PE文件之资源表

PE文件之资源表

资源（光标、图标、菜单等）一般写在资源脚本文件中，通过RC编译器进行编译供可执行程序使用。在资源文件中，字符串都以Unicode的形式存储。

在PE文件格式中，这些资源的二进制格式统一放在一个单独的节区中：.rsrc。

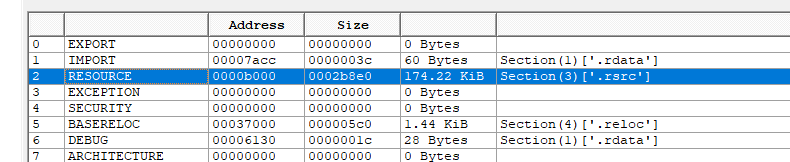

如何找到一个程序的资源呢？我们可以通过PE文件可选头中的数据目录的第三项来定位程序资源：

在获取资源块地址的时候，注意不要使用查找".rsrc"节起始地址的方法，虽然在一般情况下资源总是在".rsrc"节中，但这并不是必然的。

得到了资源块的RVA和大小之后，我们就来解析这些字节，看看它们的组织形式。

资源的组织方式

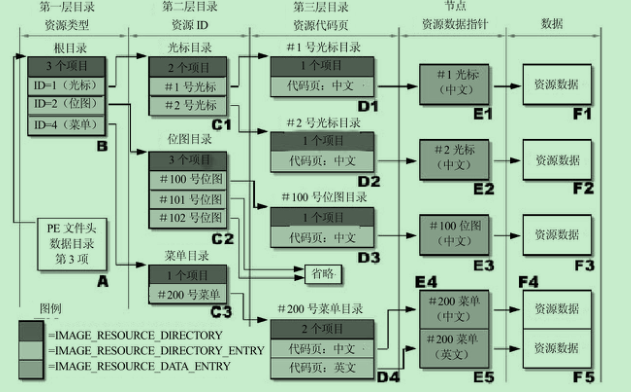

上图很直观地展现了资源的组织方式，三种类型的结构加上资源数据组成了资源块。

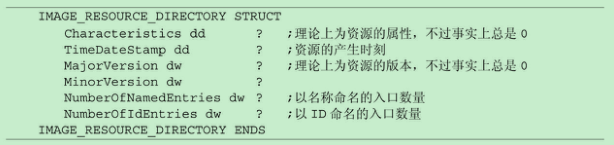

资源目录头IMAGE_RESOURCE_DIRECTORY

写过资源脚本文件的都知道，我们可以使用资源名称（字符串）或者资源ID来命名一个资源：

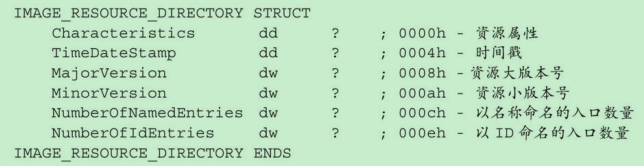

所以IMAGE_RESOURCE_DIRECTORY的最后两项的总和，才是IMAGE_RESOURCE_DIRECTORY下面IMAGE_RESOURCE_DIRECTORY_ENTRY结构的数量。

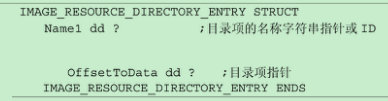

资源目录项IMAGE_RESOURCE_DIRECTORY_ENTRY

Name1字段

这个字段用于定义资源目录项的名称或者ID，在不同级别的目录中，有着不同的含义：

1. 一级目录：表示资源的类型
2. 二级目录：表示资源的名称
3. 三级目录：表示资源的代码页编号

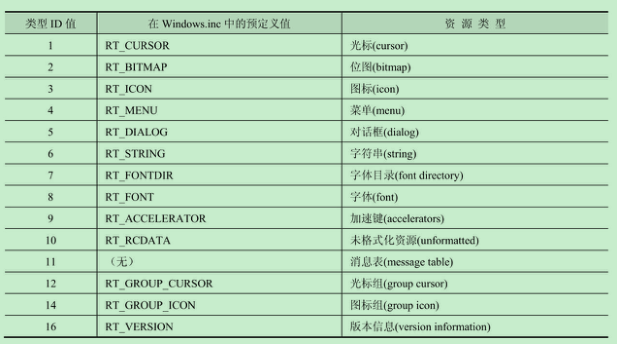

对于一级目录，该字段作为资源类型的来使用，当资源类型以ID来表示的时候（最高位是0），并且ID的数值在1到16之间，那么这种类型是系统定义的类型，如果ID数值大于16，这是用户自定义的类型：

当字段作为ID使用的时候，是可以放入一个双字的，如果使用字符串定义的时候，一个双字是不够的，这就需要将两种

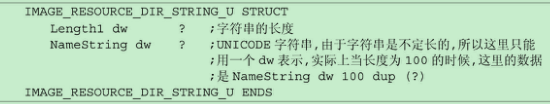

情况分别对待，区分的方法是使用字段的最高位（位31）。当位31是0的时候，表示字段的值作为ID使用；而位31为1的时候，字段的低位作为指针使用，但由于资源名称字符串是使用UNICODE来编码的，所以这个指针并不直接指向字符串，而是指向一个IMAGE_RESOURCE_DIR_STRING_U结构，这个结构包含UNICODE字符串的长度和字符串本身，其定义如下：

OffsetToData字段

这个字段是一个指针，在不同的级别中也有不同的含义：

1. 在一二级目录中：当它的最高位（位31）为1时，低位数据指向下一层目录块的起始地址，也就是一个IMAGE_RESOURCE_DIRECTORY结构
2. 在三级目录中：当字段的位31为0时，指针指向的是用来描述资源数据块情况的IMAGE_RESOURCE_DATA_ENTRY指针

---

注意，上面两个字段如果表示的是地址，那么这个地址是相对于资源块开始的地方的偏移地址（RESOURCES数据目录项中指定的RVA）。

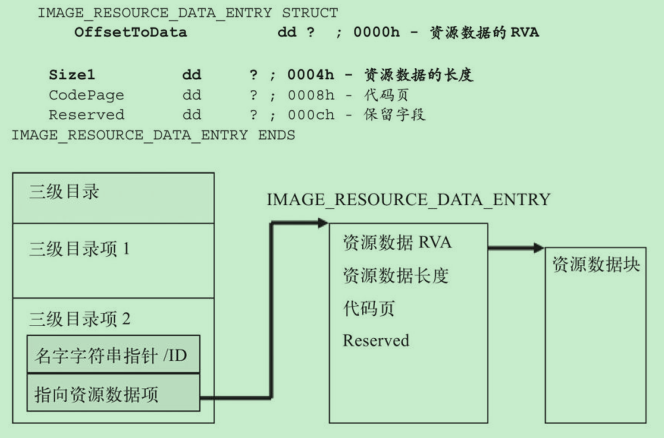

资源数据项IMAGE_RESOURCE_DATA_ENTRY

结构中的OffsetToData字段的值是指向资源数据的指针，奇怪的是，这个指针却是一个RVA值，而不是以资源块的起始地址为基址的，这是读者需要特别注意的地方。

结构中的第3个字段是CodePage，这个字段的名称有些奇怪，因为当前资源的代码页已经在第3层目录中指明了，在这里再定义一次有重复之嫌，在实际的应用中，这个字段好像未被使用，因为随便找一个PE文件看看就会发现这里的值总是为0。

通过工具解析资源

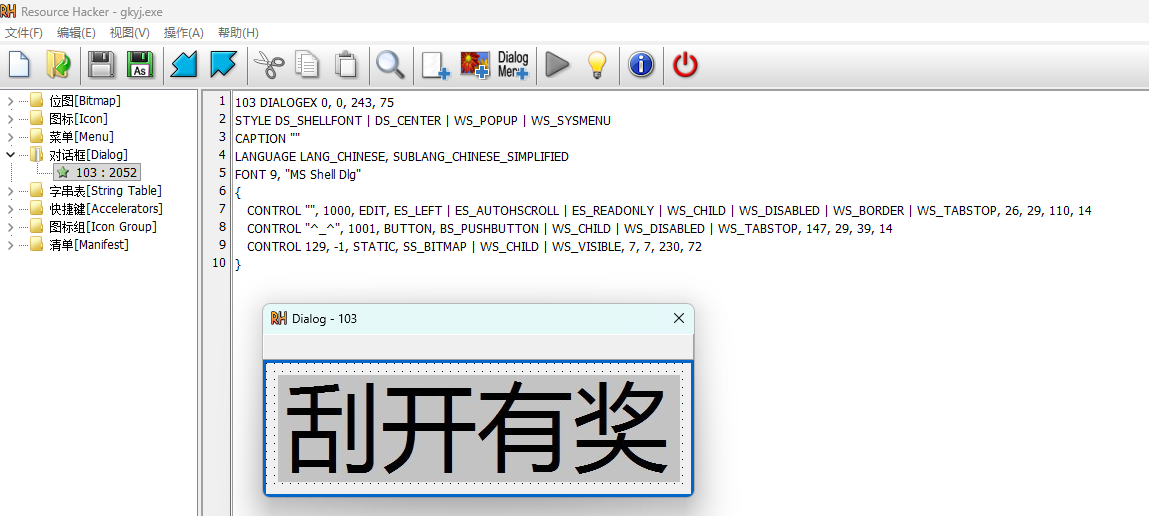

这里推荐使用Resource Hacker来查看一个程序的资源，该工具还可以编辑程序中的资源：
