现代智能汽车系统——其他总线0

摘要:现代车载网络由三大核心总线(CAN、以太网、SerDes)与多种专用总线构成。LIN总线用于低成本车身控制(如车窗、雨刮);FlexRay满足底盘安全的高实时需求;A²B专攻数字音频传输;SENT/PSI5处理传感器数据;PCIe则解决域控制器内部高速通信。这些总线各司其职,形成分层架构:高速骨干(以太网)、边缘控制(LIN)、专用领域(音频/视频/底盘)及板级互联(PCIe),共同支撑智能网联汽车的复杂需求。(149字)

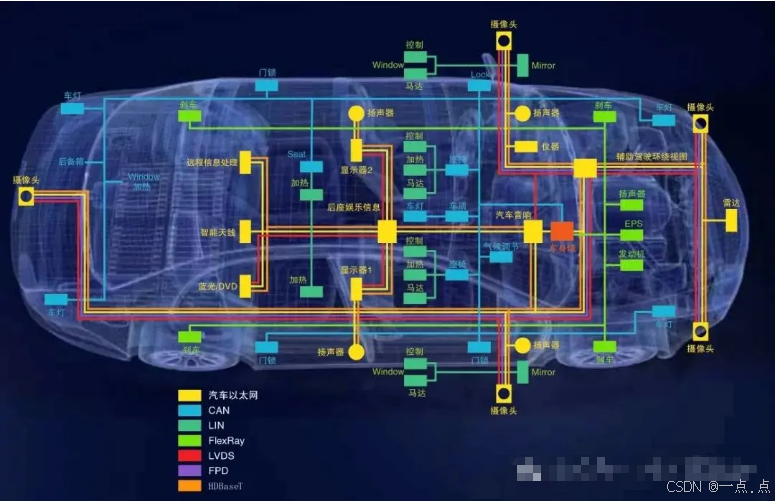

在车载网络(IVN)的宏大版图中,CAN 家族(骨干与控制)、车载以太网(高带宽主干)和 SerDes(高速视频流)确实构成了现代智能网联汽车的三大支柱。

但为了平衡成本、实时性、安全性 以及特定领域的极高要求,整车网络拓扑中还离不开以下几类核心总线。我们可以按照它们在车内的"生态位"来进行梳理:

1. 极低成本与车身控制:LIN (Local Interconnect Network)

如果说 CAN 是动脉,那么 LIN 就是毛细血管。

  • 定位: CAN 网络的低成本补充,专为对速度和可靠性要求不高的边缘节点设计。

  • 物理特性: 单线传输(基于 12V 电池电压),极大地节省了线束重量和成本。最大速率通常只有 20 kbps。

  • 通信机制: 严格的主从结构(Master-Slave)。一个 LIN 网络只有一个主节点(通常是一个挂在 CAN 上的网关或车身控制器 BCM),其他都是从节点。从节点不能主动发话,必须等主节点点名(发送 Header)后才能填入数据。

  • 典型应用: 车窗升降电机、雨刮器、座椅调节、氛围灯、后视镜折叠。

2. 硬实时与底盘安全:FlexRay

在车载以太网 TSN(时间敏感网络)成熟之前,FlexRay 是解决"线控系统(X-by-Wire)"的唯一答案。

  • 定位: 高带宽、确定性、高容错的安全级总线。

  • 物理特性: 双通道架构,最高速率 10 Mbps。两个通道可以传输相同数据以实现冗余(极高安全性),也可以传输不同数据以翻倍带宽。

  • 通信机制: 结合了时间触发(TDMA)和事件触发。在时间触发阶段,每个节点都有严格分配的"时间槽",保证了关键指令(如刹车、转向)的延迟是绝对确定且微秒级的。

  • 现状: 虽然它的应用正逐渐被 CAN FD/CAN XL 和 Ethernet TSN 挤压,但在诸如线控转向、线控刹车、主动悬架等传统底盘域,它依然是教科书级别的核心标准。

3. 音频与座舱专属:A²B (Automotive Audio Bus)

随着座舱娱乐和主动降噪(ANC)的普及,传统的模拟音频线或早期的 MOST(面向媒体的系统传输)光纤总线显得笨重且昂贵。

  • 定位: 专为高保真音频和语音应用定制的数字总线(由 ADI 公司主导)。

  • 物理特性: 仅需一条非屏蔽双绞线(UTP),既传数据又传电(Phantom Power,类似 PoE),速率达 50 Mbps。

  • 通信机制: 菊花链(Daisy-chain)拓扑。延迟极低且确定(约 50 微秒),这对于需要实时抵消发动机噪音的 ANC 系统至关重要。

  • 典型应用: 车内麦克风阵列、独立功放、多声道扬声器系统。

4. 传感器端点接口:SENT & PSI5

在最靠近物理世界的传感器端,还需要比 LIN 更简单、更快速的点对点协议。

  • SENT (Single Edge Nibble Transmission): 单向传输,主要用于动力总成的高精度传感器(如节气门位置、进气歧管压力、温度),替代传统的模拟电压输出,抗干扰能力强。

  • PSI5 (Peripheral Sensor Interface): 两线制中速总线(可达 189 kbps),广泛用于安全气囊(Airbag)相关的加速度和碰撞传感器,支持在同一根线上同时供电和传输数据。

5. 控制器内部/板级高速总线:PCIe

虽然这严格意义上属于板级/域内总线,但在现代汽车架构(尤其是涉及 5G 和高阶智驾)中,它的重要性已经不亚于整车总线。

  • 定位: 解决域控制器(Domain Controller)或 TBox 内部异构芯片之间的高吞吐量瓶颈。

  • 典型应用(以 TBox/网联模块为例): 在高性能的 TBox 系统架构中,5G NAD(蜂窝模块,如高通或海思的 5G 模组)与主 MCU 之间的通信如果仅靠 UART 或 SPI 是绝对无法满足 5G 峰值速率和 C-V2X 海量数据流的。这时候,PCIe (Peripheral Component Interconnect Express) 就成为了桥接 NAD 和主控 SoC 的核心数据通道,而控制指令(AT 命令)则可能继续走 USB 或 UART。


总结来看:

  • 骨干/域间: Ethernet, CAN FD/XL

  • 低速/边缘: LIN, SENT

  • 特定领域: SerDes (视频), A²B (音频), FlexRay (底盘)

  • 板级/芯片间: PCIe, SPI, I²C
