为何选择自动下载方案？
在STM32开发中，UART串口ISP下载是一种高效便捷的程序烧录方式。通过单一串口既能实现程序更新，又可作为调试接口（配合Shell使用时尤为便利）。然而市面上多数一键下载工具（如FlyMcu、mcuisp）主要适配F1系列芯片，对其他型号支持欠佳。为此，我选择使用功能更强大的STM32CubeProgrammer来实现自动化下载。
STM32进入ISP下载模式原理
- BOOT1=x & BOOT0=0：从用户闪存启动（正常工作模式）
- BOOT1=0 & BOOT0=1：从系统存储器启动（厂家预设功能）
- BOOT1=1 & BOOT0=1：从内置SRAM启动（调试模式）
加粗部分即为进入ISP模式的关键配置。在该模式下，单片机将运行官方Bootloader，支持通过UART1、CAN、USB等多种接口访问内部管理空间。
CH340X自动下载电路的问题分析

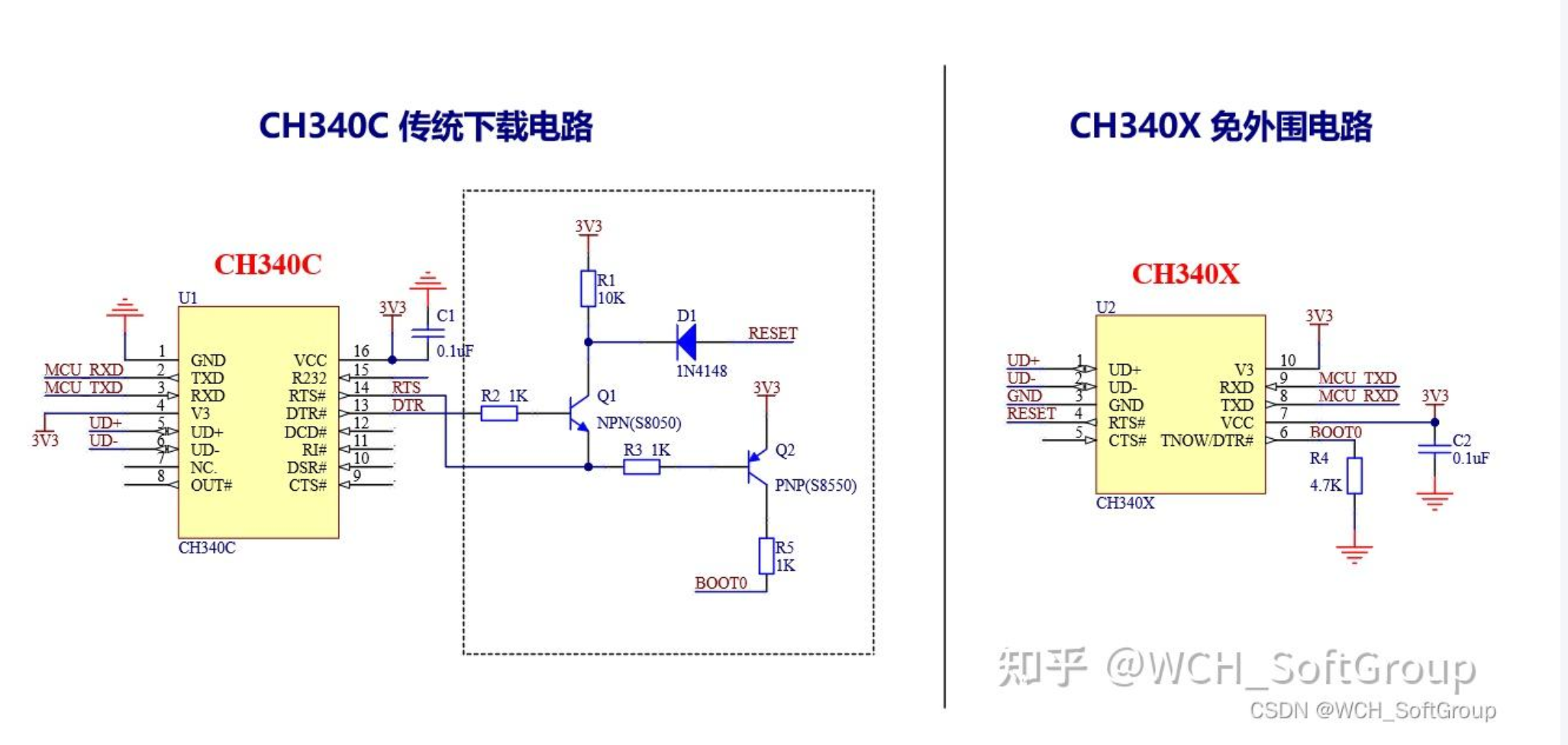

传统方案采用CH340C配合三极管搭建逻辑电路，而沁恒官方提供了一个简化方案，但存在两个主要缺陷：

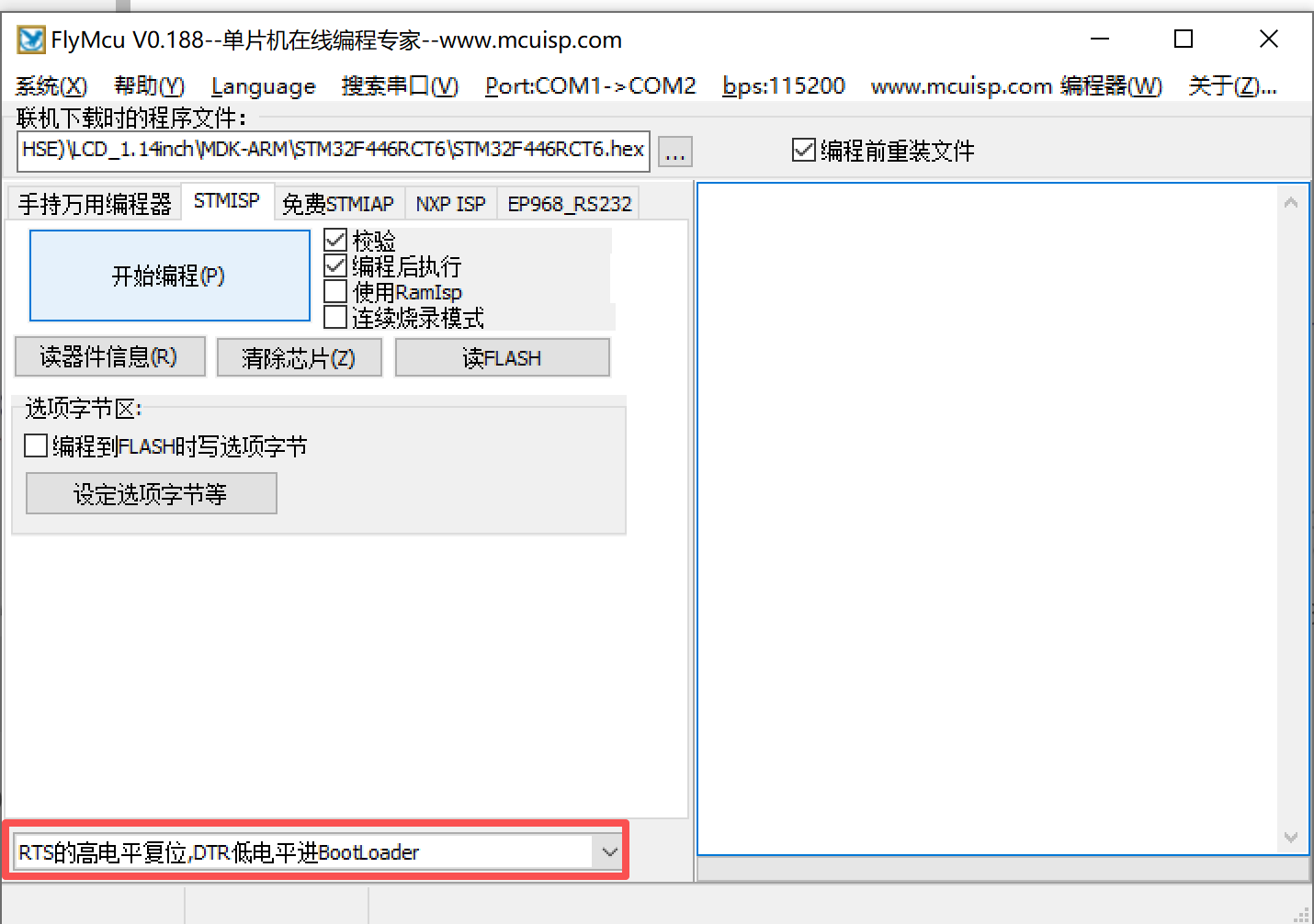

问题1：CH340X的RTS和DTR采用反逻辑设计。多数串口软件在使能DTR/RTS时，CH340X实际输出低电平。沁恒针对FlyMcu的实际下载时序如下红框所示。

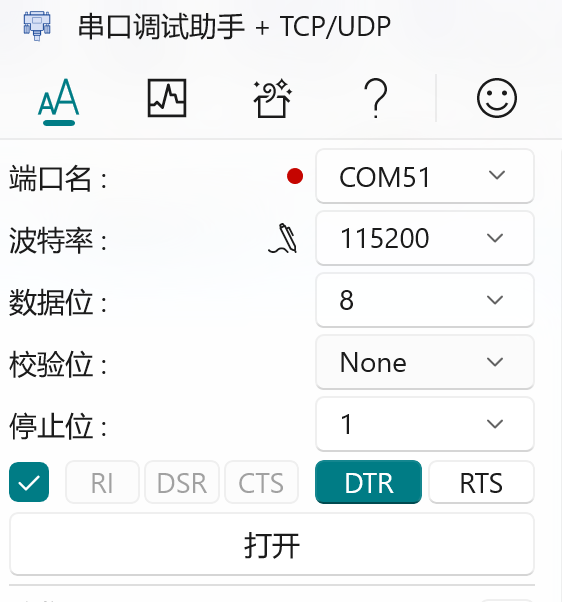

这一设计导致自动下载电路与部分串口软件/Shell控制台不兼容。当控制台默认禁用DTR时，单片机将误入Bootloader模式，会导致单片机无法运行程序。每次打开串口都需要手动调整设置：
问题2：FlyMcu下载完成后无法自动运行程序，必须手动重启。为此，我利用AI开发了一个解决方案，文末将分享该工具。

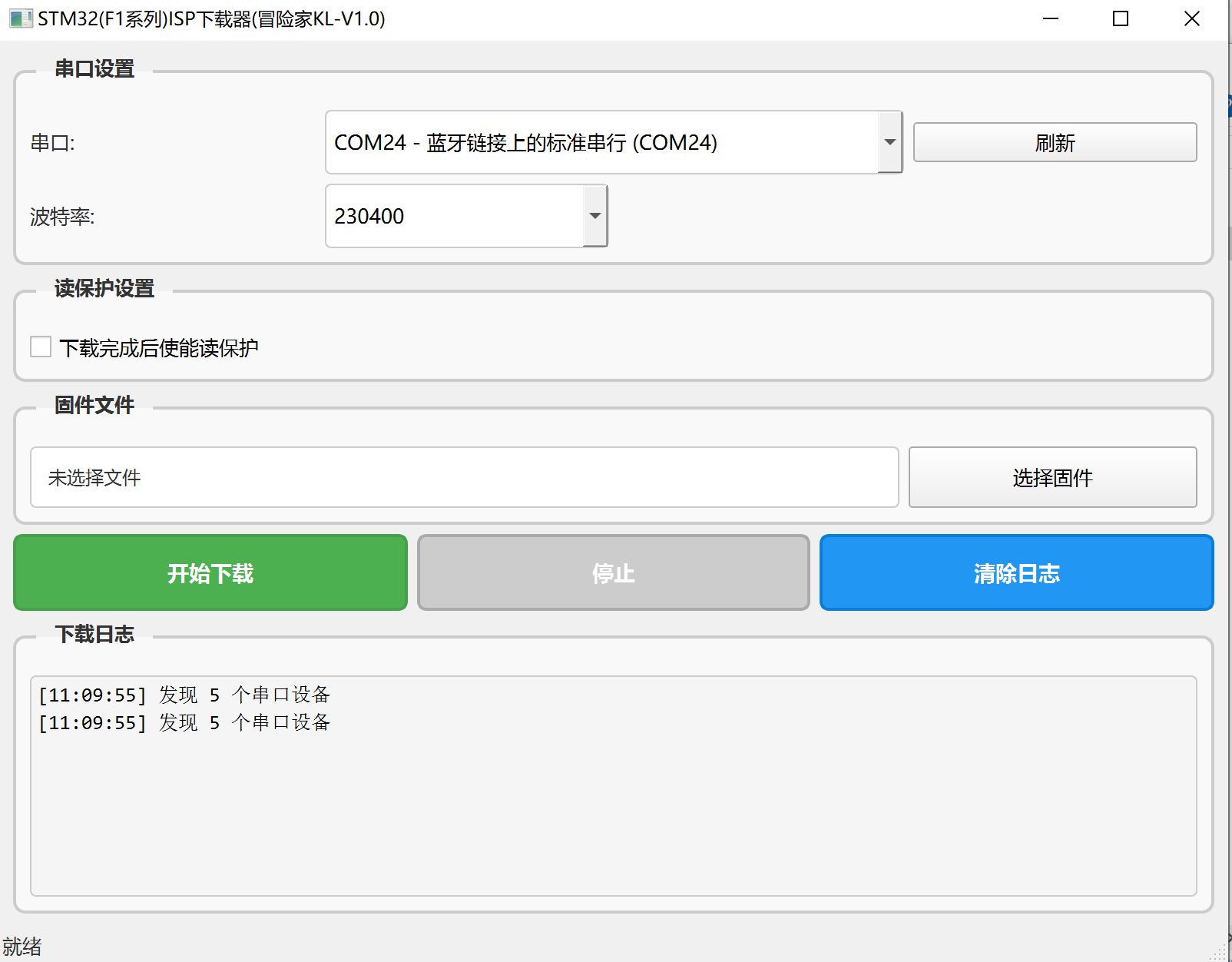

下载软件介绍
该工具完美兼容官方CH340X方案，支持自动识别锁定芯片并解锁，可选下载后自动加锁功能。虽然采用PYSIDE6开发导致打包体积较大，但操作简单直接，欢迎有兴趣者尝试改进。

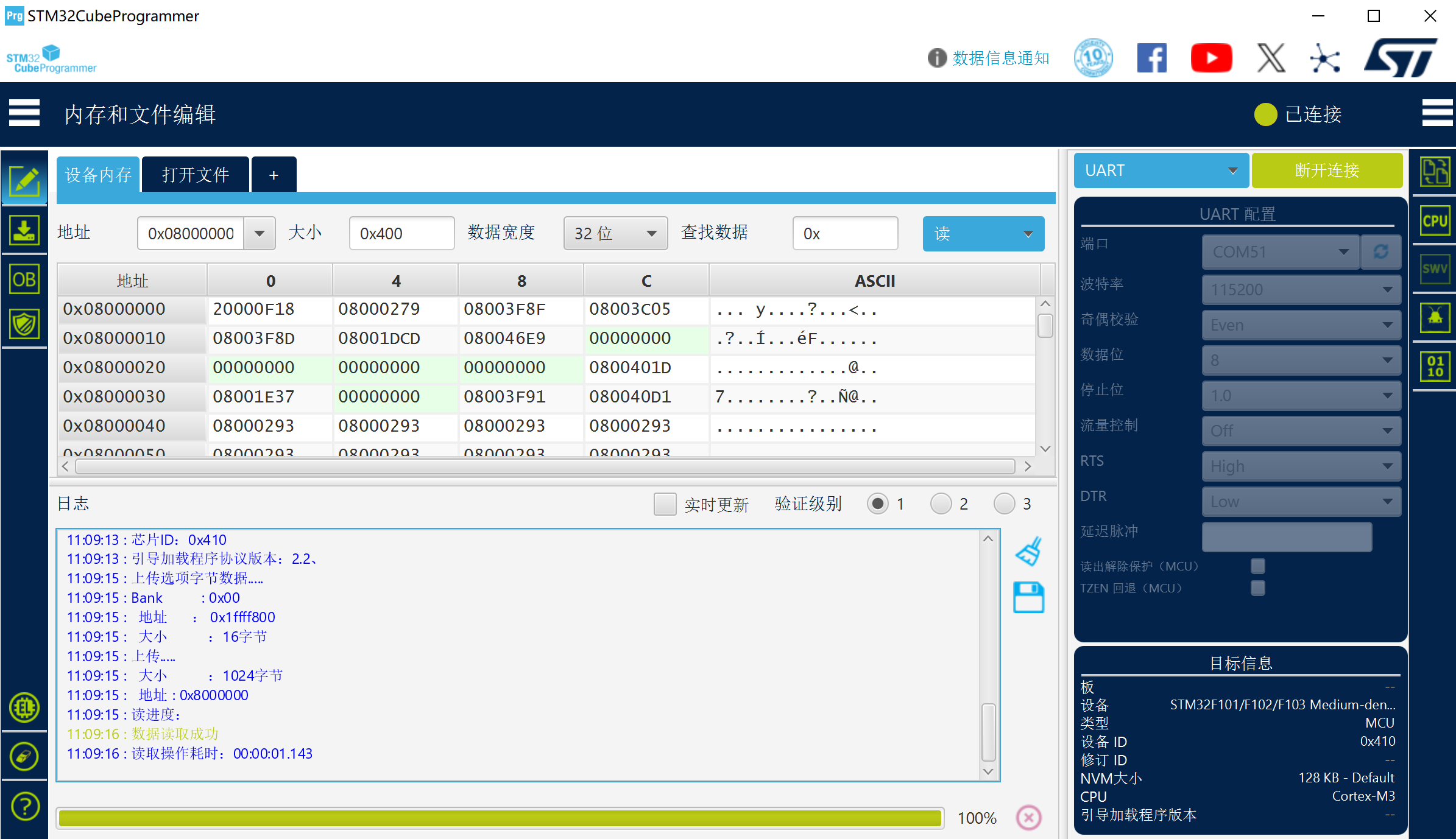

STM32CubeProgrammer UART模式实现
接下来进入主题，

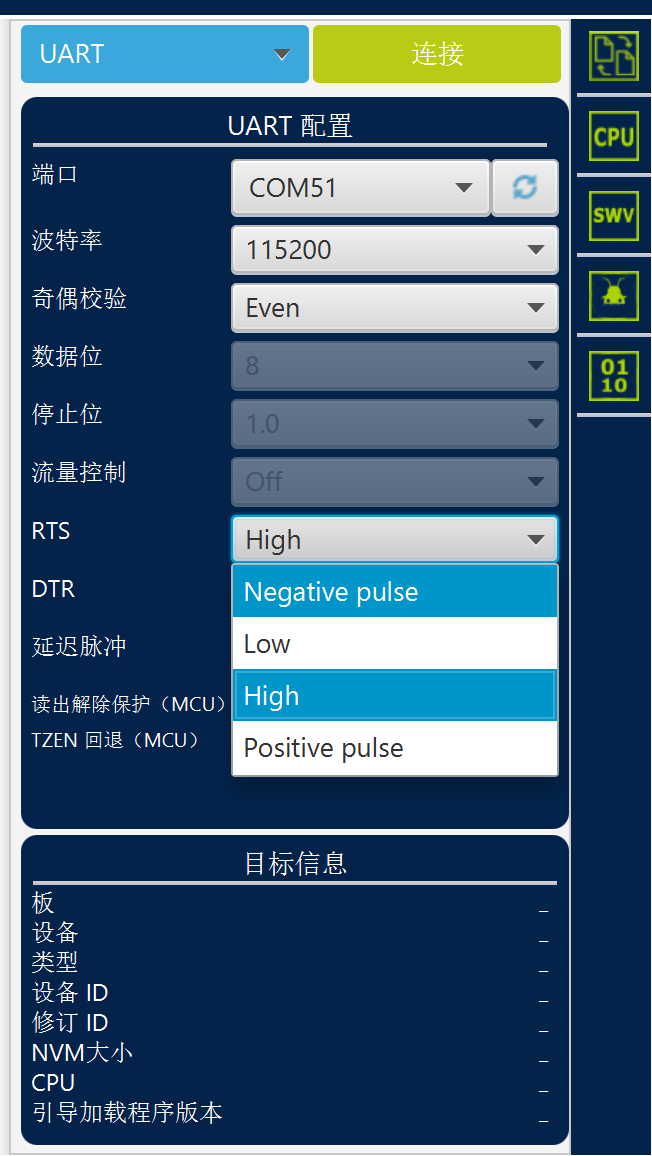

经过测试发现软件流控选项无效，通过示波器测量发现其Negative/Positive pulse功能实际无法输出有效脉冲：

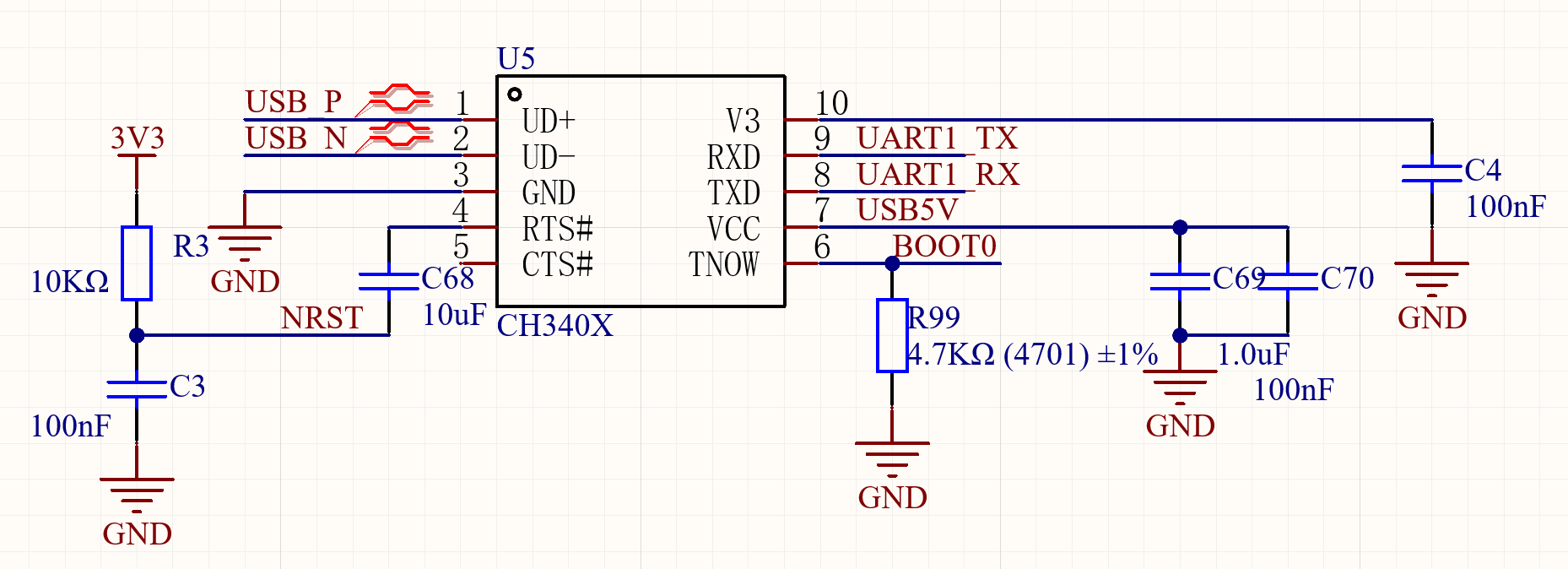

由于无法修改软件，我采用电容替代二极管来生成跳变脉冲完成复位，具体将电路中二极管替换为10μF电容：

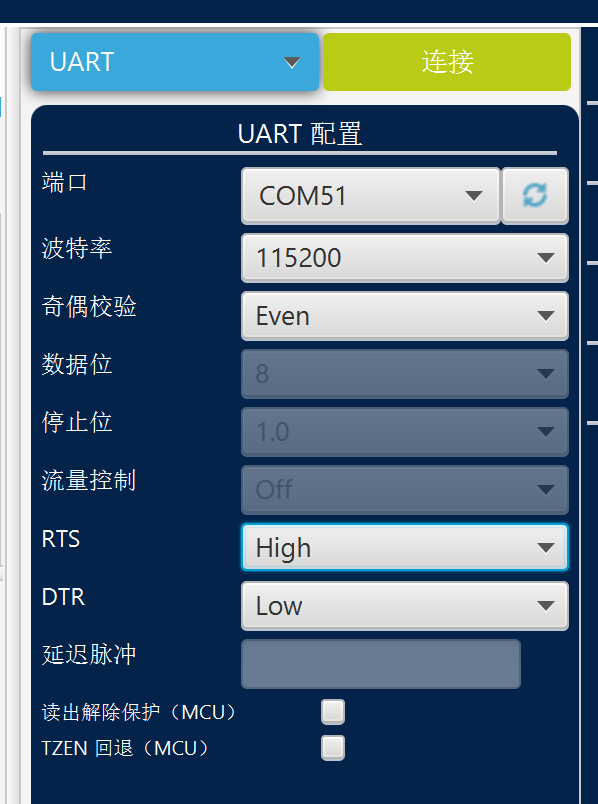

最终配置如下，完美实现自动进入Bootloader功能：
文末附上AI开发的工具，欢迎下载试用。
