一. BLE协议栈总览

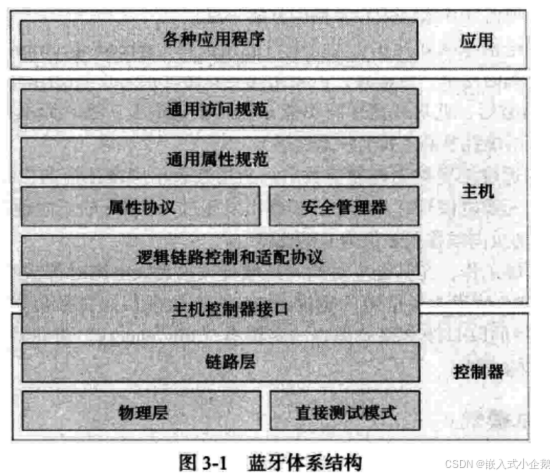

BLE协议栈采用分层设计，如图1-1所示。
图1-1 蓝牙体系结构

各层之间通过标准接口通信，下层为上层提供服务，上层调用下层功能。这种分层结构使得协议栈易于实现、维护和扩展。对于刚接触的友友，我就类比生活中的实际情况来帮助大家一起了解一下，如表格1-1所示。

层	全称	比喻角色
PHY	物理层	卡车与公路
LL	链路层	仓库调度员
HCI	主机控制器接口	对讲机系统
L2CAP	逻辑链路控制与适配协议	分拣中心
ATT	属性协议	快递单
GATT	通用属性规范	包裹打包规范
SMP	安全管理协议	安保协商服务（可选）
GAP	通用访问规范	业务流程
APP	应用层	你（寄件人/收件人）
[表格1-1 ble层级模型]

二. 逐层详解（从下往上）

2.1 PHY（物理层）------卡车与公路

技术职责：

负责实际的无线电信号收发，工作在2.4GHz ISM频段（2.400-2.4835GHz）。

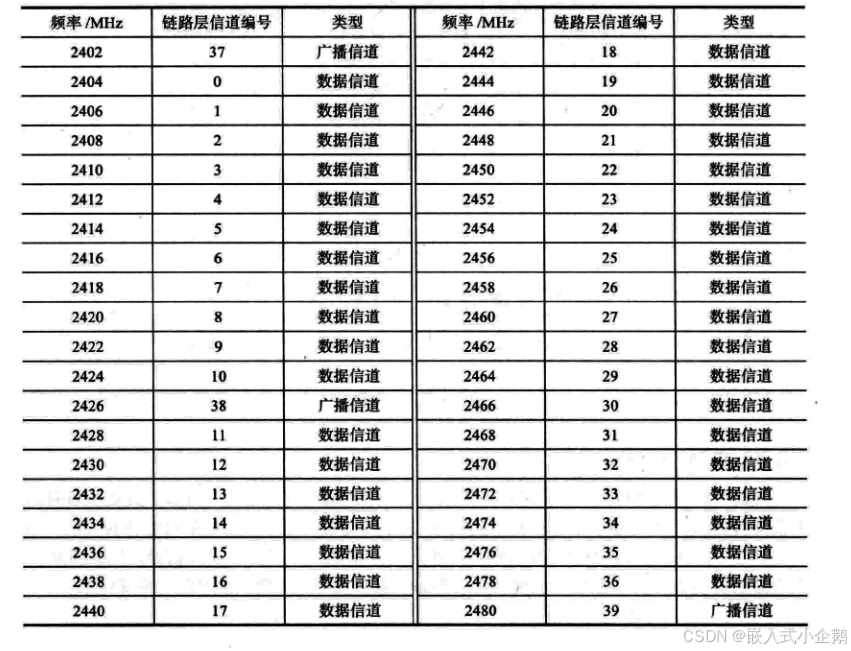

划分了40个信道，每个信道带宽2MHz 。其中3个是广播信道（37、38、39），用于设备发现和广播；其余37个是数据信道，用于连接后的数据传输。如图2-1所示。
调制方式为GFSK（高斯频移键控），支持多种物理层模式：
- LE 1M：1Mbps速率，最常用。
- LE 2M：2Mbps速率，吞吐量更高，但功耗稍大。
- LE Coded：带有前向纠错编码，传输距离更远（可达数百米），但速率降低（125kbps或500kbps）。

图2-1 ble信道及中心频率

比喻解读 ：

PHY就是运输的卡车和公路。卡车（无线电波）在2.4GHz这条高速公路上行驶，运送着货物（数据比特）。不同的物理层模式好比不同型号的卡车：LE 1M是普通卡车，LE 2M是快递小跑车，LE Coded是越野重卡，虽然慢但能跑更远。

2.2 链路层（Link Layer）------仓库调度员

技术职责：

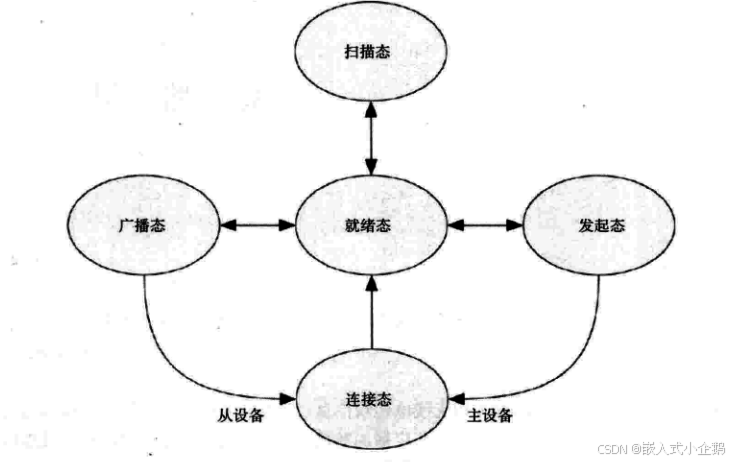

控制射频状态机，管理设备的五种状态：**就绪、广播、扫描、发起、连接，**如图2-2所示。
负责广播信道 和数据信道的调度。在广播态，设备在三个广播信道上发送广播包；在连接态，调度员根据连接参数（连接间隔、从机延迟、监督超时）安排数据包的收发时机。
实现自适应跳频：每次通信都切换到不同的数据信道，以避开干扰，提高可靠性。
数据包封装：添加前导码、访问地址、CRC校验等，保证数据完整。
可选加密：链路层可对数据包进行加密（使用AES-128），但通常SMP负责密钥管理。

关键概念：

广播包：包含设备地址、设备名称、广播数据等，用于被发现。
数据包：在连接中传输，包含L2CAP数据。
连接间隔：两个相邻连接事件之间的时间，范围7.5ms~4s，直接影响功耗和实时性。
从机延迟：允许从设备跳过若干连接事件，以省电。

图2-2 链路层状态机

比喻解读 ：

链路层是仓库调度员。他指挥着卡车队伍：派几辆广播车（广播包）在固定路线上来回宣传；一旦有客户（中心设备）响应，就建立专线（连接），调度员决定每辆专线卡车的发车时间（连接间隔）和可以跳过的次数（从机延迟），并根据实时路况（跳频算法）选择最佳路线，避免拥堵。

2.3 HCI（主机控制器接口）------对讲机系统

技术职责：

HCI是主机（Host） 与控制器（Controller） 之间的标准接口（interface）。主机通常运行在应用处理器上（如手机AP），包含L2CAP及以上层；控制器则是蓝牙芯片硬件，包含链路层和PHY。
HCI通过物理总线（UART、USB、SDIO等）传输命令、事件和数据。主机发送HCI命令给控制器，控制器执行后返回HCI事件；数据则通过HCI数据包在两边传递。

比喻解读 ：

HCI就像是办公室（主机）和仓库（控制器）之间的对讲机系统。办公室通过对讲机下达指令（如"发一辆广播车"），仓库执行后汇报情况（如"已发出"）；实际的货物（数据）也通过对讲机通道交换。对讲机的物理形式可以是各种线缆（UART、USB），但通信语言（HCI协议）是统一的。

2.4 L2CAP（逻辑链路控制与适配协议）------分拣中心

技术职责：

协议多路复用：上层可能有多个协议（如ATT、SMP），L2CAP为它们分配不同的逻辑信道（用CID标识），并把数据分发到正确的上层。
分段与重组：上层的ATT MTU可能很大（比如512字节），而链路层最大数据包长度只有27字节（后来扩展到251字节）。L2CAP负责将大的ATT PDU拆分成多个链路层数据包，在接收端再组装起来。
此外，L2CAP还支持面向连接的信道 （用于可靠传输）和无连接的信道（用于广播）。

关键概念：

CID（信道标识符） ：用于区分不同逻辑信道，如ATT固定使用0x0004，SMP固定使用0x0006。0x0005 是 L2CAP 的"低功耗信令信道"。
MTU（最大传输单元）：L2CAP层能接收的最大数据包大小，默认23字节（减去L2CAP头后实际ATT有效载荷为20字节），可通过协商增大。

比喻解读 ：

L2CAP是分拣中心。来自不同部门（ATT、SMP）的包裹汇集到这里，分拣员根据CID把它们放到不同的传送带上。如果某个部门的包裹太大（比如ATT的"快递单"特别长），分拣中心会把它拆成几个小包裹，分别装车，到达目的地的分拣中心后再重新组装，交给对应的部门。

2.5 SMP（安全管理协议）------安保协商服务（可选）

技术职责：

SMP负责BLE设备之间的配对、密钥生成、身份验证和加密，确保通信安全。
主要流程：
- 配对（Pairing）：交换配对信息，生成短期密钥（STK）用于加密链路。
- 绑定（Bonding）：存储长期密钥（LTK），后续连接可直接复用，无需重新配对。
- 加密：使用密钥对链路层数据包进行加密（AES-128）。
- 身份验证：通过数字比较、密码输入、OOB等方式验证设备身份，防止中间人攻击。

比喻解读 ：

SMP是安保协商服务。当两个设备第一次打交道（配对）时，需要核实对方身份（身份验证），并约定一个临时密码（STK）加密通信内容。如果以后要长期合作（绑定），就互相存下对方的长期密钥（LTK），下次见面直接对暗号，不用重复身份核实。整个过程中，所有的货物（数据）都被加密，只有合法收件人才能拆包。

2.6 ATT（属性协议）------快递单

技术职责：

ATT定义了客户端-服务器 模式下数据交互的基本单元------属性（Attribute），以及对该属性的操作（读、写、通知、指示等）。
每个属性由四个部分组成：
- 句柄：属性的唯一16位索引。
- 类型：用UUID标识，如0x2A37表示"心率测量"。
- 权限：对该属性的读写、安全权限（如是否需要加密）。
- 值：实际数据（如心率数值88）。
- ATT PDU（协议数据单元）有多种类型，如读请求（Read Request）、读响应（Read Response）、写命令（Write Command，无需应答）、通知（Notification，无需应答）、指示（Indication，需要应答）等。

比喻解读 ：

ATT就是快递单。每一张快递单（属性）上都有唯一的单号（句柄）、物品分类（UUID）、收发要求（权限）和具体内容（值）。客户端（如手机）可以查看快递单内容（读请求），可以修改内容（写请求），也可以要求服务器（如心率设备）定期把新内容填上去并通知自己（通知/指示）。

2.7 GATT（通用属性规范）------包裹打包规范

技术职责：

GATT基于ATT，定义了如何使用属性来构建具有实际意义的服务（Service） 和特征（Characteristic），形成规范的数据模型。
服务：包含一个或多个特征，用于描述设备的一个功能模块，例如"心率服务"（包含心率测量特征和心率传感器位置特征）。
特征：包含一个值（Value）和零个或多个描述符（Descriptors）。值存放具体数据，描述符描述值的属性（如单位、表示格式、是否可通知）。
服务、特征和描述符本身也是属性，通过特定的UUID进行标识。

比喻解读 ：

GATT是包裹打包规范。它规定了一个包裹（服务）里应该有哪些物品（特征），物品如何包装（特征声明），以及附带的说明书（描述符）。例如"心率服务"包裹里有一个"心率测量"物品（特征），它的值就是心率数，旁边还附带了一张小卡片（描述符）写着"单位是bpm"。手机作为客户端，按照这个规范就能轻松解析出心率数据。

2.8 GAP（通用访问规范）------业务流程

技术职责：

GAP定义了设备在BLE网络中的角色和工作模式 ：
- 广播者（Broadcaster）：只发送广播包，不接收连接。
- 观察者（Observer）：只扫描广播包，不发起连接。
- 外设（Peripheral）：可广播，可接受连接（如心率传感器）。
- 中心（Central）：可扫描，可发起连接（如手机）。
管理设备发现：通过广播包携带设备名称、UUID等信息，让周围设备知道自己的存在。
管理连接建立：中心设备收到广播后，可发起连接请求，双方进入连接态。
处理连接参数更新：连接后可协商新的连接间隔等参数。

比喻解读 ：

GAP是业务流程，规定了整个快递业务怎么开展。比如，有的车只负责到处广播（广播者），有的车专门在路边看广告（观察者），有的车既打广告又愿意接单（外设），有的车专门找广告车谈合作（中心）。业务流程还规定了广告牌上要写什么信息（广播数据），以及双方达成合作的具体步骤（连接流程）。

2.9 应用层（APP）------你（寄件人/收件人）

技术职责：

应用层是最终用户逻辑，由开发者实现。它利用GATT/GAP API，完成具体的业务功能，比如读取心率数据、发送开关指令等。
应用层不关心数据如何打包、传输，只关心数据的内容和含义。

比喻解读 ：

应用层就是你本人------寄件人或收件人。你决定寄什么（心率数据），或者想看什么（手机显示心率）。至于快递公司怎么运、走哪条路，你完全不用操心，只需要把包裹交给客服（GATT API）即可。

三. 数据包传输示例：心率传感器发送一次心率值

假设心率传感器（外设）测量到心率值为80bpm，并通过"通知"发送给手机（中心）。数据从应用到PHY的封装过程如下：

应用层：产生心率值80，调用GATT API发送通知。
GATT层：将心率值打包进"心率测量"特征，生成ATT通知PDU（Opcode = 通知，句柄=心率测量特征值句柄，值=80）。
ATT层：将ATT PDU交给L2CAP，指定CID为ATT固定信道（0x0004）。
L2CAP层：添加L2CAP头（包含CID和长度），如果ATT PDU超过链路层最大长度，则分段。这里假设MTU较小，L2CAP将数据分成两个分段。
HCI层：每个L2CAP分段封装成HCI数据包，通过UART发送给控制器。
链路层：控制器接收HCI数据包，组装成链路层数据包（添加访问地址、LLID、CRC等），根据连接参数和跳频算法，选择下一个数据信道，在下一个连接事件中通过PHY发送。
PHY层：将数据包调制成GFSK射频信号，在2.4GHz频段发送出去。

手机接收端则反向操作：PHY接收射频信号→链路层解析、校验→通过HCI上报主机→L2CAP重组→ATT解析→GATT解析特征值→应用层得到心率80。

四. 总结

通过"快递公司"的比喻，逐层剖析了BLE协议栈：

PHY 是卡车和公路，负责物理传输。
链路层 是调度员，管理广播、连接和跳频。
HCI 是对讲机，连接主机和控制器。
L2CAP 是分拣中心，负责多路复用和分段重组。
ATT 是快递单，定义数据的基本读写格式。
GATT 是打包规范，组织成服务和特征。
SMP 是安保，保障通信安全。
GAP 是业务流程，规范设备发现和连接。
应用层 是你自己，最终的使用者。

理解BLE协议栈的分层思想，有助于我们在实际开发中快速定位问题，也为我们深入掌握蓝牙技术打下坚实基础。下一篇文章，我们将进入实战环节，讲解如何基于GATT服务与特征进行开发，实现一个简单的蓝牙应用。后续会单独给各个层级单开章节进行详细讲解。

由于个人水平有限，文中若有任何疏漏或表述不清之处，欢迎在评论区指正与交流。

后续更新预告 ：我将持续更新ble系列的技术科普，下一篇计划《BLE 广播（Advertising）机制详解》。如果本文对你有帮助，欢迎点赞、收藏、关注，这是对我最大的鼓励！
