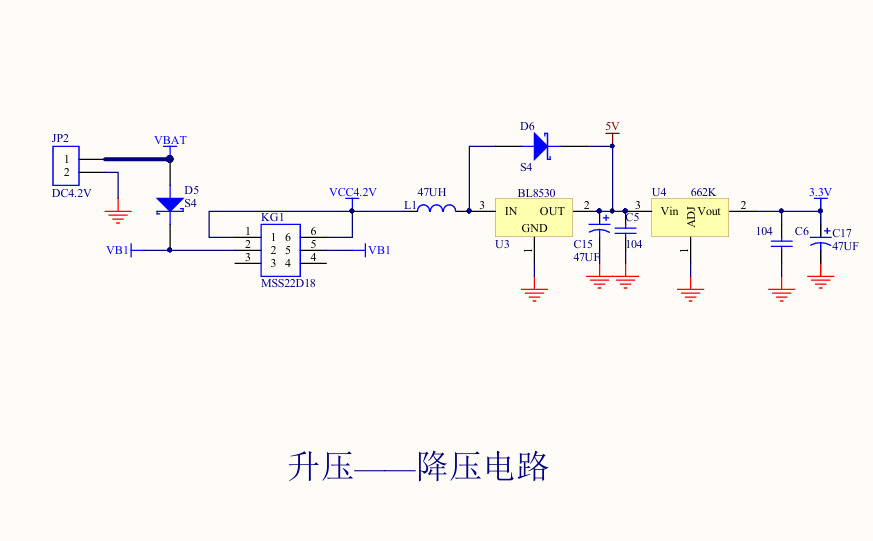

这是无人机的电源管理核心，把电池电压一步步变成系统需要的稳定电压，我分模块给你讲清楚
1. 整体功能
- 输入：锂电池（DC4.2V，满电电压，实际放电会到 3.7V 左右）
- 输出 ：
- 5V：给电机、无线模块等供电
- 3.3V：给 STM32、陀螺仪等精密芯片供电
- 流程 ：电池 → 防反接 → 开关 → 升压到 5V → 降压到 3.3V
逐模块拆解
🛡️ ① 防反接 + 电源开关部分
- JP2 ：电池接口，
VBAT接电池正极，GND接负极 - D5（二极管 S4） ：防反接保护
- 原理：电池接反时，二极管截止，电流无法流通，保护后面电路不被烧毁
- 正常接法：电池正极 → 二极管 → 后级电路
- KG1（MSS22D18） ：双刀双掷电源开关
- 作用：控制整个系统电源通断
- 引脚：1/2/3 为一组，4/5/6 为一组，拨到一边时
VBAT→VCC4.2V导通，拨到另一边断开
⚡ ② 升压电路（BL8530：4.2V → 5V）
这是一个升压 DC-DC 电路，把电池的 3.7~4.2V 升到稳定 5V：
- L1（47UH 电感） ：储能元件
- 原理：芯片内部开关管导通时，电感充电；开关管断开时，电感释放能量，抬升电压
- U3（BL8530） ：升压芯片
IN：输入（接电池电压 VCC4.2V）OUT：输出（5V）GND：接地
- D6（二极管 S4） ：整流二极管
- 作用：只允许电流从电感流向输出端，防止输出电压倒灌回电感
- C15（47UF） ：输出滤波电容
- 作用：平滑 5V 输出电压，滤除纹波，让电压更稳定
🔌 ③ 降压电路（662K：5V → 3.3V）
这是一个低压差线性稳压器（LDO），把 5V 稳定降到 3.3V：
- U4（662K） ：LDO 芯片
Vin：输入（接 5V）Vout：输出（3.3V）ADJ：可调引脚，这里通过内部电阻固定输出 3.3VGND：接地
- C5/C6（104 = 0.1UF） ：高频滤波电容
- 作用：滤除高频噪声，防止电路自激
- C17（47UF） ：输出滤波电容
- 作用：平滑 3.3V 输出，应对负载突变（比如 STM32 突然大电流工作）
3. 完整电流流向（从电池到 3.3V）
- 电池正极 → JP2 → D5（防反接） → KG1（电源开关） → VCC4.2V
- VCC4.2V → L1 电感 → U3（BL8530）IN → 内部升压 → OUT 输出 5V
- 5V → D6 整流 → C15 滤波 → 得到稳定 5V
- 5V → U4（662K）Vin → 内部降压 → Vout 输出 3.3V
- 3.3V → C6/C17 滤波 → 给 STM32、陀螺仪等模块供电
4. 关键知识点
- **为什么要先升压再降压？**锂电池电压会从 4.2V 掉到 3.0V，直接给 3.3V 模块供电会不稳定；先升到稳定 5V，再降到 3.3V，能保证全放电周期内电压都稳定。
- 二极管 D5/D6 的区别 ：
- D5：防反接，保护电路
- D6：升压电路的整流管，配合电感实现升压
- 电容的作用：所有电容都是 "滤波"，像小水库，把电压波动抹平，让芯片吃到干净稳定的电。
