激光轻松修复OLED手机屏幕绿线故障

一、引言

OLED技术凭借自发光、高色域、柔性化等优势,已成为中高端手机屏幕的主流选择。绿线故障是OLED手机屏幕的高发缺陷,表现为屏幕出现固定或闪烁的绿色线条,严重破坏视觉体验,甚至可能伴随故障扩散导致屏幕报废。传统修复方案以更换屏幕总成为主,不仅成本高昂(占手机维修成本的40%-60%),还存在数据迁移风险。激光修复技术以其高精度、非接触性、低损伤的特性,可针对性破解绿线故障的核心成因,实现高效、低成本修复,为OLED手机屏幕绿线故障解决提供了便捷可靠的技术路径,对推动手机维修行业降本增效具有重要意义。

二、OLED屏幕绿线故障成因与激光修复原理

(一)核心成因解析

OLED屏幕绿线故障的核心诱因是驱动信号传输异常,具体可归纳为三类:一是柔性基板上的绿像素源极/栅极驱动线路,因手机跌落、弯折导致微裂或虚断,造成信号传输中断;二是COF(芯片柔性封装)与屏幕基板的连接引脚氧化、脱焊,引发驱动信号接触不良;三是静电损伤或老化导致局部驱动IC单元失效,无法精准控制绿像素发光。OLED屏幕线路布局密集(线宽仅数微米)、柔性基板抗损伤能力弱,是绿线故障高发的关键特性。

(二)激光修复核心原理

激光修复的核心逻辑是"精准靶向修复信号传输路径",依托纳秒级脉冲激光的选择性能量作用实现故障解决:对于线路微裂/虚断,利用激光的高能量密度特性诱导金属线路重熔,重构导通路径;对于COF引脚氧化,通过激光的清洁作用清除氧化层,同时轻微烧结强化接触稳定性;对于局部驱动IC失效,借助激光精准切割隔离故障单元,避免异常信号干扰正常电路。修复过程中,激光能量严格控制在安全阈值内,确保不损伤柔性基板、发光二极管等核心组件,实现"修复故障不产生新损伤"的轻松修复效果。

三、激光修复核心设备与针对性方法

(一)核心设备配置

适配OLED手机屏幕绿线修复的激光设备需具备高精度适配性:1. 多波长可调激光器(532nm绿光、1064nm红外光),可按需切换适配不同故障类型;2. 超高精度定位系统(集成1000万像素CCD相机与电动微调平台),定位精度≤±0.5μm,精准捕捉微米级线路故障;3. 柔性夹具平台,避免固定过程中损伤屏幕柔性基板;4. 实时监测模块,动态反馈修复状态并调整参数,保障修复稳定性。

(二)针对性修复方法

  1. 线路微裂修复:选用532nm绿光激光,采用"低能量精准烧结"参数------能量密度2-3J/cm²、脉宽30-50ns、光斑重叠率70%,聚焦于微裂区域扫描,1-2分钟即可完成线路重熔导通;2. COF引脚修复:选用1064nm红外激光,能量密度1.5-2J/cm²,沿引脚区域快速扫描清除氧化层,搭配导电浆料辅助烧结,强化接触稳定性;3. 驱动IC故障修复:选用532nm绿光激光,能量密度3-4J/cm²,精准切割故障IC单元连接线,隔离异常信号,保障周边电路正常工作。

四、激光修复操作流程与关键技巧

(一)标准化修复流程

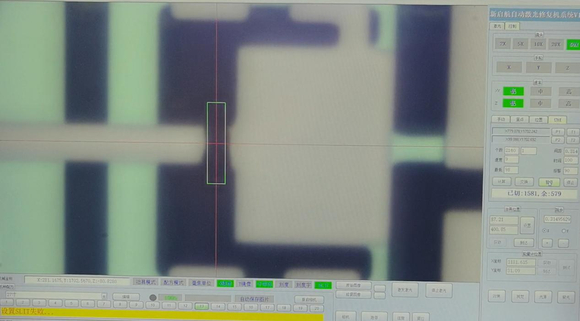

  1. 故障定位:将屏幕固定于柔性夹具,通过CCD相机结合信号检测软件,快速锁定绿线对应的驱动线路/引脚区域,标记精准坐标;2. 预处理:采用干冰清洁+防静电毛刷清除表面杂质,避免污染修复区域;3. 参数适配:根据屏幕品牌(如三星、京东方)与故障类型,调用预设参数库,无需反复调试;4. 激光修复:启动自动化修复程序,实时监测修复状态;5. 验证测试:通电检测屏幕显示效果,确认绿线消除,周边像素发光正常。

(二)高效修复关键技巧

  1. 定位技巧:采用"信号追踪+视觉放大"协同法,通过检测软件追踪绿像素驱动信号路径,配合CCD 100-200倍放大,将定位时间缩短至3分钟内;2. 参数复用技巧:建立主流手机型号的修复参数数据库,实现"型号匹配即参数适配",大幅提升操作效率;3. 防护技巧:修复环境控制湿度50%-60%,开启全程防静电保护,避免二次损伤。

五、修复效益与技术保障

激光修复技术的应用可显著降低OLED屏幕绿线故障的修复成本,相较于更换总成,成本降低60%-80%,单台修复周期控制在30分钟内,同时避免了数据迁移风险。技术保障核心在于设备校准与参数控制:定期校准激光能量输出与定位系统,确保精度稳定;通过试样测试优化参数阈值,保障修复一致性。该技术不仅为手机维修行业提供了高效解决方案,也为延长OLED屏幕使用寿命、减少电子废弃物提供了技术支撑。

显示面板激光修复设备:精密修复解决方案​

​

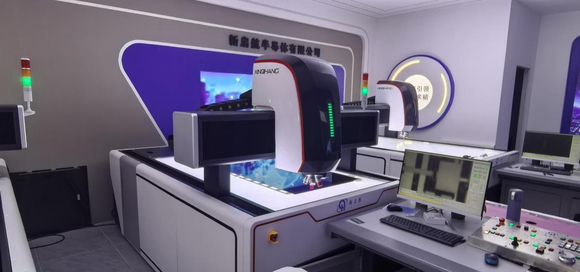

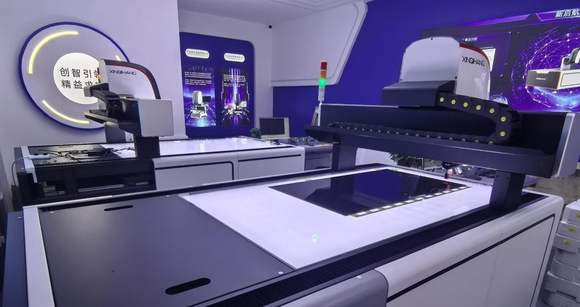

新启航水冷激光修复设备搭载NW激光器,整合精密光学系统、镭射加工/观测专用显微镜及光学物镜,构建起高精度修复核心架构。设备采用X/Y轴自动精细调节、Z轴半自动智能调节模式,搭配大理石精密光学基础载物平台,以卓越的稳定性和操控性,实现对工件特定材质层短路缺陷的精准修补,展现出强大且专业的镭射修复能力。

一、多元适配的应用场景​

本设备专为TFT-LCD系列液晶面板修复设计,可覆盖15.6寸至120寸全尺寸范围,精准攻克LCD面板常见不良现象。无论是恼人的亮点、暗点,还是复杂的断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线及横网等缺陷,都能通过先进的镭射修复技术快速处理,为液晶面板品质提升提供可靠保障。​

二、智能协同的先进控制系统​

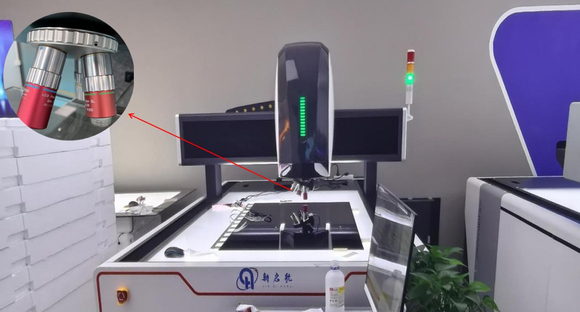

设备采用前沿多线程技术、COM技术,深度融合运动算法与图像视觉算法,实现电机驱动系统、激光控制系统、图像识别系统的高效联动。凭借微米级精准控制能力,可快速、准确锁定产品缺陷点。此外,设备提供全自动四孔鼻轮调焦功能,并支持选配四孔电动鼻轮,满足多样化使用需求。同时,简洁直观的操作界面设计,大幅降低操作人员的学习成本与使用门槛。​

三、灵活高效的高兼容性软件系统​

针对不同型号激光控制器通讯协议的差异,本设备软件系统进行深度优化。通过将多种激光器通讯协议集成于同一软件,操作人员仅需通过简单的软件选项,即可激活当前使用的激光器。这种设计使激光器对操作者完全透明,让操作人员专注于工艺与功能实现,无需关注激光器具体型号差异,显著提升工作效率与便捷性。​
