LabVIEW双容水箱模糊控制仿真

LabVIEW 双容水箱模糊控制仿真系统，基于模糊逻辑实现液位闭环控制。通过加载tanks.fs模糊规则文件，以2 号水箱液位误差及变化率 为输入，调节1 号水箱进水流量，驱动双容水箱液位动态响应。系统集成仿真模型、实时监控界面与模糊规则可视化，可直观验证模糊控制在液位过程控制中的有效性，为工业过程控制教学与算法验证提供高效平台。

​

核心 VI 说明

1. Load Fuzzy System from File.vi

• 功能 ：从本地tanks.fs文件加载预定义模糊逻辑系统，包含输入 / 输出变量隶属度函数、模糊规则库，为后续模糊控制计算提供核心逻辑依据。

• 实现 ：通过文件 I/O 读取模糊系统配置，解析为 LabVIEW Fuzzy Logic 模块可识别的数据结构，输出至FL Fuzzy Controller.vi。

• 作用：实现模糊逻辑与控制程序的解耦，便于独立编辑、迭代模糊规则，无需修改主控制逻辑。

2. FL Fuzzy Controller.vi

• 功能 ：模糊逻辑核心计算 VI，接收2 号水箱液位误差 （设定值 - 当前值）与液位变化率 （dH/dT），经模糊推理、规则匹配与去模糊化，输出1 号水箱进水流量控制量。

• 实现：调用加载的模糊系统，执行 "模糊化 - 规则推理 - 去模糊化" 完整流程，输出归一化流量信号（需缩放至实际物理范围）。

• 作用：将模糊语言规则转化为可执行的控制信号，是实现智能控制的核心单元。

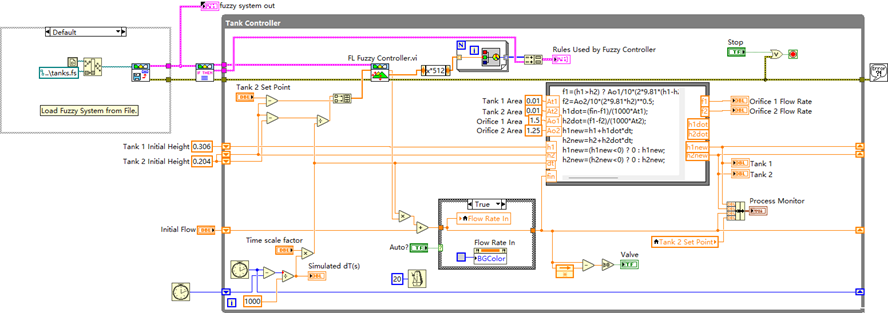

3. Tank Controller.vi**（主程序** VI ）

• 功能：双容水箱系统仿真与控制主循环，集成状态更新、控制逻辑切换、数据采集与可视化。

• 核心子模块：

  • 双容水箱模型：基于流体力学公式（托里拆利定律）计算液位变化：

    • 孔口流量：f1​=10Ao1​​2×9.81×h1​​，f2​=10Ao2​​2×9.81×h2​​

    • 液位变化率：h1​˙​=1000×At1​fin​−f1​​，h2​˙​=1000×At2​f1​−f2​​

    • 数值积分更新液位：hnew​=h+h˙×dt

  • 控制模式切换：支持 "自动（模糊控制）/ 手动（手动调节流量）" 两种模式，便于对比控制效果。

  • 时间仿真：通过时间缩放因子调节仿真速度，平衡实时性与仿真效率。

  • 数据输出 ：实时输出液位、流量、控制量等数据至Process Monitor与前端界面。

• 作用：作为系统中枢，串联模糊控制算法与物理仿真模型，实现完整的控制闭环与可视化。

使用场合、特点与注意事项

使用场合

• 教学演示：高校过程控制、智能控制课程的实验教学，直观展示模糊控制原理与液位控制过程。

• 算法验证：控制算法工程师快速验证模糊 PID、自适应模糊等改进算法在液位控制中的性能。

• 方案预研：工业现场双容水箱、串联储罐等液位控制项目的前期仿真与方案评估。

系统特点

• 解耦设计：模糊规则与控制程序分离，便于规则迭代与算法替换。

• 实时可视化：前端界面实时展示液位、流量、控制量变化，支持手动 / 自动模式对比。

• 物理建模准确：基于流体力学基本定律构建双容水箱模型，仿真结果贴近实际工业过程。

• 轻量高效：纯软件仿真，无需硬件接入，降低实验成本与部署难度。

使用注意事项

1. 参数匹配 ：模糊规则文件tanks.fs需与水箱物理参数（截面积、孔口面积）匹配，否则控制效果会大幅衰减。

2. 仿真步长 ：Simulated dT(s)需合理设置，步长过大会导致数值积分失真，过小则仿真效率低下。

3. 模式切换：手动 / 自动模式切换时需平缓过渡，避免流量突变导致液位振荡。

4. 初始条件：初始液位与初始流量需符合物理常识，避免出现负液位等非物理状态。

与类似功能系统对比

表格

对比维度	LabVIEW 模糊控制双容水箱	PID 控制双容水箱	模型预测控制（ MPC ）双容水箱
参数依赖	依赖模糊规则设计，无需精确数学模型	需精确整定 PID 参数，依赖对象模型	依赖精确预测模型与约束条件
鲁棒性	对参数扰动、噪声适应性强	对模型失配、扰动敏感	鲁棒性较强，但计算复杂度高
实现难度	中等，需掌握模糊逻辑设计	较低，PID 参数整定成熟	高，需复杂优化算法与建模
可视化程度	高，LabVIEW 原生支持丰富 UI 与数据可视化	中等，依赖额外 UI 开发	低，侧重离线仿真与数据分析
适用场景	非线性、时变、模型不确定的液位系统	线性、模型已知的简单液位系统	多变量、有约束的复杂液位系统

实际应用案例

案例：化工行业串联储罐液位控制

• 背景：某化工企业生产流程中，串联储罐液位需稳定在设定范围，以保证后续反应釜进料稳定，传统 PID 控制在原料粘度波动、阀门老化等扰动下易出现超调与振荡。

• 方案：采用本 LabVIEW 双容水箱模糊控制仿真系统，先在仿真环境中优化模糊规则：

  1. 采集现场储罐物理参数（截面积、孔口流量系数），更新仿真模型。

  2. 针对原料粘度变化、阀门滞后等典型扰动，调整模糊规则的隶属度函数与推理逻辑。

  3. 仿真验证后，将模糊控制逻辑移植至现场 PLC，实现工业级应用。

• 效果：液位超调量由 15% 降至 5% 以内，调节时间缩短 30%，显著提升了生产流程稳定性，降低了因液位波动导致的产品质量问题。

总结

本 LabVIEW 双容水箱模糊控制仿真系统，是教学与工程验证兼顾的高效工具，既适合初学者理解模糊控制原理，也能为工程师提供快速的算法迭代与方案预研平台，在过程控制领域具有广泛的应用价值。
