LabVIEW QMH 队列消息处理架构

完整解析 LabVIEW Queued Message Handler 架构组成、工作流程、消息机制、项目组织与错误处理逻辑，结合事件循环、消息循环、队列、用户事件四大核心结构，对比状态机与 Actor Framework，说明适用场景、设计规范与工程实践，为并行测控软件开发提供标准落地指南。

一、QMH 核心定位与背景

Queued Message Handler（QMH）是NI 官方标准项目模板 ，面向 LabVIEW 桌面 / 测控应用，用于解决多任务并行、UI 不阻塞、循环间安全通信问题。

它以队列为核心，实现 "事件触发 --- 消息入队 --- 逻辑处理" 的解耦架构，是中小型仪器、采集、自动化项目最常用的软件框架。

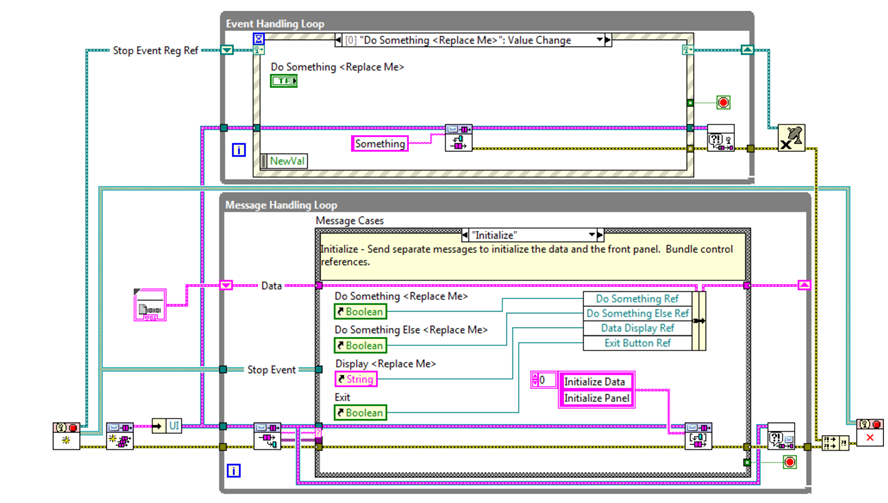

二、QMH 完整架构

QMH 由5 个固定核心组件构成，所有 VI 严格遵循此结构：

事件处理循环 EHL（Event Handling Loop）

位置：主 VI 上层并行循环
功能：只响应事件、不入队逻辑、不做耗时运算
监听内容：
- 按钮值变化、界面操作
- 用户停止事件（User Event Stop）
行为：收到操作→封装消息→压入消息队列
优势：界面永远不卡顿，保证高响应

消息处理循环 MHL（Message Handling Loop）

位置：与 EHL 并行
核心：条件结构 + 消息出队列
标准消息分支：
- Initialize：初始化数据 / 面板 / 控件引用
- Do Something / Do Something Else：自定义业务
- Display：更新界面显示
- Exit：安全退出
规则：一个 MHL 只消费一个队列，保证时序不乱

消息队列 Message Queue

库文件：Message Queue.lvlib
提供 VI：
- Create All Message Queues：创建队列
- Obtain Message Queue：获取队列引用
- Enqueue Message：入队（支持优先级）
- Dequeue Message：出队
消息结构：
- 消息名：String（字符串类型）
- 消息数据：Variant（变体）
- 优先级：可选插队

用户事件组件（Stop User Event）

库文件：User Event -- Stop.lvlib
提供 VI：
- Create User Event -- Stop
- Fire User Event -- Stop
- Destroy User Event -- Stop
作用：MHL 安全停止 EHL，实现跨循环同步退出
设计理由：替代局部变量轮询、隐藏控件值信号等脏方案

错误处理体系 Error Handling

专用子 VI：
- Error Handler -- Event Handling Loop
- Error Handler -- Message Handling Loop
机制：
- 各循环独立错误检测
- 错误发生→自动发送 "Error" 或 "Exit" 消息
- 保证任一环节异常都能安全停机

三、QMH 标准项目组织结构

plaintext

QMH.vproj

├── Main.vi（主程序：EHL + MHL + 队列 + 事件）

├── Type Definitions（自定义控件）

│ └── UI Data.ctl

├── Support VIs（支撑VI库）

│ ├── Message Queue.lvlib

│ ├── User Event - Stop.lvlib

│ ├── Error Handler - Event Loop.vi

│ └── Error Handler - Message Loop.vi

├── Documentation

└── Dependencies

模块化强、便于团队协作、便于版本管理
消息 API 统一，全项目复用

四、QMH 消息机制

消息为什么用 String 而不是 Enum？

String：
- 全项目统一 API，无需修改枚举
- 新增消息无需改动类型定义
- 缺点：拼写出错只能运行时发现
Enum：
- 编辑期强校验，不会写错
- 但每个状态机需独立 API，扩展性差
QMH 选择String ，追求扩展性与统一接口

消息入队规则

事件循环只负责入队
消息循环只负责出队执行
支持优先级消息：可插入队列头部优先执行

五、QMH 完整工作流程

程序启动 → 创建消息队列 → 创建停止用户事件
事件循环 EHL 开始监听界面操作
触发 Initialize → 入队初始化消息
MHL 出队 Initialize → 初始化数据、面板、控件引用
用户点击按钮 → EHL 捕获事件 → 入队对应消息
MHL 出队执行 → 运算 / 采集 / 控制 / 显示
需要停止 → MHL 触发 Stop 用户事件
EHL 接收停止事件 → 退出循环
销毁队列 → 销毁事件 → 程序安全退出

六、与其他架构对比

QMH vs 简单状态机 Simple State Machine

简单状态机：
- 单循环、顺序执行
- 靠枚举跳转状态
- 无并行、UI 易阻塞
- 适合轻量流程
QMH：
- 多循环、并行执行
- 队列通信、解耦彻底
- UI 永远流畅
- 适合多任务系统

QMH vs Actor Framework

QMH：
- 字符串消息 + 变体数据
- 不使用 LabVIEW 类
- 中等可扩展
- 并行逻辑直观、易调试
- 任务数量固定
AF：
- 消息封装为类
- 完全基于面向对象
- 极高可扩展、可分布式
- 调试复杂、学习成本高
- 支持动态任务创建销毁

七、适用场景

多任务并行测控系统（采集 + 显示 + 存储 + 通讯）
仪器控制、数据采集、运动控制
需要长期稳定运行的桌面软件
NI 官方示例Continuous Measurement and Logging（CML） 标准架构
中低复杂度、要求易维护、易调试的项目

八、特点与优势

并行无阻塞，界面操作极度流畅
事件与逻辑彻底解耦
官方模板，标准化、规范化
跨循环通信安全，无竞态
支持优先级消息、超时、错误自治
结构固定，新人易上手
适合多人协作开发

九、使用注意事项

事件循环不处理业务，只入队消息
一个队列只能被一个消息循环读取
停止必须用用户事件，禁止轮询 / 局部变量
消息命名统一规范，避免拼写错误
耗时任务（采集、保存、通讯）放独立 MHL
实时 (RT) 系统建议限制队列深度，防止资源溢出
所有循环必须挂载错误处理 VI
消息数据用 Variant，必须做类型匹配

十、典型应用案例

案例：连续测量与记录系统（基于 QMH）

架构：
- 事件循环（UI）
- 主消息循环
- 采集消息循环
- 日志存储循环
流程：
1. 初始化→配置采集参数、打开文件
2. 启动命令入队→采集循环开始采样
3. 采样数据入队→显示循环更新波形
4. 数据同步入队→日志循环写入 TDMS
5. 停止→触发用户事件→全部循环安全退出
优势：采集、显示、存储并行，无阻塞、不丢数据、长期稳定

十一、QMH 扩展与定制

将消息数据替换为LabVIEW 类，实现动态分发
给队列添加最大长度限制，适配实时系统
为 Dequeue Message 添加超时，实现定时刷新
扩展多个用户事件，实现复杂跨循环同步
增加错误分类、日志记录、告警机制
扩展多个 MHL，实现采集、运动、通讯独立调度

十二、总结

QMH 是 LabVIEW轻量级并行架构的工业标准，以事件循环、消息循环、队列、用户事件为核心骨架，结构清晰、稳定可靠、易调试易维护。

它比状态机更适合并行，比 Actor Framework 更轻量化，是测控、采集、仪器自动化项目的首选框架。
