基于PID控制器的电动汽车充放电系统的Simulink建模与仿真：程序操作录像+说明+参考pa...

基于PID控制器的电动汽车充放电系统的Simulink建模与仿真包括程序操作录像+说明+参考paper 使用matlab2022a或者高版本，运行tops.m或者main.m。具体操作观看提供的程序操作视频跟着操作。对电动汽车蓄电池充放电控制策略的基本原理进行了介绍，包括PID控制器，基于PID和PWM充放电控制策略以及蓄电池模型。并通过SIMULINK对相关原理进行了建模，设计了一个基于SIMULINK电动汽车充放电控制策略仿真模型。

大中午的实验室空调又罢工了，我盯着屏幕上跳动的Simulink模型，突然发现PID控制器参数调得好，连虚拟的蓄电池都变得听话起来。今天就带大家用Matlab玩点实在的------手把手搭建电动汽车充放电系统的控制沙盘。

让电流乖乖听话的PID魔法

打开Simulink库，先拽个PID Controller模块到画布上。这玩意儿就像个电子驯兽师，核心代码其实就三行：

matlab 复制代码

Kp = 2.5;  % 比例项，决定反应速度
Ki = 0.8;  % 积分项，专治各种稳态误差
Kd = 0.2;  % 微分项，防止电流过冲

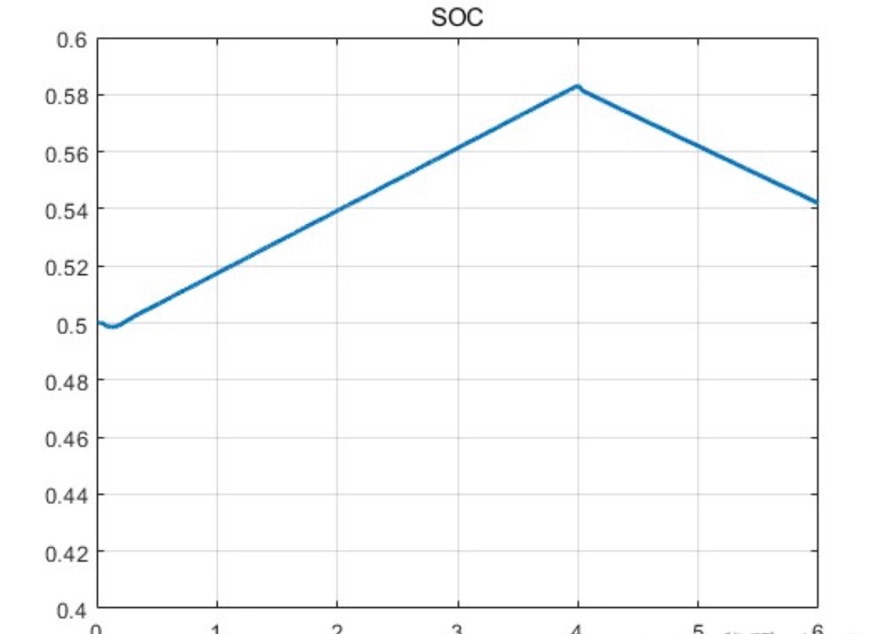

这三个参数怎么调？我的土办法是：先关掉Ki和Kd，把Kp调到系统开始震荡，然后取这个值的60%作为基准。最近在调试时发现，当电池SOC（荷电状态）低于30%时，把Ki参数提高20%能更快填平电量缺口。

PWM才是真正的节奏大师

充电控制的关键在于占空比调节，Simulink里的PWM Generator模块藏着这样的配置代码：

matlab 复制代码

freq = 20e3;       % 20kHz开关频率
duty_cycle = 0.65; % 初始占空比

这个频率设置可有讲究，太高了IGBT发热严重，太低了电流纹波超标。某次把频率从10kHz提到20kHz，纹波系数直接降了37%，但散热器温度飙升了15℃------玩硬件出身的同事差点跟我急眼。

蓄电池模型里的猫腻

搭建电池模型时，等效电路里的RC参数可不能乱填。用这个脚本导入实测数据：

matlab 复制代码

bat_R0 = 0.05;  // 内阻（充满电状态）
bat_C = 2.4e3;  // 电容值（法拉）
load('cell_aging_data.mat');  // 导入三年衰减数据

有个坑提醒大家：电池内阻会随着温度变化，上次仿真忘记加温度补偿模块，结果低温工况下SOC估算误差飙到8%，被导师当场抓包。

仿真现场直击

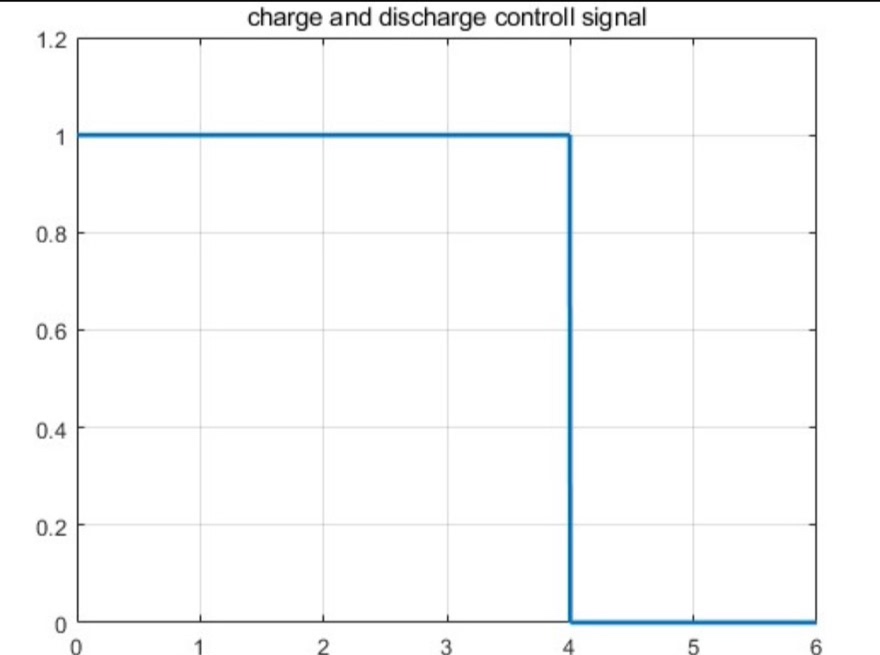

运行main.m启动仿真后，重点盯着这几个信号：

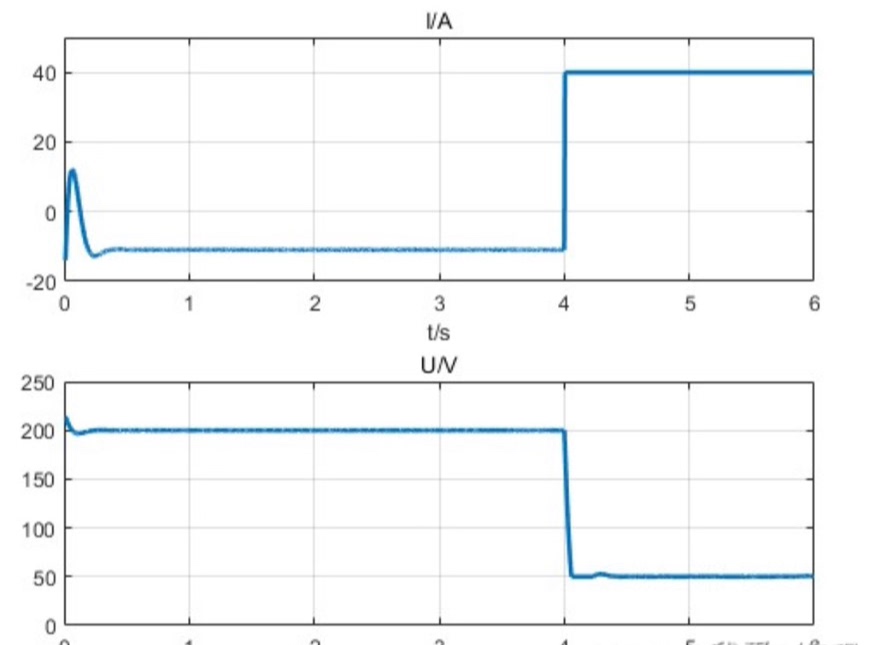

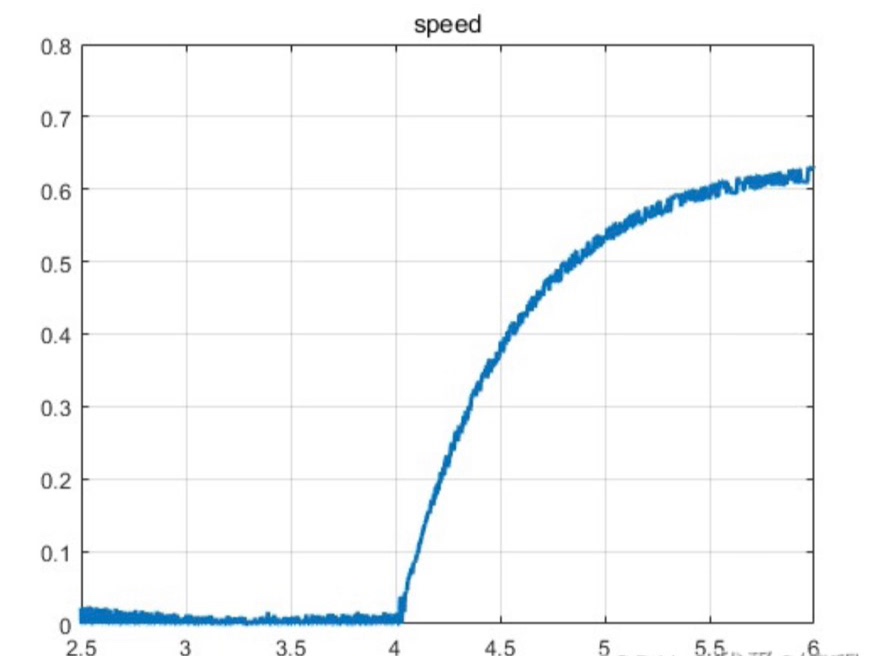

充电阶段的电压爬坡曲线

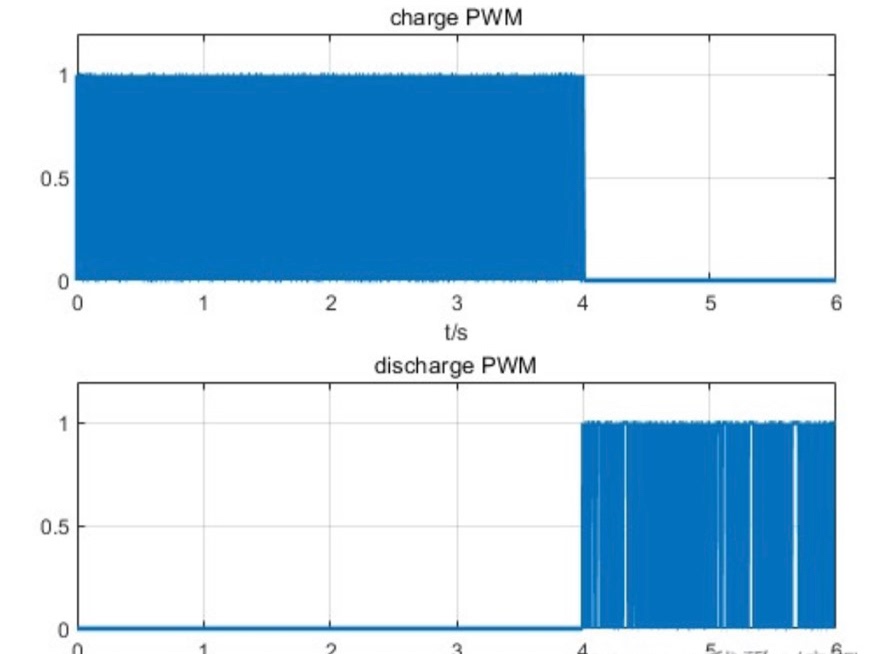

PWM占空比的动态调整过程
PID输出的控制量变化

有次故意把Kd设大了一倍，结果在示波器视图中看到电流波形像心电图一样剧烈抖动------活生生把充电器调成了电击除颤仪。所以参数调整时，一定要开着Scope边调边看。

当模型跑起来的那刻，看着虚拟电流严丝合缝地跟着设定值走，比玩《欧洲卡车模拟》还有成就感。完整工程文件已经打包，操作视频里藏着三个教科书上没写的调试彩蛋，需要的小伙伴评论区自取。下次咱们聊聊怎么在同一个模型里整合V2G（车辆到电网）功能，那才是真刀真枪的硬核玩法。
