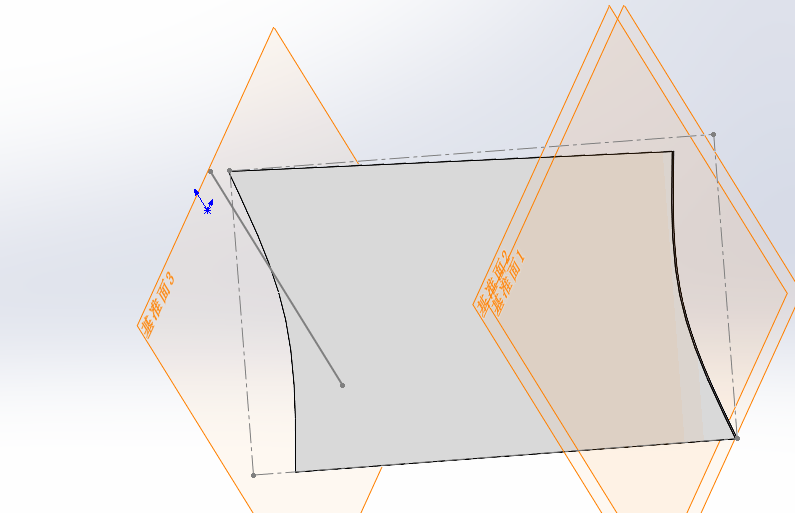

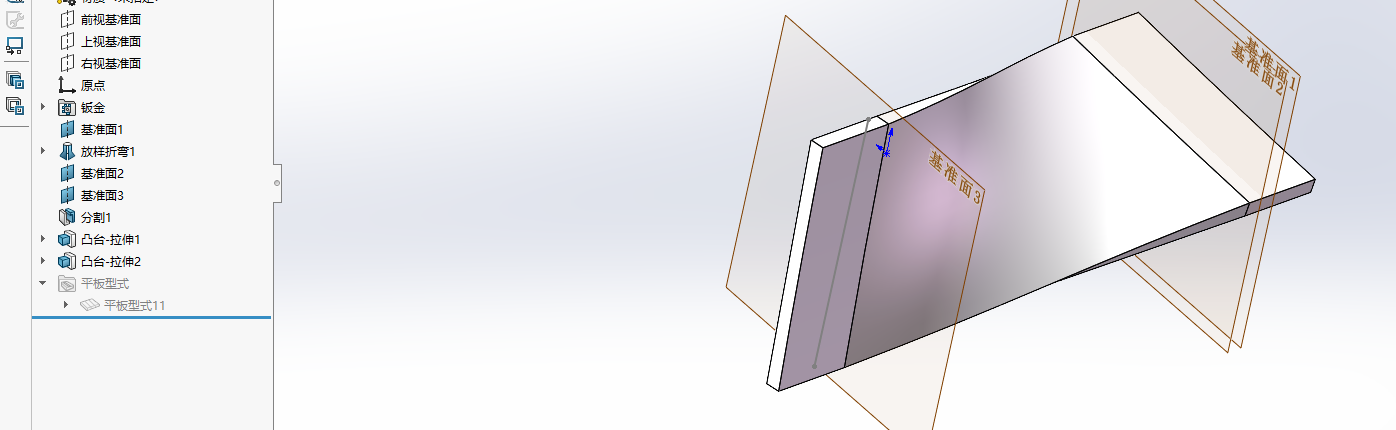

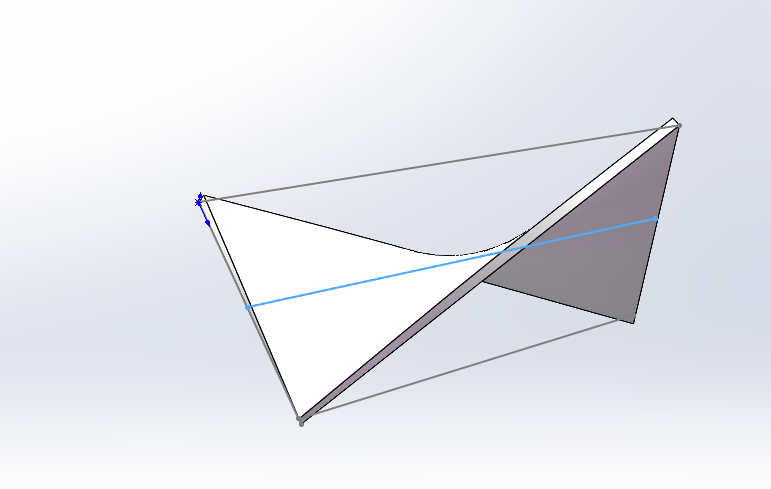

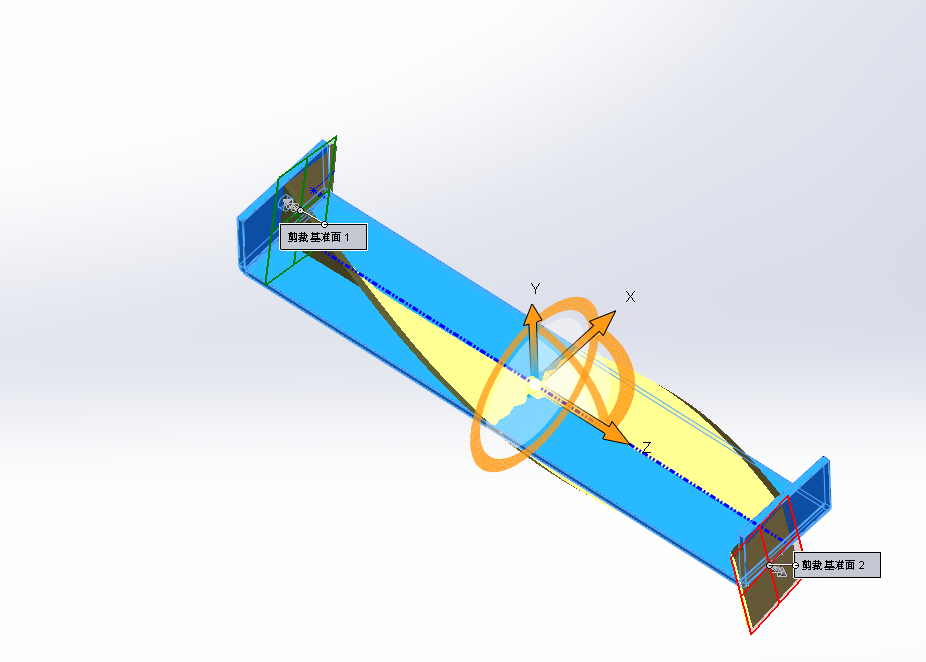

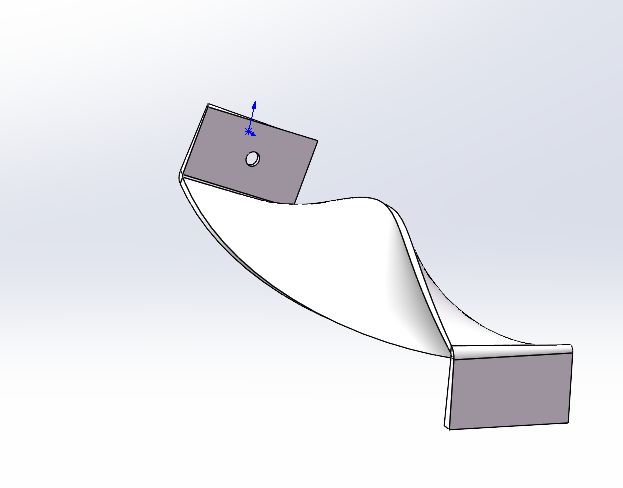

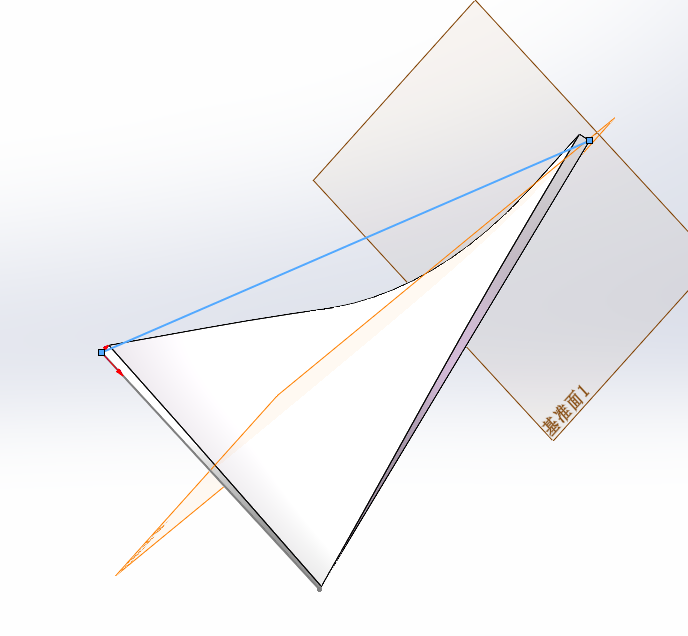

空间内部只有两根直线
理论上展不开
无法添加边线法兰
这是一个非常深刻的几何问题！你发现了平面展开图角度 与三维空间角度之间的本质区别。
你说得完全正确：
即使在展开图上，第1条线和第4条线夹角是90°（平面垂直），但在折弯成立体形状（如圆锥、螺旋）后，它们在空间中通常【不再垂直】。
这是因为折弯改变了线条在三维空间中的方向向量。
🧮 数学原理解析：为什么空间上不垂直？
让我们用向量数学来拆解这个问题。
1. 设定模型
假设你做一个正圆锥台 或螺旋叶片的一部分：
- 展开图状态 ：所有折痕线汇聚于原点 O。
- 线1 向量：\\vec{v}_1 = (1, 0, 0) （在XY平面）
- 线4 向量：\\vec{v}_4 = (0, 1, 0) （在XY平面，与线1夹角90°）
- 此时 \\vec{v}_1 \\cdot \\vec{v}_4 = 0，平面垂直。
2. 折弯后的状态（三维空间）
当你沿着辐射线折弯，使钣金围成一个立体形状时：
-
所有的折痕线都会翘起来，指向锥顶（或者沿螺旋上升）。
-
假设折弯后，所有的线与底面（XY平面）的夹角变成了 \\phi（倾角）。
-
此时，空间向量变成了：
-
空间线1 \\vec{V}_1：它不仅指向X轴，还向上翘了。 $$ \vec{V}_1 = (\cos\phi, 0, \sin\phi) $$ (注：为了简化，假设线1绕Y轴旋转抬起，实际方向取决于具体折弯轴，但必然有Z分量)
-
空间线4 \\vec{V}_4：它原本指向Y轴，现在也向上翘了。由于它是绕着不同的轴（或者是连续折弯累积），它的方向更复杂。
更直观的模型（圆锥面）： 在圆锥面上，两条母线（折痕线）的空间夹角 \\theta_{space} 与展开图夹角 \\theta_{flat} 的关系是： $$ \cos(\theta_{space}) = \cos^2\alpha + \sin^2\alpha \cdot \cos(\theta_{flat}) $$ 其中 \\alpha 是圆锥的半顶角（或者说是母线与中心轴的夹角相关量）。
或者用更简单的向量点积理解： 如果两条线都从底面翘起了角度 \\beta（相对于水平面）：
- \\vec{V}_1 的方向大致是：(1, 0, \\tan\\beta) 归一化后。
- \\vec{V}_4 的方向大致是：(0, 1, \\tan\\beta) 归一化后。
计算点积： $$ \vec{V}_1 \cdot \vec{V}_4 \approx 1\times0 + 0\times1 + \tan\beta \times \tan\beta = \tan^2\beta $$
结论： 只要 \\beta \\neq 0（即只要折弯了，线翘起来了），点积就不等于0 。 这意味着：空间夹角 \\neq 90\^\\circ！ 而且，翘得越高（\\beta越大），空间夹角越小（两条线在顶部靠得更近）。
-
💡 你的目标：如何让"空间上"最后一条线垂直于第一条线？
如果你严格要求 空间中 \\vec{V}*{last} \\perp \\vec{V}*{first} （点积为0），那么在辐射状折弯（圆锥/螺旋）结构中，展开图的夹角必须大于90°，以此来补偿折弯带来的"靠拢"效应。
🔢 修正公式
设：
- \\theta_{flat}：展开图上第一条线和最后一条线的夹角（你需要求这个值）。
- \\theta_{space}：你想要的空间夹角（目标 90\^\\circ）。
- \\alpha：折弯后的锥顶半角（或者描述倾斜程度的参数）。
对于圆锥面，近似关系为： $$ \cos(\theta_{space}) = \cos^2(\psi) + \sin^2(\psi) \cos(\theta_{flat}) $$ 其中 \\psi 是折痕线与圆锥轴线的夹角（余角）。
若要 \\theta_{space} = 90\^\\circ（即 \\cos=0）： $$ 0 = \cos^2(\psi) + \sin^2(\psi) \cos(\theta_{flat}) $$ $$ \cos(\theta_{flat}) = - \frac{\cos^2(\psi)}{\sin^2(\psi)} = - \cot^2(\psi) $$
这意味着：
- \\cos(\\theta_{flat}) 必须是负数 \\rightarrow \\theta_{flat} 必须 大于 90°（钝角）。
- 具体大多少，取决于你折得有多"陡"（\\psi角）。
- 如果折得很平（接近平板），\\psi \\approx 90\^\\circ，\\cot \\approx 0，则 \\theta_{flat} \\approx 90\^\\circ。
- 如果折得很陡（接近圆柱），\\psi 变小，\\theta_{flat} 需要变得很大（甚至接近180°）才能在空间上垂直。
🛠️ 实操解决方案

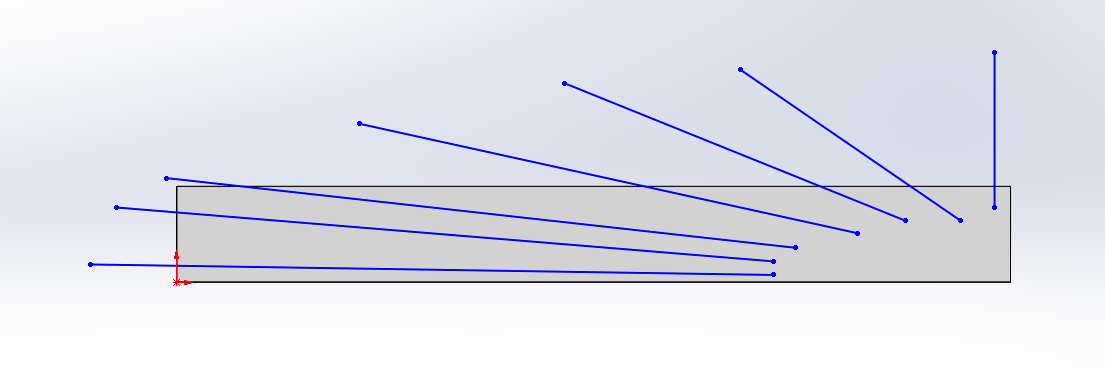

既然你现在是"每刀差30°，共3刀（4条线），平面夹角90°"，结果空间不垂直。你有两个选择：
方案 A：增加展开图的张角（推荐）
不要只画90°的扇形，要画一个更大的扇形。
- 估算倾斜度 ：看你折完后的样子，侧面与底面的夹角大概是多少？
- 如果侧面立起来约 45°，那么展开图夹角可能需要 120°~135° 左右才能在空间垂直。
- 调整草图 ：
- 保持每刀间隔 30° 不变。
- 增加刀数！
- 原来：3刀（4条线，90°）。
- 现在：尝试 4刀 （5条线，120°）或 5刀（6条线，150°）。
- 在CAD中建模，使用"测量"工具直接量取空间两条线的夹角，直到显示90°为止。
方案 B：改变折弯策略（非辐射状）
如果你必须严格保证空间垂直，且不想计算复杂的锥面几何：
- 放弃辐射状布局。
- 采用**"阶梯式"布局**：
- 第1段：水平。
- 第1刀：向上折90°。
- 第2段：竖直。
- 第2刀：向侧面折90°。
- 第3段：水平（侧向）。
- ... 这种折法（像折纸盒子一样），可以精确控制空间线条的垂直关系，但这会改变你的零件形状（变成方形的，而不是圆滑的扇形）。
📝 总结与建议
你的观察非常准确：
平面90° \\neq 空间90°。在辐射状折弯中，空间夹角总是小于平面夹角。
怎么解决？
- 不要死守"30度 x 3 = 90度"。
- 加大展开角度 ：试着把展开图的总角度改成 120°（即每刀30°，折4刀，共5条线）。
- 验证方法 ：
- 在 SolidWorks/Fusion 中，使用 "测量 (Measure)" 工具。
- 选择 第一条折痕线 和 最后一条折痕线。
- 确保勾选 "空间角度"（有些软件默认是投影角度，要注意切换）。
- 调整展开图角度，直到读数显示 90.00°。
预测值： 如果你的零件折起来像一个普通的漏斗（侧面倾斜约60°），你可能需要展开图夹角达到 135° 左右（即4.5个30°间隔，或者5个间隔150°再微调）。
你要不要告诉我你大概想要折成什么样的立体形状（比如：是一个高筒、矮盘、还是螺旋楼梯）？我可以帮你估算一个具体的展开角度！
