通俗易懂的 Transformer 入门文章（第二部分）：工作原理分步拆解

这篇文章的主题是：通俗易懂的把 Transformer 内部原理理清

这是我 通俗易懂的 Transformer 入门文章 系列的第二篇文章。在第一篇文章中，我们了解了 Transformer 的功能、使用方式、整体架构及其优势。通俗易懂的 Transformer 入门文章（第一部分）：功能概述

在本文中，我们将深入底层，详细研究它的具体工作原理。我们会看到数据如何通过实际的矩阵表示与形状在系统中流动，并理解每个阶段所执行的计算。

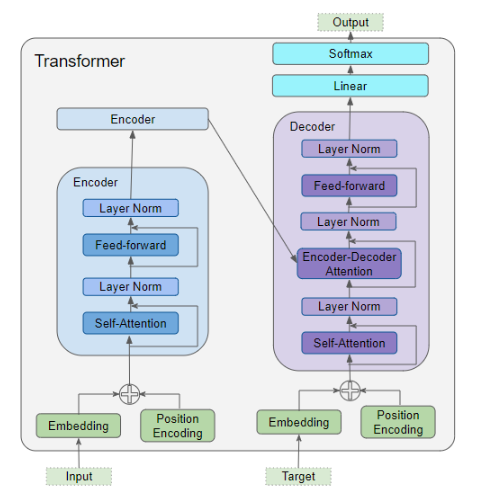

架构概览

正如我们在第一部分中所见，该架构的主要组件包括：

编码器和解码器的数据输入部分包含：

• 嵌入层（Embedding layer）

• 位置编码层（Position Encoding layer）

编码器栈由多个编码器组成。每个编码器包含：

• 多头注意力层（Multi-Head Attention layer）

• 前馈层（Feed-forward layer）

解码器栈由多个解码器组成。每个解码器包含：

• 两个多头注意力层

• 前馈层

输出层（右上角）------ 生成最终输出，包含：

• 线性层（Linear layer）

• Softmax 层

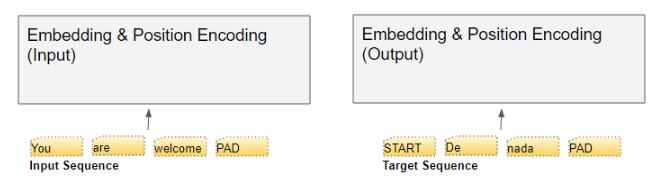

为了理解每个组件的作用，我们以机器翻译任务 为例，走一遍 Transformer 在训练阶段的工作流程。我们使用一组训练样本：

• 输入序列：英文句子 You are welcome

• 目标序列：西班牙语句子 De nada

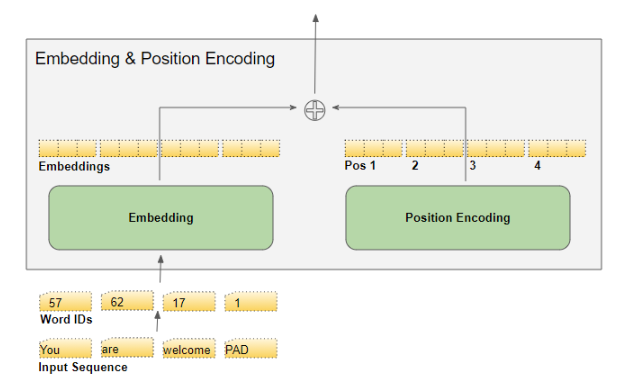

嵌入与位置编码

和所有 NLP 模型一样，Transformer 需要为每个单词获取两类信息：

• 单词的含义

• 单词在序列中的位置

• 嵌入层负责编码单词的含义。

• 位置编码层负责表示单词的位置。

• Transformer 通过逐元素相加的方式将这两种编码融合。

嵌入（Embedding）

Transformer 拥有两个嵌入层 。输入序列被送入第一个嵌入层，该层称为输入嵌入层（Input Embedding）。

目标序列会先向右偏移一位 ，并在第一个位置插入起始标记（Start token），然后再送入第二个嵌入层。注意，在推理阶段我们没有目标序列，正如第一部分所学，我们会通过循环将输出序列送入这第二层。这也是它被称为 输出嵌入层（Output Embedding） 的原因。

文本序列会通过词表映射为数字形式的单词 ID 。随后，嵌入层将每个输入单词映射为嵌入向量，这是对单词语义更丰富的表示。

位置编码

由于 RNN 采用循环结构、按顺序逐个输入单词 ，它能隐式地感知每个单词的位置。

但 Transformer 不使用 RNN，序列中的所有单词都是并行输入 的。这是它相比 RNN 架构的主要优势，但也意味着位置信息会丢失 ，必须额外重新加入。

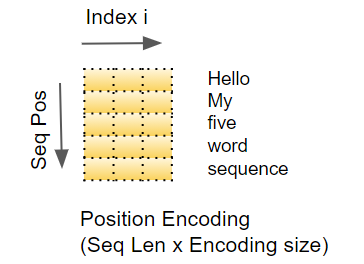

和两个嵌入层一样，Transformer 也有两个位置编码层 。位置编码的计算与输入序列无关 ，是一组只取决于序列最大长度的固定值。

例如：

• 第一个位置对应一个常量编码，表示第 1 位

• 第二个位置对应一个常量编码，表示第 2 位

• 依此类推

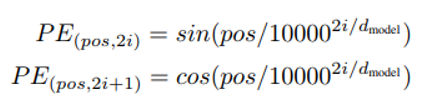

这些常量通过下面的公式计算，其中

• pos：单词在序列中的位置
• d_model：编码向量的长度（与嵌入向量长度相同）
• i：该向量内部的索引值

换句话说，它交替使用正弦曲线和余弦曲线 ：所有偶数索引 使用正弦值，所有奇数索引使用余弦值。

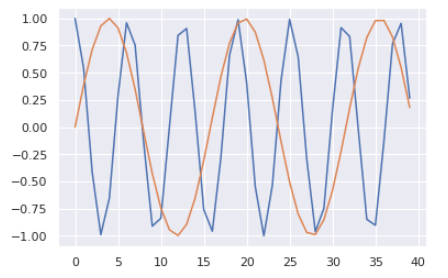

举个例子，如果我们对一个包含 40 个单词的序列进行编码，下图可以看到若干（单词位置，编码索引）组合对应的编码值。

蓝色曲线表示全部 40 个单词位置 在第 0 号索引 上的编码值，橙色曲线表示全部 40 个单词位置 在第 1 号索引上的编码值。其余索引值也会有类似的曲线。

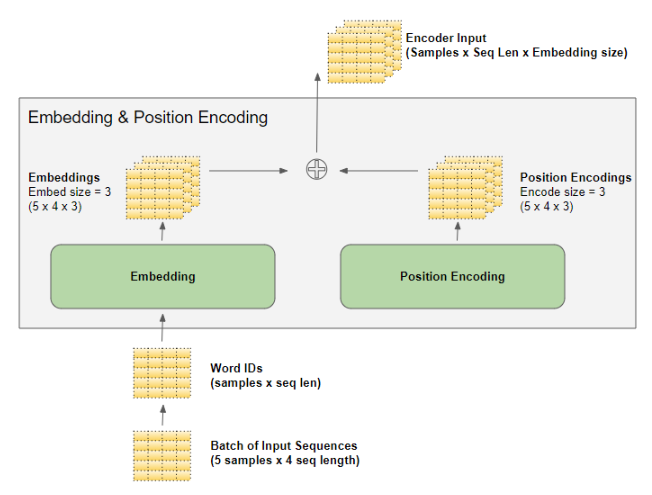

矩阵维度

我们知道，深度学习模型会一次性处理一批训练样本 。嵌入层与位置编码层作用于代表一批序列样本的矩阵之上。

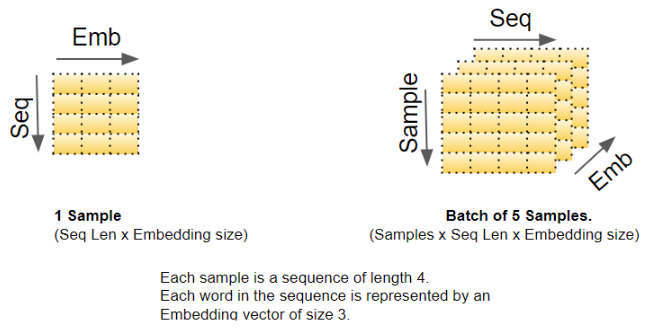

嵌入层接收形状为 (样本数，序列长度) 的单词 ID 矩阵，将每个单词 ID 编码为长度等于嵌入维度 的词向量，最终输出形状为 (样本数，序列长度，嵌入维度) 的矩阵。

位置编码使用的编码维度 与嵌入维度 相等，因此它会生成形状相同的矩阵，可以与嵌入矩阵直接相加。

由嵌入层和位置编码层生成的形状为 (样本数，序列长度，嵌入维度) 的矩阵，在数据流经编码器栈和解码器栈的整个过程中都会保持不变，直到最终被输出层重塑形状。

这让我们对 Transformer 中的三维矩阵维度有了直观认识。不过，为了简化可视化展示，从现在起我们将去掉第一个维度（样本数），只使用二维表示来描述单个样本。

输入嵌入层（Input Embedding）将输出送入编码器。同样，输出嵌入层（Output Embedding）将输出送入解码器。

编码器

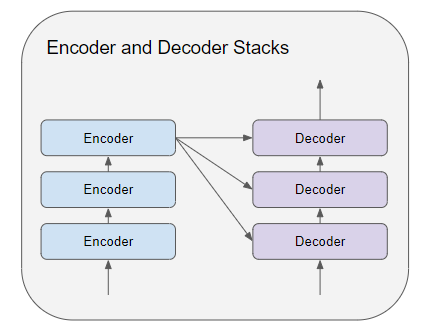

编码器栈和解码器栈分别由若干个（通常是 6 个）编码器和解码器依次串联组成。

栈中的第一个编码器 接收来自嵌入层与位置编码 的输入。栈中的其他编码器 接收来自上一个编码器的输出作为输入。

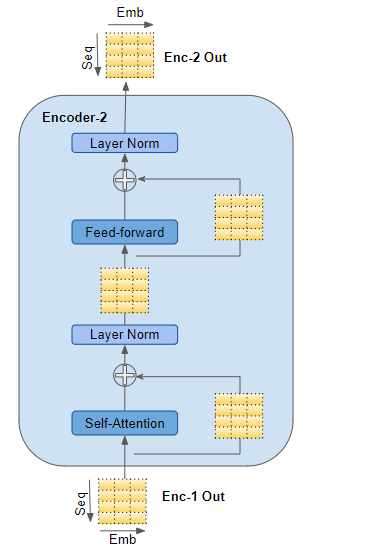

编码器将其输入传入多头自注意力层 。自注意力的输出被传入前馈网络层 ，然后前馈层将其输出向上传递给下一个编码器。

自注意力层和前馈层这两个子层，外部都带有残差跳跃连接 ，之后再进行层归一化（Layer Normalization）。

最后一个编码器的输出，会被送入解码器栈中的每一个解码器，具体过程如下所述。

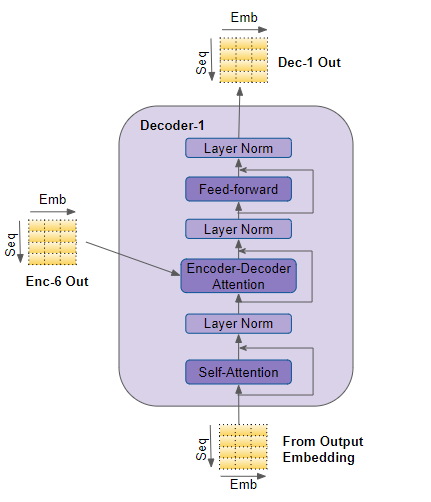

解码器

解码器的结构与编码器非常相似，但存在几处不同。

与编码器一样，栈中的第一个解码器 接收来自输出嵌入层和位置编码 的输入。栈中的其他解码器 接收来自上一个解码器的输入。

解码器先将输入传入多头自注意力层 。这一层的工作方式与编码器中的略有不同：它只能关注序列中已经出现的位置 。这是通过屏蔽未来位置实现的，我们稍后会详细讲解。

与编码器不同，解码器拥有第二个多头注意力层 ，称为编码器‑解码器注意力层 。编码器‑解码器注意力层的工作方式与自注意力类似，唯一的区别是它会融合两路输入：下方自注意力层的输出，以及编码器栈的输出。

自注意力的输出会被传入前馈网络层，然后前馈层再将输出向上传递给下一个解码器。

自注意力、编码器‑解码器注意力、前馈网络，这三个子层都带有残差跳跃连接，之后都会经过层归一化。

注意力机制

在第一部分中，我们讲过为什么注意力机制在处理序列时如此重要。在 Transformer 中，注意力主要用在三个地方：

• 编码器中的自注意力 ------ 输入序列关注自身

• 解码器中的自注意力 ------ 目标序列关注自身

• 解码器中的编码器‑解码器注意力 ------ 目标序列关注输入序列

注意力层接收三个形式为参数的输入，分别称为查询（Query）、键（Key）和值（Value）。

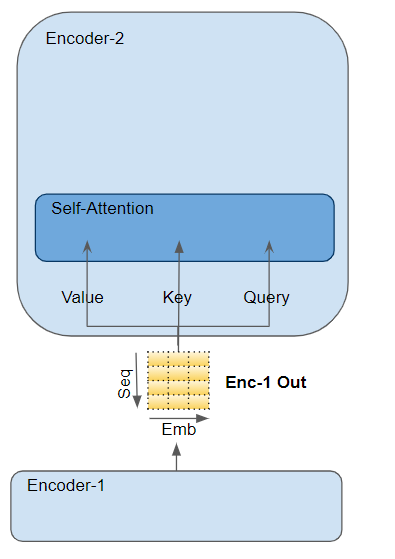

在编码器的自注意力中，编码器的输入会同时被送入Query、Key、Value这三个参数。

在解码器的自注意力层中，解码器的输入会被同时传入查询（Query）、键（Key）和值（Value） 这三个参数。

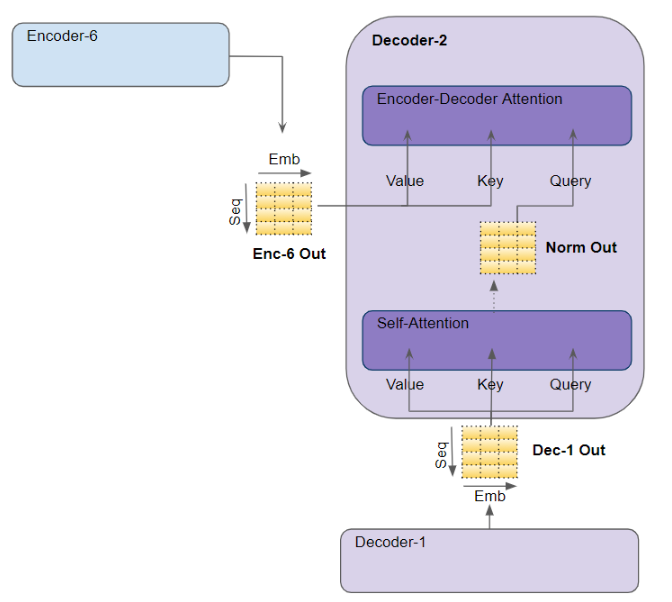

在解码器的编码器‑解码器注意力层中：

• 编码器栈中最后一个编码器 的输出被传入 值（Value）和键（Key）参数。

• 其下方自注意力（及层归一化）模块的输出被传入 查询（Query）参数。



多头注意力

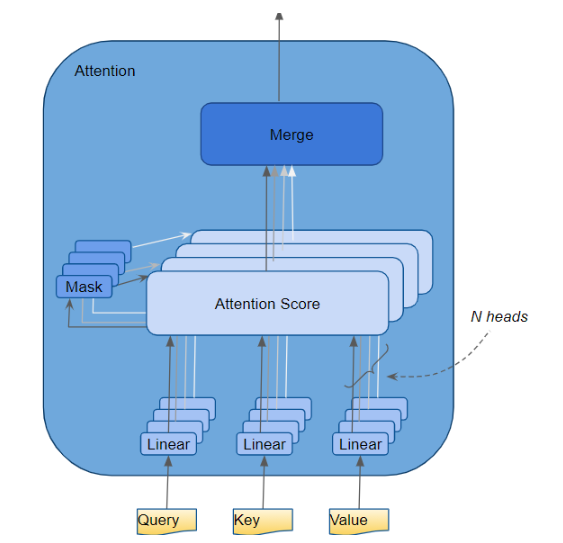

Transformer 将每个注意力计算单元称为一个注意力头（Attention Head） ，并将多个注意力头并行重复 执行。这一结构被称为多头注意力（Multi-head Attention） 。它通过组合多个相似的注意力计算，让模型的分辨与建模能力更强。

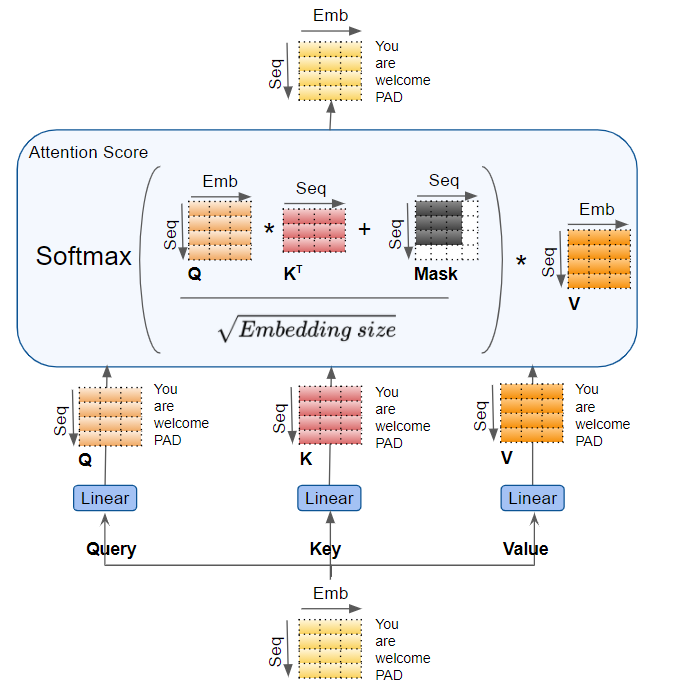

查询（Query）、键（Key）和值（Value）分别通过独立的线性层 ，每层都有各自的权重，生成三个结果，分别称为 Q、K 和 V 。然后使用下面所示的注意力公式 将它们组合在一起，得到注意力分数（Attention Score）。

这里需要重点理解的是：Q、K、V 中都携带了序列里每个单词的编码表示 。注意力计算会将每个单词与序列中所有其他单词进行融合 ，因此最终的注意力分数会为序列中的每个单词编码出一个权重分值。

刚才在讲解解码器时，我们简单提到过掩码（Masking）。掩码也显示在上面的注意力结构图中。下面我们来看它的工作原理。

注意力掩码（Attention Masks）

在计算注意力分数时，注意力模块会执行一个掩码步骤。掩码主要有两个作用：

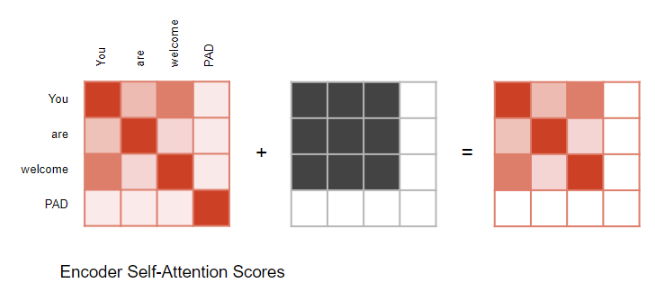

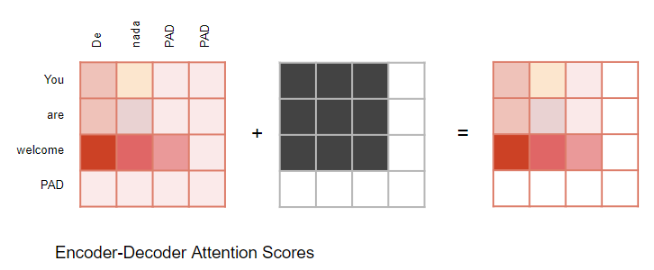

1. 在编码器自注意力 和编码器‑解码器注意力 中：掩码用于将输入句子中填充（padding）位置 的注意力输出置为 0，确保填充部分不会对自注意力产生影响。（注：由于输入序列长度可能不同，和大多数 NLP 任务一样，会用填充标记补齐长度，以便向 Transformer 输入固定长度的向量。）

编码器‑解码器(Encoder-Decoder)注意力的原理也是如此。

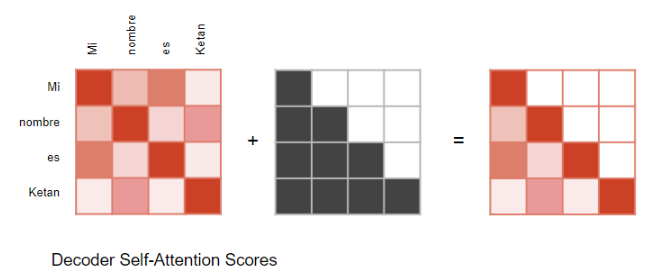

在解码器自注意力中：掩码的作用是防止解码器在预测下一个单词时，提前 "偷看" 目标句子的后续内容。

解码器处理源语言序列，并利用它来预测目标语言序列的单词。在训练过程中，这是通过教师强制（Teacher Forcing）实现的，即把完整的目标序列作为解码器的输入。因此，在预测某个位置的单词时，解码器既可以看到该位置之前 的目标单词，也能看到该位置之后的目标单词。这会让解码器利用未来 "时间步" 的目标单词进行 "作弊"。

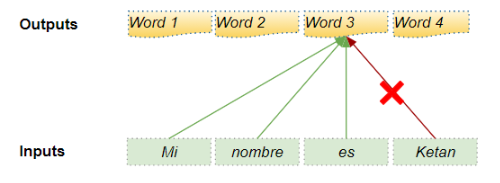

例如，在预测第 3 个单词时，解码器应该只能参考目标序列中的前 3 个输入单词，而不能看到第 4 个单词 "Ketan"。

因此，解码器会屏蔽掉序列中出现在后面的输入单词。

在计算注意力分数时（参考之前展示计算过程的图），掩码会在 Softmax 之前直接作用于分子部分 。被屏蔽的元素（白色方块）会被设置为负无穷大，这样经过 Softmax 后，这些值就会变为 0。

生成输出

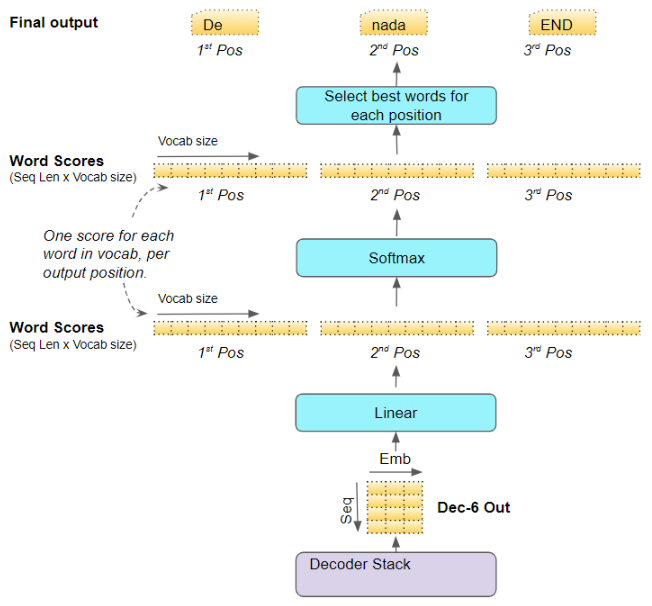

解码器栈中的最后一个解码器 将其输出传递给输出组件，由输出组件将其转换为最终的输出句子。

线性层（Linear layer） 将解码器向量投影为单词分数 ：对句子中的每个位置，都为目标词表中的每个唯一单词分配一个分数值。例如，如果最终输出句子有 7 个单词，而西班牙语目标词表有 10000 个唯一单词，我们就会为这 7 个位置中的每一个位置生成 10000 个分数值。这些分数表示词表中每个单词出现在句子该位置的概率大小。

然后 Softmax 层 将这些分数转换为概率 （所有概率之和为 1.0）。在每个位置上，我们找到概率最高 的单词对应的索引，再将该索引映射回词表中对应的单词。这些单词就构成了 Transformer 的输出序列。

训练与损失函数

在训练过程中，我们使用交叉熵损失等损失函数，将模型生成的输出概率分布与目标序列进行对比。该概率分布表示每个单词出现在对应位置的概率。

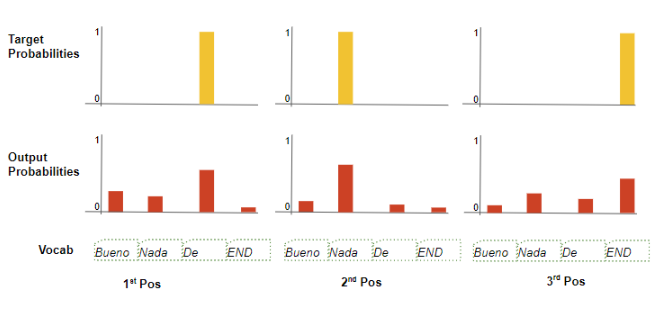

假设我们的目标词表只包含四个单词。我们的目标是生成一个概率分布 ，使其与我们期望的目标序列 "De nada END" 相匹配。

这意味着：

• 第一个单词位置的概率分布中，"De" 的概率应为 1，词表中所有其他单词的概率为 0。

• 第二个和第三个单词位置的概率分布中，"nada" 和 "END" 的概率应分别为 1。

与往常一样，我们使用损失函数计算梯度 ，并通过反向传播训练 Transformer 模型。

总结

希望这篇内容能让你对 Transformer 在训练阶段 的内部运行过程有一个直观认识。正如我们在上一篇文章中讨论的，它在推理阶段会以循环方式运行，但大部分处理流程保持不变。

多头注意力模块是 Transformer 的核心能力所在。在下一篇文章中，我们将继续深入，真正拆解注意力机制的具体计算细节。
