随着安防等级提升与智能化发展，高端报警系统已成为关键基础设施与高端场所的安全核心。电源管理、执行机构驱动与通讯备份系统作为整机的"能源、关节与神经"，需为声光报警器、电机锁、备用电池等关键负载提供高效、可靠的电能控制与切换。功率MOSFET的选型直接决定系统响应速度、待机功耗、环境适应性及长期稳定性。本文针对高端报警系统对瞬时大功率、低静态功耗、宽温工作及高抗扰度的严苛要求，以场景化适配为核心，形成一套可落地的功率MOSFET优化选型方案。
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维协同适配
MOSFET选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与系统工况精准匹配：
-
电压裕量充足：针对12V/24V/48V主流总线及高压市电备份，额定耐压预留充足裕量，应对雷击浪涌、感性负载反峰等恶劣工况。
-
低损耗与快速切换：主功率路径优先选择低Rds(on)以降低压降与热损耗；开关控制路径需关注低Qg以实现快速通断，保障报警响应实时性。
-
封装匹配功率与布局：大电流脉冲负载（如声光报警器）选用TO-220/TO-247等通流能力强、便于散热的封装；空间受限的板载电源切换选用DFN/SOP等紧凑封装。
-
高可靠性与环境耐受：满足7x24小时不间断监控与极端条件触发需求，关注高雪崩耐量、宽结温范围及强ESD防护，适配户外、工业等严苛场景。
（二）场景适配逻辑：按系统功能分类
按系统功能分为三大核心场景：一是主电源与备份电源切换管理（能源核心），需高耐压、低损耗的可靠开关；二是大功率声光报警驱动（执行核心），需承受瞬时大电流冲击；三是辅助电路与通讯模块供电控制（控制核心），需低功耗、高集成度与快速响应。
二、分场景MOSFET选型方案详解

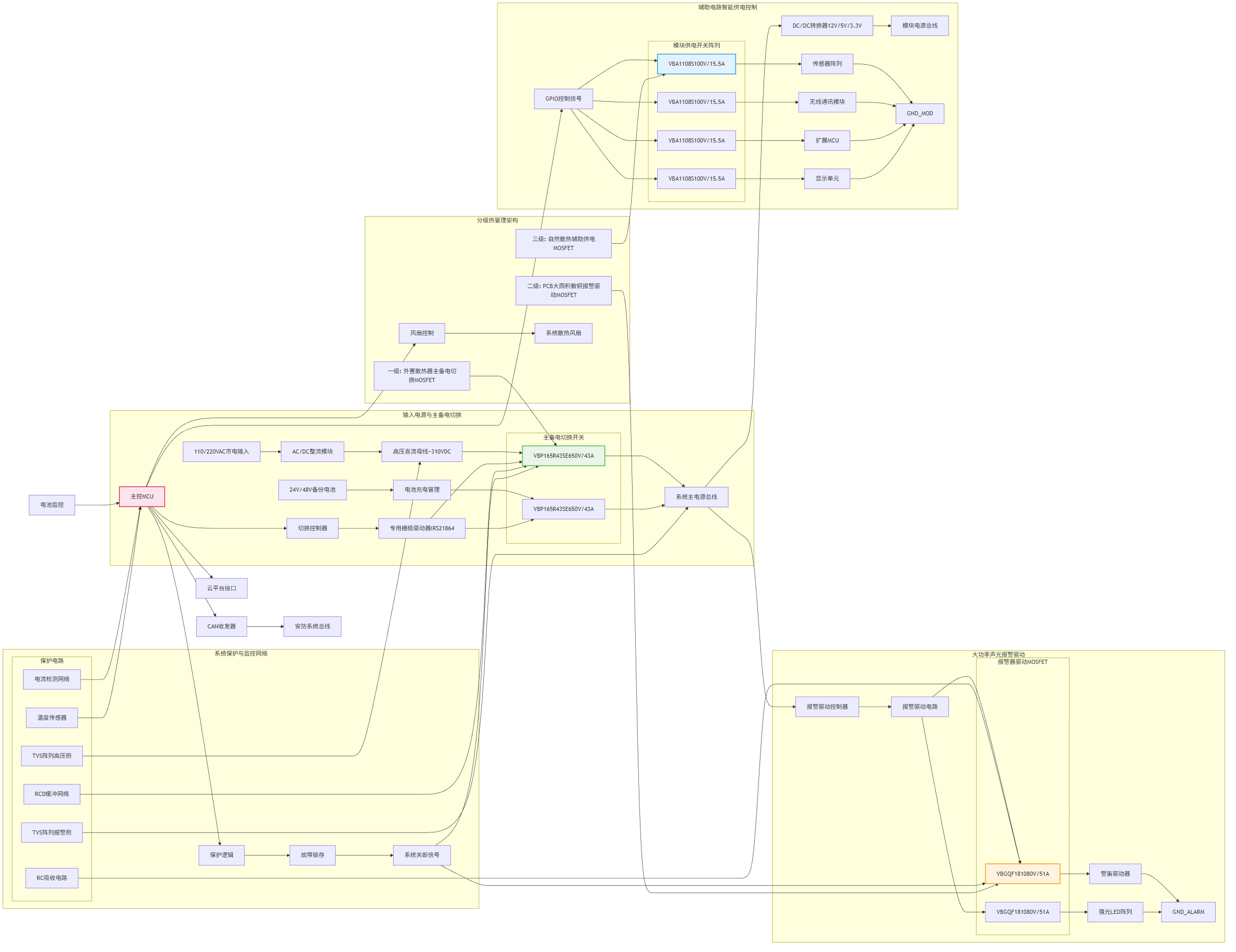

图1: 高端报警系统方案功率器件型号推荐VBA1108S与VBGQF1810与VBP165R43SE与产品应用拓扑图_01_total

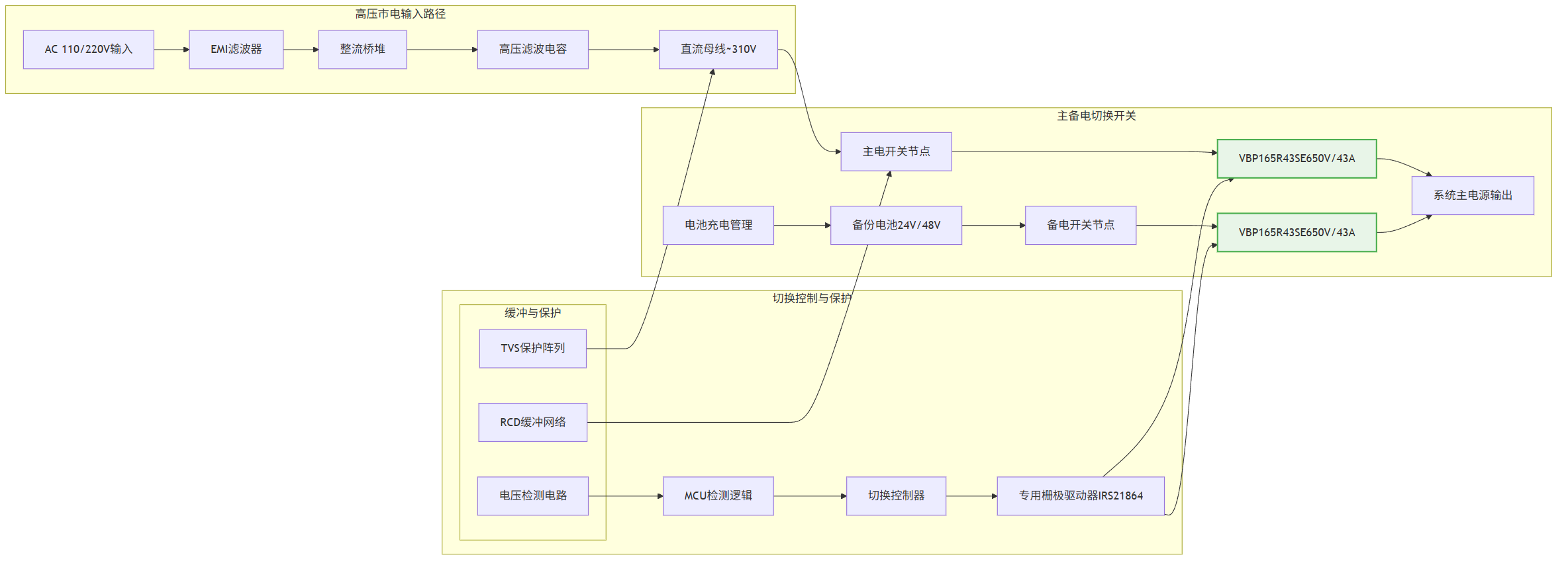

（一）场景1：主电源与备份电源自动切换电路（AC/DC输入，电池备份）------能源核心器件
此场景需处理可能的高压输入（如110/220V AC整流后），并在主电失效时毫秒级切换至备份电池，要求高耐压、低导通损耗与高可靠性。
推荐型号：VBP165R43SE（N-MOS，650V，43A，TO247）
-
参数优势：超结深沟槽技术实现650V高耐压，10V下Rds(on)低至58mΩ，43A连续电流能力，TO247封装具备优异的热耗散能力。
-
适配价值：用于整流后母线开关或电池备份切换开关，极低的导通压降减少能量损失与热积累，确保切换过程电压跌落最小，保障系统持续运行。高耐压直接应对电网波动与浪涌，提升系统整体可靠性。
-
选型注意：确认系统最高直流母线电压（如310V），并预留足够裕量；需配套高速驱动IC与缓冲电路以降低开关应力；必须配备充分散热器。

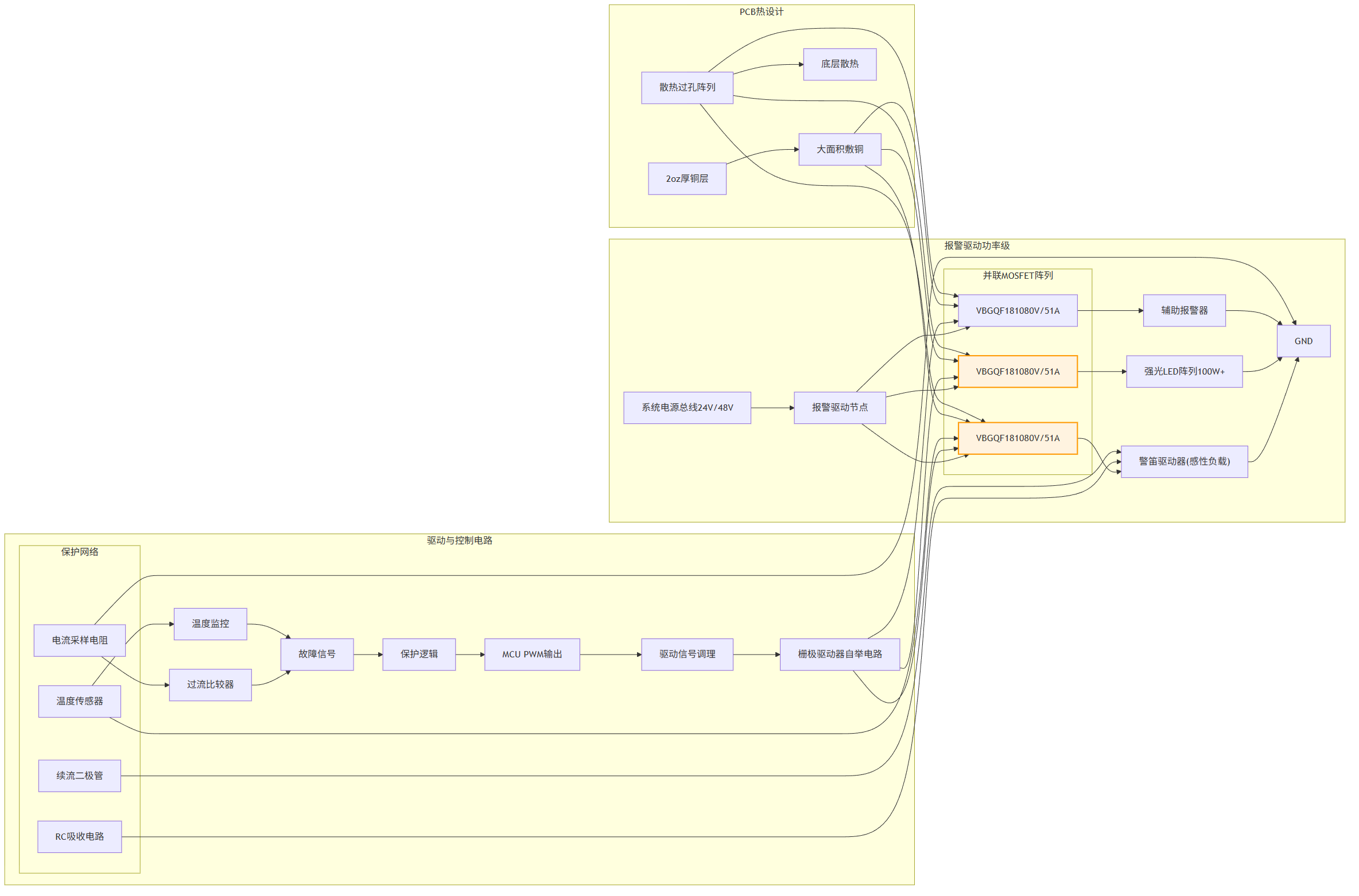

（二）场景2：大功率声光报警器驱动（24V/48V系统，瞬时功率>100W）------执行核心器件
报警触发时需驱动大电流感性负载（警笛、强光LED阵列），承受数倍于稳态的启动电流，要求极低的通态电阻与强抗冲击能力。
推荐型号：VBGQF1810（N-MOS，80V，51A，DFN8(3x3)）
-
参数优势：SGT技术实现超低导通电阻（10V下9.5mΩ），51A连续电流（脉冲能力更强），DFN8封装兼具低寄生电感和良好散热特性。
-
适配价值：作为报警器负载的直接驱动开关，其极低的Rds(on)可将驱动管损耗降至最低，确保绝大部分能量用于报警输出，提升声光强度与响应速度。DFN封装利于高频PWM调光/调音控制，实现动态报警模式。
-
选型注意：精确评估报警器启动峰值电流与持续时间，确保MOSFET SOA满足要求；必须设计充分的PCB敷铜散热（≥200mm²）及续流/吸收电路以保护器件。

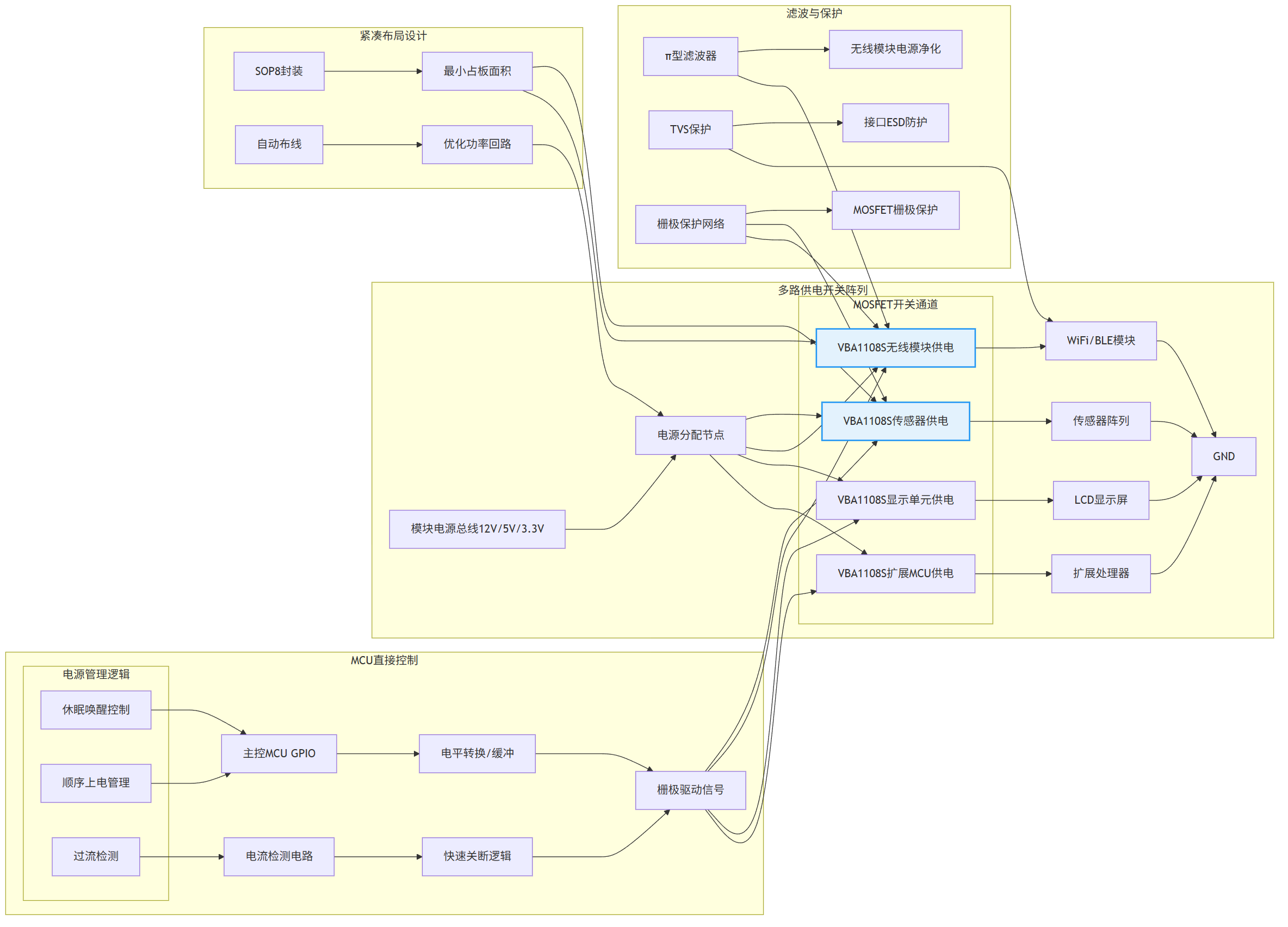

（三）场景3：辅助电路与通讯模块智能供电控制（12V/5V/3.3V轨）------控制核心器件
为传感器、MCU、无线模块等提供受控电源，要求低静态功耗、小封装以节省空间，并可由GPIO直接驱动，实现快速唤醒与关断节能。
推荐型号：VBA1108S（N-MOS，100V，15.5A，SOP8）
图2: 高端报警系统方案功率器件型号推荐VBA1108S与VBGQF1810与VBP165R43SE与产品应用拓扑图_02_power-switch
-
参数优势：100V耐压为12V/24V总线提供高裕量，10V下Rds(on)仅8mΩ，导通效率高；SOP8封装节省空间；2.5V的低阈值电压便于3.3V MCU直接驱动。
-
适配价值：用于各功能模块的电源开关，实现分区供电与休眠管理，将待机功耗控制在极低水平（如mW级）。低导通电阻确保模块供电电压稳定，高耐压增强抗浪涌能力，保障通讯模块稳定工作。
-
选型注意：根据模块最大工作电流（留有裕量）选择路数；栅极串联适当电阻抑制振铃；对无线模块供电路径可增加π型滤波以净化电源。
三、系统级设计实施要点
（一）驱动电路设计：匹配器件特性
-
VBP165R43SE：必须使用专用栅极驱动IC（如IRS21864），提供足够驱动电流与负压关断能力，减小米勒效应影响。
-
VBGQF1810：可配合高端驱动IC或采用自举电路，确保栅极驱动电压稳定；布局时优先减小功率回路面积。
-
VBA1108S：可由MCU GPIO直接驱动，若路径较长或开关频繁，建议增加栅极驱动缓冲器（如74HC1G04）提升边沿速度。
（二）热管理设计：分级散热
-
VBP165R43SE：必须安装外置散热器，并采用导热硅脂降低接触热阻，监控工作温度。
-
VBGQF1810：依赖PCB散热，需在器件底部及周围布置大面积敷铜（≥2oz铜厚）并打散热过孔。
-
VBA1108S：常规负载下依靠封装自身散热即可，持续大电流工作时建议增加局部敷铜。
（三）EMC与可靠性保障
- EMC抑制
-
VBP165R43SE所在的高压切换回路，需采用RC吸收网络或TVS管抑制电压尖峰。
-
VBGQF1810驱动的感性负载两端必须并联续流二极管或RC缓冲电路。
-
系统电源入口处设置压敏电阻与共模电感，PCB严格分区布局。
- 可靠性防护
图3: 高端报警系统方案功率器件型号推荐VBA1108S与VBGQF1810与VBP165R43SE与产品应用拓扑图_03_alarm-drive
-
降额设计：高温环境下对器件电流能力进行降额使用，如VBP165R43SE在85℃环境下降额至70%使用。
-
过流/短路保护：在VBP165R43SE和VBGQF1810的源极串联采样电阻，配合比较器或驱动IC内置功能实现快速保护。
-
浪涌与静电防护：所有外部接口及电源线设置相应等级的TVS管；MOSFET栅极可串联小电阻并并联稳压管进行保护。
四、方案核心价值与优化建议
（一）核心价值
-
高可靠与快速响应：高压切换与报警驱动链路选用高性能器件，确保系统在任何情况下触发可靠、响应迅速。
-
低功耗与智能化管理：辅助供电链路采用低阈值、低Rds(on)器件，实现精细化的电源域管理，大幅降低系统待机功耗。
-
全场景适应性：选型覆盖高压、大电流、空间受限等多种需求，并通过可靠性设计增强了对复杂电磁环境与气候环境的耐受能力。
（二）优化建议
-
功率升级：驱动更大功率的报警器组或多路并发时，可并联VBGQF1810或选用TO-247封装的更大电流型号。
-
集成度升级：对于多路辅助电源控制，可选用多通道MOSFET阵列封装，进一步节省PCB空间。
-
极端环境适配：对于户外或工业级应用，可优先选择结温范围更宽（如-55℃~175℃）的器件型号，并加强三防与散热设计。
图4: 高端报警系统方案功率器件型号推荐VBA1108S与VBGQF1810与VBP165R43SE与产品应用拓扑图_04_aux-power
- 保护强化：在关键的主备电切换回路，可考虑使用带有源钳位功能的驱动IC，进一步提升MOSFET的雪崩耐量利用与系统鲁棒性。
功率MOSFET选型是高端报警系统实现高可靠、低功耗、快响应的基石。本场景化方案通过精准匹配电源管理、报警驱动与模块控制需求，结合系统级防护设计，为研发提供全面技术参考。未来可探索智能功率开关与SiC器件在高效电源转换中的应用，助力打造下一代全天候、高智能的安全防护系统。
