深入浅出-电感

电感器是电子工程师"兵器库"中最优雅的元件之一。它不像电阻那样只是被动消耗,也不像电容那样只是静默储存;电感有一种"惯性"------它抵抗变化,努力维持现状。正是这种特性,让它在电源管理、信号处理和电磁兼容设计中扮演着不可替代的角色。

电感的本质:从"电惯性"到磁场能量

1. 什么是电感?一种抵抗变化的元件

想象一个沉重的飞轮。你要用力才能让它转起来(抵抗加速),而一旦转起来,你想让它立刻停下也很难(抵抗减速)。电感在电路中的行为就像这个飞轮------它抵抗电流的变化

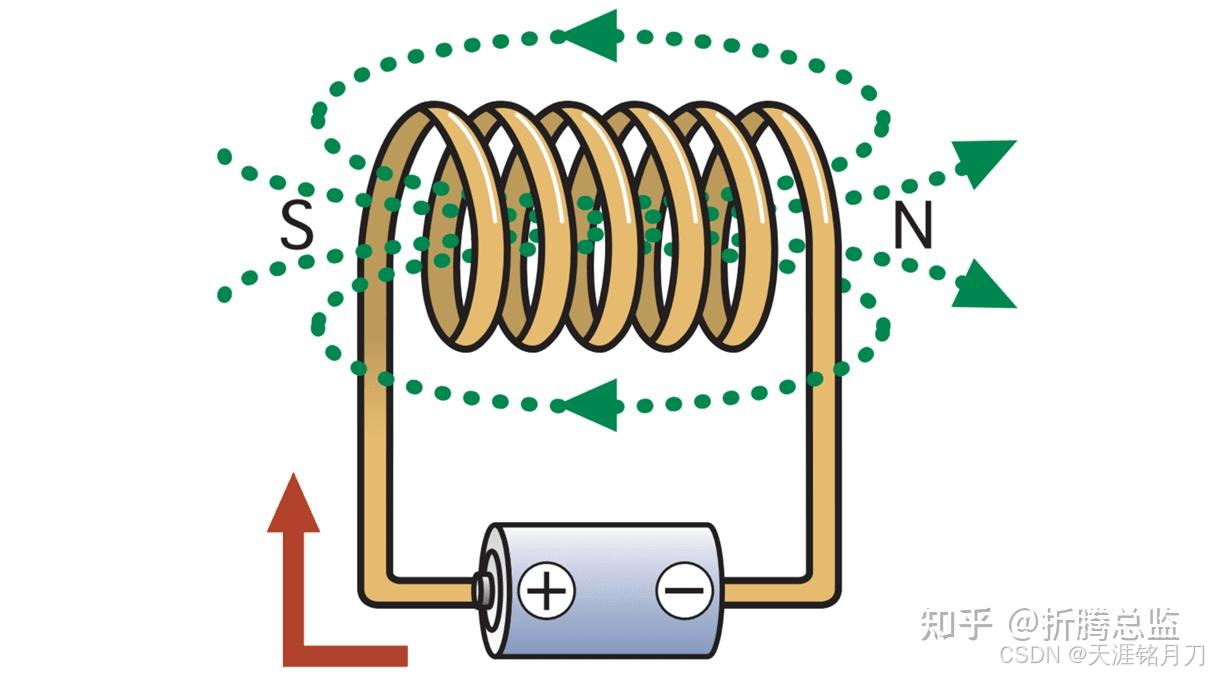

这种特性源自电磁感应定律。当电流流过线圈时,周围会产生磁场。如果你试图增加电流,磁场增强,线圈会产生一个反向电动势来对抗这种增加;如果你试图减小电流,磁场减弱,线圈又会产生一个正向电动势来试图维持电流。用数学表达就是:

V = L × (dI/dt)

这个公式告诉我们:电感两端产生的感应电压(V)与电感量(L)以及电流的变化率(dI/dt)成正比。想瞬间改变通过电感的电流?那需要无限大的电压。这就是电感能平滑电流、抑制噪声的根本原因。

流过电路的电荷需要克服电感产生的电动势,这会将一部分能量转化为电感周围磁场的能量。先考虑只存在自感的情况。电感在其周围的磁场中储存能量,相应的功率是:

如果电感与电流无关,电感中储存的磁能是:

2. 电感的核心公式:几何决定命运

一个电感器的电感量不是凭空而来的,它完全取决于物理构造:

L ∝ μ × N² × A / l

  • μ:磁芯材料的磁导率(空气是1,铁氧体可达几千)

  • N:线圈匝数(注意是平方关系!)

  • A:磁芯的横截面积

  • l:磁路长度

有趣的是,用同样长度的导线,绕成一个"又胖又松"的大线圈,往往比绕成"又瘦又密"的小线圈电感量更大。因为面积(A)的贡献超过了匝数(N)的损失。

3. 能量储存在哪里?不在铁芯里,而在"空隙"中

电感是一个储能元件,储存的能量为 W = 1/2 × L × I²。但能量究竟储存在哪里?

许多人以为是铁芯。其实,对于带气隙的电感,绝大部分能量储存在那个微小的空气间隙中。因为能量密度与 B²/μ 成正比,空气的磁导率(μ)远小于铁芯,所以在相同磁通密度(B)下,空气中的能量密度要高得多。这个原理解释了为什么大功率电感常常故意在磁芯中开一道缝------用一点点电感量的降低,换取更高的饱和电流和更大的储能能力。

4. 电感的"朋友"与"敌人":互感

当两个电感靠得很近,一个线圈的磁场会穿过另一个线圈,这就是互感(M) 。如果两个线圈的磁场相互增强(串联同向),总电感变为 L1 + L2 + 2M ;如果相互抵消(串联反向),则为 L1 + L2 - 2M

这种效应既是好事(变压器就是靠互感工作),也可能是坏事(导致电路间意外干扰)。而共模电感,正是巧妙利用了互感的"同向增强、反向抵消"原理。

电感的"七十二变":种类与选型

电感家族庞大,按磁芯材料、结构和应用可以分出许多类别。

1. 磁芯材料决定性格

  • 铁氧体(Ferrite):高频特性好,电阻率高,涡流损耗小。但容易饱和,一旦电流过大,电感量会"断崖式"下跌。常用于高频变压器和EMI滤波器。

  • 粉末铁芯(Iron Powder / MPP / Sendust):由铁磁合金粉末压制而成,内部有"分布式气隙"。饱和特性软,电流增大时电感量缓慢下降,不容易"硬着陆"。特别适合大直流偏置的功率电感。

  • 陶瓷芯(Ceramic):其实就是空心电感,没有磁芯,电感量极小但毫无饱和问题,且温度特性极稳,用于射频电路。

2. 从结构看电感

  • 绕线式:传统工艺,能承受大电流,适合功率场合。

  • 多层片式:叠层工艺,体积小,适合表面贴装,是手机等便携设备的首选

电感的"工作岗位":无处不在的应用

电感在电路中身兼数职,以下是几个经典角色:

1. 储能与DC-DC转换

在升压或降压转换器中,电感是临时的能量仓库。开关导通时,电感储存能量;开关断开时,电感释放能量,配合电容维持输出。这是笔记本电脑CPU供电的核心原理。

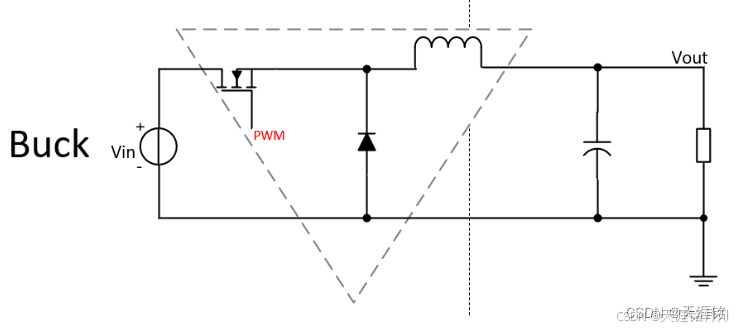

下图所示为BUCK电路的模型,一个最基本的BUCK电路由四个核心部分组成:

开关 (S): 通常是一个MOSFET。

续流二极管 (D): 通常使用肖特基二极管以降低损耗。

电感 (L): 储能和滤波的关键元件。

输出电容 ©: 滤波和稳定输出电压。

2. 滤波

电感和电容组成低通滤波器。电感阻挡高频交流,电容平滑直流。整流电路后面如果没电感,你听到的"嗡嗡"声会吵得你头疼。

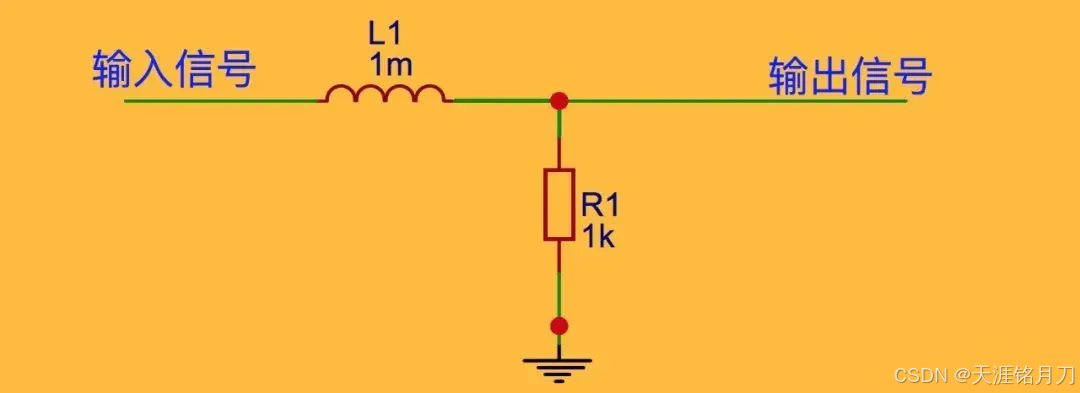

RL低通滤波器

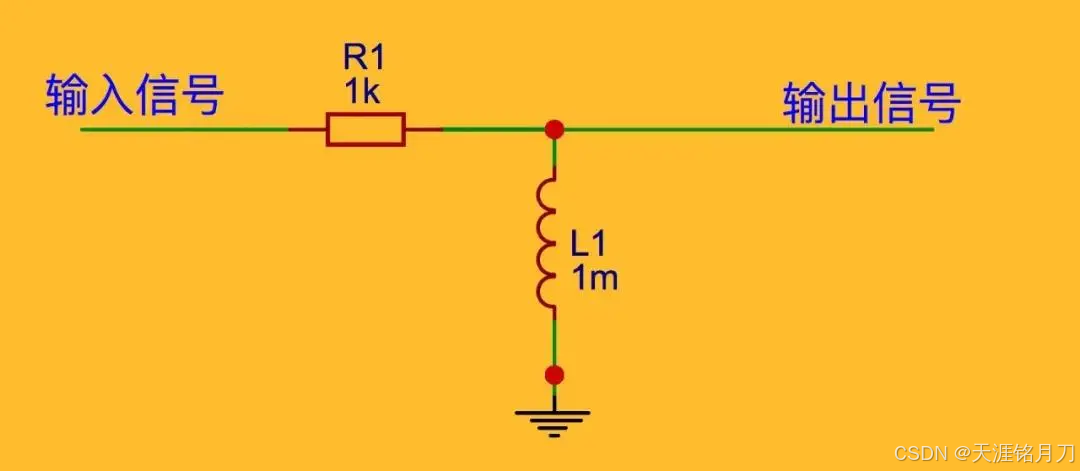

RL高通滤波器

3. 振荡与调谐

电感与电容并联可以构成LC谐振回路,像荡秋千一样在特定频率共振。收音机选台,就是调节电容或电感,改变这个固有频率,把你喜欢的节目"挑"出来。

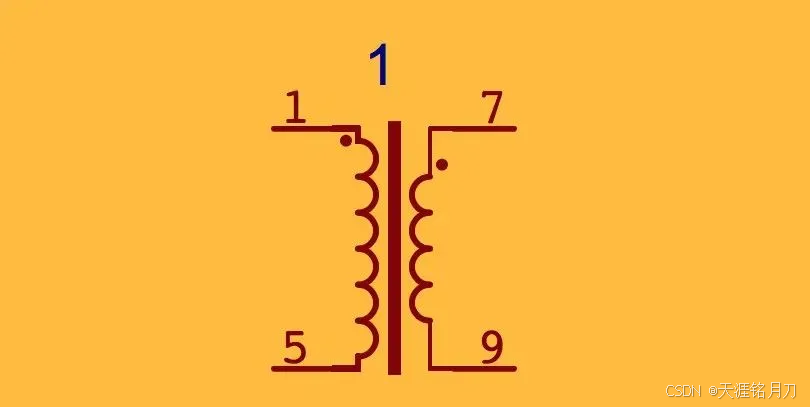

4. 变压器

两个或多个电感共用同一磁芯,通过匝数比改变电压。从手机充电器到电网变电站,背后都是这个原理。

重点深析:共模电感------电磁干扰的"隐形卫士"

如果说普通电感是"单打独斗"的战士,那么共模电感就是"协同作战"的精锐部队。在现代电子设备越来越密集、信号越来越高速的今天,它的重要性与日俱增。

1. 什么是共模电感?

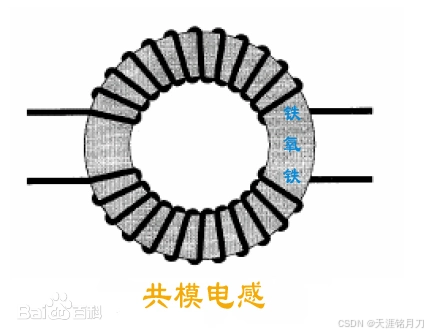

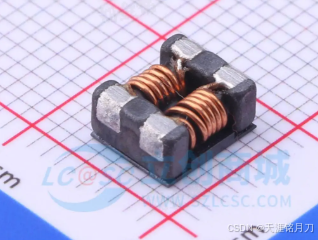

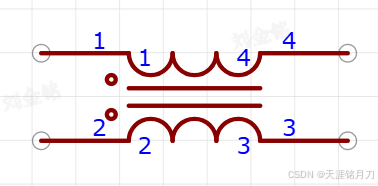

共模电感(Common Mode Choke,CMC)通常是在一个磁芯上,对两组(或更多)完全相同的线圈,进行同向绕制而成。它有四个引脚,串联在电源线或信号线中。

2. 核心原理:让有用的"抵消",有害的"加强"

要理解共模电感,必须先分清两种干扰:

  • 差模信号:有用信号通常以差模形式存在。电流在一根线上流入,从另一根线流回,方向相反。

  • 共模干扰:有害的噪声通常以共模形式存在。干扰电流在两根线上同时流入(或同时流出),方向相同,最终通过分布电容流向大地。

当这两路电流流过共模电感时:

  • 对于差模信号(方向相反) :两根线圈产生的磁场在磁芯中方向相反,相互抵消。磁芯感受不到磁场变化,也就没有阻抗,有用信号畅通无阻。

  • 对于共模干扰(方向相同) :两根线圈产生的磁场方向相同,相互叠加。磁芯感受到强烈的磁场变化,呈现出极大的阻抗,将共模噪声"扼流"抑制。

4. 关键参数

选共模电感时,重点关注:

  • 共模阻抗(Zc):在特定频率(如1MHz)下的阻抗值,越高代表对共模噪声抑制能力越强。

  • 差模阻抗(Zd):越小越好,以免影响有用信号。

  • 额定电流:电感在不因发热而损坏的前提下,能长期通过的电流。

  • 直流电阻(DCR):线圈本身的电阻,越小则自身功耗和发热越低。
