电感和磁珠虽然外观相似，但在电路中的作用原理和应用场景有本质区别。理解这些差异是进行有效噪声抑制设计的关键。
🧲 电感与磁珠的核心区别
简单来说，电感是储能元件，而磁珠是耗能元件。
*工作原理
电感 (Inductor)：其核心功能是储能。它利用电磁感应原理，将电能转化为磁能储存起来，并在电流变化时释放，从而平滑电流波动。它主要侧重于抑制传导干扰。
电感像是一个"电磁飞轮"。当电流试图增大时，它产生反电动势阻止电流增大，将能量储存于磁场；当电流试图减小时，它释放磁场能量，试图维持电流不变。它的主要行为是"对抗电流变化，暂存能量"。
磁珠 (Ferrite Bead)：其核心功能是滤波。它像一个针对高频信号的"黑洞"，利用铁氧体材料的高频损耗特性，将高频噪声能量转化为热能消耗掉，从而消除噪声。它主要用于抑制辐射干扰。
本质上是一个频率选择的电阻器。低频信号无损耗通过，而特定高频噪声通过时，会在磁性材料内部产生涡流、磁滞损耗，从而将噪声能量转化为微小的热量散失掉。
磁珠的等效模型是一个电阻R和一个电感L串联。
参数与单位
**电感：**主要参数是电感量 (L)，单位是亨利（H，常用µH、nH）。它描述了储存磁场能量的能力。
**电感看"感值(L)"：**工程师选择电感时，首先关心的是在特定频率下的电感量是多少亨利(H)，因为它决定了滤波器的截止频率或功率电路的纹波。

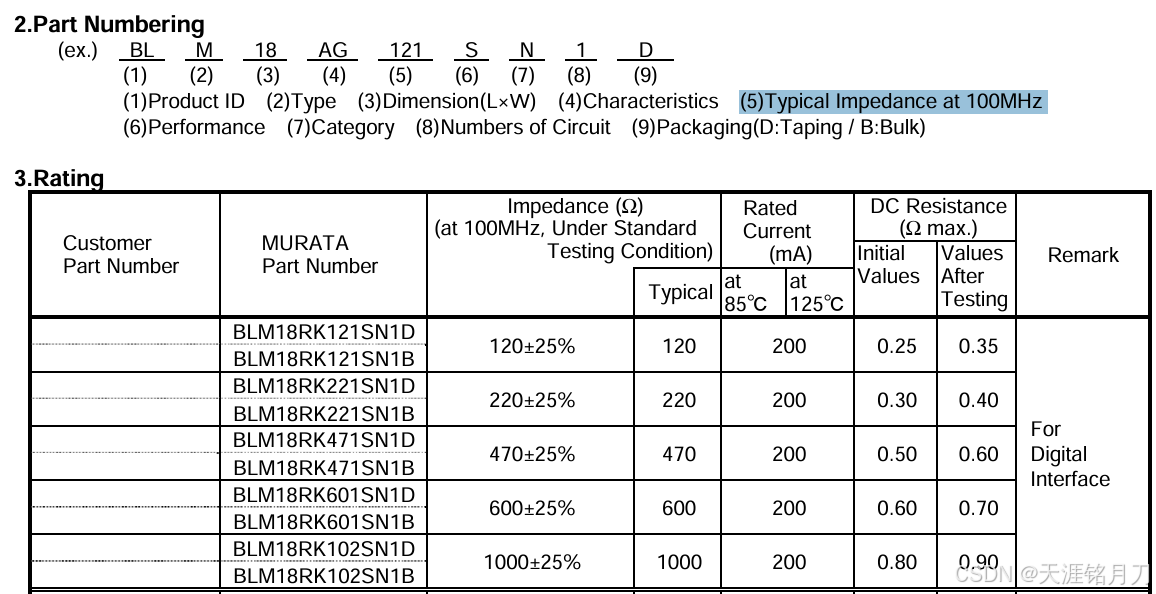

**磁珠：**主要参数是阻抗 (Z)，单位是欧姆（Ω）。其规格通常标示为在特定频率下的阻抗值，例如"600Ω @ 100MHz"，表示在100MHz频率下其阻抗为600欧姆。
**磁珠看"阻抗-频率曲线(Z-f)"：**工程师选择磁珠时，绝不只看一个固定的"电感值"。他们必须查阅器件手册中的阻抗曲线图。例如，一个磁珠的规格书会写明：在100MHz时，阻抗为600Ω。这意味着它对100MHz的噪声呈现600欧姆的电阻。选择的关键是确保需要抑制的噪声频率落在磁珠阻抗的峰值区域附近。
磁珠的直流偏置特性
磁珠的吸收能力，和流过它的直流电流大小直接相关。
核心物理机制：直流偏置效应与磁饱和
磁珠由铁氧体材料制成，这种材料在高频下呈现高磁损耗的特性是其工作的基础。铁氧体材料的磁导率 是其性能的关键。
无直流电流时（理想状态）：
铁氧体材料处于初始磁化状态，具有很高的初始磁导率。
当高频噪声电流（交流小信号）通过时，材料的磁畴会随之快速翻转，产生巨大的磁滞损耗和涡流损耗，从而高效地将噪声能量转化为热量。此时磁珠的阻抗（Z）达到其规格书标注的峰值。
有直流电流通过时（实际情况）：
直流电流会在磁芯内部产生一个恒定的静态磁场（Hdc），这个磁场会对磁芯产生"偏置"。
随着直流电流的增大，这个偏置磁场强度（Hdc）也增大，磁芯材料会逐渐被"预磁化"，趋向磁饱和。
一旦材料开始饱和，其有效磁导率会急剧下降。这意味着材料对叠加在其上的高频交变磁场（即噪声） 的反应能力大大减弱。

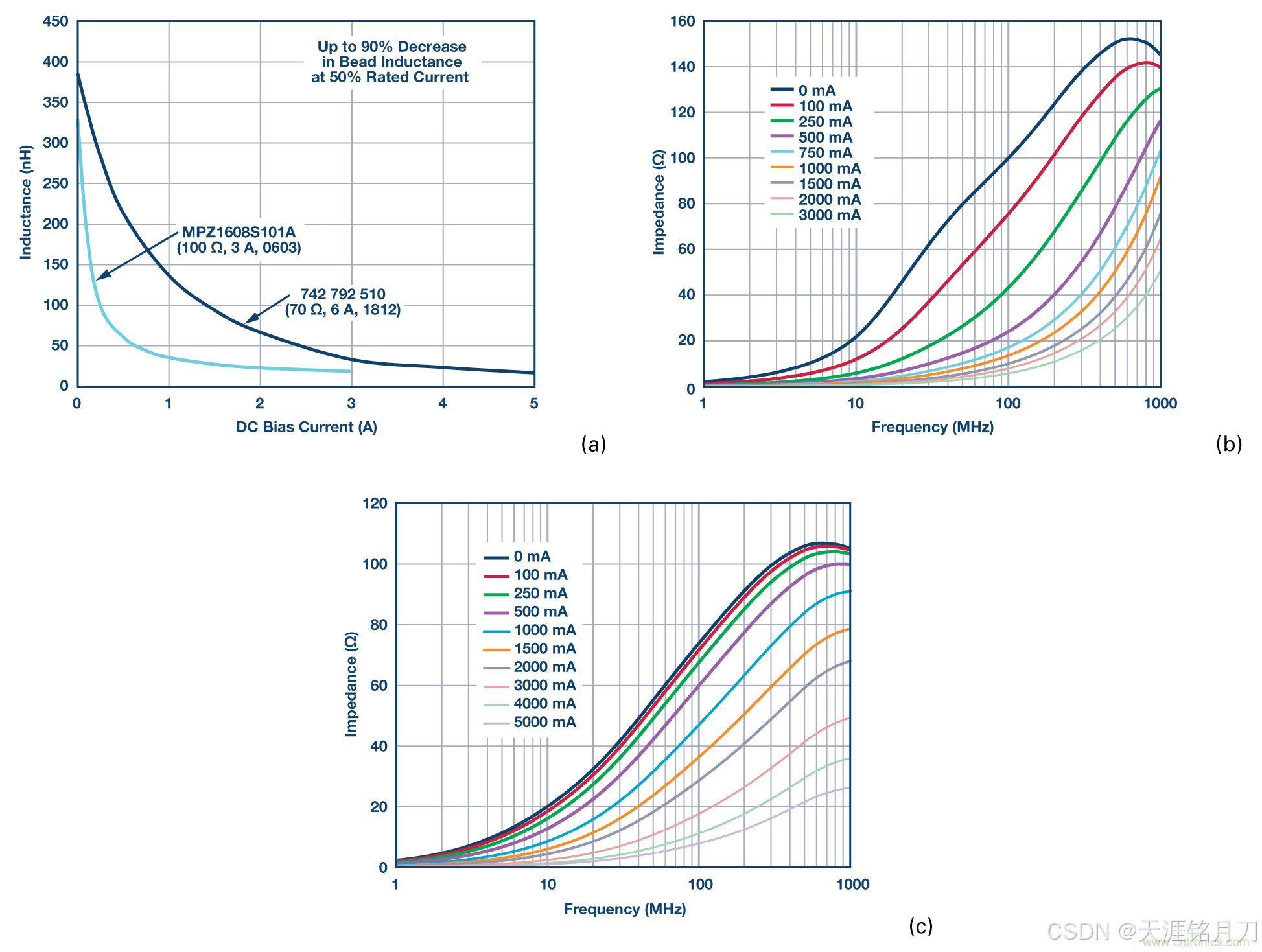

带来的直接影响：阻抗曲线的崩塌
磁珠的性能由 "阻抗-频率"曲线 定义。直流电流的影响直观地体现在这条曲线上：
1、当直流电流增加时，整个阻抗曲线会向下平移和变形。
2、峰值阻抗显著降低：在目标抑制频率（如100MHz）下的阻抗值会大幅下降，可能从600Ω降至200Ω甚至更低。
3、峰值频率可能偏移：阻抗峰所在的频率点可能会移动。
最终效果：磁珠对高频噪声的"吸收电阻"变小，其噪声抑制能力严重退化。
工程比喻：把磁芯想象成一块"高频噪音吸收海绵"。直流电流就像不断给这块海绵注水。当注入少量水（小直流）时，海绵还能吸收一些其他液体（高频噪声）。但当海绵被水完全浸透饱和（大直流导致磁饱和）后，它就再也无法吸收任何其他东西了，吸收能力归零。
因此，选型时必须查阅手册中的阻抗-频率-直流偏置曲线图。在你的最大工作电流对应的那条曲线上，确认在你关心的噪声频率点，阻抗值仍然满足要求。一个好的经验法则是：所选磁珠的饱和电流，至少是线路最大直流电流的1.3倍。
应用场景
**电感：**多用于电源滤波回路（如DC-DC转换器）、LC振荡电路、阻抗匹配等，主要处理中低频信号和能量传递。
1、开关电源(Buck/Boost电路)：作为功率电感，在开关管导通时储存能量，在开关管关闭时向负载释放能量，这是其储能特性的核心应用。
2、LC低通滤波器：与电容组成滤波器，用于电源滤波或模拟信号滤波，平滑电压。
3、谐振/选频电路：与电容一起用于射频电路、振荡器中，利用其感抗进行频率选择。
**磁珠：**多用于信号线或电源线上的高频噪声抑制，如USB、HDMI等高速信号线，或数字电路与模拟电路的地线连接处，以解决EMI（电磁干扰）问题。
1、电源去耦/隔离：在数字芯片（如CPU、FPGA）的每个电源引脚附近，常在电源路径上串联一个磁珠，再并联一个大电容和一个小电容到地。磁珠阻止板内高频噪声通过电源线相互串扰，而电容提供局部瞬态电流。
2、信号线EMI抑制：在高速数据线（如USB、HDMI）、时钟线出口处串联磁珠，吸收线缆上可能辐射出去的高频噪声，满足电磁兼容标准。
3、消除寄生振荡：在运算放大器电路、电源反馈环路中，有时会串联一个小磁珠，用来消耗可能导致振荡的极高频率能量。
实例对比
假设我们有一个复杂的嵌入式系统板卡，包含一个5V转3.3V的DC-DC开关电源，和一个工作频率100MHz的微处理器。
例子1：在DC-DC电源电路中
电感的使用：
在Buck转换器的输出端，你会看到一个 10µH的功率电感。它的作用是在MOSFET开关过程中储存和释放能量，与输出电容一起产生平滑的3.3V直流电压。这里必须使用电感，因为它需要处理大的直流电流（如1A）并储存能量。选择时重点关注其电感值(10µH) 和 饱和电流(>1.5A)。
磁珠的使用：
在3.3V电源进入数字芯片（如MCU、DDR）的"小区域"之前，你可能会在电源路径上串联一个 "600Ω @ 100MHz"的磁珠。它的作用是阻止来自DC-DC电路本身的高频开关噪声（比如2MHz）以及板子上其他数字电路产生的噪声（几十到几百MHz） 进入敏感的MCU电源域。这些噪声被磁珠吸收转化为热。这里不能用电感代替，因为大电流下电感可能饱和，且滤波特性不如磁珠针对性强。
例子2：在信号线上
电感（特定情况下）的使用：
在一个低频模拟传感器信号调理电路中，可能会用一个 1mH的小电感 与电容组成低通滤波器，滤除50Hz工频干扰。这里利用的是其感抗 XL=2πfL，在低频时感抗小，高频时感抗大。
磁珠的典型使用：
在微处理器的32.768kHz时钟线上，你可能会串联一个 "120Ω @ 100MHz"的小磁珠。32.768kHz是低频有用信号，几乎无损通过。但这个磁珠可以有效抑制由于信号边沿过陡产生的高次谐波噪声（可能达到几百MHz），防止这些噪声通过时钟线辐射出去，造成EMI超标。
🧭 如何选择合适的磁珠
选择磁珠是一个权衡的过程，需要综合考虑多个因素，不能只看单一参数。以下是关键的选型步骤：
1. 明确噪声特性
首先要清楚需要抑制的噪声频率范围是多少，以及噪声的强度。这是选择磁珠的首要依据。
2. 分析阻抗-频率曲线
这是选型的核心。查看磁珠规格书中的阻抗曲线图，选择在你的噪声频率点上阻抗足够高的磁珠。
* 注意：磁珠的阻抗由电阻（R）和感抗（XL）串联组成。在低频段，它表现为电感性（感抗主导），会反射噪声；在高频段，它表现为电阻性（电阻主导），会吸收噪声并转化为热。理想情况下，应让噪声频段落在磁珠的电阻性区域，以实现最佳的吸收效果。
3. 计算直流电阻 (DCR)
磁珠会对直流电也产生一定的电阻，这会导致电压降和功耗。
**电源应用：**必须确保在最大工作电流下，由DCR引起的压降不会导致后级电路供电电压低于其最低工作电压。
**信号应用：**需确保DCR不会过度衰减有用的信号幅度。
4. 确认额定电流
磁珠的阻抗会随着通过电流的增大而减小。如果电流过大，甚至会导致磁芯饱和，失去滤波效果。因此，所选磁珠的额定电流必须大于电路中的最大工作电流，并留有一定余量（例如20%-30%）。
5. 考虑封装尺寸
根据PCB板的空间限制选择合适的封装，如0402、0603等。通常，封装越大，其额定电流和可实现的阻抗值也越高，但占用的板级空间也越大。
总而言之，选择磁珠时，需要在噪声抑制能力（高阻抗）、信号完整性（低DCR）和电流承载能力（额定电流）之间找到一个最佳平衡点。在关键设计中，建议通过实际测试来验证所选磁珠的效果。
