JSM3488E RS‑485/RS‑422 收发器芯片

在工业控制、智能通信、物联网设备高速发展的今天，RS‑485/RS‑422 接口凭借差分传输、远距离、强抗干扰等特性，早已成为工业通信领域的 "标配总线"。而一颗稳定、可靠、低功耗的 RS‑485 收发器，更是决定整个系统通信质量与设备寿命的关键核心。

为满足市场对高性能、高可靠性、高性价比国产接口芯片的迫切需求，杰盛微半导体（JSMSEMI）正式推出JSM3488E RS‑485/RS‑422 收发器芯片，全方位对标国际经典型号 MAX3488E，实现引脚兼容、性能一致、功能对等、直接替换，为工业通信、智能控制、电信设备等场景提供更安全、更稳定、更具成本优势的国产解决方案

一、关于 JSM3488E：定位清晰，精准对标，无缝替代

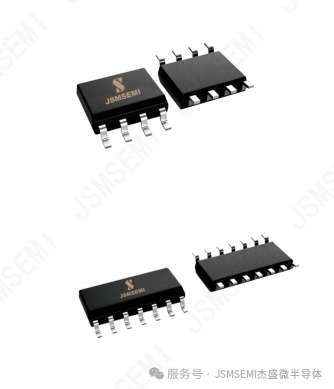

JSM3488E是杰盛微基于自研模拟工艺平台打造的3.3V 真 RS‑485/RS‑422 全双工收发器，单片集成 1 路驱动器与 1 路接收器，专为低功耗、高 ESD 防护、低 EMI通信场景设计。

该芯片从电气参数、功能逻辑、封装引脚、应用特性等维度，1:1 对标 MAX3488E，工程师无需修改原理图、无需重新设计 PCB、无需调整软件配置，直接贴片即可完成替换，大幅降低国产化替代的研发周期、测试成本与量产风险。

作为杰盛微 JSM3488/3490/3491 系列中的核心成员，JSM3488E 延续了家族 ±15kV ESD 防护、3.3V 单电源、宽共模范围、全双工通信等优势，并针对EMI 抑制、长线传输、故障安全 ** 等实际应用痛点做了深度优化，是工业现场、电磁敏感环境的理想选择。

二、硬核实力：六大核心优势，筑牢通信 "生命线"

1. 3.3V 单电源供电，兼容 5V 逻辑，适配主流系统

JSM3488E 采用单 3.0V--3.6V 电源供电，典型工作电压 3.3V，无需电荷泵，外围电路极简；同时逻辑电平兼容 5V 系统，可直接与主流 MCU、DSP、FPGA 接口连接，完美适配 3.3V 与 5V 混合电平设计，大幅简化硬件设计。

2. 压摆率限制设计，低 EMI、减反射，传输更稳定

与 MAX3488E 一致，JSM3488E 内置压摆率受限驱动电路，可最大限度降低电磁干扰（EMI），同时有效减少因电缆端接不良、长线传输、阻抗不匹配带来的信号反射问题，实现最高 1Mbps 速率下无差错传输，特别适合对电磁干扰敏感的医疗、通信、精密测量设备。

3. ±15kV 超强 ESD 防护，无惧工业静电冲击

工业现场插拔、干燥环境、机械操作极易产生静电，是通信接口失效的主要诱因。JSM3488E 对驱动器输出（Y/Z）、接收器输入（A/B）提供顶级 ESD 防护：

人体模型（HBM）：±15kV
IEC 1000‑4‑2 空气放电：±15kV
IEC 1000‑4‑2 接触放电：±6kV

防护覆盖正常工作、关机、断电全状态，达到 IEC 1000‑4‑2 Level 4 最高等级，无需外接额外 ESD 保护器件，系统更精简、可靠性更高。

4. 全双工通信，收发同步，效率翻倍

JSM3488E 支持全双工通信，发送与接收通道完全独立，可同时进行数据收发，相比半双工方案，数据吞吐量更高、实时性更好，适用于高速数据采集、双向透明传输、多设备联网等场景。

5. 完善保护机制，驱动可靠，接收更安全

驱动器短路限流 + 热关断保护：输出短路时自动限制电流，芯片过温时强制进入高阻态，避免过热烧毁；
接收器故障安全：当 A/B 输入开路时，RO 输出强制为高电平，杜绝总线悬空导致的逻辑混乱与系统误动作；
宽共模输入范围：支持 ‑7V～+12V 共模电压，有效抑制地电位差干扰，适配长距离、复杂接地工业现场。

6. 工业级宽温，稳定适配严苛环境

JSM3488E 工作温度范围 ‑40℃～+85℃，满足工业现场、户外设备、车载辅助系统（非安全级）等恶劣环境要求，高低温循环下性能不衰减、通信不丢包。

三、关键参数一览：与 MAX3488E 全面对标

以上参数均来自杰盛微官方数据手册，批量一致性经过严格验证，确保替代后系统性能不打折、稳定性不下降。

四、应用场景：覆盖工业与通信全领域

凭借低 EMI、高防护、宽温、低功耗等特性，JSM3488E 可完美替代 MAX3488E，广泛应用于：

工业控制局域网：PLC、变频器、伺服驱动器、传感器总线通信；
**电信与数据通信：**接入设备、分组交换、综合业务数字网（ISDN）；
**EMI 敏感设备：**医疗仪器、精密测量、音频 / 视频通信接口；
**智能建筑与安防：**门禁、楼宇自控、消防报警、LED 显示屏控制；
**远距离传输系统：**最长支持 4000 英尺双绞线传输，适配分布式采集场景。
