PPT给电镜图元素单独上色—让SEM/TEM图,从“灰”变“高级”

在论文当中,电镜图(SEM/TEM)往往是论文的核心佐证材料。但原始电镜图通常是灰度图,信息虽强,但视觉表现力有限,所以需要对其进一步修饰。通过对SEM图形上色,可以突出结构差异、强化对比关系和提升期刊级美观度。

本期教程我们学习一下使用PPT对SEM图单独元素上色,让电镜图变得更加美观。

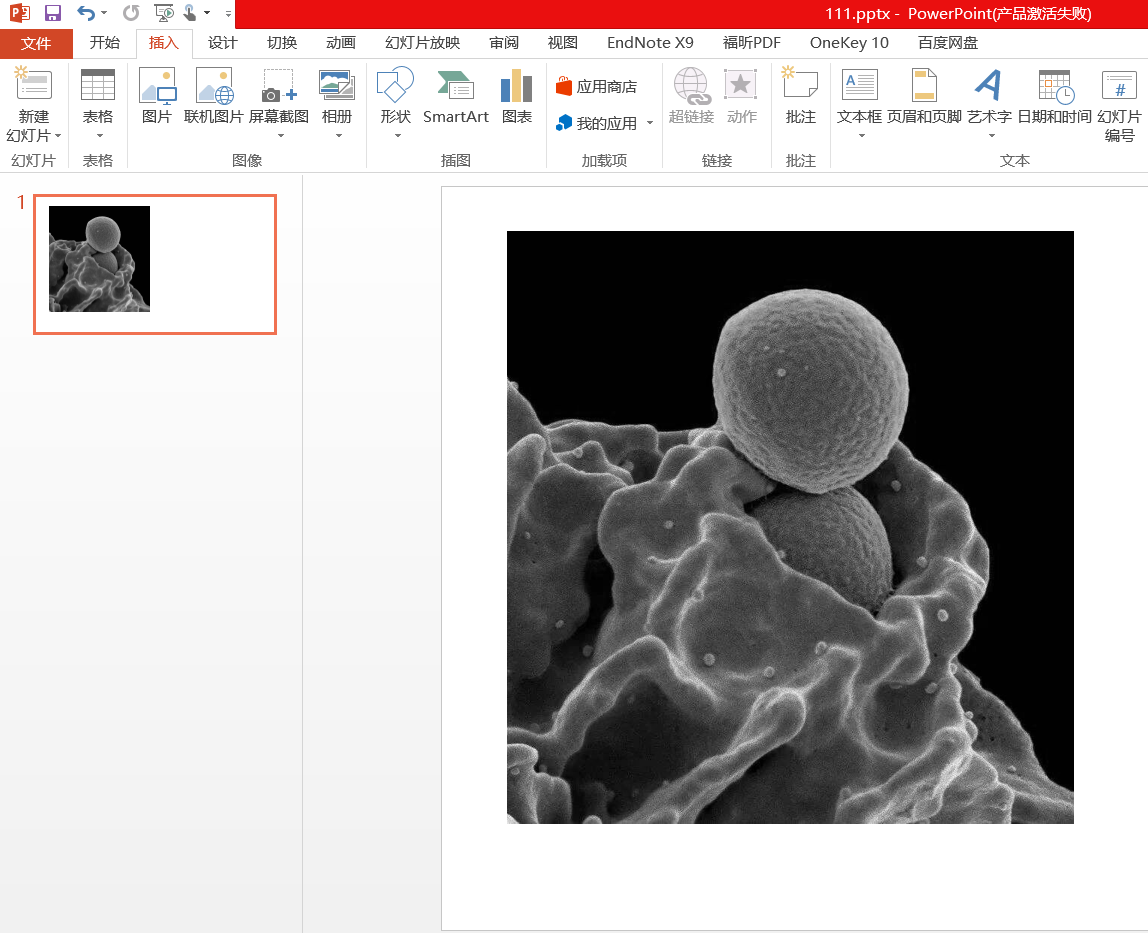

1.将SEM图导入到PPT中,建议使用高分辨率(300 dpi以上);同样地,在处理SEM图片前需要将安装"Onekey"插件。

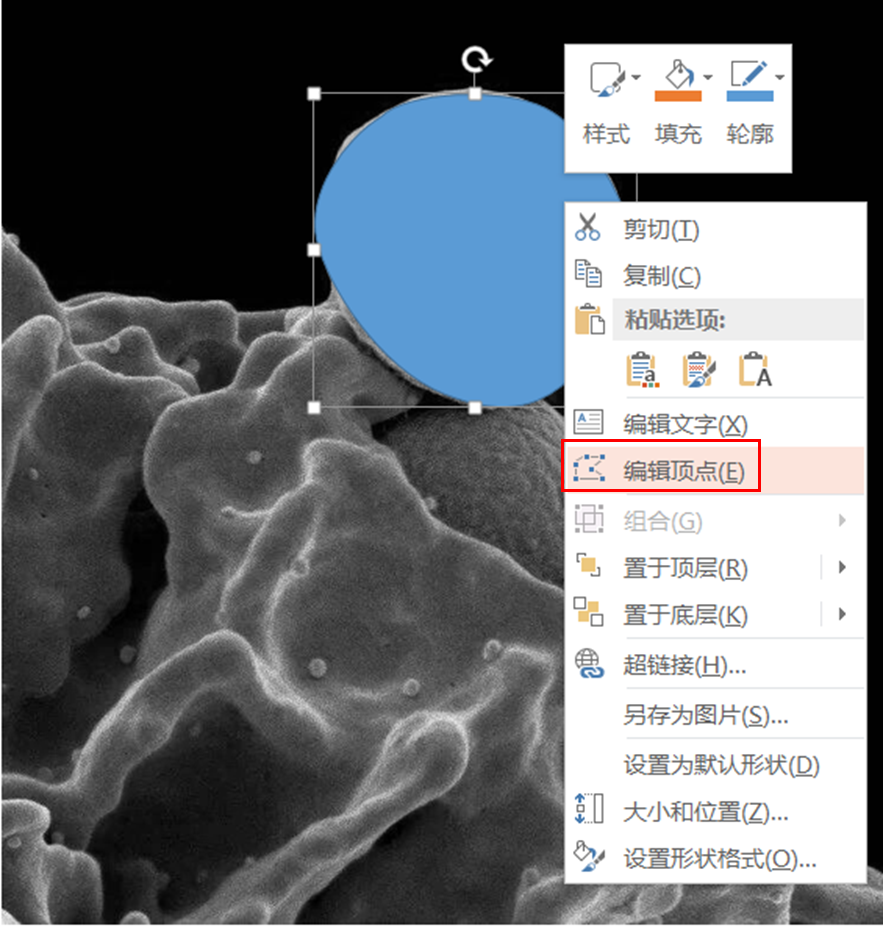

2.若需要上色的元素为规则的图形,如正方形、圆形、三角形等,可插入相应图形并对其进行调整;右键鼠标---编辑顶点,添加顶点等,用鼠标拉住需要调整的顶点,进行形状调整,保证将每个元素覆盖。

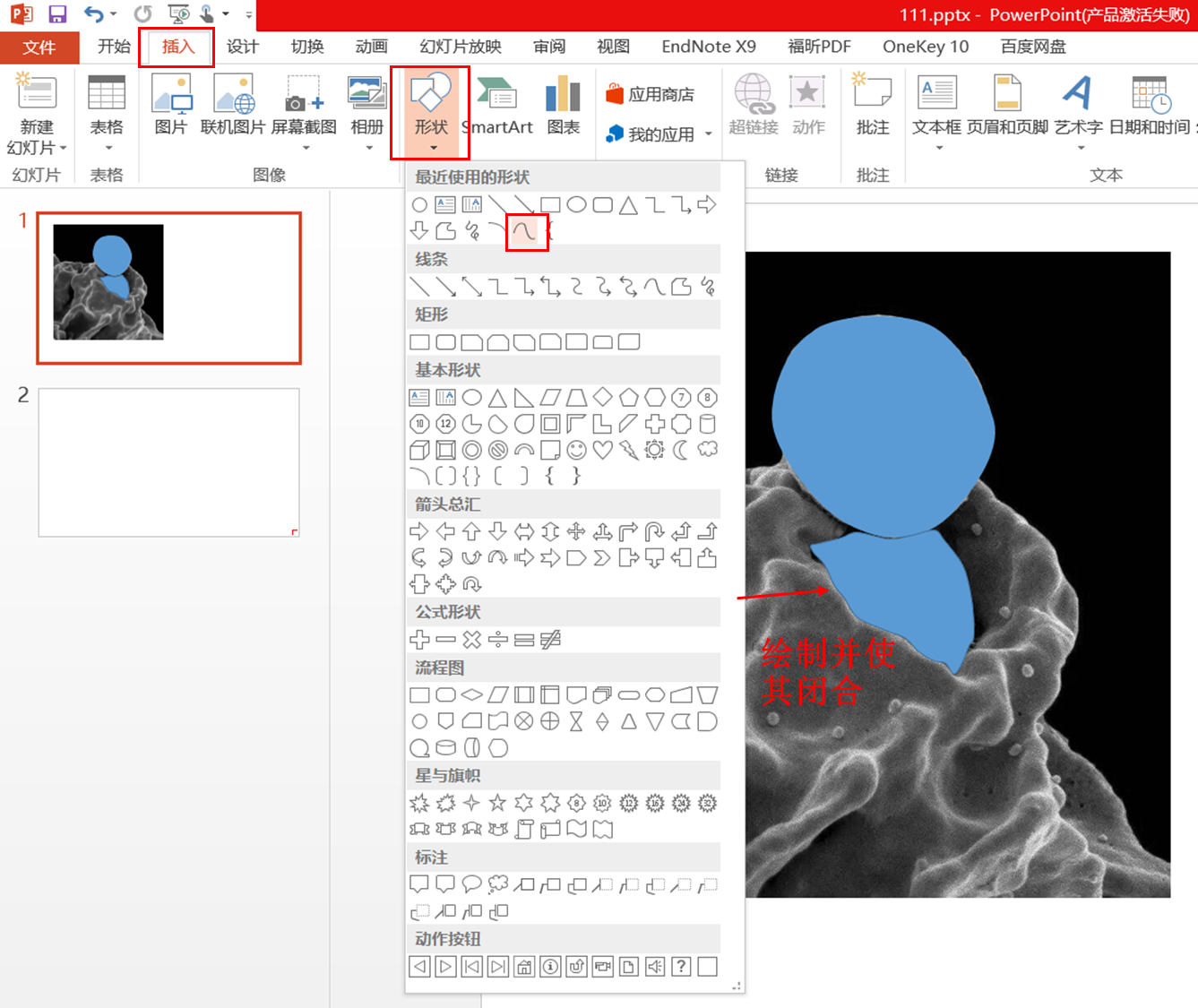

3.对于不规则的图形,可通过插入曲线绘制图形样子,首尾连接使其闭合,保证与元素相契合;

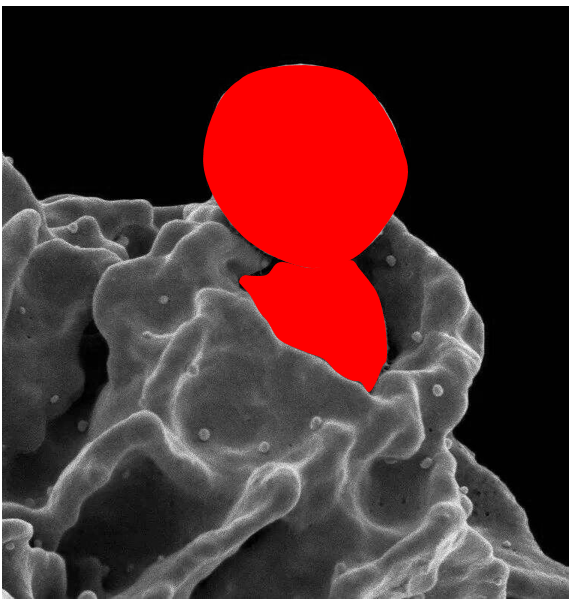

  1. 形状轮廓设置无,并修改颜色,覆盖完成之后如下图;

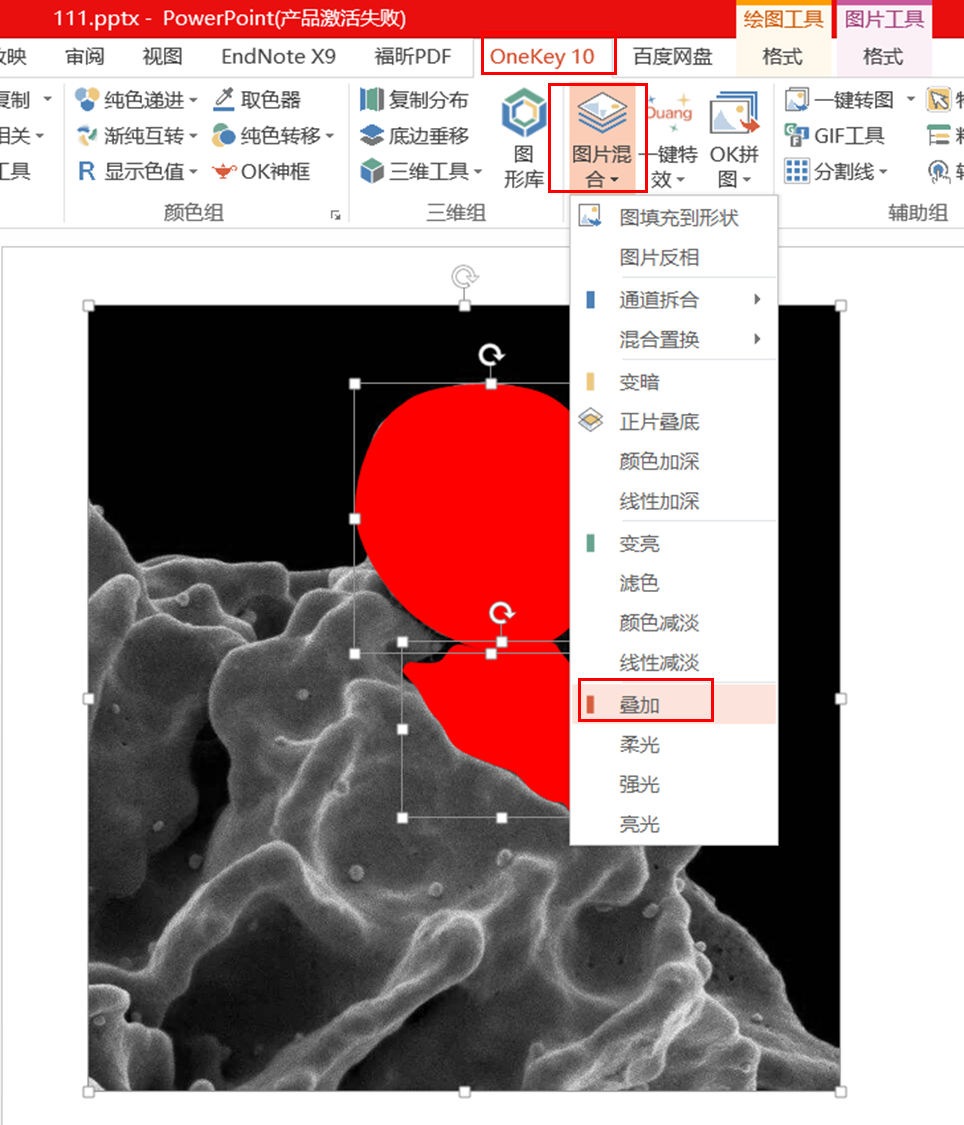

  1. 全选图形和电镜图,点击Onekey---图片混合---叠加;

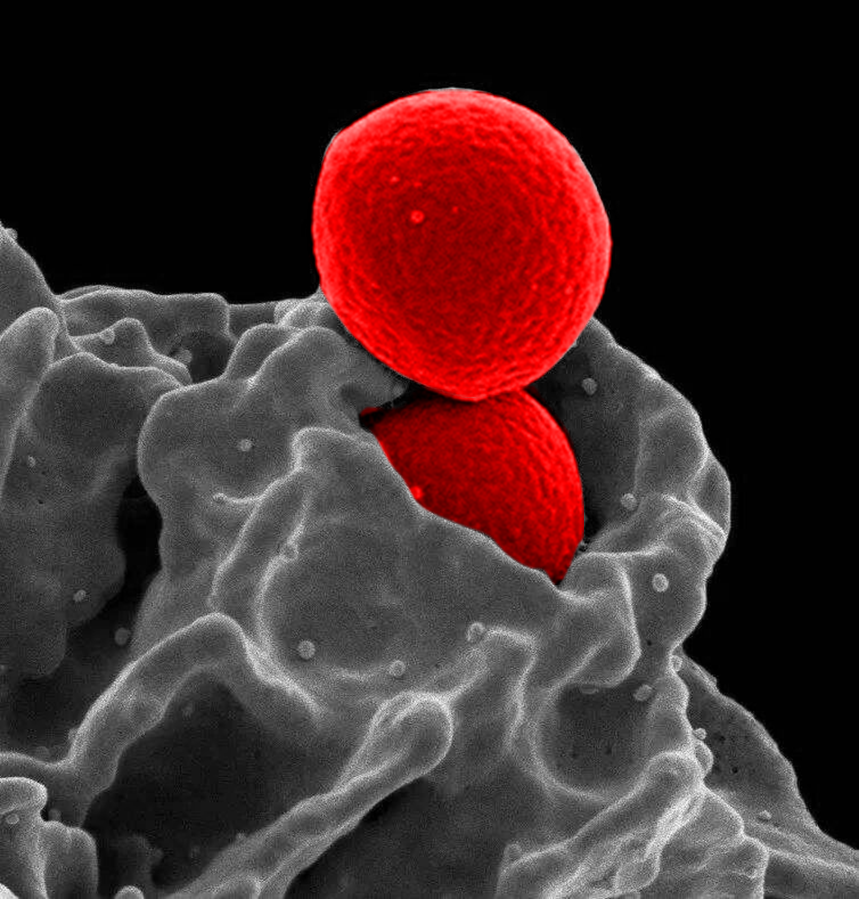

6.叠加完后的图形如下图所示,接着对其其他部分进行添加颜色;

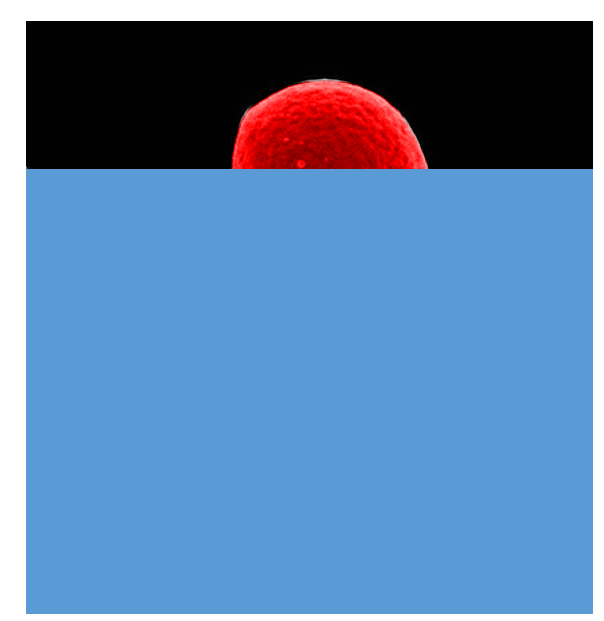

7.直接绘制一个矩形,将其覆盖其余部分;

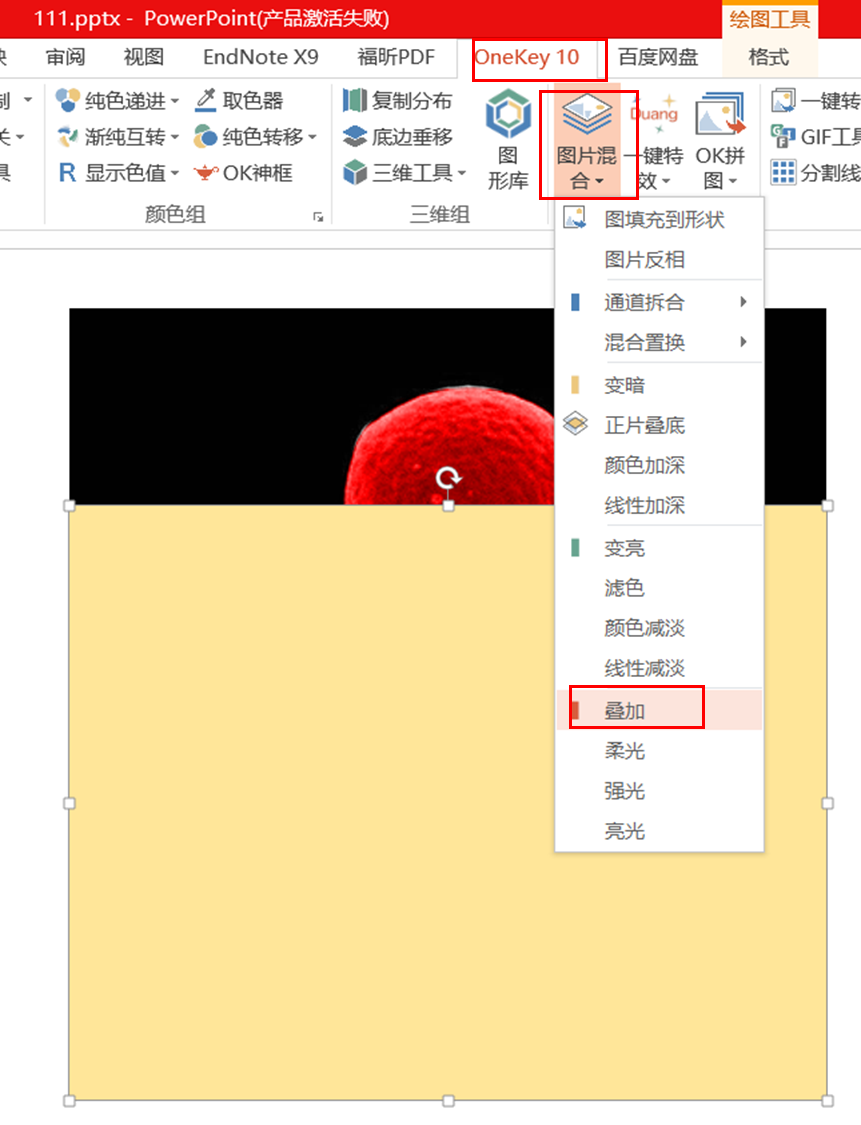

  1. 同样地,将其设置为无轮廓,修改颜色,依次点击Onekey---图片混合---叠加;

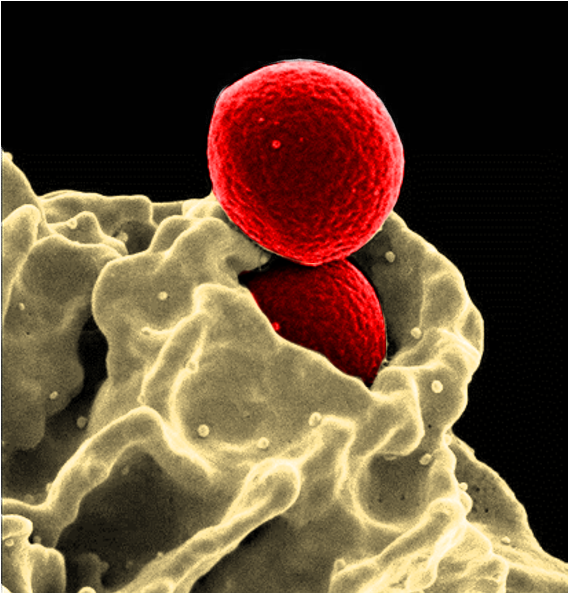

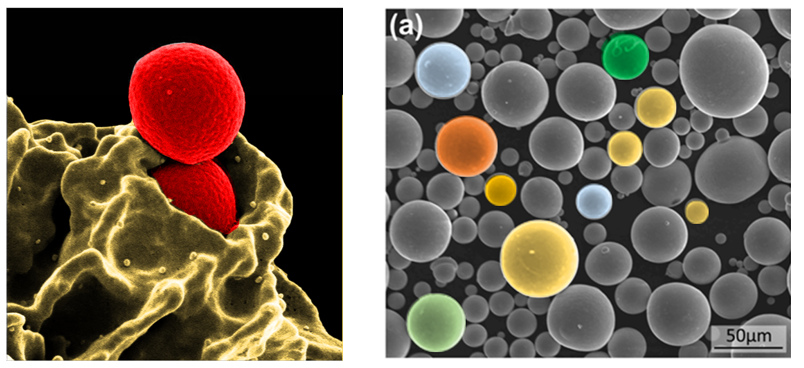

9.将前面的元素置于顶层,选中所有的电镜图和图形,复制粘贴为图形,最终效果图如下图所示:

好的数据,不该被"灰度"埋没。一张经过精细上色的电镜图,不只是更好看,更是在讲清结构与机制的能力上提升一个层级,也能够为我们的论文增添色彩,提高接收率。如果你在处理SEM图形,不妨试试这套方法------用最简单的工具,做出最"高级"的表达。

------END------
