1 新建STM32CubeMX工程
软件下载安装教程
c
https://docs.qq.com/doc/DS1JUV29DemJ6Unpj 1.1 新建工程

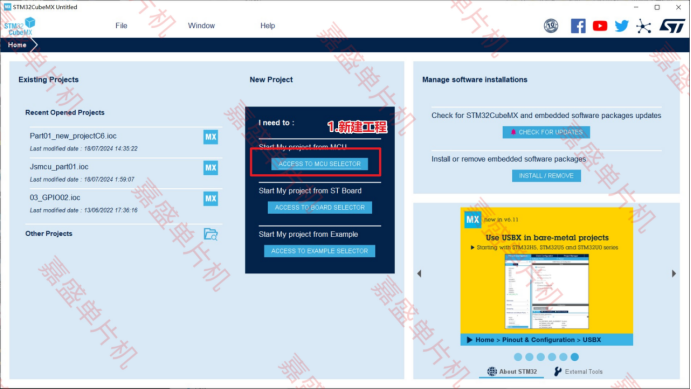

双击打开STM32CubeMX，点击"ACCESS TO MCU SELECTOR"新建工程。

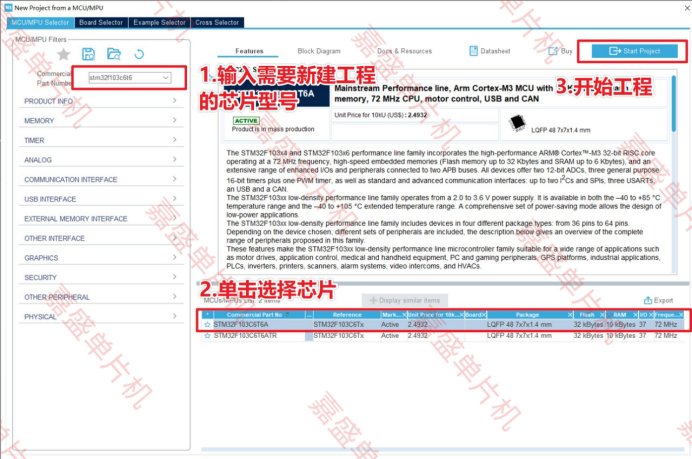

在弹出的"New Project from a MCU/MPU"窗口"Commercial Part Number"中填入"STM32F103C6"，在右半边的选项中选择对应的STM32芯片，点击"Start Project"。

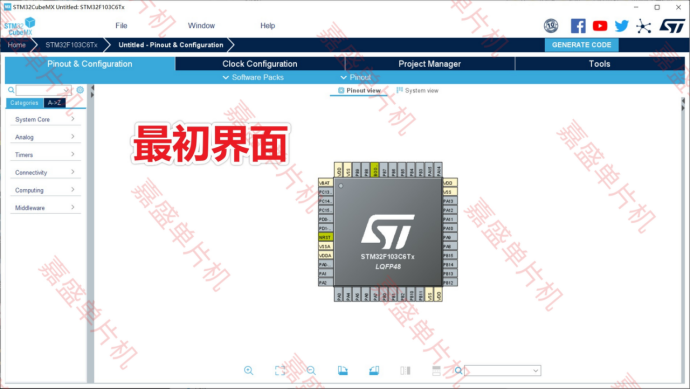

自动跳转到下面的界面。
1.2 设置晶振

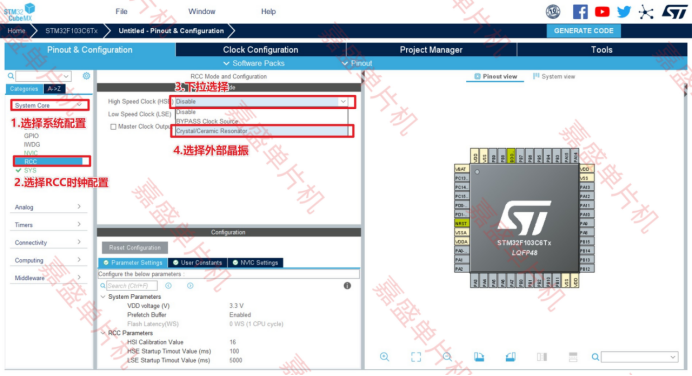

配置晶振：点击"Pinout & Configuration"，找到"RCC"，将"HSE"设置为"Crystal/Ceramic Resonator"。

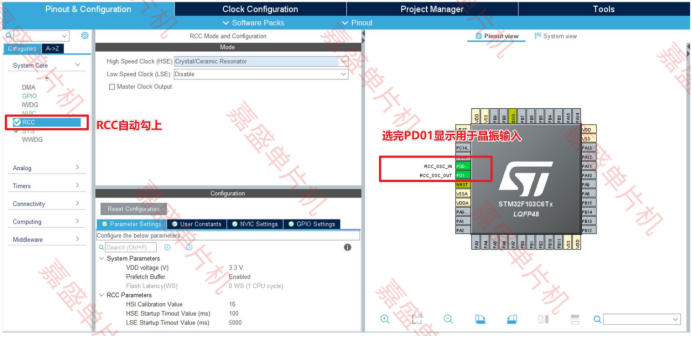

选完如下图所示
1.3 配置时钟频率

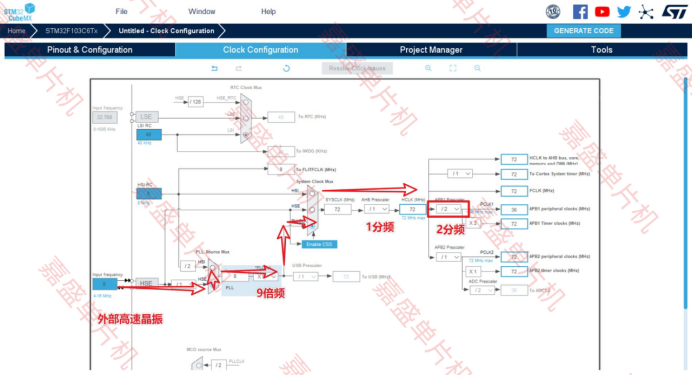

点击"Clock Configuration"，可根据自己的需要配置时钟频率，图中为两个可以参考的例子。
外部高速晶振：

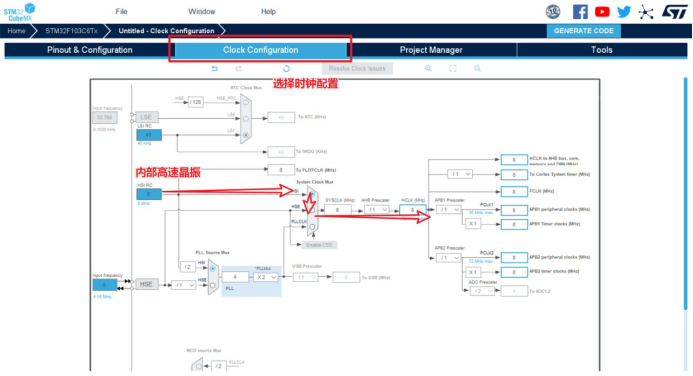

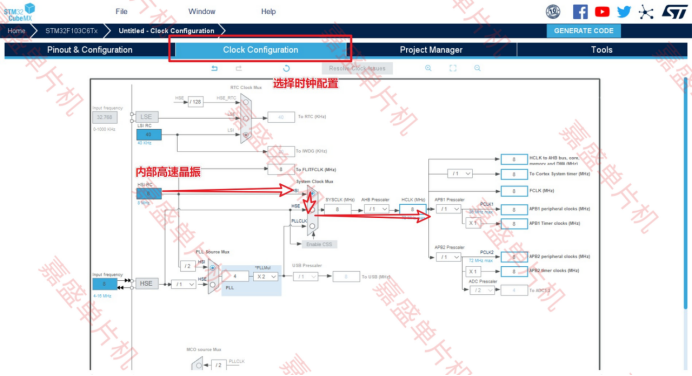

内部高速晶振
1.4 设置引脚

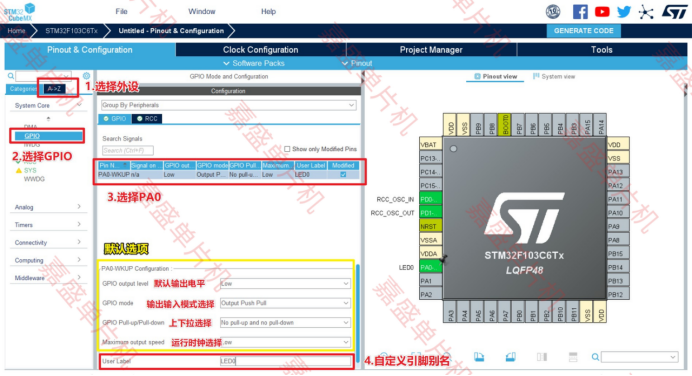

设置PA0引脚做输出，点亮LED灯。
1.5 工程配置

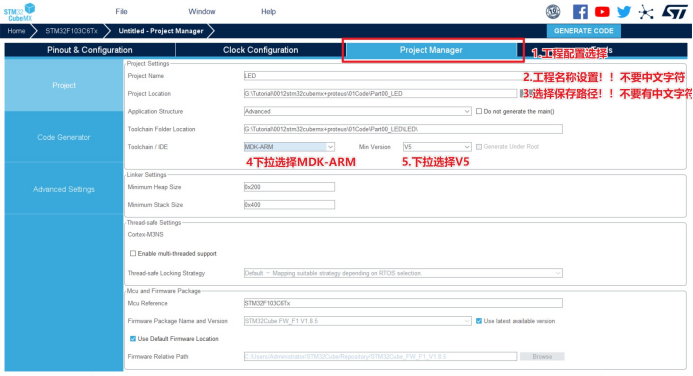

点击"Project Manager"，配置工程名和保存路径(路径需不包含中文)，在"Toolchain / IDE"中选择"MDK-ARM V5"。

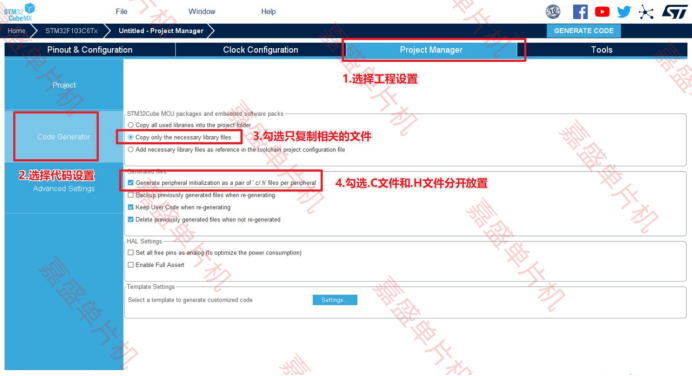

点击"Code Generator"，按照图中所示配置。
1.6 生成MDK工程

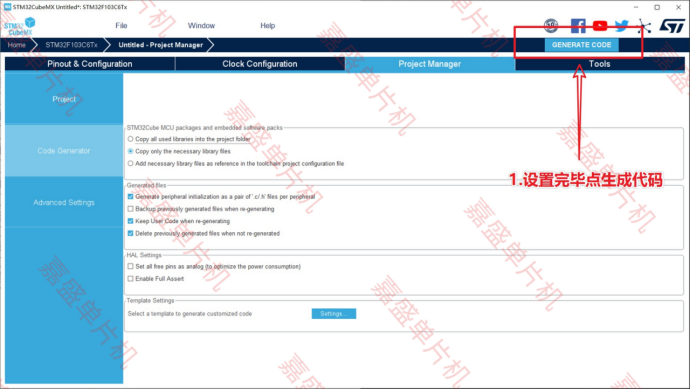

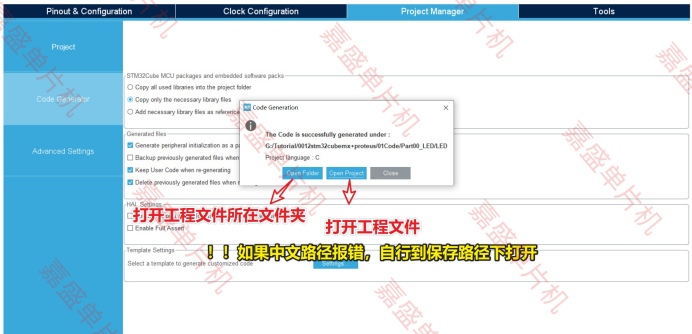

最后点击"GENERATE CODE"即可生成工程，点击"Open Project"，会自动使用Keil打开工程。如果文件路径带中文导致报错，打开工程保存找到Keil
1.7 编写代码

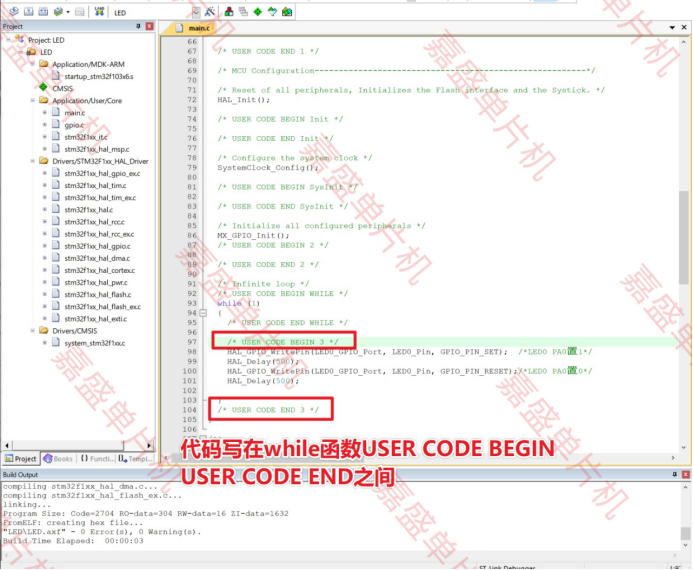

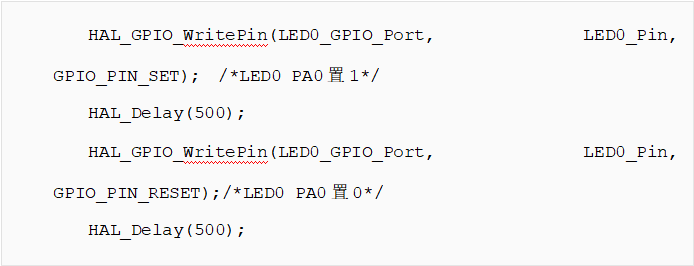

代码写在while函数USER CODE BEGIN
USER CODE END之间

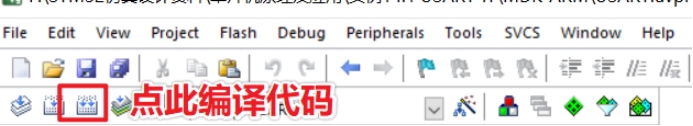

编译代码生成hex文件。一般保存在MDK-ARM(工程名称)路径下

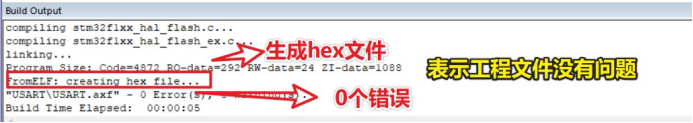

出现以下两个消息标明程序编译正常：
FromELF: creating hex file...
- 0 Error(s), 0 Warning(s).
1. Proteus仿真联合调试

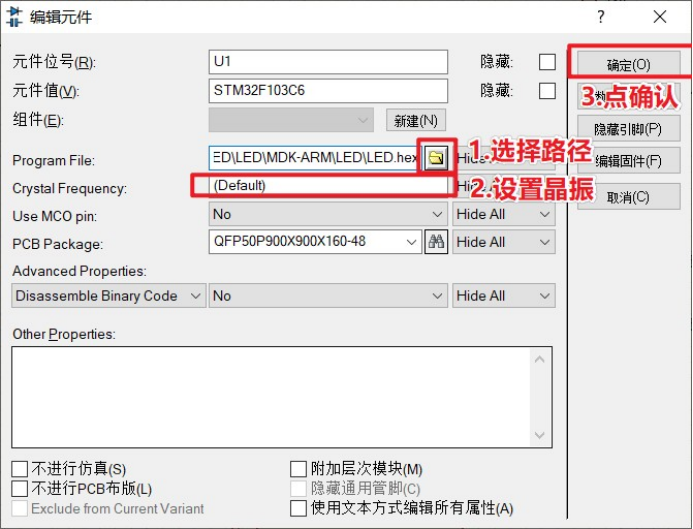

在Proteus中，双击STM32F103C6芯片，打开"编辑元件"窗口。
点击文件夹图标，配置"Program File"路径为刚刚生成的HEX文件。
配置"Crystal Frequency"为默认(Default)或者8Mhz即可，点击确认。

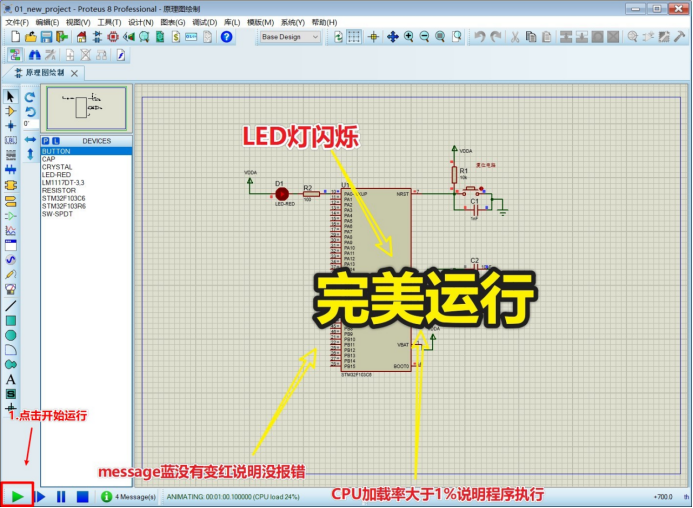

点击页面左下角的运行按钮，可以看到程序开始运行，且没有报错，表示联合调试成功。
