OSGB与3DTiles格式转换技术指南:从原理到实践

随着三维地理信息在各行业的广泛应用,模型格式的兼容性与高效性成为关键挑战。本文将围绕OSGB与3DTiles两种格式的转换展开详细探讨,为相关技术实践提供指导。

一、为什么需要OSGB转3DTiles?

行业应用背景:智慧城市、数字孪生等场景需要在网页、小程序、移动端轻量化展示三维模型,但OSGB只能在专业桌面软件使用,无法适配多终端;且城市级超大模型用OSGB加载易卡顿、崩溃,性能不足;同时OSGB非标准化,数据共享与二次开发困难。而3DTiles是OGC标准格式,可适配WebGIS平台,更适合跨系统协作。

核心诉求:3DTiles支持多终端直接打开,摆脱专业软件限制;采用瓦片金字塔动态加载,仅渲染视野内数据,大幅提升超大场景流畅度;无需专业软件,降低授权、维护成本,更新可通过URL实时同步,维护简单,能节省大量时间与资金成本;标准化格式便于无损转换、数据共享与二次开发。

二、如何将OSGB转成3DTiles?

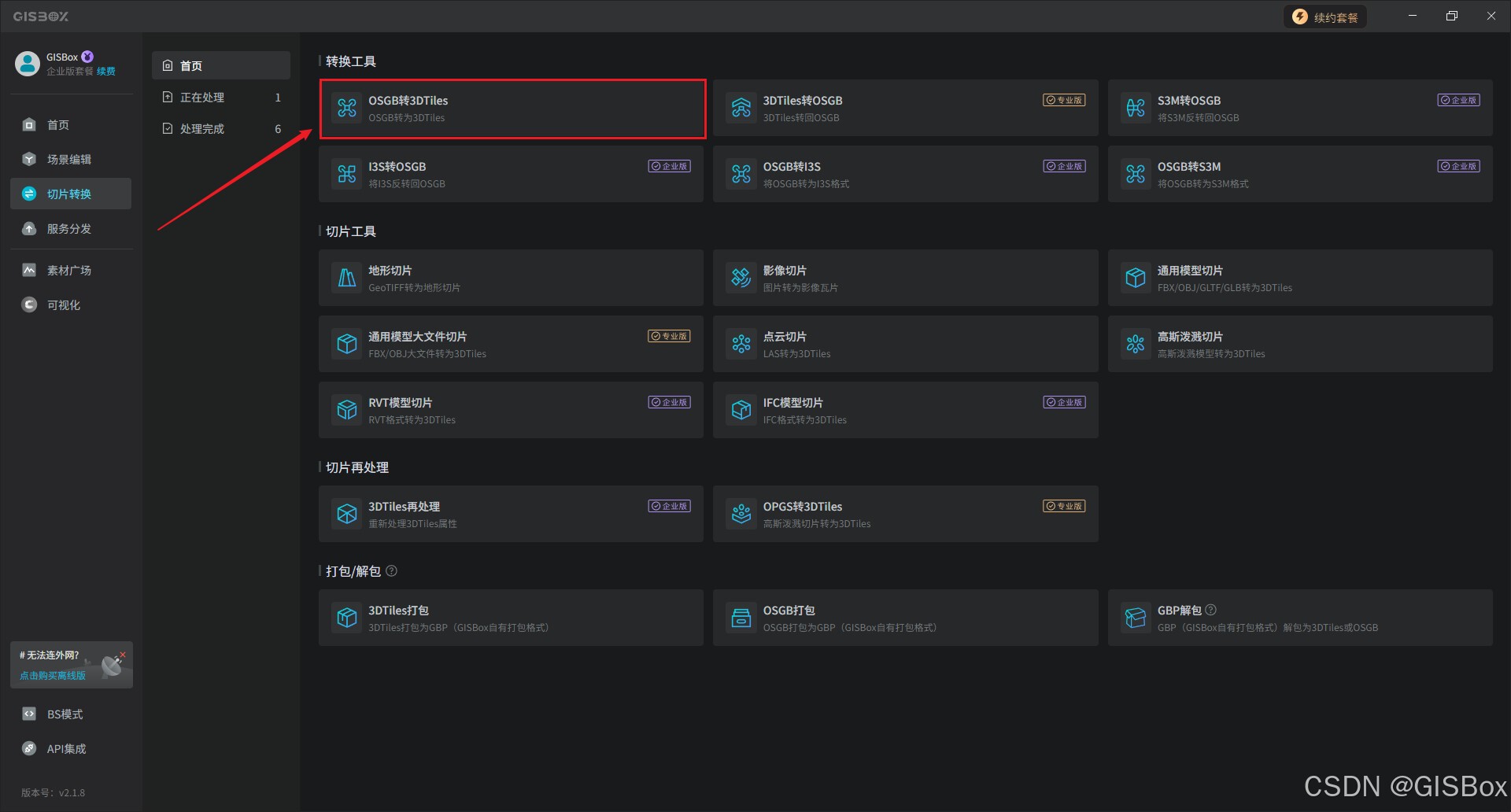

1、首先,打开GISBox的****"切片转换"**** 模块,在****"转换工具"**** 中选择****"OSGB转3DTiles"****。

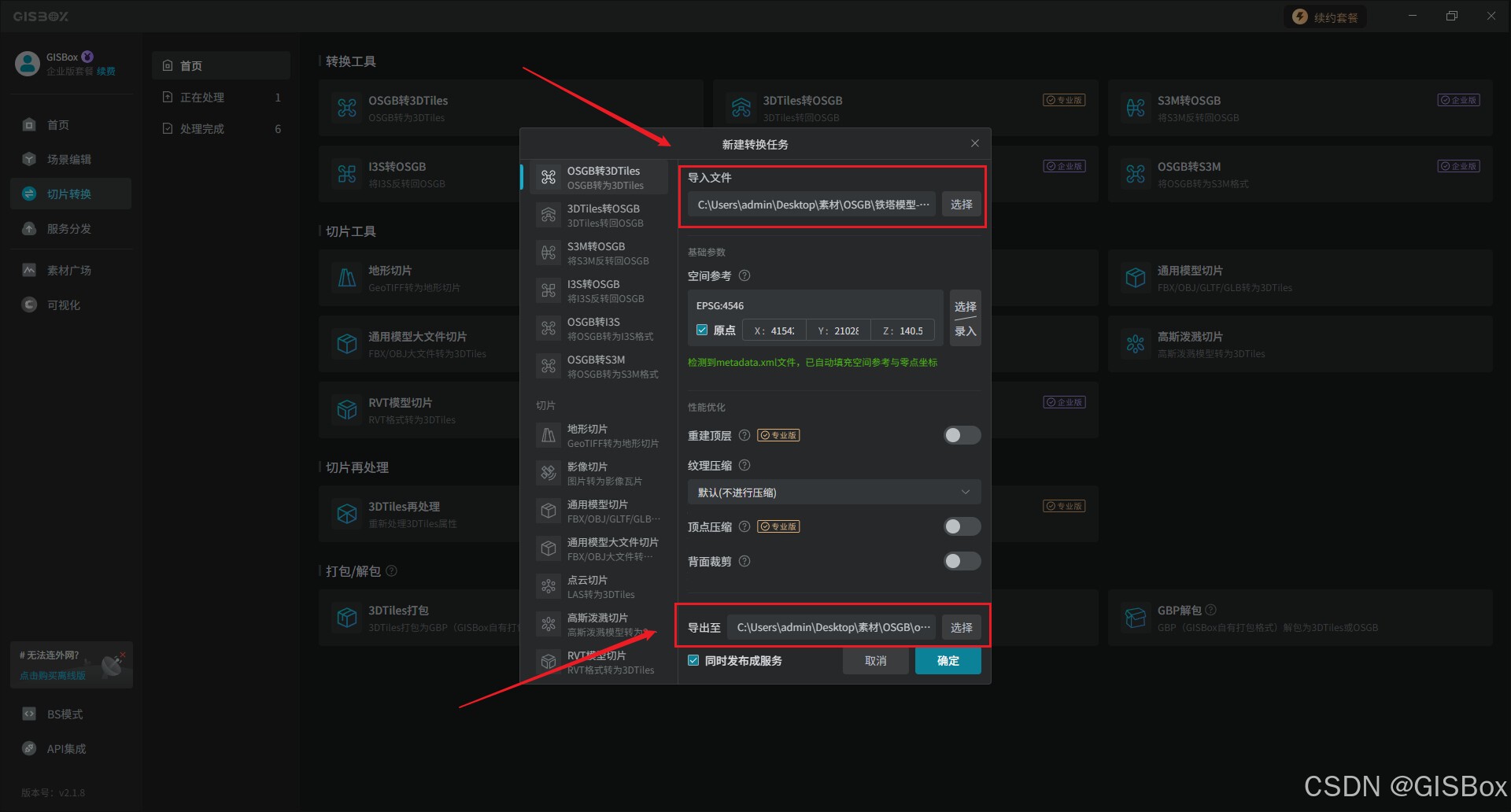

2、在弹出的****"新建转换任务"****窗口中导入本地的OSGB文件。接着再选择一下文件的导出路径,一般软件会自动默认放在OSGB文件所在的文件夹中,我们也可以不用修改。

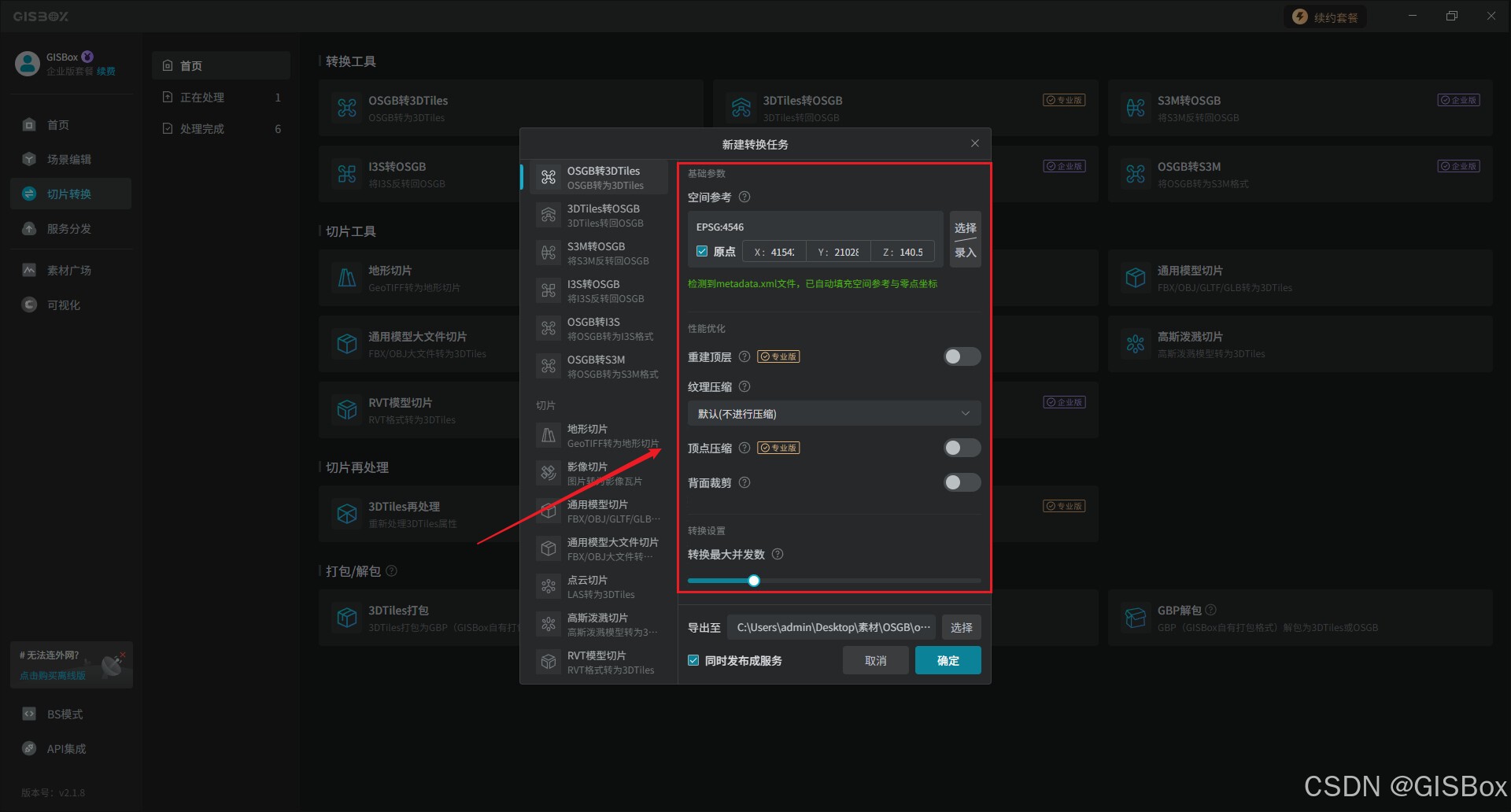

3、我可以对OSGB文件转换的各项参数进行配置,包括:基础参数、性能优化、转换设置和效果渲染等。

  • 基础参数:主要是对****"空间参考"****的设置,软件会检查到metadata.xml文件,就会自动填充空间参考和零点坐标。
  • 性能优化:主要包含****"顶层重建"**** 、"纹理压缩" 、"顶点压缩" 和****"背面裁剪"****。

顶层重建打开后可以大幅度提升3DTiles的渲染时的流畅度。

纹理压缩拥有四种压缩方式:

默认:保持原始纹理格式,不进行压缩

Webp:Google开发的现代图像格式,可减少约30%文件大小,但在旧版浏览器可能不支持

Uastc:高质量GPU纹理压缩格式,无损压缩、色彩保真度高,压缩率较低,更适合性能较高的设备或有高质量需求的场景

etc1s:基础GPU纹理压缩格式,压缩率高但有轻微失真,移动设备兼容性好,占用资源少,更适合低端设备或需要节省性能开销的场景。

顶点压缩开启后可减少数据的存储量。

背面裁剪开启后几何数据将会减少,纹理图片清晰度高。

  • 转换设置主要是对****"转换最大并发数"****的设置,一般建议不要修改,如果转换失败可以将其值减小一半,重新转换。
  • 效果渲染是对强制双面和无光照的设置,前者强制正反面都显示,后者使模型显示的效果更加真实。

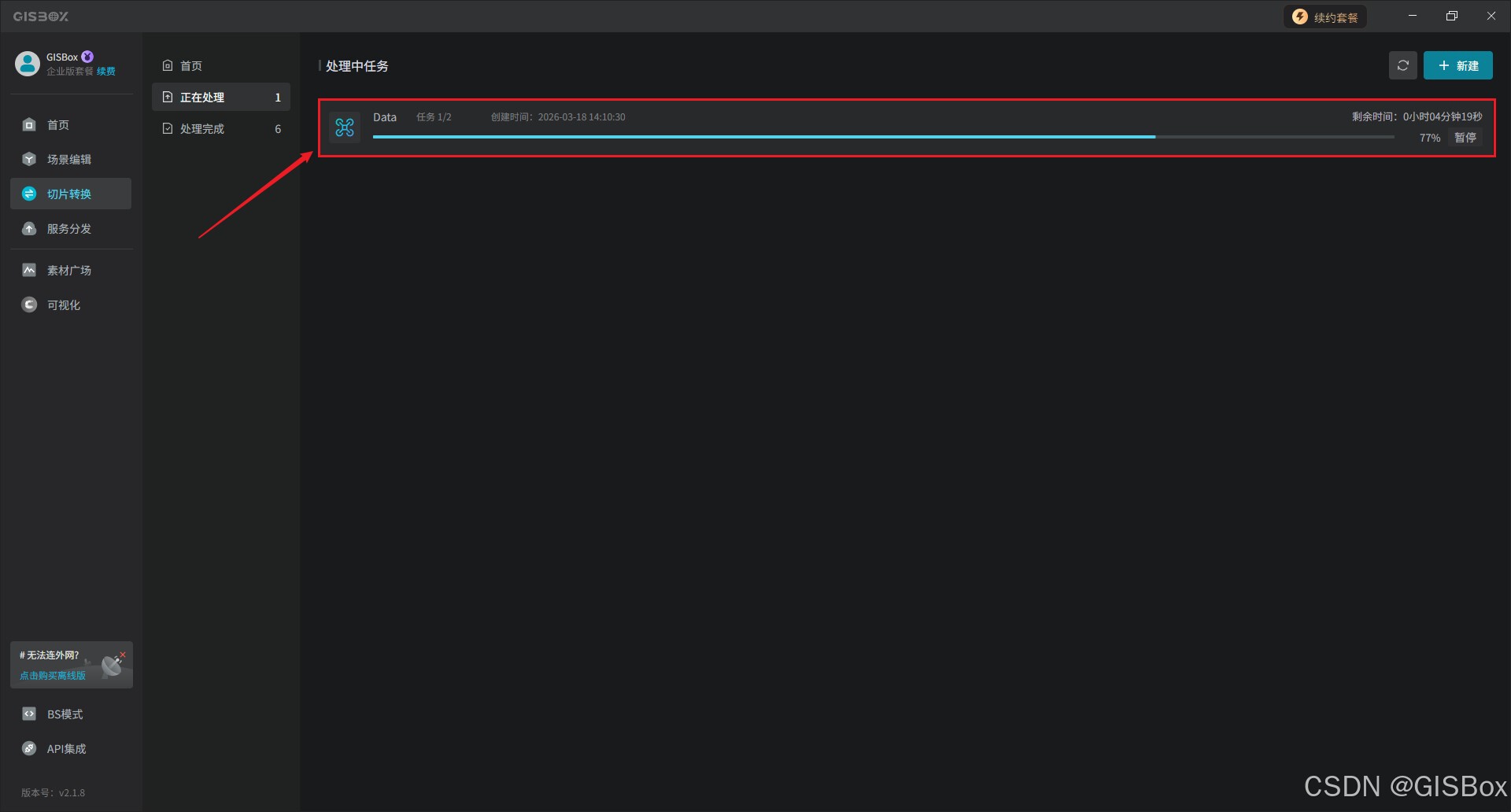

4、全部设置完成,点击****"确定"****,在任务处理列表中可以查看转换进度。

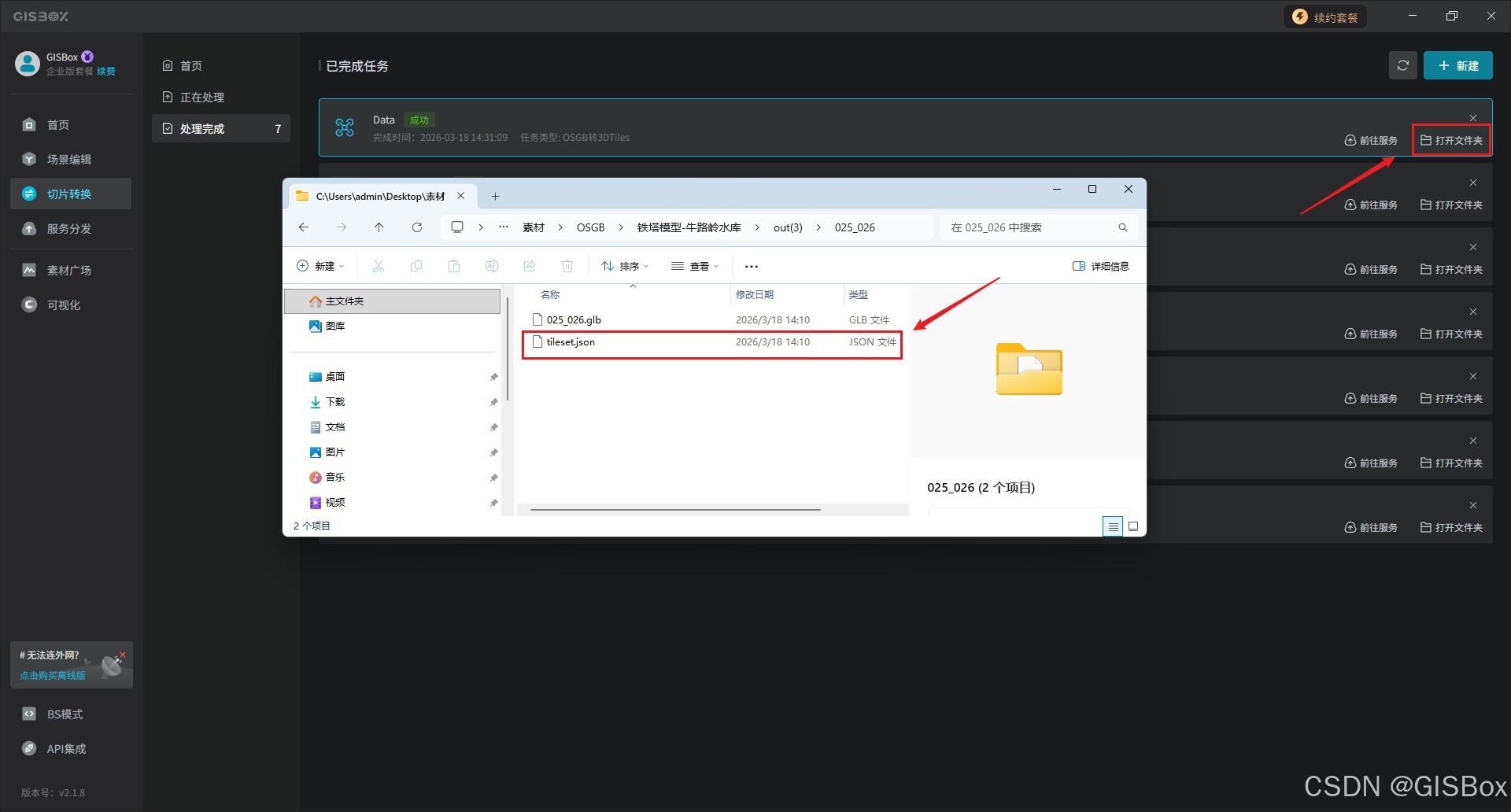

5、转换成功后,点击****"打开文件夹"****,可以看到转换后的3DTiles格式文件。

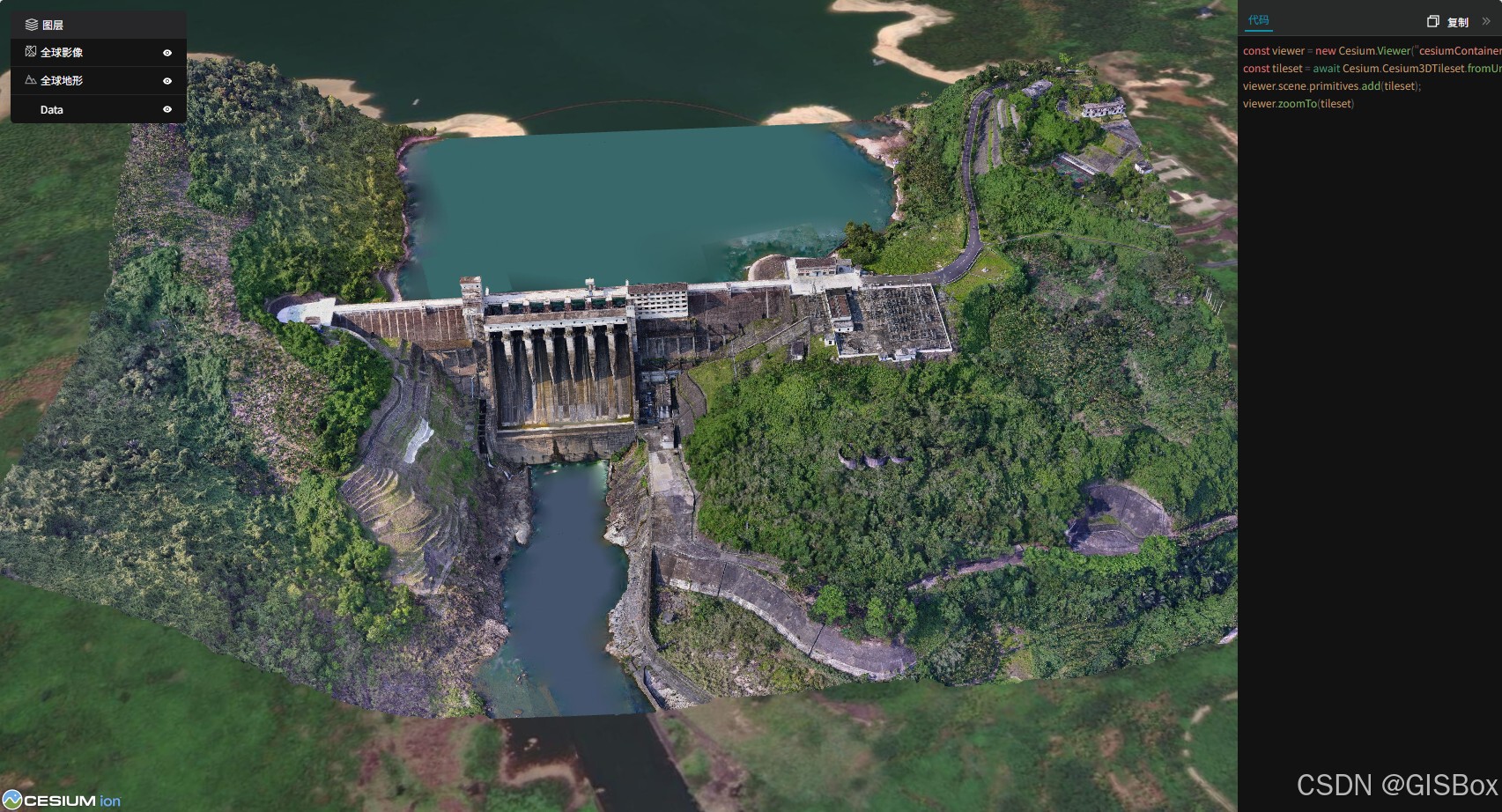

6、在服务发布中可以看到发布成功的3DTiles服务,点击****"cesium"****预览按钮,直接在历览器中查看模型效果。

综上所述,通过GISBox工具将OSGB转换为3DTiles格式,能够有效解决多终端适配、性能优化及数据标准化问题,为智慧城市、数字孪生等领域的三维模型应用提供有力支持。
