摘 要
茶树修剪机是一种用于茶园中高效修剪茶树的设备，结合了升降机构、行走机构和修剪机构的综合功能。其设计目标是提高茶园管理的自动化水平，减轻人工劳动强度，提升修剪效率。升降机构采用了2自由度的圆柱坐标型设计，能够灵活地调整修剪高度和角度，最大负载为1KG，满足大多数茶树修剪需求。升降行程可达到350mm，升降速度为200mm/s，保证了茶树修剪过程中的灵活性和高效性。手臂旋转范围为±120°，旋转速度高达360°/s，能够快速调整修剪角度，确保茶树的各个部位都能得到精准修剪。行走机构则通过精确的设计，配合合适的载重能力和宽度，确保了设备的稳定性和灵活性。行走机构的设计参数包括长度、宽度、高度等方面，具备良好的行驶性能，可以在不同的茶园地形中自如移动。修剪机构则是茶树修剪机的核心。整体设计旨在为茶园提供高效、精准、稳定的修剪解决方案，适应现代农业对自动化设备的需求，并通过合理的结构布局和优化的性能参数，实现对茶树的精细化管理。
关键词：升降机构、行走机构、修剪效率
第一章 绪论 1
1.1 选题的背景及意义 1
1.2 国内外的发展现状 2
1.2.1 国外的发展现状 2
1.2.2 国内的发展现状 3
1.3 未来的发展趋势 5
1.4 本次设计主要研究内容 6
第二章 总体设计 7
2.1 总体设计要求 7
2.2 总体设计方案 7
第三章 茶树修剪机结构设计 11
3.1 设计的原始数据 11
3.2 行走装置的设计 11
3.3 传动机构的设计 13
3.4 切割装置的设计 15
3.4.1 x轴和y轴滚珠丝杠螺母副的计算与选型 15
3.4.2 各轴驱动电机选型 16
第四章 三维建模和有限元分析 18

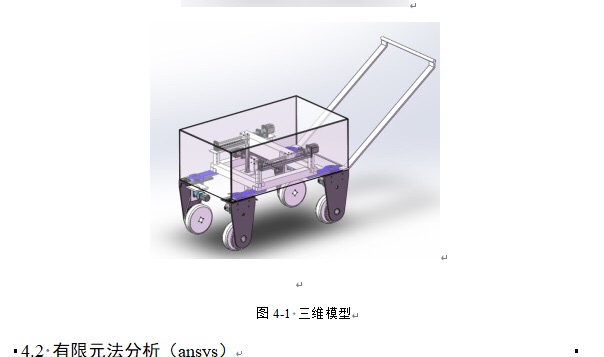

4.1 三维建模(solidworks) 18
4.2 有限元法分析（ansys） 19
4.2.1 选择材料 20
4.2.2 网格划分 20
4.2.3 施加载荷 21
4.2.4 后处理 21
第五章 总结和展望 24
5.1 总结 24
5.2 展望 25
致谢 26
参考文献 27
1.1 选题的背景及意义
随着我国茶叶产业的快速发展和茶园规模的不断扩大，茶叶的种植与管理面临着越来越大的挑战。茶树的修剪是茶园管理中的一项关键工作，直接影响着茶树的生长、产量和质量。传统的人工修剪不仅劳动强度大，效率低，而且受限于操作人员的技术水平和体力，修剪质量不稳定，且容易造成茶树的损伤。因此，如何提高茶树修剪的效率、降低人工成本、提升修剪质量，已经成为现代茶园管理中的重要课题。在这一背景下，茶树修剪机的设计与应用显得尤为重要，它能够替代传统的人工修剪，实现高效、精准、自动化的作业方式。
茶树修剪机的出现不仅仅是对传统人工修剪方式的替代，更是农业机械化发展的必然趋势。茶树作为一种特殊的经济作物，其修剪工作不仅要考虑到茶树的生长特性，还需要关注修剪的时机、修剪的高度以及修剪的精细度等多方面因素。传统的手工修剪由于受限于作业人员的经验和技能，修剪效果常常不一致，甚至可能导致茶树的生长受到影响，影响茶叶的产量和质量。而茶树修剪机通过精密的设计，能够自动化地完成修剪任务，保障修剪的均匀性和标准化。通过合理的结构设计，茶树修剪机能够有效提高修剪的速度，减少人工成本，同时避免人为因素对修剪效果的影响，确保茶树修剪的质量和效率。
在茶树修剪机的结构设计过程中，需要充分考虑茶园的实际需求与环境特点。首先，茶树修剪机必须具备较强的适应性，能够应对不同种类的茶树、不同生长阶段以及不同地形的需求。例如，在茶园中，茶树的生长高度和分枝情况可能存在较大差异，修剪机的设计必须能够灵活调整修剪的高度、角度和精度，以适应各种情况。其次，茶树修剪机的设计应注重效率与安全的平衡。修剪速度和作业效率必须得到提升，以满足大面积茶园的作业需求；而与此同时，机器的运行安全性也必须得到充分保障，避免对茶树造成过度损伤。最后，茶树修剪机的结构设计还需要考虑到维修和保养的便利性，以保证机器的长期稳定运行和降低维护成本。因此，茶树修剪机的设计不仅是技术创新的体现，更是现代农业对自动化、精细化管理的迫切需求，具有重要的理论和实践意义。通过对茶树修剪机的研究和设计，不仅能够提升茶叶生产的效率和质量，还能为我国农业机械化水平的提高贡献力量，推动我国茶叶产业的可持续发展。
1.2 国内外的发展现状
1.2.1 国外的发展现状
随着农业机械化的不断发展，国外在茶树修剪机械化方面也取得了显著进展。尤其是在茶叶生产大国，如日本、印度、斯里兰卡等国家，茶树修剪机的研发和应用已有较长的历史。这些国家的茶叶生产规模较大，茶树修剪不仅是生产管理中的重要环节，也是提高茶叶质量和产量的关键。因此，茶树修剪机的设计和应用不断得到优化，以适应不同茶园的作业需求。在这些国家，茶树修剪机的研究主要集中在如何提高修剪效率、保证修剪质量和减少对茶树的损害等方面。
在日本，茶叶产业一直是重要的经济支柱。由于日本茶园的规模相对较小，茶树的修剪更加注重精细化和高效率。日本的茶树修剪机设计上注重小型化、灵活性和精准度，许多设计专注于适应不同茶树生长状况的自动调整系统。例如，一些先进的茶树修剪机配备了可调节的修剪头和可变的修剪高度，能够根据茶树的高度、分枝情况进行精准修剪，避免对茶树的损伤。日本的茶树修剪机在结构设计上多采用轻巧的材质，并结合电动和机械传动系统，提高了操作便捷性和作业效率。此外，随着智能化技术的发展，一些茶树修剪机开始集成传感器、图像识别和人工智能技术，能够自动识别茶树的生长状态，从而实现更加精准的修剪作业。
在印度和斯里兰卡等茶叶生产大国，茶树修剪机的研发则更多地侧重于提高作业效率和降低人力成本。由于这些国家的茶园通常面积较大，茶树修剪作业的劳动力需求巨大，因此高效、经济的修剪设备尤为重要。印度和斯里兰卡的茶树修剪机通常以机械化操作为主，采用大功率的动力系统和宽幅的修剪刀具，以提高修剪速度，适应大规模茶园的需求。这些国家的茶树修剪机一般具备较强的适应性，可以在不同类型的茶园地形和气候条件下稳定运行。此外，印度和斯里兰卡的修剪设备也在不断向自动化和智能化方向发展，尽管与日本相比，这些国家的茶树修剪机智能化程度稍低，但在提高工作效率、降低人工成本方面已有了显著的突破。
在欧美等发达国家，茶树修剪机的研究方向主要集中在智能化和环保性上。随着自动化技术和环保意识的提高，许多欧美国家的茶树修剪机开始结合现代传感技术、机器学习以及无人驾驶技术等进行创新设计。例如，利用激光传感器和视觉识别技术，修剪机可以精准检测茶树的形态和修剪需求，自动调整工作模式，最大限度减少对茶树的损伤。同时，这些设备也注重减少能耗和排放，采用电动或混合动力系统，符合绿色环保要求。欧美的茶树修剪机不仅在操作上更加智能化，而且在舒适性和安全性方面也做了很多改进。操作人员可以通过远程控制和监控系统实时掌握修剪进度，进一步提高作业效率和安全性。
总的来说，国外茶树修剪机的研究和应用已经取得了不同程度的进展。不同国家根
