一、项目背景

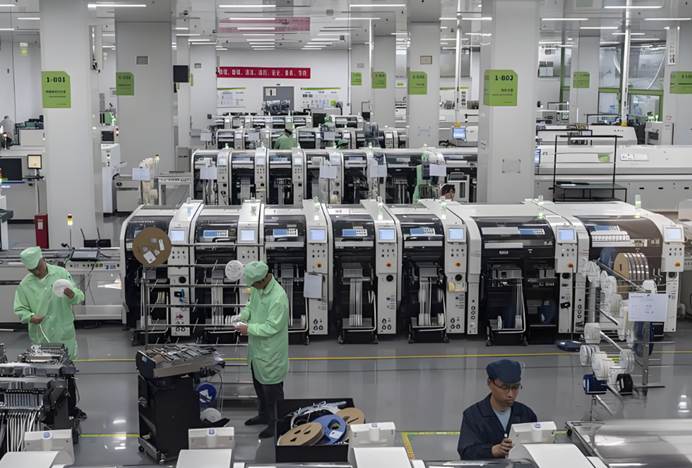

本次项目落地于国内某大型3C电子精密组装工厂，聚焦智能手机中框自动化组装产线，属于当前工业自动化领域高增速、高前景的主流场景，也是工业物联网落地的核心赛道。随着消费电子行业对生产精度、效率、数字化管控要求持续提升，该产线采用国产头部品牌信捷 PLC作为核心控制单元，依托EtherNet/IP总线协议实现产线伺服、气缸、夹具等控制设备的闭环联动，保障组装精度与产能达标。
产线现场配套部署了大量标准TCP/IP协议设备，包括视觉定位相机、扭力监测模块、温湿度传感器、物料扫码器、工位运行记录仪等，这类设备仅支持标准TCP/IP协议通信，与信捷PLC的EtherNet/IP工业总线协议底层不兼容，无法直接组网互通。工厂推进数字化车间改造，急需搭建完善的工业物联网数据链路，实现生产数据全自动采集、设备状态实时监控、工艺参数远程可调，而协议壁垒成为升级核心瓶颈，亟需专用工业网关完成协议转换，打通控制层与感知层的数据通道。
二、功能简介
项目核心依托塔讯 TX 181-RE-EIS-TCP/IP 工业网关，实现两大核心功能，全面满足工业自动化与工业物联网升级需求：

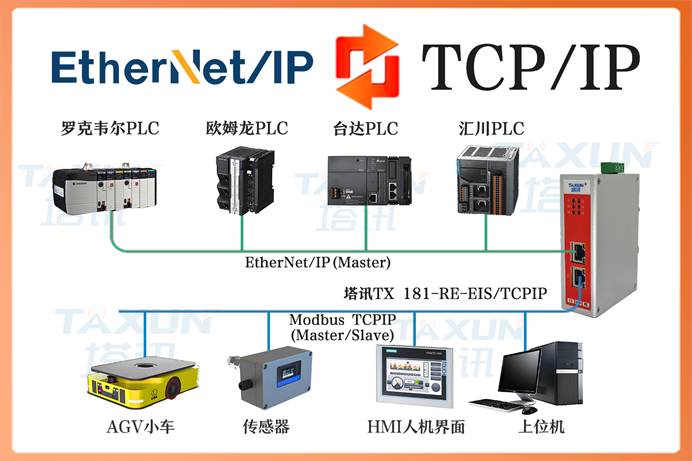

1.EtherNet/IP 转 TCP/IP 双向协议转换：网关作为专用总线协议转换设备，稳定以EtherNet/IP从站身份对接信捷PLC，同时以TCP/IP主站身份对接现场采集设备，实现控制指令下发、现场数据回传的双向透明传输，数据传输延迟≤5ms，无丢包，适配工业现场高实时性要求。
2. 工业数据一站式采集上传 ：网关兼具数据采集器功能，可批量采集多台TCP/IP设备的运行参数、工艺数据、质量信息，完成数据标准化处理后，同步上传至信捷PLC与工厂管理系统，支持断点续传、数据缓存，保障数据完整可追溯，助力工业物联网数据中台搭建。
设备采用工业级设计，宽温运行、抗强电磁干扰，支持7×24小时不间断工作，适配3C电子车间无尘、高节拍的严苛工况，配置界面简洁，运维人员可快速上手。
三、系统架构与可视化拓扑图

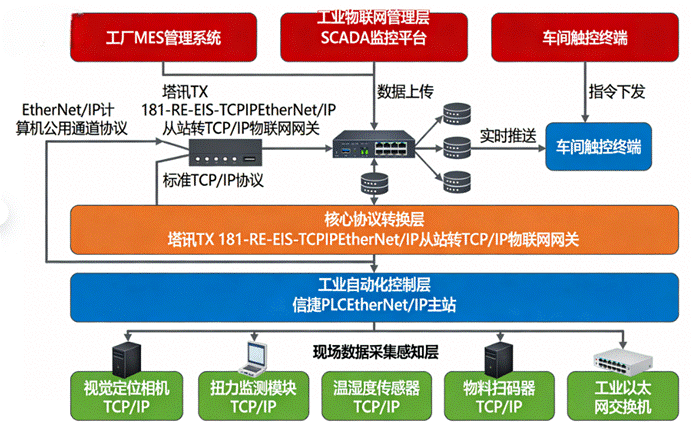

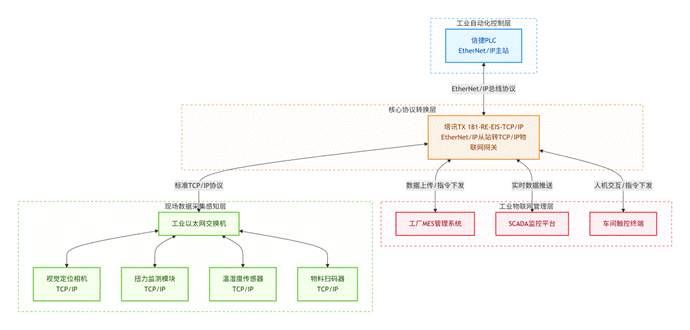

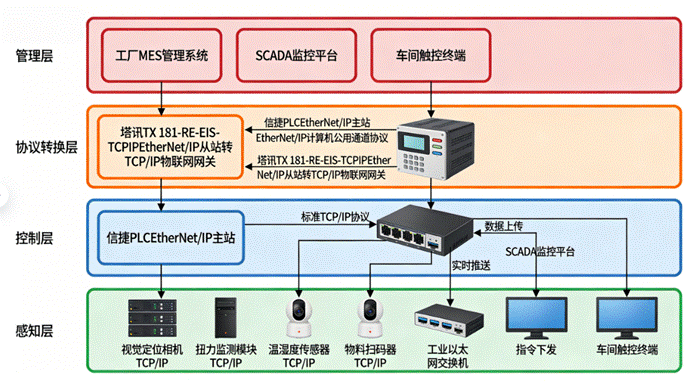

本次项目采用塔讯 TX 181-RE-EIS-TCP/IP 总线协议网关 作为核心通信设备，网关定位为EtherNet/IP从站转TCP/IP协议智能网关，搭建"控制层-协议转换层-感知层-管理层"四层标准化架构，实现全链路数据互通，拓扑图如下：
四、项目核心痛点
1. 总线协议不兼容，通信无法打通：信捷PLC采用EtherNet/IP工业总线协议，现场TCP/IP采集设备为通用以太网通信模式，二者协议架构差异大，无法直接对接，控制指令与现场数据双向传输受阻，设备处于信息孤岛状态。
2. 数据采集依赖人工，效率低下 ：无专业数据采集器实现自动化采集，工位数据、设备参数、良品率等核心信息靠人工手抄录入，数据滞后超1小时，误差率高，无法支撑实时生产调度与工艺优化。
3. 运维被动，生产稳定性差：设备分散无统一监控平台，故障只能事后抢修，平均响应时间超35分钟，影响产线节拍；现场电磁干扰强，原有零散通信易中断，工业自动化生产连续性难以保障。
4. 数字化升级断层，难以接入管理系统：生产数据无法上传至工厂MES与SCADA系统，工业自动化与信息化脱节，无法实现精益管控、产能分析与质量追溯，不符合工业物联网升级要求。
五、现场实施配置步骤

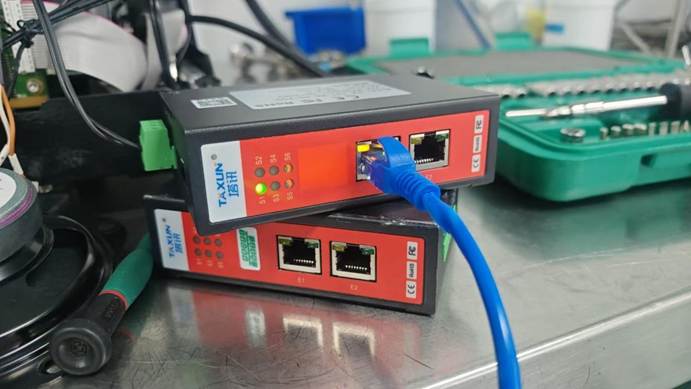

1. 硬件安装组网 ：将塔讯 TX 181-RE-EIS-TCP/IP 总线协议网关固定于产线电控柜DIN导轨，接入24VDC工业电源；用工业网线分别连接网关EtherNet/IP接口与信捷PLC以太网口，网关TCP/IP接口与现场交换机、中控交换机联通，完成硬件接线，检查设备指示灯正常亮起。
2.IP 地址规划配置：调试电脑设置与网关同网段IP，登录网关网页配置后台，分别设置EtherNet/IP侧IP（与信捷PLC同网段）、TCP/IP侧IP（与现场采集设备同网段），避免IP冲突，保存配置并重启网关生效。
3. 信捷 PLC 侧组态配置：打开信捷PLC编程软件，添加EtherNet/IP从站设备，扫描识别塔讯网关，配置输入输出数据映射区，定义数据长度与传输速率，匹配网关通信参数，完成PLC端组态，确保PLC成功识别网关。
4.TCP/IP 设备参数配置：在网关后台添加各TCP/IP设备节点，设置设备IP、通信端口、采集地址与周期，配置数据解析规则，将现场设备数据映射至PLC对应寄存器，实现点位一一对应。
5. 联调测试与上线：启动产线试运行，监控PLC寄存器数据与现场采集数据一致性，测试指令下发响应速度，优化通信参数，排查延迟与丢包问题，调试合格后正式投入生产运行。
六、应用效果与实施前后对比
（一）实施前现状
1.协议完全隔离，信捷PLC无法读取TCP/IP设备数据，人工记录数据误差率超12%，数据滞后严重；
2.无自动化采集手段，设备状态无法实时监控，故障响应慢，产线停机率偏高，工业自动化水平偏低；
3.数据无法上传管理系统，工业物联网架构缺失，生产调度、质量管控依赖经验，数字化升级停滞；
4.通信稳定性差，电磁干扰易导致断连，运维工作量大，人工成本与停机损失居高不下。
（二）实施后效果
1.彻底打通EtherNet/IP与TCP/IP协议壁垒，通过智能网关实现双向稳定通信，数据采集精准度达99.9%，完全替代人工记录；
2.搭建完整工业物联网链路，现场数据实时上传PLC与MES系统，SCADA平台实现全产线可视化监控，故障响应时间缩短至5分钟内，停机率降低55%；
3.工业自动化管控升级，信捷PLC可根据采集数据自动微调组装参数，产品良品率提升2.8%，生产效率提升11%；
4.工业级工业网关保障24小时稳定运行，抗干扰能力强，通信零中断，运维工作量减少65%，运维成本大幅下降；
5.实现生产数据全采集、全追溯，为工艺优化、产能分析提供数据支撑，顺利完成数字化车间改造，符合工业物联网升级标准。
七、项目总结
本次3C电子精密组装产线升级项目，通过塔讯TX 181-RE-EIS-TCP/IP网关，成功实现信捷PLC（EtherNet/IP协议）与TCP/IP设备的无缝通信，精准解决了工业自动化场景中总线协议不兼容、数据采集难、数字化转型受阻的行业共性难题，是物联网网关在工业物联网落地中的典型实战案例。
项目充分体现了总线协议 转换设备的核心价值，网关集协议转换、数据采集器功能于一体，既保障了工业自动化生产的稳定性与实时性，又打通了数据上下行通道，实现"控制+采集+管理"三位一体闭环，助力3C电子行业实现自动化向智能化转型。
该方案具备改造成本低、实施快、稳定性高、适配性强的优势，可广泛复制到3C电子、新能源、半导体等主流工业场景，为中小企业工业自动化升级、工业物联网落地提供了高效可行的解决方案，也印证了专业工业网关在工业数字化转型中的核心地位。
