现代智能汽车系统——SOME/IP与DDS2

摘要：RTPS（实时发布订阅协议）作为DDS的核心通信协议，实现了跨平台、跨厂商的无障碍通信。其关键技术包括：1）采用PIM/PSM分离架构，支持从嵌入式到服务器的多平台部署；2）使用CDR编码解决字节序差异；3）高效报文结构支持多子消息封装；4）通过PDP和EDP实现去中心化自动发现。开发验证可通过Python（快速原型）或C++（工业级实现），配合Wireshark进行协议分析。RTPS的三大解耦特性（供应商、网络、时间）使其成为车载通信等实时系统的理想选择。（149字）

如果说 DDS 是上层的"调度大脑"，那么 RTPS (Real-Time Publish-Subscribe) 就是它那双"强健的腿"。

RTPS 是由 OMG 组织定义的 线缆协议（Wire Protocol） 。它的核心使命只有一个：确保不同厂家开发的 DDS（如 RTI Connext, eProsima FastDDS, CycloneDDS）能在同一个网络里无障碍地"对话"。

1. 跨平台通信的秘诀：PIM 与 PSM 的分离

RTPS 之所以能跨越 Windows、Linux、QNX 甚至是无系统的嵌入式环境，是因为它在设计上采用了平台无关模型 (PIM) 和 平台特定映射 (PSM) 的分离架构。

PIM (Platform Independent Model): 定义了 DDS 的逻辑行为（比如：数据怎么分发、QoS 怎么生效、心跳包怎么发）。这一层不关心你是用 UDP 还是串口。
PSM (Platform Specific Mapping): 定义了逻辑包如何变成真正的比特流。目前最主流的映射是 RTPS over UDP/IP。

2. 数据的"统一语言"：CDR 序列化

不同计算机存储数据的方式不同（比如大端与小端字节序）。为了实现跨平台，RTPS 采用了 CDR (Common Data Representation) 编码。

对齐规则： CDR 规定了基本数据类型（int, float 等）在流中的对齐方式。
自适应字节序： 在 RTPS 报文头中有一个标志位，告诉接收方："这包数据是用小端格式写的"。如果接收方是高大端的架构（如某些车载微控制器），它会自动进行字节翻转。这保证了 Intel 芯片的 PC 能听懂 NXP 芯片的 ECU 在说什么。

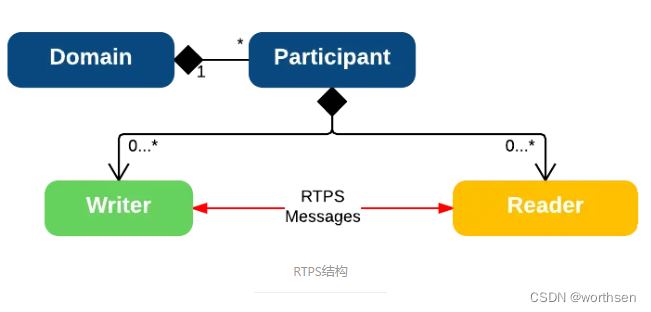

3. RTPS 报文的"套娃"结构

RTPS 的报文结构非常高效，它将复杂的指令拆解为一个个 子消息 (Submessages)。

Global Header (16 字节): 包含协议版本、供应商 ID（如 0x010f 代表 eProsima）以及 GUID Prefix（唯一标识一个设备/参与者）。
Submessages: 一个 UDP 包里可以塞进多个子消息：
- DATA: 携带实际的业务数据。
- INFO_TS: 携带时间戳。
- HEARTBEAT: 告诉订阅者："我发完数据了，你收到了吗？"
- ACKNACK: 订阅者回话："第 5 号包没收到，请重发。"

4. 自动发现机制：PDP 与 EDP

DDS 不需要像 SOME/IP 那样依赖一个中心化的 SD 服务。RTPS 通过两层发现流程实现"自组织网络"：

A. PDP (Participant Discovery Protocol)

动作： 节点启动时，向预定义的组播地址发送 DATA(p) 报文。
目的： "打招呼"。告诉大家：我的 IP 是多少，我叫什么名字。

B. EDP (Endpoint Discovery Protocol)

动作： 互相认识后，节点开始交换具体的 DATA(r) 和 DATA(w)。
目的： "对暗号"。告诉对方：我有一个名为 Vehicle/Speed 的话题（Topic），数据类型是 float，我的可靠性要求是 RELIABLE。如果双方的 QoS 匹配，连接就正式建立了。

5. 跨平台调试工具：Wireshark 过滤器

在分析 TBox 或智驾域控制器的 DDS 流量时，你可以使用以下 Wireshark 过滤器：

rtps: 过滤所有的 RTPS 报文。
rtps.sm.id == 0x15 : 只看 DATA 子消息（业务数据）。
rtps.sm.id == 0x07 : 只看 HEARTBEAT（检查链路是否稳定）。
rtps.parameter.topicName == "YourTopicName": 精确查找某个话题的发现报文。

💡 总结

RTPS 的伟大之处在于它实现了"解耦"：

供应商解耦： A 公司的 DDS 能跟 B 公司的 DDS 通信。
网络解耦： 只要有 UDP，不管物理层是 5G 还是以太网，逻辑都一样。
时间解耦： 通过心跳和重传机制，即便网络偶尔波动，数据也能可靠送达。

要在 VS Code 中运行 DDS Demo，最简单的方式是使用 Python （适合快速验证逻辑）或 C++（适合高性能车载开发）。

由于 DDS 是"以数据为中心"的，我们需要定义一个数据类型（IDL）。为了简化，我们以车载场景中的"车速（VehicleSpeed）"为例。

1. Python 版：最快上手 (使用 Cyclone DDS)

Python 不需要复杂的编译过程，非常适合在 VS Code 中配合终端直接运行。

第一步：安装"引擎"与插件

终端安装库： pip install cyclonedds
VS Code 插件： 确保已安装 Python 插件。

第二步：编写代码

创建一个文件 dds_demo.py，它既可以作为发布者，也可以作为订阅者：

Python

复制代码

from cyclonedds.domain import DomainParticipant
from cyclonedds.topic import Topic
from cyclonedds.pub import DataWriter
from cyclonedds.sub import DataReader
from cyclonedds.idl import IdlStruct
import time

# 1. 定义数据结构 (类似于车载 IDL)
@IdlStruct
class VehicleSpeed(IdlStruct):
    speed: float

# 2. 初始化 DDS 参与者
dp = DomainParticipant()
topic = Topic(dp, "VehicleSpeedTopic", VehicleSpeed)

def run_publisher():
    dw = DataWriter(dp, topic)
    print("发布者已启动，正在发送车速数据...")
    s = 0.0
    while True:
        sample = VehicleSpeed(speed=s)
        dw.write(sample)
        print(f"发送数据: {s} km/h")
        s += 5.5
        time.sleep(1)

def run_subscriber():
    dr = DataReader(dp, topic)
    print("订阅者已启动，等待数据...")
    while True:
        for sample in dr.take():
            print(f"收到数据: {sample.speed} km/h")
        time.sleep(0.5)

# 提示：你可以通过修改这里来切换身份
if __name__ == "__main__":
    import sys
    if len(sys.argv) > 1 and sys.argv == "sub":
        run_subscriber()
    else:
        run_publisher()

第三步：在 VS Code 终端运行

按 Ctrl + ~ 打开终端。
启动订阅者： 输入 python dds_demo.py sub。
拆分终端 （点击终端右上角 | 图标），在新窗口启动发布者： 输入 python dds_demo.py。
你会看到两个终端开始通过 DDS 进行实时通信。

2. C++ 版：工业级标准 (使用 eProsima Fast DDS)

C++ 的实现更符合车载 TBox 的真实开发环境，但步骤较多，需要用到 CMake。

第一步：环境准备

安装 Fast DDS： 在 Linux (WSL/Ubuntu) 下使用 sudo apt install libfastrtps-dev。
VS Code 插件： 安装 C/C++ 和 CMake Tools。

第二步：定义 IDL (VehicleSpeed.idl)

DDS 强制要求先定义接口描述文件：

代码段

复制代码

struct VehicleSpeed {
    float speed;
};

在终端运行 fastddsgen VehicleSpeed.idl，它会自动生成一堆 C++ 头文件和源代码。

第三步：核心代码片段 (Publisher)

在 VS Code 中编写 main.cpp，利用生成的代码：

C++

复制代码

// 简化后的逻辑伪代码
auto participant = DomainParticipantFactory::get_instance()->create_participant(0, PQOS);
auto topic = participant->create_topic("VehicleSpeedTopic", "VehicleSpeed", TOPIC_QOS);
auto publisher = participant->create_publisher(PUBLISHER_QOS);
auto writer = publisher->create_datawriter(topic, DATAWRITER_QOS);

VehicleSpeed my_speed;
my_speed.speed(60.5);
writer->write(&my_speed); // 数据通过 RTPS 协议发出

3. 为什么在 VS Code 里做这个实验很有意义？

观察 RTPS 流量： 运行 Demo 时，打开 Wireshark，使用过滤器 rtps，你可以清晰地看到 DATA 包和 HEARTBEAT 包在后台跳动。
验证跨语言通信： 你可以用 C++ 写发布者 ，用 Python 写订阅者 。只要它们的 Topic Name 和 IDL 结构 一致，它们就能完美对话。这正是 RTPS 跨平台能力的体现。
模拟网络丢包： 尝试关闭发布者，观察订阅者的状态。或者在分布式环境下（两台电脑），你会发现只要在同一个局域网，它们会自动发现对方。

💡 进阶建议

如果你在运行中发现收不到数据，通常是因为 QoS（服务质量） 不匹配。比如发布者要求"可靠传输（RELIABLE）"，而订阅者设置为"尽力而为（BEST_EFFORT）"，连接就无法建立。
