嵌入式学习——ARM部分概念

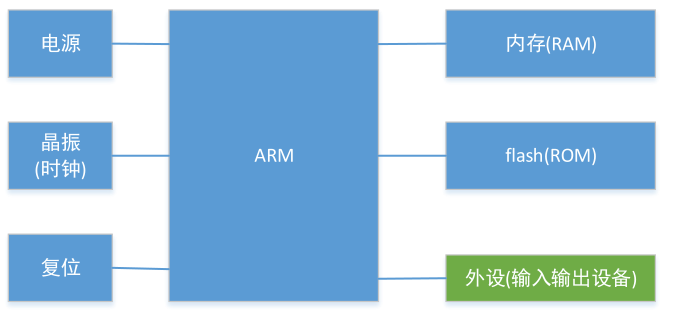

ARM结构

RAM:随机存储,访问效率高(快)

RAM SRAM DRAM SDRAM DDR内存

静态 动态 同步
ROM:只读存储,掉电数据不丢失

ROM PROM EPROM EEPROM

可编程 可擦除 电
flash:闪存 访问速率快,掉电数据不丢失

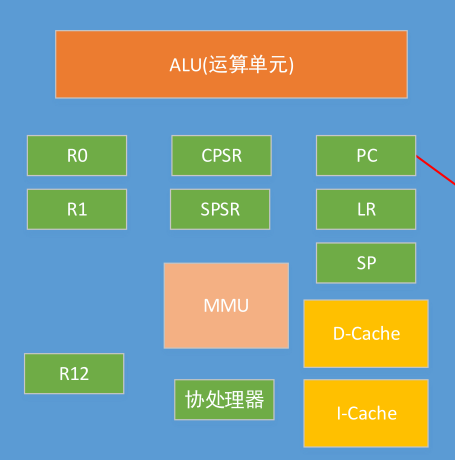

CPU

冯诺伊曼:数据和指令一起存放 D-Cache:存放数据 I-Cache:存放指令

哈佛结构:数据和指令单独存放

ALU: 运算单元 , 实现运算的硬件电路
R0~R12: 通用寄存器 ,一般用来存储数据
PC: 程序计数器, 一般指向正在运行的下下条指令,默认做自加运算,复位值为0
LR: 链接寄存器 ,存储函数的返回地址
SP: 栈指针寄存器, 指向栈顶
CPSR:当前程序状态寄存器 , 进借位、溢出、中断使能、工作模式、大小端控制
SPSR: 保存程序状态寄存器 ,是CPSR的备份
Cache: 缓存 ,访问速率介于寄存器和内存之间,提高程序执行的效率
MMU:内存管理单元,用于虚拟地址到物理地址的映射

CPU的流水线: 取指 、解码 、执行

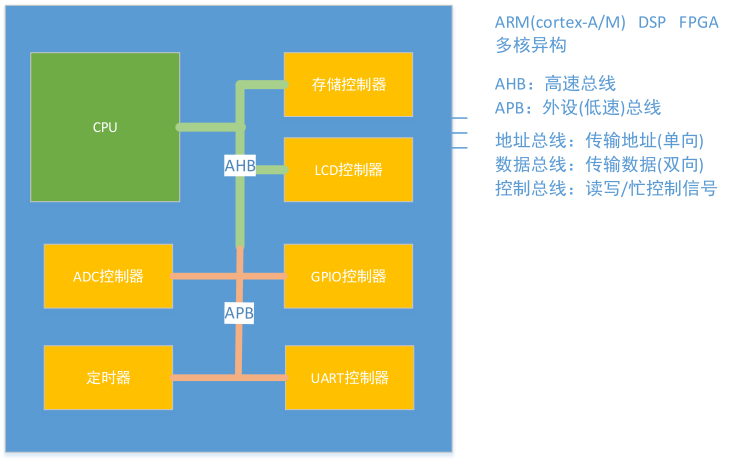

SOC

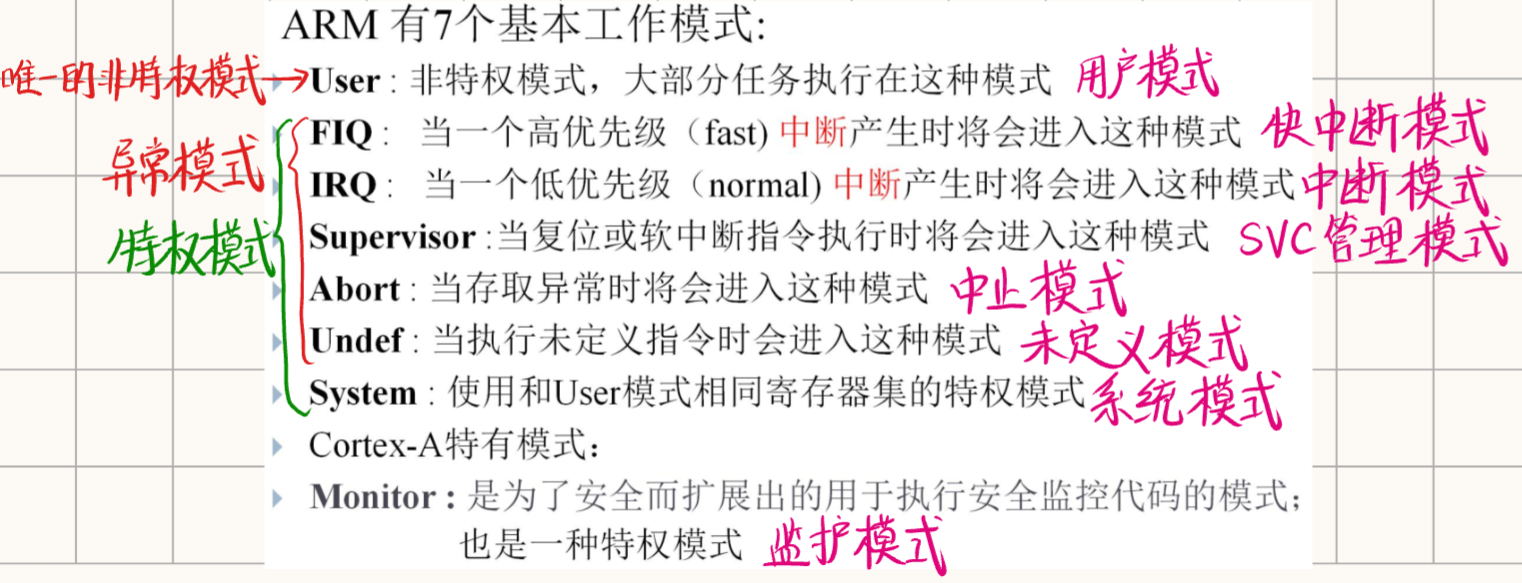

ARM基本工作模式

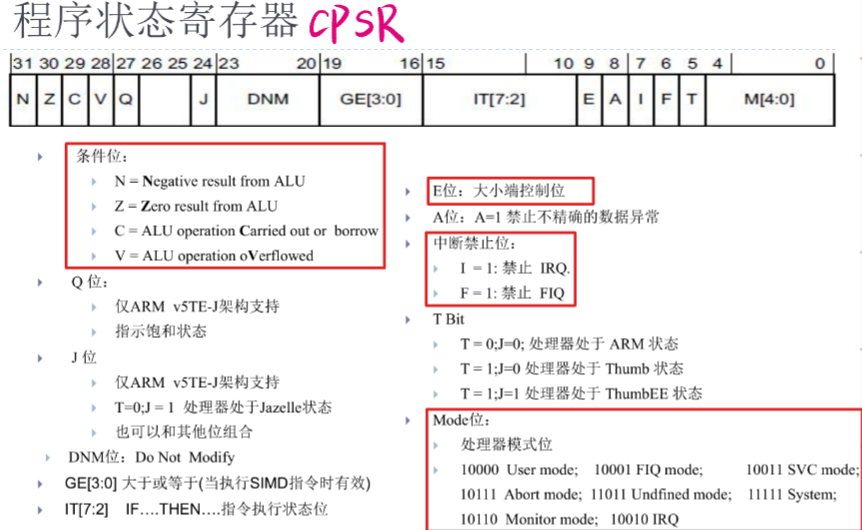

程序状态寄存器

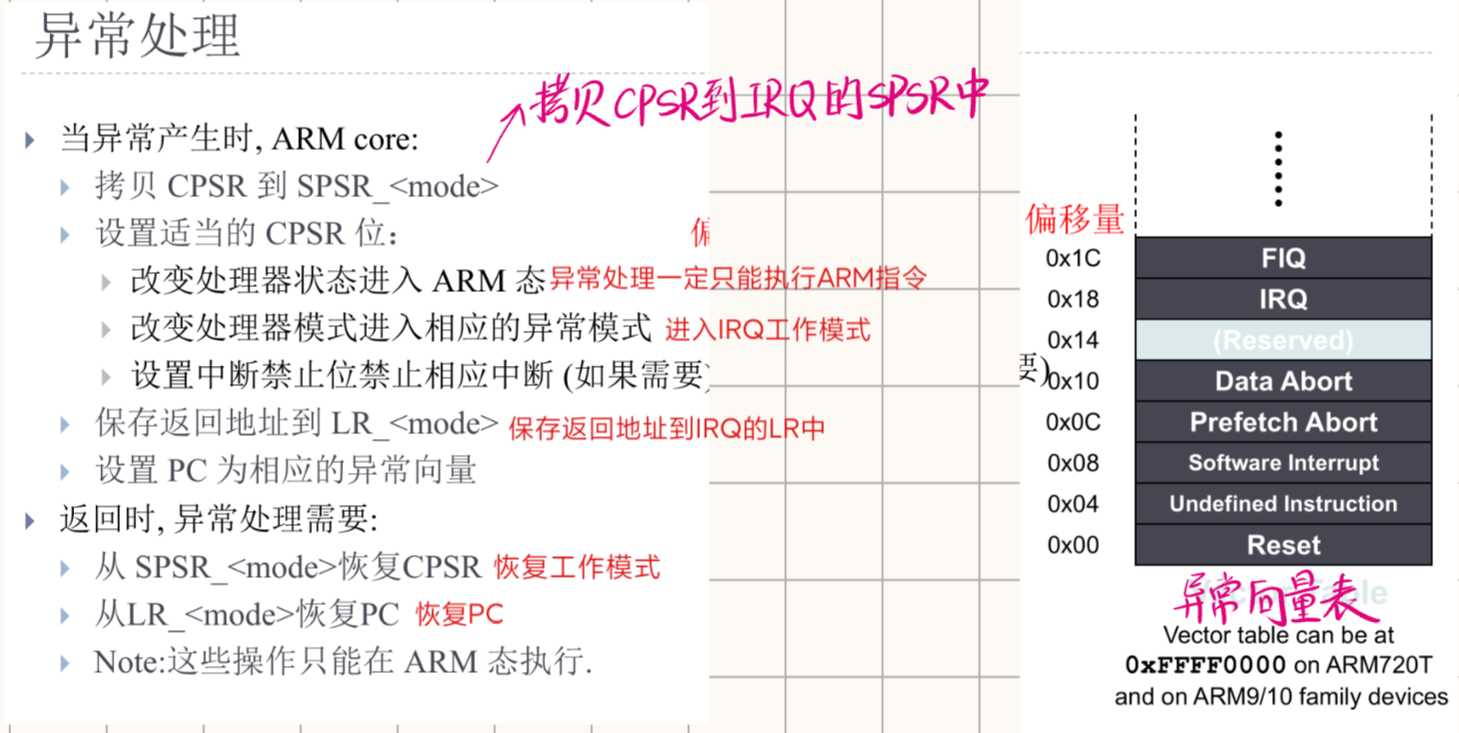

异常处理
