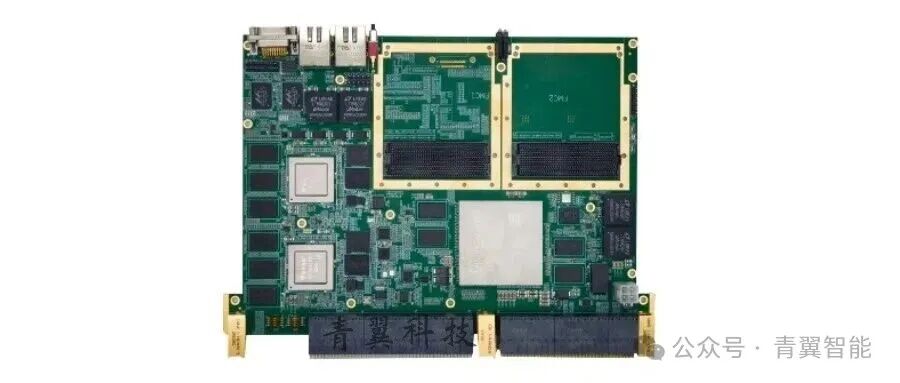

VPX640 是一款基于 6U VPX 架构的 100%全国产化实时信号处 理平台，标准 6U VPX 规格，符合 VITA46/VITA48 规范。该平台采用 2 片国防科大的多核 DSP FT-M6678 处理器，1 片国产 Virtex-7 系列 FPGA JFM7VX690T80 处理器。

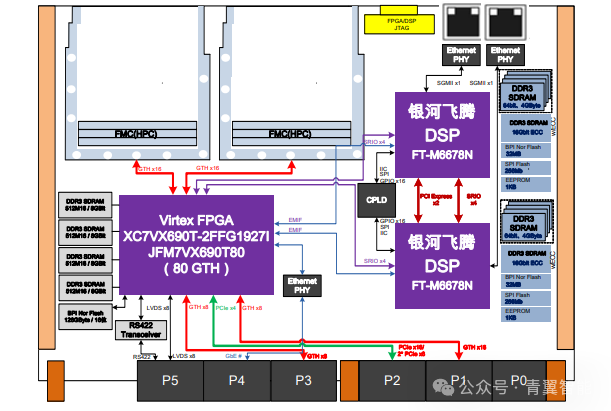

VPX640 是一款基于 6U VPX 架构的 100%全国产化实时信号处 理平台，该平台采用 2 片国防科大的多核 DSP FT-M6678 处理器，1 片国产 Virtex-7 系列 FPGA JFM7VX690T80 处理器， 板卡具有 2 个 FMC+子卡扩展接口，各个处理节点之间通过高速串行 总线进行互联。每个 DSP 外挂大容量数据缓存，支持千兆以太网接口 互联。
板载 FPGA 主要用于前端的信号采集、处理、缓存，板载 DSP 主要用于谱分析、以及复杂的信号处理算法。
板卡遵循 VITA48.2 规范，支持导冷设计，具有优良的抗振动设 计、散热性能和独特的环境防护设计，适合于航空、航天、船舶等要 求环境苛刻的应用场景。
技术指标
板载 2 片银河飞腾 FT-M6678N DSP 处理
- DSP 定点运算：40GMAC/Core*16=640GMAC
- DSP 浮点运算：20GFLOPs/Core*16=320GFLOPs
- 每颗 DSP 外挂 64 位 DDR3 SDRAM，容量 2GByte
- 每颗 DSP 外挂 1 片 BPI NorFlash，容量为 256Mbit
- 每颗 DSP 引出 1 路 RJ45 千兆以太网接口到前面板
- 每颗 DSP 与 FPGA 之间通过 SRIO X4@5Gbps/lane 互联；
板载 1 片国产 JFM7VX690T80 FPGA 处理器
- FPGA 型号兼容：XC7VX690T-2FFG1927I；
- FPGA 外挂 2 组 64 位 DDR3 SDRAM，容量为 4GByte；
- FPGA 外挂 1 片 BPI Nor Flash 用于 FPGA 的加载
- FPGA 支持 2 个 FMC+扩展接口
- 每个 FMC+扩展接口支持 16 路 GTH@10Gbps/lane；
- 每个 FMC+扩展接口支持 38 对 LVDS 信号
VPX 背板互联性能
- VPX P1：FPGA 引出 4 路 X4 SRIO@6.25Gbps/lane；
- VPX P2：FPGA 引出 2 路 PCIE X8@8Gbps/lane
- VPX P3：FPGA 引出 8 路 GTH x8@10Gbps/lane
物理与电气特征
- 板卡尺寸：160 x 233mm
- 板卡供电：6A max@+12V（±5%）
- 散热方式：金属导冷散热
物理电气与环境特征
- 工作温度：-40°~﹢85°C
- 存储温度：-55°~﹢125°C
- 工作湿度：5%~95%，非凝结；
软件支持
可选集成板级软件开发包（BSP）
- DSP 底层接口驱动、FPGA 底层接口驱动；
- 基于 SYS/BIOS 的多核并行处理底层驱动；
可根据客户需求提供定制化算法与系统集成
应用范围
- 软件无线电；
- 雷达与基带信号处理、电子对抗、侦查
