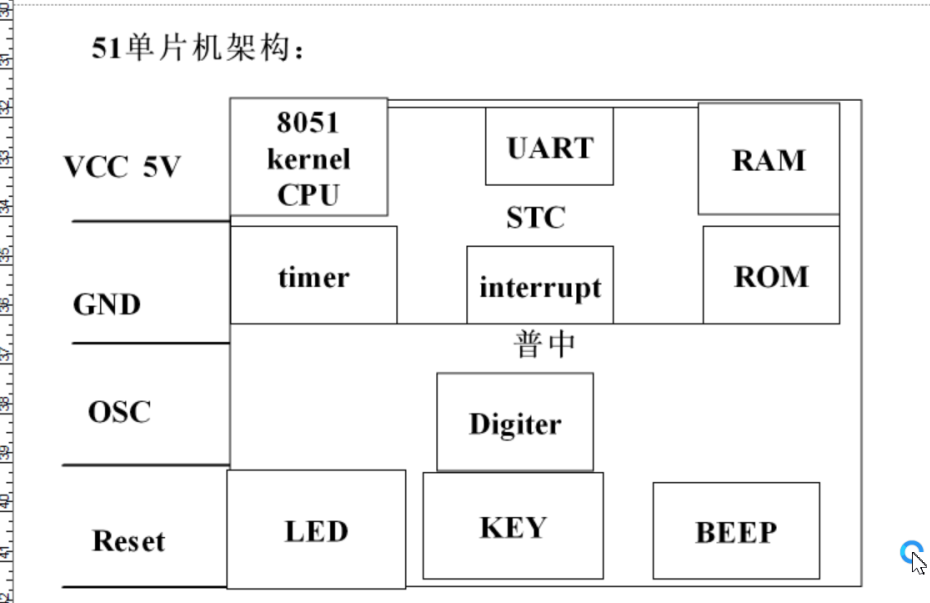

单片机示意图+架构设计
基础概念
- RAM------随机访问内存
存放变量，掉电数据丢失，读写速度快
- ROM------只读存储器
存放单片机程序、代码、指令
- timer------定时器
- interrupt------中断系统
- UART------串口
- MCU------微控制器
高集成度，将所有功能集成到一块芯片，（CPU，RAM,），价格便宜，简单控制领域
- MPU------微处理器
集成度低，只有一块单独的CPU，需要外接功能模块（RAM，ROM），成本高，可实现更复杂的功能，跑Linux操作系统
GPU------图像处理单元
处理图形数据，图像渲染
显存
存放图形数据
散热系统：
NPU------神经网络处理器
AI推理，硬件加速
FPU------浮点数单元
对浮点数运算
SOC------片上系统
将多个芯片集成到一起构成
位运算
1.&（按位与）
有0则0，全1才1 eg：0011&0001=0001
|（按位或）
有1则1，全0才0 eg：0011&0001=0011
^（按位异或）
相同为0，相异为1 eg：0011&0001=0010
~（按位取反）
eg：1011=0100
常用操作

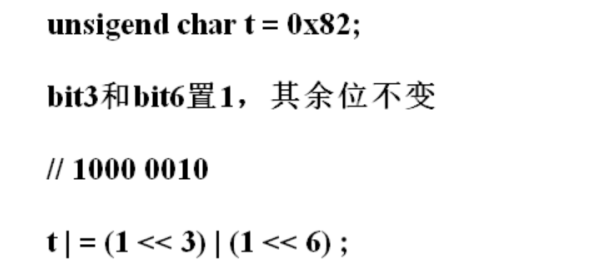

1.指定位置1，其余位不变
t=t|(1<<n)
t=t|(1<<0) t|=(1<<0) t=t|(1<<0)|(1<<7)

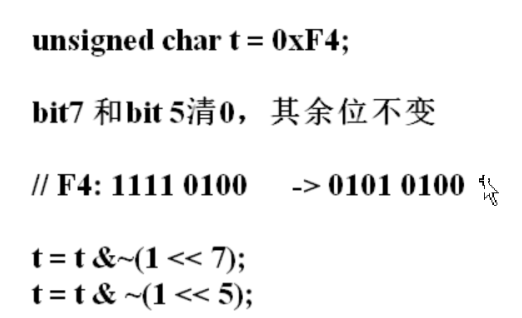

2.指定位清0，其余位不变
t=t&~(1<<n)

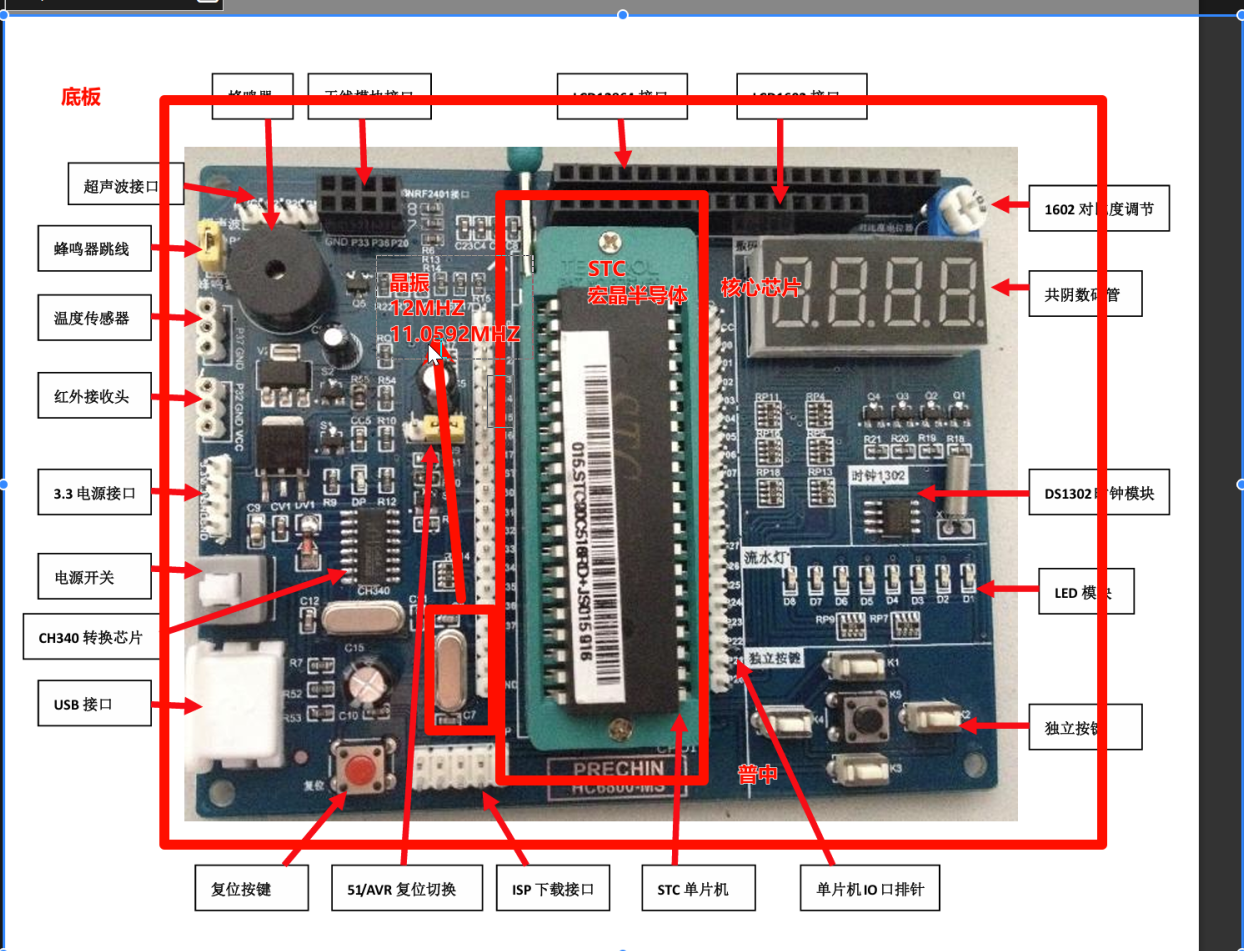

PDIP40：芯片封装，双列直插40引脚
40个引脚划为4组
P0~P3组，每组8个
网络编号：相同网络编号引脚相互连通

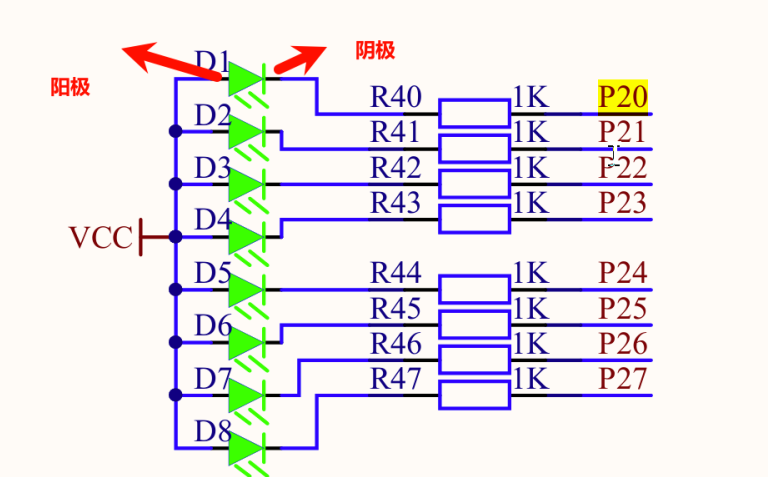

LED模块
高灭低亮
8个0，全部亮
外设寄存器（P2）：能够操作硬件具有固定地址的空间
生成.hex文件
逻辑分析仪

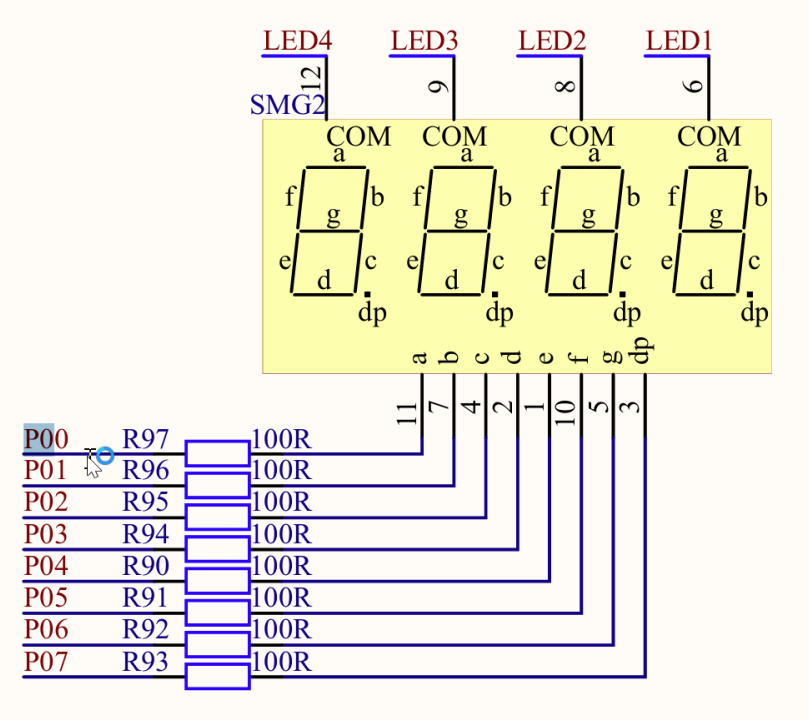

数码管模块
共阴极
一般每次只能选中1位
只能点亮1位
位选
