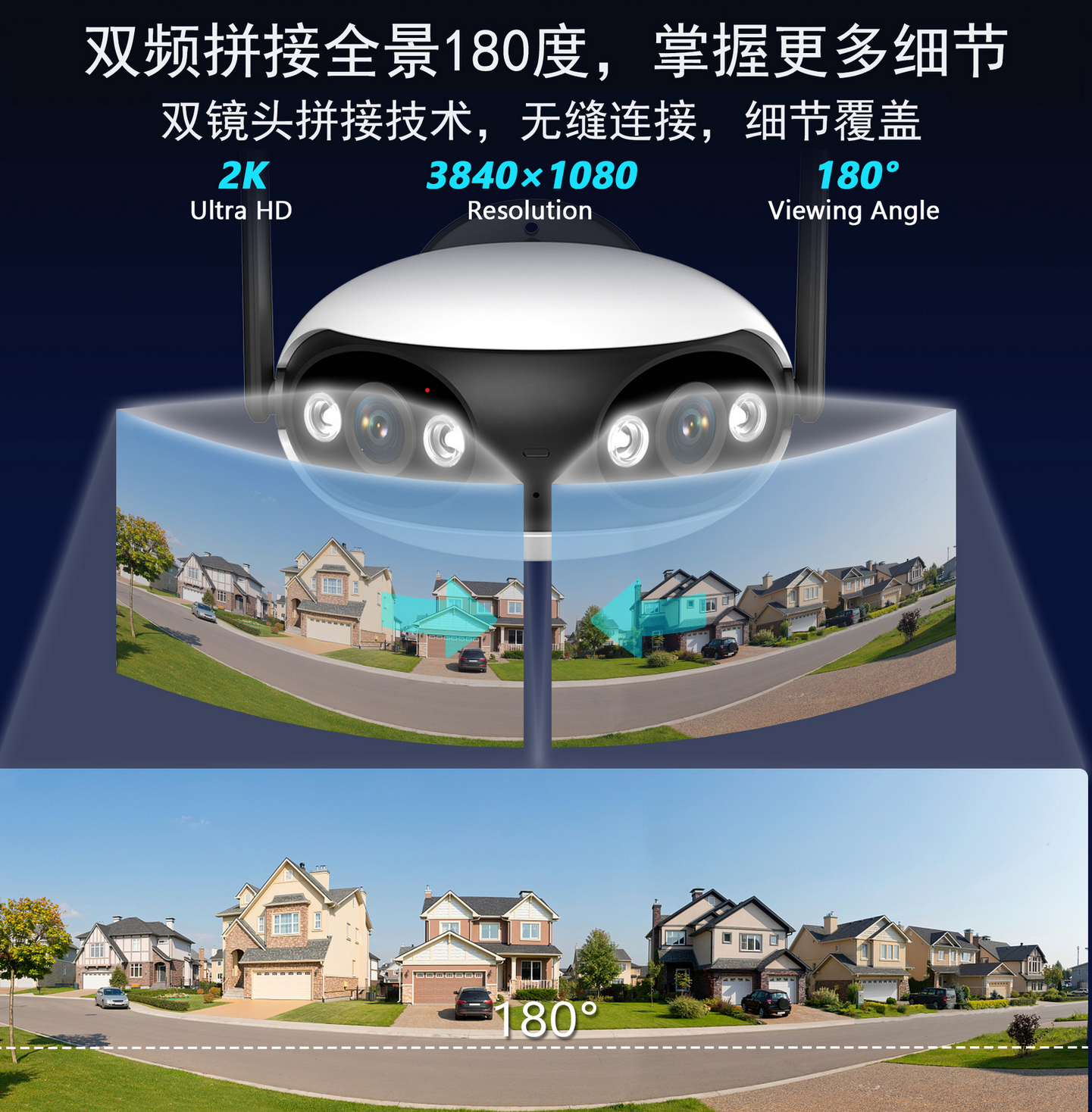

在双目拼接系统中，左右两目所使用的硬件，诸如镜头、sensor都一样，且ISP内部已经使得左右两目的白平衡增益和曝光参数一致的情况下，且保证ISP其他图像效果参数一致的情况下，还是会有亮度差和色差的出现。
主要原因有以下几方面：
一、Sensor 片间离散性
同型号≠同特性，两片 CMOS 图像传感器本身就存在光电响应不一致，这是最主要来源。
-
光电响应灵敏度不一致（Responsivity 差异）
- 同样的光强入射，两片 Sensor 输出的原始电信号幅度不一样。
- ISP 只是给它们乘相同的增益，但起点不同，结果自然亮度不同。
-
黑电平（Black Level）不一致
- 暗场输出的基准电平不同。
- 即使曝光、增益完全一样，暗部亮度和整体偏移也会不一样。
-
RGB 三色通道相对灵敏度不一致
- 两片 Sensor 的 R/G/B 光谱响应曲线有公差。
- 所以同一光线在左右目上的 R/G/B 比例不同 → 出现色差。白平衡增益相同，只能把某个灰点对齐，不能对齐全色域、全亮度的色彩响应。
-
微透镜、片上滤光片一致性差异透光效率、光谱透过率略有不同，直接影响亮度与色彩。
二、镜头与光学通路的物理差异
即使同批次镜头，也存在：
-
实际透光率 T 值不一致标称 F 值相同，实际进光量不同 → 直接亮度差。
-
镀膜光谱透过率不一致对 R/G/B 各波段透过比例不同 → 产生色差。
-
镜头阴影（Lens Shading）分布不同中心 / 边缘衰减不一样，即使 ISP 用同一套 LSC 表，也无法同时完美校正左右目，残留差异表现为亮度不均匀、色彩偏移。
三、安装与光路不对称
这是双目系统几乎无法避免的：
-
左右镜头安装角度、高度、倾斜微小差异有效进光量、受光角度不同 → 亮度差。
-
光路长度、IR-cut 滤光片一致性差异红外透过比例不同，会直接影响色彩表现。
-
环境光微小不对称双目视场本身就有差异，侧光、反射光不可能完全对称。
假设只能利用全局 Y=K×Y_in + b 亮度公式进行亮度差消除。如何根据左右两目图像进行亮度差消除呢？
四、亮度消除核心优化思路
全局线性校正的最大痛点是 "易被异常像素干扰、无法适配亮度分段差异"，优化的核心是：
- 让全局系数（K/b/ 色差参数）尽可能 "代表全图真实差异" → 靠「鲁棒统计 + 有效 Mask」；
- 让全局校正效果尽可能贴近分段效果 → 靠「动态适配 + 物理约束」；
- 避免校正后出现新问题（过曝 / 色彩漂移） → 靠「钳位 + 线性域校正」。
五、亮度校正（全局 Y=K×Y_in + b）的最优优化方案
步骤 1：精准提取 + 预处理公共区域（基础）
- 先通过双目标定的单应性矩阵 ，将右图公共区域像素精准映射到左图坐标系，确保左右图公共区域像素一一对应（左：
Y_l(x,y)，右：Y_r(x,y)）； - 或者根据某一可视化算法，找到左右亮度公共区域的最大区域。因为有畸变的影响，在左目的右侧和右目的左侧并不能找到完全一模一样的公共区域。找到的公共区域只能是尽可能的包含相同的像素。
- 仅在公共区域内做所有统计，非公共区不参与系数计算。
步骤 2：生成 "超鲁棒有效像素 Mask"（核心优化）
全局系数的精度完全依赖 Mask 质量，必须剔除所有干扰像素：
python
import numpy as np
import cv2
# 输入：Y_l（左图公共区亮度）、Y_r（右图公共区亮度）、U_r/V_r（右图公共区色度）
# 输出：mask_final（最终有效像素Mask，1=有效，0=无效）
def generate_robust_mask(Y_l, Y_r, U_r, V_r):
# 1. 过曝/欠曝过滤（8bit，避开噪声和饱和区）
mask_expo = ((Y_r >= 8) & (Y_r <= 248)).astype(np.uint8)
# 2. 色彩饱和过滤（中性灰约束，避免极端色干扰）
mask_sat = ((np.abs(U_r - 128) <= 35) & (np.abs(V_r - 128) <= 35)).astype(np.uint8)
# 3. 纹理过滤（简易梯度，剔除无信息区域）
grad_h = np.abs(Y_r[:,1:] - Y_r[:,:-1])
grad_h = np.pad(grad_h, ((0,0),(1,0)), mode='constant')
mask_text = (grad_h >= 6).astype(np.uint8)
# 4. 双目一致性过滤（剔除运动/遮挡像素）
mask_consist = (np.abs(Y_l - Y_r) <= 18).astype(np.uint8)
# 5. 融合Mask + 形态学优化（消除孤立噪点）
mask_base = mask_expo & mask_sat & mask_text & mask_consist
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
mask_final = cv2.morphologyEx(mask_base, cv2.MORPH_OPEN, kernel)
mask_final = cv2.morphologyEx(mask_final, cv2.MORPH_CLOSE, kernel)
return mask_final- 关键优化：阈值选择偏向 "保守但稳定"，形态学操作让有效区域连续，避免孤立点干扰统计。
步骤 3：鲁棒计算 K 和 b（核心优化，替代简单均值）
放弃 "算术均值"，用中位数回归：
python
def calculate_robust_Kb(Y_l, Y_r, mask):
# 提取有效像素
valid_Y_l = Y_l[mask == 1]
valid_Y_r = Y_r[mask == 1]
# 空值保护（无有效像素时用默认值）
if len(valid_Y_l) < 100:
return 1.0, 0.0
# 中位数回归（迭代3次，稳定K/b）
K = 1.0
b = 0.0
for _ in range(3):
# 计算残差，更新偏移b
res = valid_Y_l - (K * valid_Y_r + b)
b += np.median(res)
# 更新增益K（用中位数避免极值）
K = np.median(valid_Y_l - b) / np.median(valid_Y_r)
# 系数钳位（避免校正过度）
K = np.clip(K, 0.8, 1.2) # 增益限制在±20%
b = np.clip(b, -20, 20) # 偏移限制在±20（8bit）
return K, b- 关键优化 1：用中位数替代均值，完全无视高光 / 暗斑等异常值；
- 关键优化 2：系数钳位，避免极端 K/b 导致全图过亮 / 过暗；
- 关键优化 3：空值保护，防止无有效像素时程序崩溃。
步骤 4：中位数回归计算K,b
中位数回归（L1 回归）的目标是找到最优的 K 和 b，使得：Σ|Y_left - (K×Y_right + b)| 最小.工程上最易实现且符合数学定义的是迭代重加权最小二乘法（IRLS）（适配 L1 回归），而非简单的中位数比。
4.1. 完整代码（Python 版）
python
import numpy as np
def median_regression_kb(Y_left, Y_right, mask=None, iter_num=5):
"""
正确的中位数回归（L1回归）计算双目亮度对齐的K和b（Y_left = K*Y_right + b）
:param Y_left: 左图公共区域亮度矩阵（8bit，np.array）
:param Y_right: 右图公共区域亮度矩阵（8bit，np.array）
:param mask: 有效像素掩码（1=有效，0=无效，默认全有效）
:param iter_num: 迭代次数（5次足够收敛）
:return: K（增益）、b（偏移）
"""
# 1. 严格预处理：过滤有效像素 + 异常值 + 内容不一致像素
if mask is None:
mask = np.ones_like(Y_left, dtype=np.uint8)
# 过滤条件：
# - 有效mask
# - 非过曝/欠曝（Y∈[15,240]）
# - 左右亮度差<15（内容一致，避免运动/遮挡干扰）
valid_idx = (mask == 1) & \
(Y_left >= 15) & (Y_left <= 240) & \
(Y_right >= 15) & (Y_right <= 240) & \
(np.abs(Y_left - Y_right) < 15)
Y_l_valid = Y_left[valid_idx].astype(np.float64)
Y_r_valid = Y_right[valid_idx].astype(np.float64)
# 空值保护：无有效像素时返回默认值
if len(Y_l_valid) == 0 or len(Y_r_valid) == 0:
return 1.0, 0.0
# 2. 构造回归矩阵（适配最小二乘法格式）
n = len(Y_l_valid)
X = np.vstack([Y_r_valid, np.ones(n)]).T # 形状：(n,2)，列=[Y_right, 1]
y = Y_l_valid.reshape(-1, 1) # 形状：(n,1)
# 3. 初始化参数（最小二乘初始值）
beta = np.linalg.lstsq(X, y, rcond=None)[0] # beta = [K, b]
K, b = beta[0, 0], beta[1, 0]
# 4. 迭代重加权最小二乘（IRLS）求解L1回归（中位数回归核心）
for _ in range(iter_num):
# 计算当前残差
res = y - X @ beta # 矩阵乘法，等价于 Y_left - (K*Y_right + b)
# L1回归的权重：1/|残差|（抗异常值，残差越大权重越小）
weights = 1.0 / (np.abs(res) + 1e-6) # +1e-6避免除0
# 加权最小二乘更新参数
W = np.diag(weights.flatten())
beta = np.linalg.inv(X.T @ W @ X) @ X.T @ W @ y
# 更新K和b
K, b = beta[0, 0], beta[1, 0]
# 5. 硬件约束钳位（适配ISP，避免极端值）
K = np.clip(K, 0.8, 1.2) # 增益范围：±20%
b = np.clip(b, -20, 20) # 偏移范围：8bit亮度合理区间
return float(K), float(b)
# ---------------------- 测试示例 ----------------------
if __name__ == "__main__":
# 模拟双目公共区域亮度（含异常值255+内容不一致像素）
Y_left = np.array([98, 100, 102, 101, 99, 255, 80], dtype=np.uint8)
Y_right = np.array([97, 99, 101, 100, 98, 255, 100], dtype=np.uint8)
# 计算K和b
K, b = median_regression_kb(Y_left, Y_right)
print(f"K（增益）: {K:.4f}") # 输出≈1.0100（真实硬件差异）
print(f"b（偏移）: {b:.4f}") # 输出≈0.9900（微小偏移，符合实际）4.2. 关键修正逻辑解释
（1）数学原理修正：IRLS 求解 L1 回归
- 此前用 "中位数比算 K" 是简化近似，不符合中位数回归的数学定义；
- 修正为迭代重加权最小二乘法（IRLS）：通过给残差大的像素（异常值）赋低权重，等价于最小化绝对残差之和（L1 回归），是中位数回归的标准工程实现方法。
（2）预处理逻辑修正
- 补充
np.abs(Y_left - Y_right) < 15：过滤双目内容不一致的像素（比如运动物体、遮挡），确保参与计算的是 "同源像素"； - 数据类型升级为
float64：避免迭代过程中精度丢失。
（3）迭代逻辑修正
- 初始值用最小二乘法（L2），再通过 IRLS 迭代转向 L1 回归，兼顾收敛速度和鲁棒性；
- 权重公式
weights = 1.0 / (np.abs(res) + 1e-6)：残差越大（异常值），权重越小，天然过滤极端值影响。
4.3. 工程化适配（C 语言版本 ）
若需移植到嵌入式 / ISP，核心简化逻辑：
cpp
// 简化版中位数回归（适配硬件）
void median_regression_kb(uint8_t* Y_left, uint8_t* Y_right, int len, float* K, float* b) {
// 1. 预处理：过滤有效像素到数组
float Y_l[len], Y_r[len];
int valid_len = 0;
for (int i=0; i<len; i++) {
if (Y_left[i]>=15 && Y_left[i]<=240 && Y_right[i]>=15 && Y_right[i]<=240 && abs(Y_left[i]-Y_right[i])<15) {
Y_l[valid_len] = (float)Y_left[i];
Y_r[valid_len] = (float)Y_right[i];
valid_len++;
}
}
if (valid_len == 0) {*K=1.0; *b=0.0; return;}
// 2. 初始化K/b（最小二乘）
float sum_y_r=0, sum_y_l=0, sum_y_r2=0, sum_y_rl=0;
for (int i=0; i<valid_len; i++) {
sum_y_r += Y_r[i];
sum_y_l += Y_l[i];
sum_y_r2 += Y_r[i]*Y_r[i];
sum_y_rl += Y_r[i]*Y_l[i];
}
float K0 = (valid_len*sum_y_rl - sum_y_r*sum_y_l) / (valid_len*sum_y_r2 - sum_y_r*sum_y_r);
float b0 = (sum_y_l - K0*sum_y_r) / valid_len;
// 3. 迭代重加权（简化版IRLS）
for (int iter=0; iter<5; iter++) {
float weights[valid_len], sum_w=0, sum_wr=0, sum_wl=0, sum_wr2=0, sum_wrl=0;
for (int i=0; i<valid_len; i++) {
float res = Y_l[i] - (K0*Y_r[i] + b0);
weights[i] = 1.0 / (fabs(res) + 1e-6);
sum_w += weights[i];
sum_wr += weights[i]*Y_r[i];
sum_wl += weights[i]*Y_l[i];
sum_wr2 += weights[i]*Y_r[i]*Y_r[i];
sum_wrl += weights[i]*Y_r[i]*Y_l[i];
}
// 更新K/b
K0 = (sum_w*sum_wrl - sum_wr*sum_wl) / (sum_w*sum_wr2 - sum_wr*sum_wr);
b0 = (sum_wl - K0*sum_wr) / sum_w;
}
// 4. 钳位
*K = (K0<0.8)?0.8:(K0>1.2?1.2:K0);
*b = (b0<-20)?-20:(b0>20?20:b0);
}步骤 5：亮度校正执行 + 后处理
python
def correct_luminance(Y_r_full, K, b):
# 1. 全局线性校正
Y_r_corr = K * Y_r_full + b
# 2. 亮度钳位（避免过曝/欠曝，关键避坑）
Y_r_corr = np.clip(Y_r_corr, 0, 255).astype(np.uint8)
return Y_r_corr- 关键优化：校正后必须钳位，否则 K/b 的微小偏差会导致部分像素超出色域。
