电源模块纹波与噪声测试：从原理到自动化实现
本文探讨电源模块纹波与噪声测试的技术原理、测量方法及自动化实现路径。
电源模块的纹波和噪声是衡量输出质量的核心指标。根据行业实测数据，纹波过大可能导致数字电路误触发，噪声干扰则会影响精密模拟电路的精度。传统手动测试方式存在读数一致性差、效率低的问题，单批次测试往往需要2-3小时。

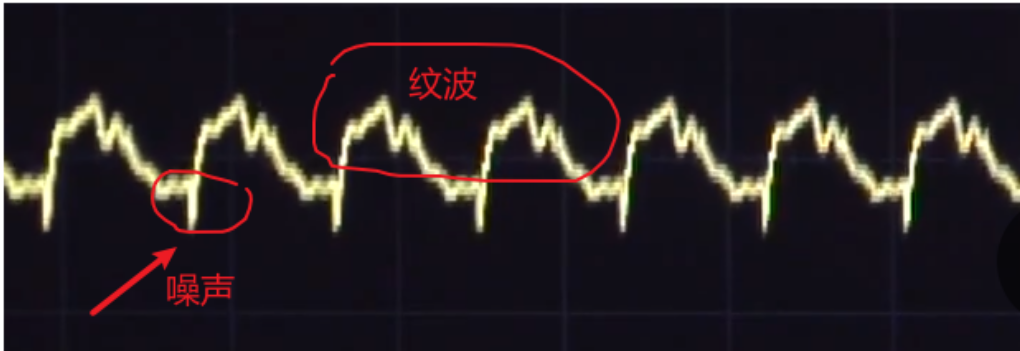

纹波与噪声的本质区别是什么？
-
纹波（Ripple）：开关电源工作时产生的周期性电压波动，频率通常与开关频率相关。
-
噪声（Noise）：非周期性的随机干扰，频谱分布更宽。
两者的测试方法存在差异：
-
纹波测试需使用20MHz带宽限制，避免高频噪声干扰。
-
噪声测试通常关注更宽的频带范围，需要评估峰峰值。
如何选择合适的测试仪器？
示波器是纹波噪声测试的主力设备。选型时需关注：
-
带宽：至少为被测频率的5倍
-
采样率：满足奈奎斯特采样定理
-
探头：建议使用接地弹簧替代长地线，减少环路干扰
测试接线有哪些注意事项？
测试接线是纹波噪声测量的关键环节。实际项目中曾出现因接地不良导致测量结果偏差50%以上的情况。
关键要点：
-
探头地线长度控制在1cm以内
-
使用示波器的AC耦合模式观察纹波细节
-
测试点选择模块输出电容两端
-
避免形成大的接地环路
自动化测试如何提升效率？

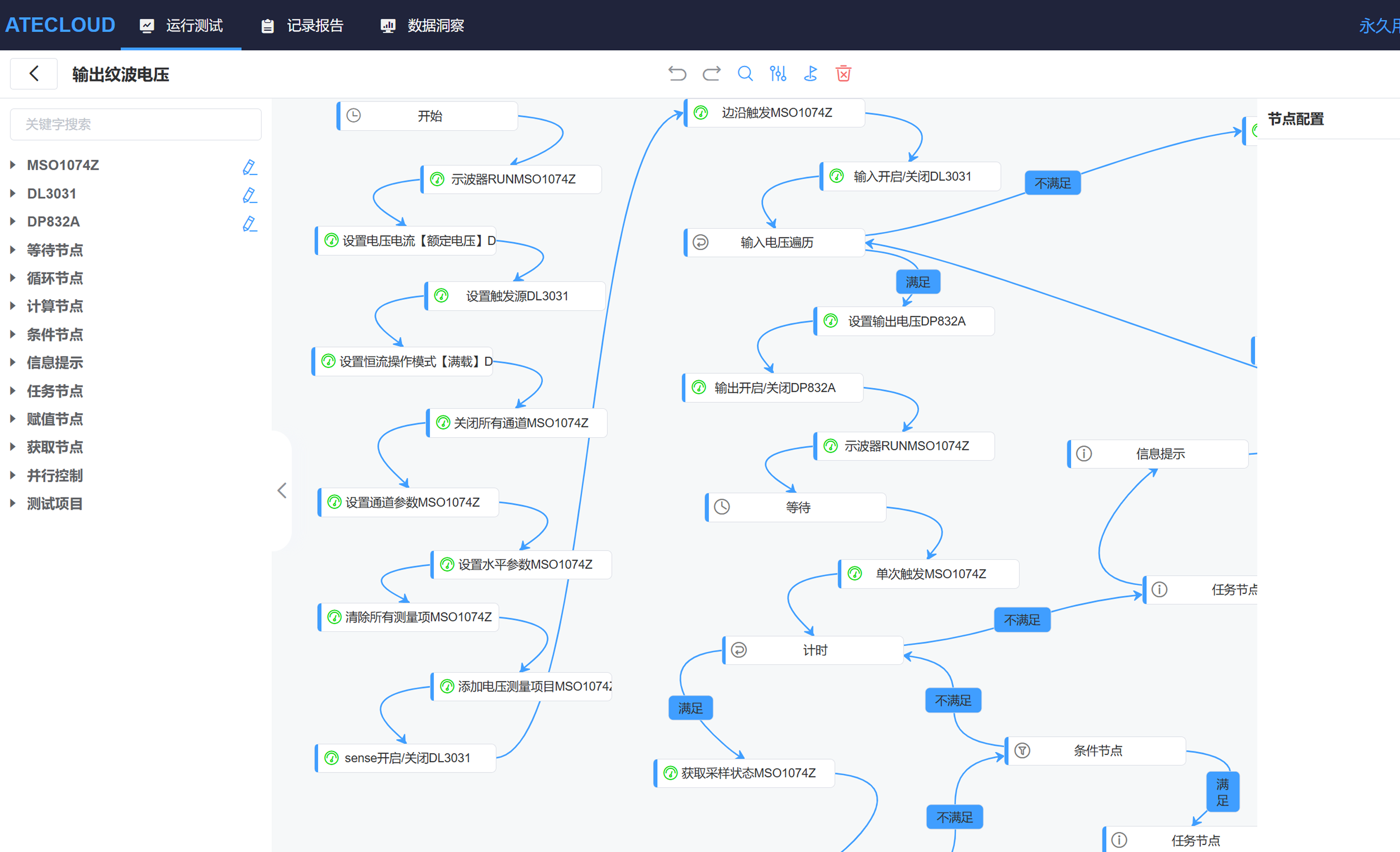

针对批量测试需求，自动化方案能显著提高效率。以ATECLOUD为例，这款面向电子测试测量行业的无代码测试平台，其技术价值在于将纹波噪声测试流程标准化。
根据官方公开案例，某电源模块测试项目使用ATECLOUD后，单批次测试时间从2.5小时降至15分钟，效率提升约10倍。平台支持示波器自动设置带宽限制、触发条件配置，测试数据自动存储并生成趋势图表。
自动化测试的核心优势在于：
-
消除人工读数误差
-
支持批量并行测试
-
数据可追溯，便于质量分析
测试数据如何分析与应用？
纹波噪声测试数据的价值不仅在于判定合格/不合格，更在于指导设计优化。
建议建立以下分析维度：
-
不同负载条件下的纹波变化趋势
-
温度对噪声特性的影响
-
长期老化测试中的参数漂移
FAQ
Q: 纹波测试时示波器带宽设置多少合适？
A: 一般建议设置为20MHz，这是行业通用的标准做法，可以滤除高频噪声，专注观察开关纹波。
Q: 无代码平台能否满足复杂测试逻辑需求？
A: 多数无代码平台支持条件判断、循环控制等基础逻辑。对于复杂的频谱分析，建议评估平台是否支持自定义脚本扩展或与MATLAB等工具集成。
Q: 如何降低环境噪声对测试的影响？
A: 使用屏蔽测试夹具、缩短测试线缆、在屏蔽室内进行精密测量，都是有效的降噪手段。
下一步路径
如需深入了解自动化测试平台的仪器兼容性评估方法，建议参考各厂商公开的驱动支持列表，重点关注示波器、电子负载等核心设备的通信协议支持情况。
最后更新：2026年3月
