TensorFlow学习系列08 | 实现猫狗识别

技术小黑2026-03-21 8:44

一、前置知识

1、知识总结

1、VGG-16算法介绍

VGG-16 是深度学习计算机视觉领域中非常著名且经典的卷积神经网络（CNN）模型，由牛津大学的 Visual Geometry Group (VGG) 提出。它在 2014 年的 ImageNet 竞赛中取得了极好的成绩，并且因为其结构简洁、规整，至今仍常被用作教学示例或特征提取的基础模型。

VGG-16 最显著的特点就是它的"深度"（16层带权重的层）以及它对小尺寸卷积核（3x3）的坚持使用。我们可以一起来探索它的奥秘。

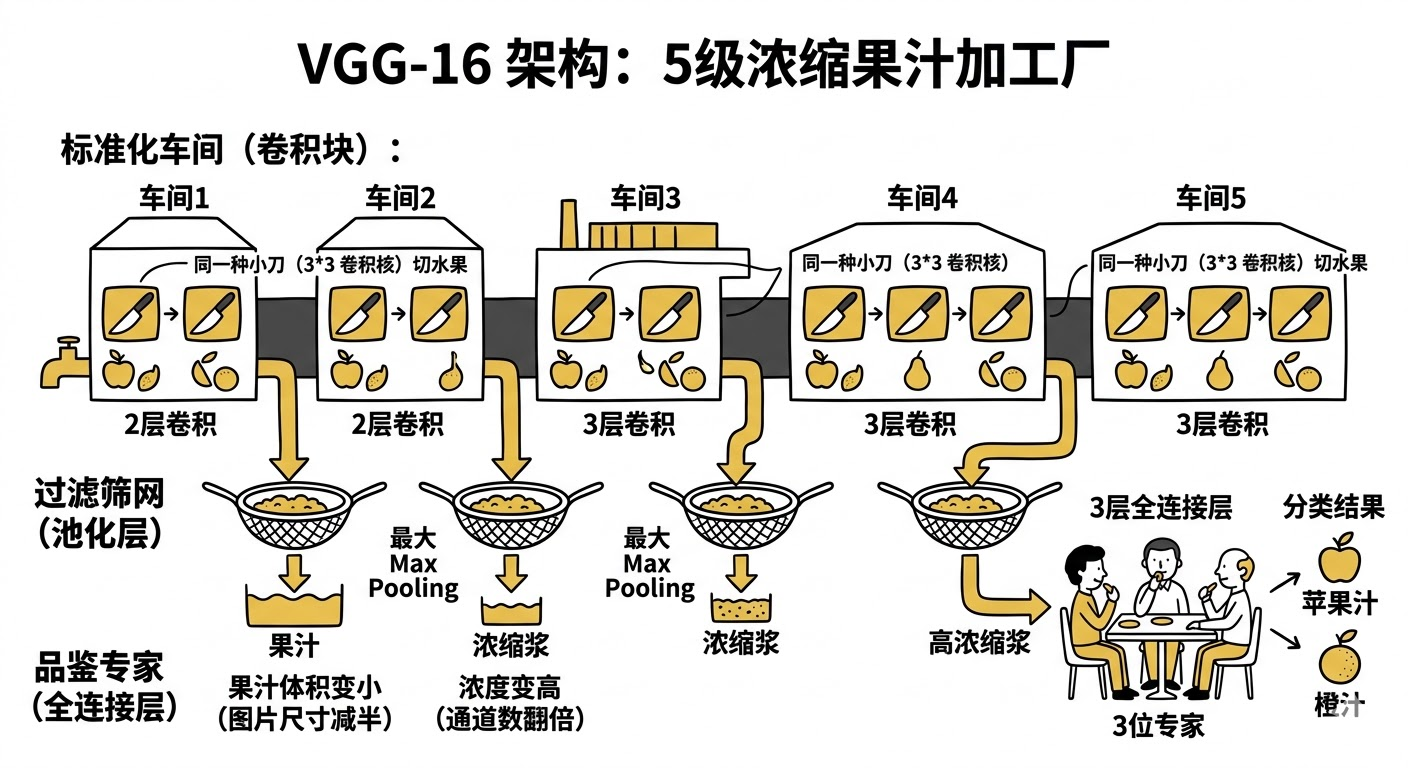

1.1、网络架构与"积木"结构

为了理解 VGG-16 的架构，我们可以把它想象成一个"5级浓缩果汁加工厂"。

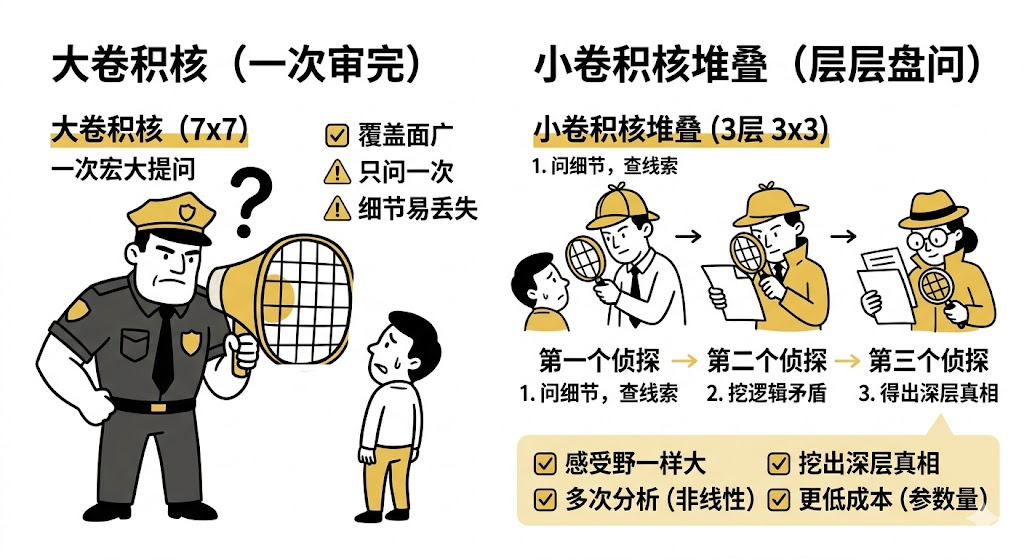

1.2、核心创新：为什么是 3x3？

为了理解为什么要"舍大求小"，我们可以想象 "警察审讯嫌疑人" 的场景。

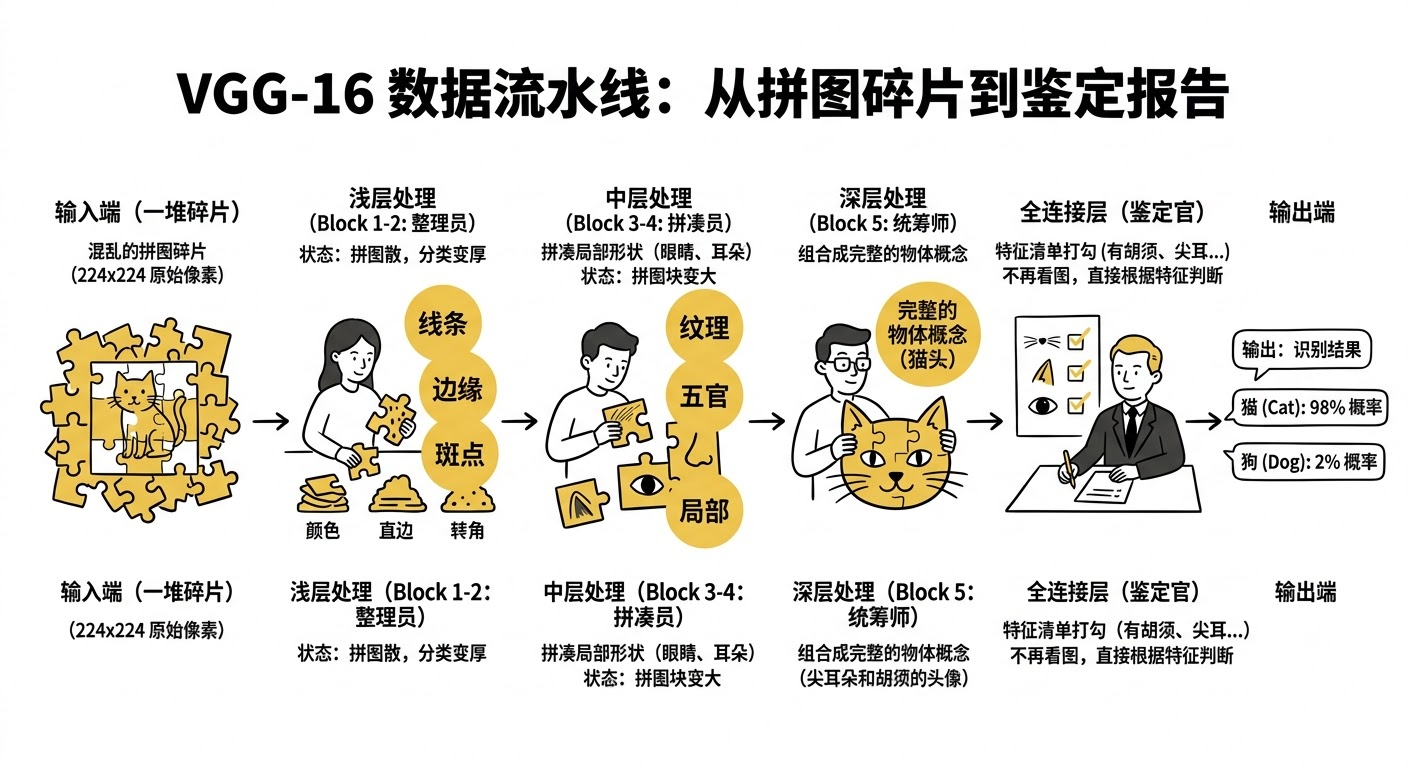

1.3、从输入到输出的流程

把 VGG-16 想象成一条"数据流水线"。我们将追踪一张猫的照片**（224 * 224 像素）是如何进入网络，被层层"扒皮"，最后变成一个简单的单词"Cat"的。

到现在为止，你已经掌握了 VGG-16 的架构 (2-2-3-3-3) 、核心原理 (小卷积核) 以及数据流向 (宽变窄，薄变厚)。

二、代码实现

1、准备工作

1.1.设置GPU

复制代码
import tensorflow as tf
gpus = tf.config.list_physical_devices("GPU")

if gpus:
    gpu0 = gpus[0] #如果有多个GPU，仅使用第0个GPU
    tf.config.experimental.set_memory_growth(gpu0, True) #设置GPU显存用量按需使用
    tf.config.set_visible_devices([gpu0],"GPU")

print(gpus)

2026-03-20 07:15:56.405142: I tensorflow/core/util/util.cc:169] oneDNN custom operations are on. You may see slightly different numerical results due to floating-point round-off errors from different computation orders. To turn them off, set the environment variable `TF_ENABLE_ONEDNN_OPTS=0`.
[PhysicalDevice(name='/physical_device:GPU:0', device_type='GPU')]

1.2.导入数据

复制代码
import os,PIL,pathlib
import matplotlib.pyplot as plt
import numpy             as np
from tensorflow          import keras
from tensorflow.keras    import layers,models

# 查看当前工作路径（确认路径是否正确）
print("当前工作路径：", os.getcwd())

# 定义数据目录（建议用绝对路径更稳妥，相对路径依赖当前工作路径）
data_dir = './data/day08/'
data_dir = pathlib.Path(data_dir)

# 获取数据目录下的所有子路径（文件夹或文件）
data_paths = list(data_dir.glob('*'))

# 提取每个子路径的名称（即类别名，自动适配系统分隔符）
classeNames = [path.name for path in data_paths]
classeNames

当前工作路径： /root/autodl-tmp/TensorFlow2

['cat', 'dog']

1.3.查看数据

复制代码
image_count = len(list(data_dir.glob('*/*')))
print("图片总数为：",image_count)

图片总数为： 3400

1.4.可视化图片

复制代码
roses = list(data_dir.glob('cat/*.jpg'))
PIL.Image.open(str(roses[0]))

2、数据预处理

2.1.加载数据

  • 使用image_dataset_from_directory方法将磁盘中的数据加载到tf.data.Dataset中

    batch_size = 8
    img_height = 224
    img_width = 224

    #训练集
    train_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir,
    validation_split=0.2,
    subset="training",
    seed=12,
    image_size=(img_height, img_width),
    batch_size=batch_size)

    Found 3400 files belonging to 2 classes.
    Using 2720 files for training.

    验证集

    val_ds = tf.keras.preprocessing.image_dataset_from_directory(
    data_dir,
    validation_split=0.2,
    subset="validation",
    seed=12,
    image_size=(img_height, img_width),
    batch_size=batch_size)

    Found 3400 files belonging to 2 classes.
    Using 680 files for validation.

    class_names = train_ds.class_names
    print(class_names)

    ['cat', 'dog']

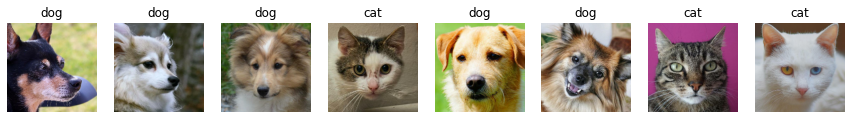

2.2.可视化数据

复制代码
plt.figure(figsize=(15, 10))  # 图形的宽为15高为10

for images, labels in train_ds.take(1):
    for i in range(8):

        ax = plt.subplot(5, 8, i + 1)
        plt.imshow(images[i])
        plt.title(class_names[labels[i]])

        plt.axis("off")

2.3.检查数据

  • Image_batch是形状的张量（32,180,180,3）。这是一批形状180x180x3的32张图片（最后一维指的是彩色通道RGB）。

  • Label_batch是形状（32，）的张量，这些标签对应32张图片

    for image_batch, labels_batch in train_ds:
    print(image_batch.shape)
    print(labels_batch.shape)
    break

    (8, 224, 224, 3)
    (8,)

2.4.配置数据集

  • shuffle() ：打乱数据，关于此函数的详细介绍可以参考
  • prefetch() ：预取数据，加速运行

  • cache() ：将数据集缓存到内存当中，加速运行

    AUTOTUNE = tf.data.AUTOTUNE

    def preprocess_image(image,label):
    return (image/255.0,label)

    归一化处理

    train_ds = train_ds.map(preprocess_image, num_parallel_calls=AUTOTUNE)
    val_ds = val_ds.map(preprocess_image, num_parallel_calls=AUTOTUNE)

    train_ds = train_ds.cache().shuffle(1000).prefetch(buffer_size=AUTOTUNE)
    val_ds = val_ds.cache().prefetch(buffer_size=AUTOTUNE)

3、训练模型

3.1.构建VGG-16网络

  • VGG优点:
    VGG的结构非常简洁，整个网络都使用了同样大小的卷积核尺寸（3x3）和最大池化尺寸（2x2）。
  • VGG缺点:
  1. 训练时间过长，调参难度大。
  2. 需要的存储容量大，不利于部署。例如存储VGG-16权重值文件的大小为500多MB，不利于安装到嵌入式系统中。
  • 结构说明:
  1. 13个卷积层（Convolutional Layer），分别用blockX_convX表示
  2. 3个全连接层（Fully connected Layer），分别用fcX与predictions表示
  3. 5个池化层（Pool layer），分别用blockX_pool表示

  • VGG-16包含了16个隐藏层（13个卷积层和3个全连接层），故称为VGG-16

    from tensorflow.keras import layers, models, Input
    from tensorflow.keras.models import Model
    from tensorflow.keras.layers import Conv2D, MaxPooling2D, Dense, Flatten, Dropout

    def VGG16(nb_classes, input_shape):
    input_tensor = Input(shape=input_shape)
    # 1st block
    x = Conv2D(64, (3,3), activation='relu', padding='same',name='block1_conv1')(input_tensor)
    x = Conv2D(64, (3,3), activation='relu', padding='same',name='block1_conv2')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block1_pool')(x)
    # 2nd block
    x = Conv2D(128, (3,3), activation='relu', padding='same',name='block2_conv1')(x)
    x = Conv2D(128, (3,3), activation='relu', padding='same',name='block2_conv2')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block2_pool')(x)
    # 3rd block
    x = Conv2D(256, (3,3), activation='relu', padding='same',name='block3_conv1')(x)
    x = Conv2D(256, (3,3), activation='relu', padding='same',name='block3_conv2')(x)
    x = Conv2D(256, (3,3), activation='relu', padding='same',name='block3_conv3')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block3_pool')(x)
    # 4th block
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block4_conv1')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block4_conv2')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block4_conv3')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block4_pool')(x)
    # 5th block
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block5_conv1')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block5_conv2')(x)
    x = Conv2D(512, (3,3), activation='relu', padding='same',name='block5_conv3')(x)
    x = MaxPooling2D((2,2), strides=(2,2), name = 'block5_pool')(x)
    # full connection
    x = Flatten()(x)
    x = Dense(4096, activation='relu', name='fc1')(x)
    x = Dense(4096, activation='relu', name='fc2')(x)
    output_tensor = Dense(nb_classes, activation='softmax', name='predictions')(x)

    复制代码
      model = Model(input_tensor, output_tensor)
  return model

    model=VGG16(1000, (img_width, img_height, 3))
    model.summary()

    Model: "model"

    Layer (type) Output Shape Param #

    input_1 (InputLayer) [(None, 224, 224, 3)] 0

    block1_conv1 (Conv2D) (None, 224, 224, 64) 1792

    block1_conv2 (Conv2D) (None, 224, 224, 64) 36928

    block1_pool (MaxPooling2D) (None, 112, 112, 64) 0

    block2_conv1 (Conv2D) (None, 112, 112, 128) 73856

    block2_conv2 (Conv2D) (None, 112, 112, 128) 147584

    block2_pool (MaxPooling2D) (None, 56, 56, 128) 0

    block3_conv1 (Conv2D) (None, 56, 56, 256) 295168

    block3_conv2 (Conv2D) (None, 56, 56, 256) 590080

    block3_conv3 (Conv2D) (None, 56, 56, 256) 590080

    block3_pool (MaxPooling2D) (None, 28, 28, 256) 0

    block4_conv1 (Conv2D) (None, 28, 28, 512) 1180160

    block4_conv2 (Conv2D) (None, 28, 28, 512) 2359808

    block4_conv3 (Conv2D) (None, 28, 28, 512) 2359808

    block4_pool (MaxPooling2D) (None, 14, 14, 512) 0

    block5_conv1 (Conv2D) (None, 14, 14, 512) 2359808

    block5_conv2 (Conv2D) (None, 14, 14, 512) 2359808

    block5_conv3 (Conv2D) (None, 14, 14, 512) 2359808

    block5_pool (MaxPooling2D) (None, 7, 7, 512) 0

    flatten (Flatten) (None, 25088) 0

    fc1 (Dense) (None, 4096) 102764544

    fc2 (Dense) (None, 4096) 16781312

    predictions (Dense) (None, 1000) 4097000

    =================================================================
    Total params: 138,357,544
    Trainable params: 138,357,544
    Non-trainable params: 0

3.2.编译模型

在准备对模型进行训练之前，还需要再对其进行一些设置。以下内容是在模型的编译步骤中添加的：

  • 损失函数（loss）：用于衡量模型在训练期间的准确率。
  • 优化器（optimizer）：决定模型如何根据其看到的数据和自身的损失函数进行更新。

  • 评价函数（metrics）：用于监控训练和测试步骤。以下示例使用了准确率，即被正确分类的图像的比率。

    model.compile(optimizer="adam",
    loss ='sparse_categorical_crossentropy',
    metrics =['accuracy'])

3.3.训练模型

复制代码
from tqdm import tqdm
import tensorflow.keras.backend as K

epochs = 10
lr     = 1e-4

# 记录训练数据，方便后面的分析
history_train_loss     = []
history_train_accuracy = []
history_val_loss       = []
history_val_accuracy   = []

for epoch in range(epochs):
    train_total = len(train_ds)
    val_total   = len(val_ds)

    """
    total：预期的迭代数目
    ncols：控制进度条宽度
    mininterval：进度更新最小间隔，以秒为单位（默认值：0.1）
    """
    with tqdm(total=train_total, desc=f'Epoch {epoch + 1}/{epochs}',mininterval=1,ncols=100) as pbar:

        lr = lr*0.92
        K.set_value(model.optimizer.lr, lr)

        for image,label in train_ds:
            history = model.train_on_batch(image,label)

            train_loss     = history[0]
            train_accuracy = history[1]

            pbar.set_postfix({"loss": "%.4f"%train_loss,
                              "accuracy":"%.4f"%train_accuracy,
                              "lr": K.get_value(model.optimizer.lr)})
            pbar.update(1)
        history_train_loss.append(train_loss)
        history_train_accuracy.append(train_accuracy)

    print('开始验证！')

    with tqdm(total=val_total, desc=f'Epoch {epoch + 1}/{epochs}',mininterval=0.3,ncols=100) as pbar:

        for image,label in val_ds:

            history = model.test_on_batch(image,label)

            val_loss     = history[0]
            val_accuracy = history[1]

            pbar.set_postfix({"loss": "%.4f"%val_loss,
                              "accuracy":"%.4f"%val_accuracy})
            pbar.update(1)
        history_val_loss.append(val_loss)
        history_val_accuracy.append(val_accuracy)

    print('结束验证！')
    print("验证loss为：%.4f"%val_loss)
    print("验证准确率为：%.4f"%val_accuracy)

Epoch 1/10:   0%|                                                           | 0/340 [00:00<?, ?it/s]2026-03-20 07:32:42.551426: I tensorflow/stream_executor/cuda/cuda_dnn.cc:384] Loaded cuDNN version 8101
2026-03-20 07:32:46.202617: I tensorflow/stream_executor/cuda/cuda_blas.cc:1786] TensorFloat-32 will be used for the matrix multiplication. This will only be logged once.
Epoch 1/10: 100%|████████| 340/340 [00:27<00:00, 12.41it/s, loss=0.8471, accuracy=0.7500, lr=9.2e-5]
开始验证！
Epoch 1/10: 100%|█████████████████████| 85/85 [00:02<00:00, 28.56it/s, loss=1.8317, accuracy=0.3750]
结束验证！
验证loss为：1.8317
验证准确率为：0.3750
....
Epoch 9/10: 100%|███████| 340/340 [00:20<00:00, 16.84it/s, loss=0.0007, accuracy=1.0000, lr=4.72e-5]
开始验证！
Epoch 9/10: 100%|█████████████████████| 85/85 [00:02<00:00, 32.15it/s, loss=0.0000, accuracy=1.0000]
结束验证！
验证loss为：0.0000
验证准确率为：1.0000

Epoch 10/10: 100%|██████| 340/340 [00:20<00:00, 16.79it/s, loss=0.0002, accuracy=1.0000, lr=4.34e-5]
开始验证！
Epoch 10/10: 100%|████████████████████| 85/85 [00:02<00:00, 32.57it/s, loss=0.0013, accuracy=1.0000]
结束验证！
验证loss为：0.0013
验证准确率为：1.0000

4、模型评估

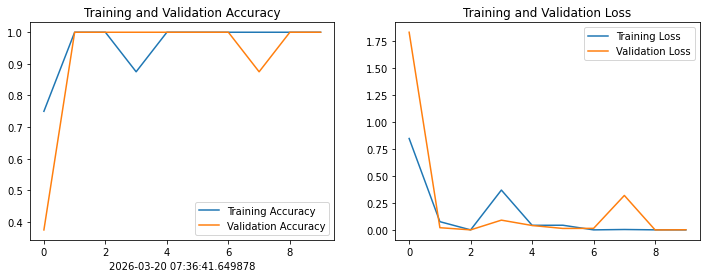

4.1.Loss与Accuracy图

复制代码
from datetime import datetime
current_time = datetime.now() # 获取当前时间

epochs_range = range(epochs)

plt.figure(figsize=(12, 4))
plt.subplot(1, 2, 1)

plt.plot(epochs_range, history_train_accuracy, label='Training Accuracy')
plt.plot(epochs_range, history_val_accuracy, label='Validation Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')
plt.xlabel(current_time) # 打卡请带上时间戳，否则代码截图无效

plt.subplot(1, 2, 2)
plt.plot(epochs_range, history_train_loss, label='Training Loss')
plt.plot(epochs_range, history_val_loss, label='Validation Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

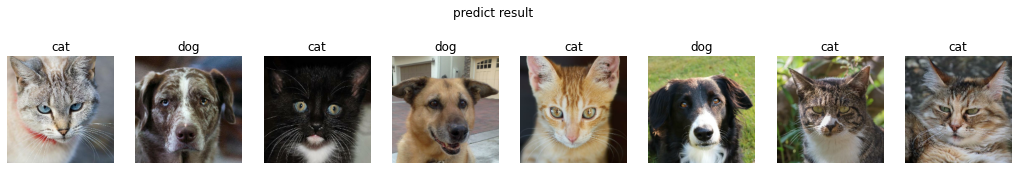

5、图片预测

复制代码
import numpy as np

# 采用加载的模型（new_model）来看预测结果
plt.figure(figsize=(18, 3))  # 图形的宽为18高为5
plt.suptitle("predict result")

for images, labels in val_ds.take(1):
    for i in range(8):
        ax = plt.subplot(1,8, i + 1)

        # 显示图片
        plt.imshow(images[i].numpy())

        # 需要给图片增加一个维度
        img_array = tf.expand_dims(images[i], 0)

        # 使用模型预测图片中的人物
        predictions = model.predict(img_array)
        plt.title(class_names[np.argmax(predictions)])

        plt.axis("off")

1/1 [==============================] - 0s 24ms/step
1/1 [==============================] - 0s 24ms/step
1/1 [==============================] - 0s 24ms/step
1/1 [==============================] - 0s 23ms/step
1/1 [==============================] - 0s 24ms/step
1/1 [==============================] - 0s 26ms/step
1/1 [==============================] - 0s 23ms/step
1/1 [==============================] - 0s 24ms/step
相关推荐
ViiTor_AI1 小时前
AI音频翻译原理详解：从语音识别到语音生成的完整流程（2026指南）
人工智能·音视频·语音识别
m0_750580301 小时前
用Python生成艺术：分形与算法绘图
jvm·数据库·python
不要秃头的小孩1 小时前
力扣刷题——77. 组合
数据结构·python·算法·leetcode
灵机一物1 小时前
灵机一物AI智能电商小程序(已上线)-LangGraph落地电商购物Agent：搜索反馈回路从工程实践到产品化落地
人工智能·小程序
新新学长搞科研1 小时前
【自动识别相关会议】第五届机器视觉、自动识别与检测国际学术会议（MVAID 2026）
人工智能·目标检测·计算机视觉·自动化·视觉检测·能源·语音识别
AnalogElectronic1 小时前
markdown文件转docx教程
python
ShiMetaPi1 小时前
Seeing the Unseen：基于事件相机的暗光重构特征提取方案
人工智能·计算机视觉·事件相机·evs
华农DrLai1 小时前
什么是Prompt模板？为什么标准化的格式能提高稳定性？
数据库·人工智能·gpt·nlp·prompt
像风一样自由20201 小时前
我把 draw.io MCP 接进 VS Code Codex，直接生成了带动画连接器的 LSTM 架构图
人工智能·lstm·draw.io
热门推荐
01GitHub 镜像站点02Qwen3.5 开源全解析：从 0.8B 到 397B，代际升级 + 全场景选型指南03OpenClaw 使用和管理 MCP 完全指南04Labelme从安装到标注：零基础完整指南05AI 编程三剑客：Spec-Kit、OpenSpec、Superpowers 深度对比与实战指南06UV安装并设置国内源07小黑课堂计算机二级WPSoffice题库软件下载安装教程（2026年3月最新版）08OpenClaw Control UI安全上下文访问配置09Claude Code + GLM4.7 避坑指南：解决 Unable to connect to Anthropic services10“wsl --install -d Ubuntu-22.04”下载慢，中国地区离线安装 Ubuntu 22.04 WSL方法（亲测2025年5月6日）
