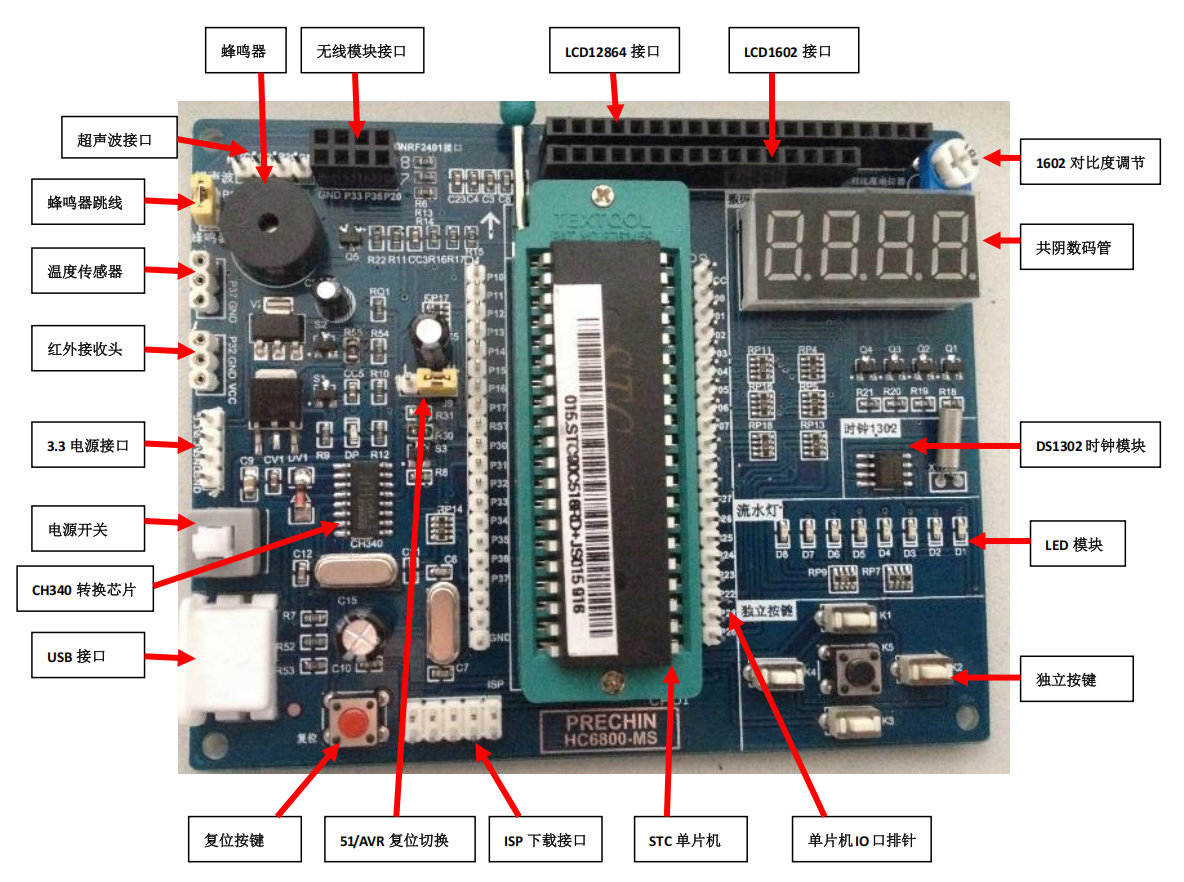

51单片机day1

(1)51单片机核心部分:

cpu:中央处理器,负责处理单片机内的算数和逻辑运算(51单片机采用8位cpu核心,8051)

RAM:随机访问内存,cpu可以访问其中的变量地址,存放变量。读写速度快,但掉电会数据丢失

ROM:只读存储器,主要访问单片机的程序,代码,指令。读写速度慢,掉电数据不丢失

timer:定时器(2个16位定时器,Timer0/1)

interrupt:中断系统

(2)MCU

MCU:微控制器,集成度高,将所有功能集中在一块板上

MPU:微处理器,集成度低,只有一块单独的CPU,需要外接功能模块,成本高

GPU:图像处理单元,处理图像数据

NPU:神经网络处理器

FPU:浮点数单元,可以完成对浮点数的运算

(3)GPIO

GPIO:通用目的输入输出,本质是芯片的一个引脚

输出模式:给定引脚电平,控制引脚高低电平的变化(推免输出,开漏输出)

输入模式:检测引脚电平变化(上拉输入,下拉输入,浮空输入)

(4)中断系统

定义: 当cpu执行某个任务时,外界发生了一个紧急事件,要求cpu放下当前的任务,转而去执行这个紧急事件,处理完之后,再回到原来被打断的地方,继续向下执行

中断源:打断cpu执行的事件或源头

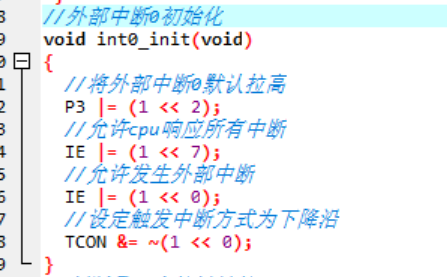

5个:外部中断0,外部中断1(引脚电平的变化引发的中断,只有P32,P33可以实现),定时器0,定时器1,串口

中断优先级:cpu去执行中断任务时,会比较多个中断的优先级,优先去执行优先级更高的中断

中断处理流程:(1)中断源发出中断请求

(2)检查cpu是否响应中断(总开关,与IEbit7有关)及该中断源是否被屏蔽(子开关)

(3)比较中断优先级

(4)保护现场

(5)执行中断服务函数

(6)恢复现场

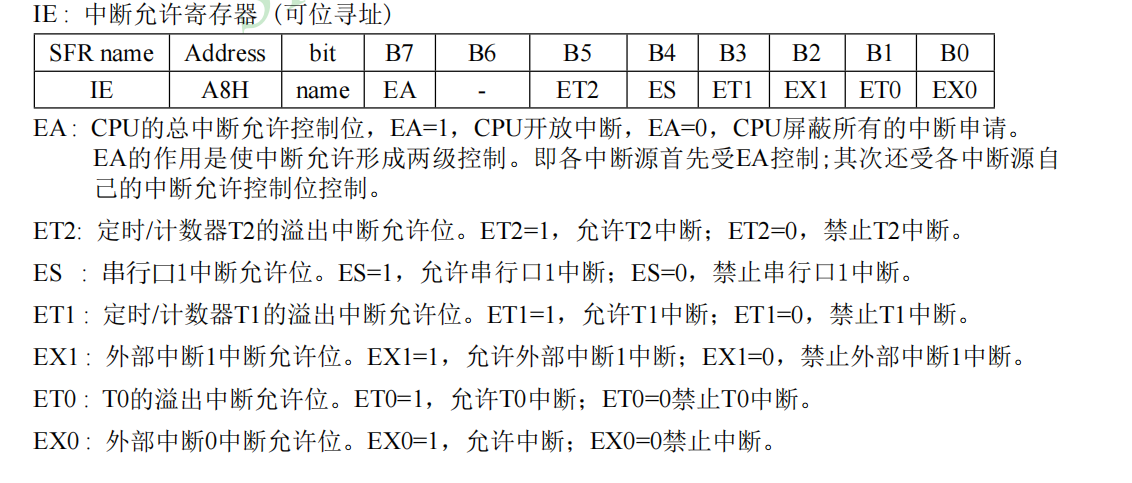

中断允许寄存器IE

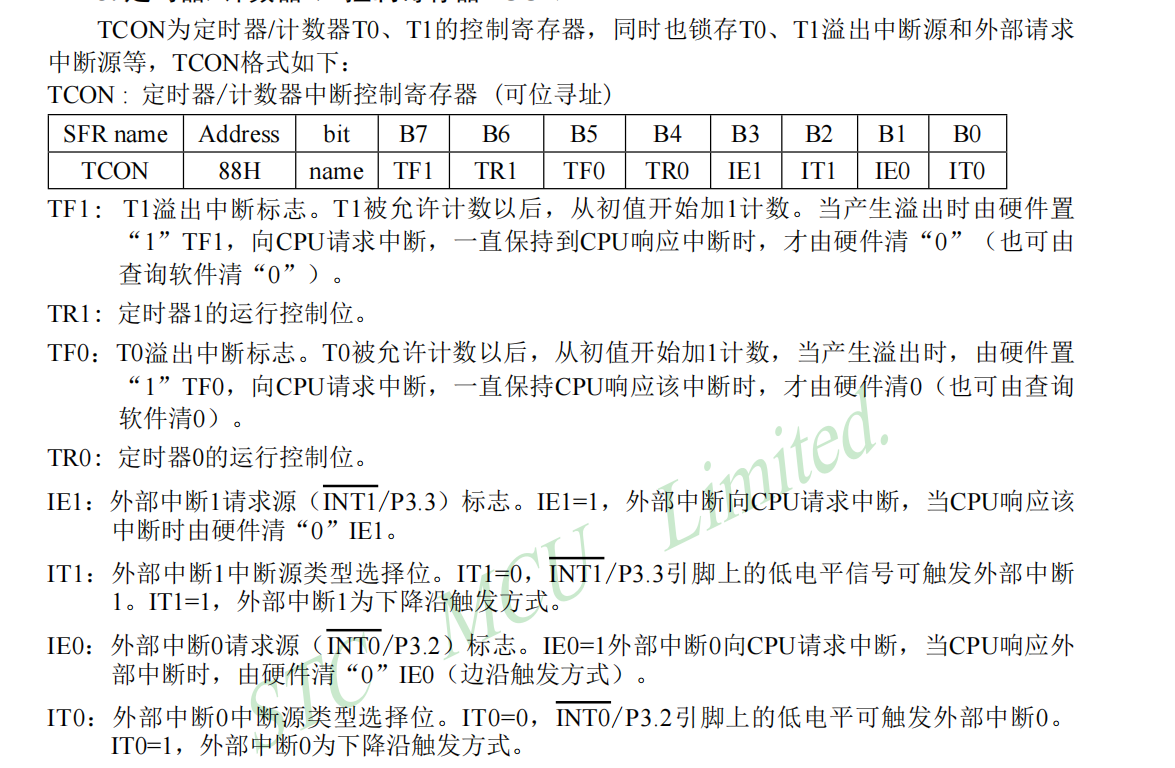

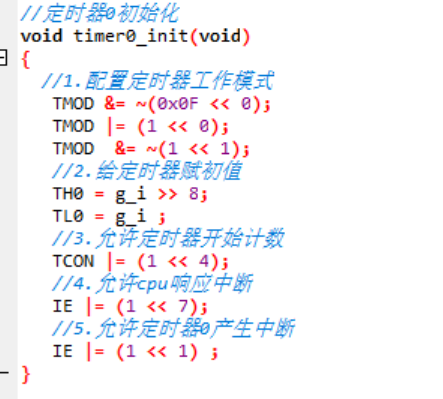

定时器/计数器的控制寄存器TCON

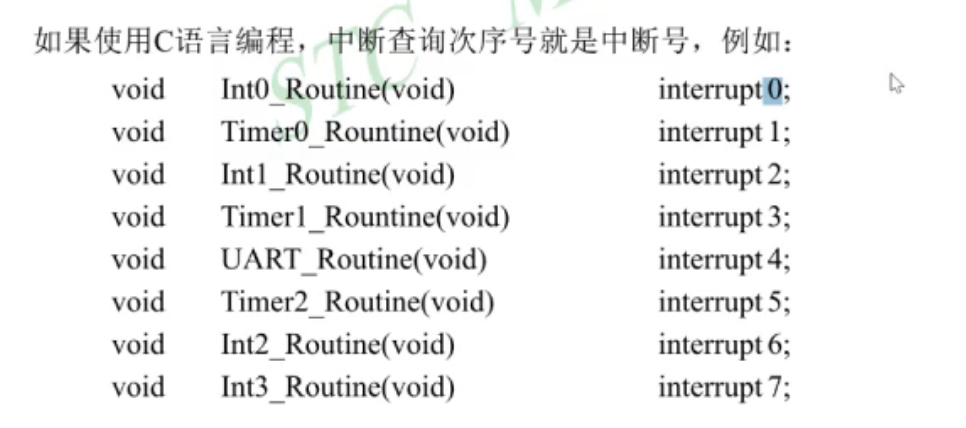

中断向量表:本质是1个数组,数组中存放的是中断服务器入口地址

中断向量:本质上是一个标号,可以通过标号在中断向量表中查找
