IPsec 最简单场景总部和网关之间建立，并且流量不会全部经过总部

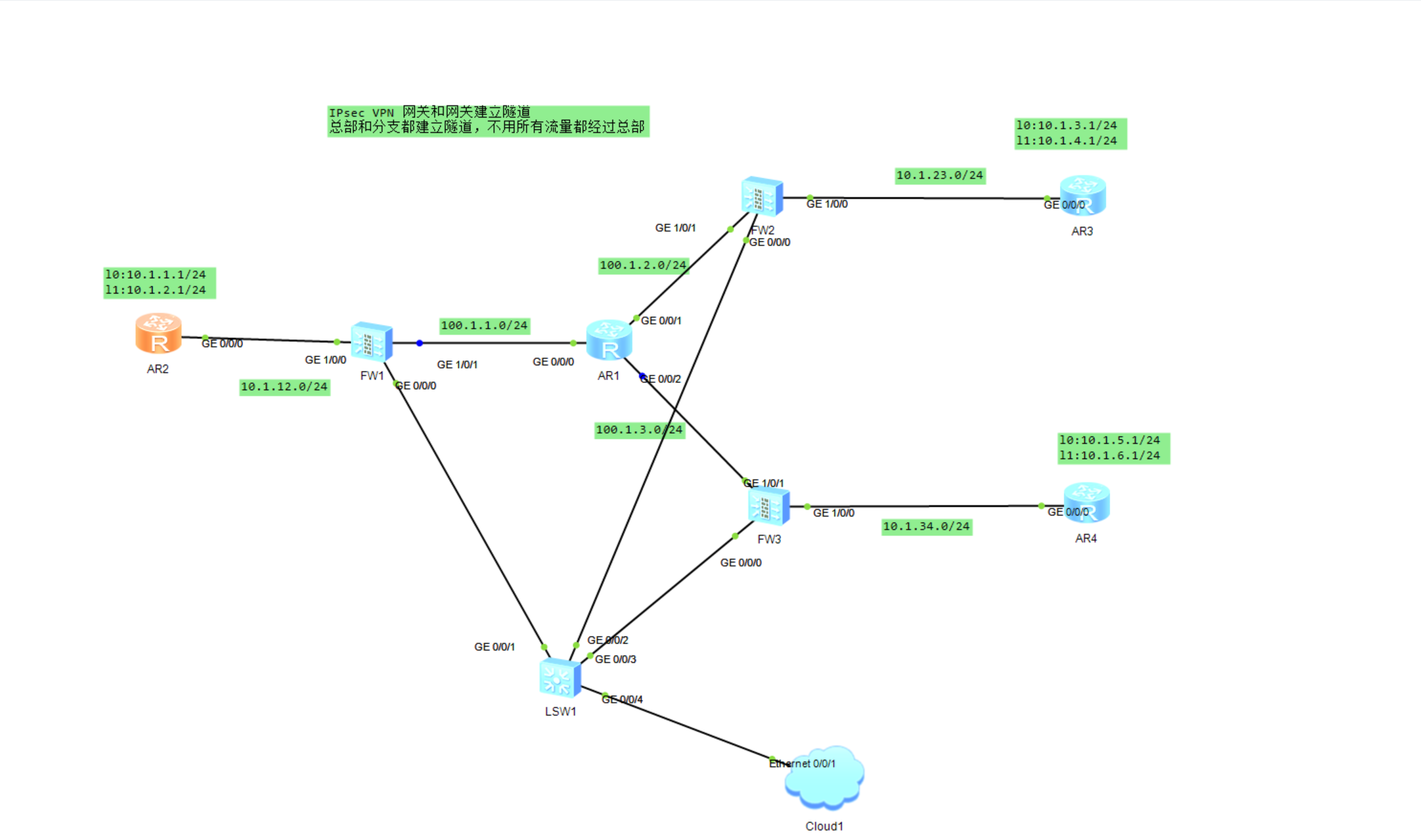

1.实验拓扑

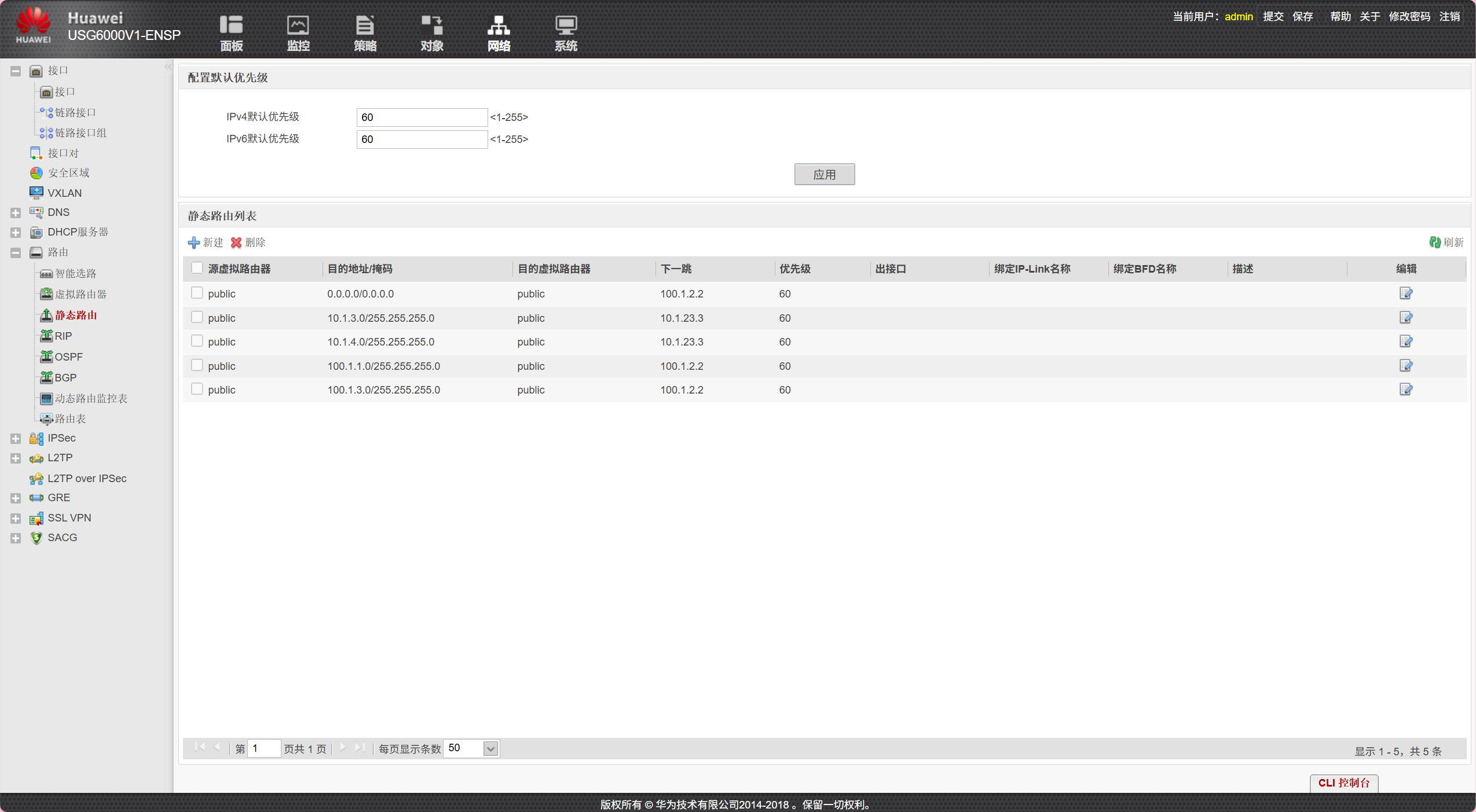

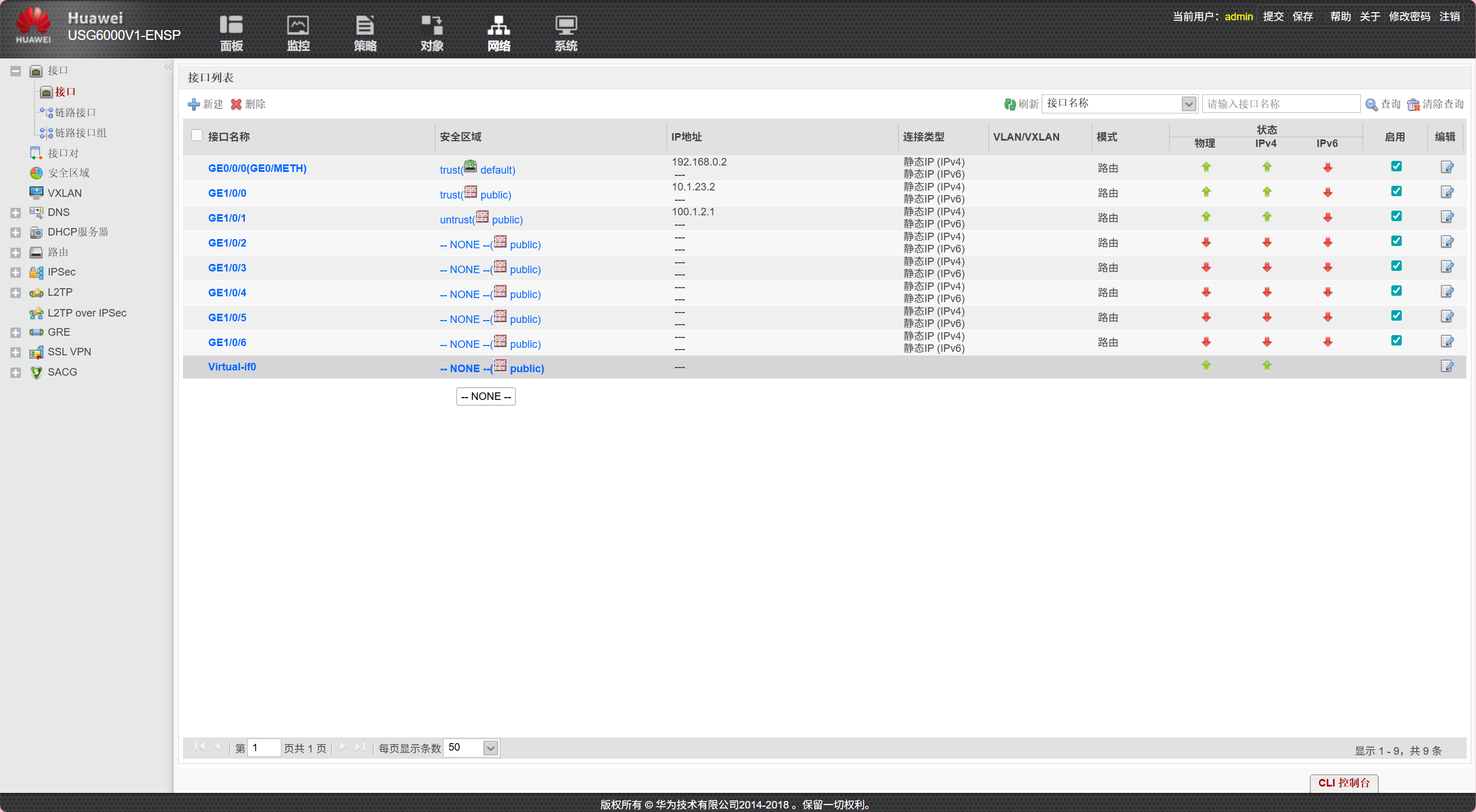

2.基础配置（每一步后续都有结果对应）

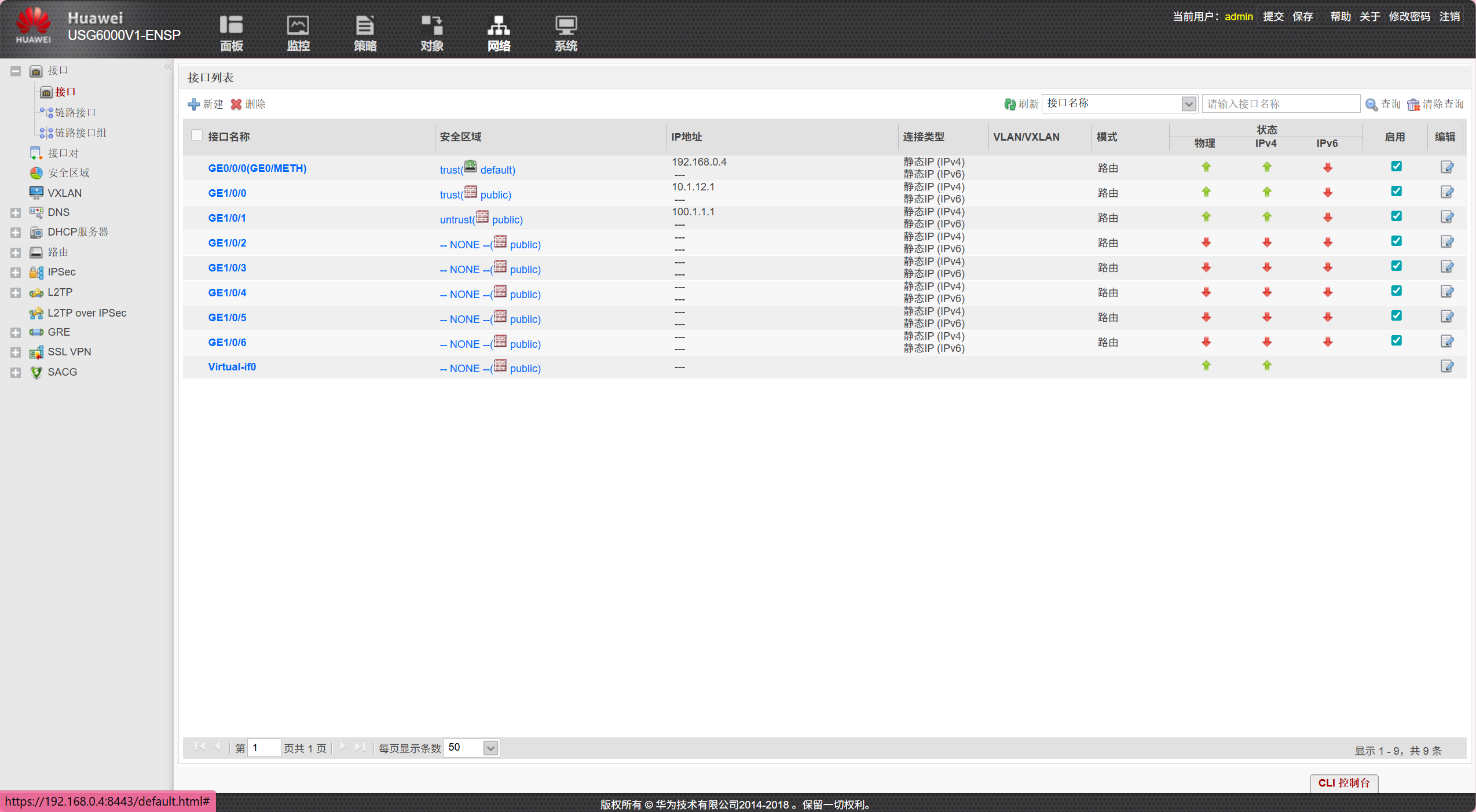

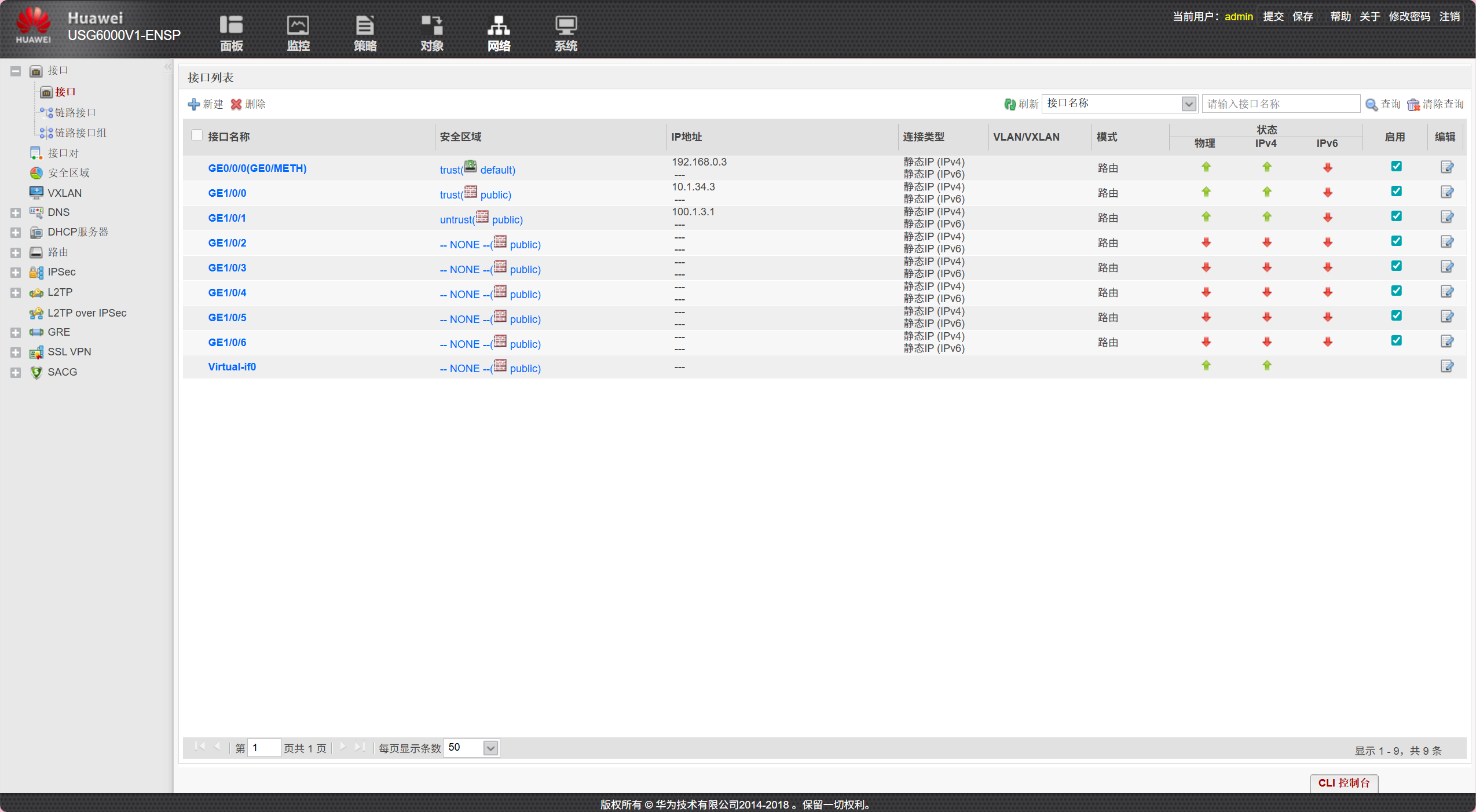

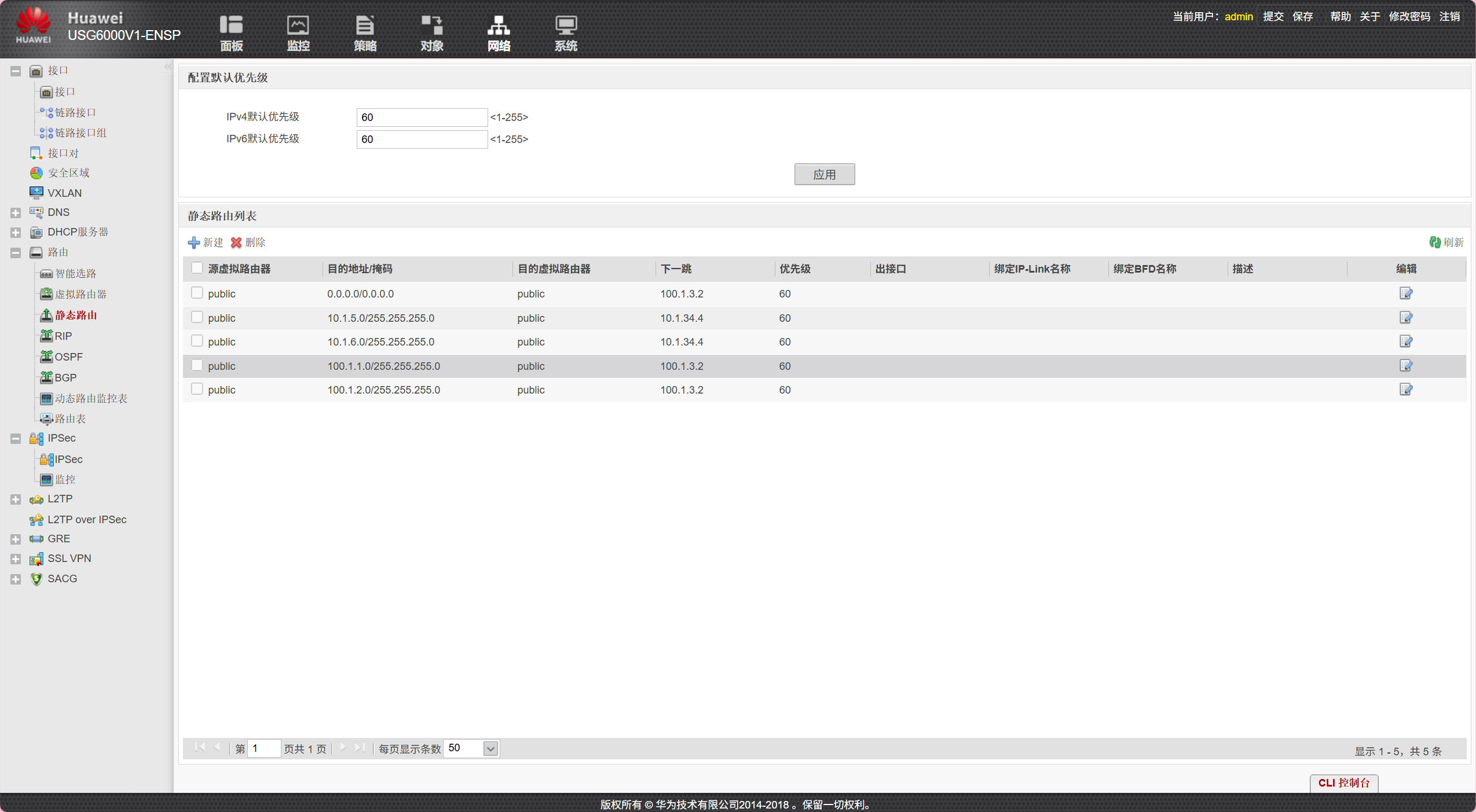

a,基础配置(IP地址，路由等)

AR1：
#
interface GigabitEthernet0/0/0
 ip address 100.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 100.1.2.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 100.1.3.2 255.255.255.0
#
ip route-static 10.1.1.0 255.255.255.0 100.1.1.1
ip route-static 10.1.2.0 255.255.255.0 100.1.1.1
ip route-static 10.1.3.0 255.255.255.0 100.1.2.1
ip route-static 10.1.4.0 255.255.255.0 100.1.2.1
ip route-static 10.1.5.0 255.255.255.0 100.1.3.1
ip route-static 10.1.6.0 255.255.255.0 100.1.3.1
#


AR2：
#
interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.0
#
interface LoopBack0
 ip address 10.1.1.1 255.255.255.0
#
interface LoopBack1
 ip address 10.1.2.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.1.12.1

AR3：
#
interface GigabitEthernet0/0/0
 ip address 10.1.23.3 255.255.255.0
#
interface LoopBack0
 ip address 10.1.3.1 255.255.255.0
#
interface LoopBack1
 ip address 10.1.4.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.1.23.2

AR4：
#
interface GigabitEthernet0/0/0
 ip address 10.1.34.4 255.255.255.0
#
interface LoopBack0
 ip address 10.1.5.1 255.255.255.0
#
interface LoopBack1
 ip address 10.1.6.1 255.255.255.0
#
ip route-static 0.0.0.0 0.0.0.0 10.1.34.3

FW1:

FW2:

FW3:

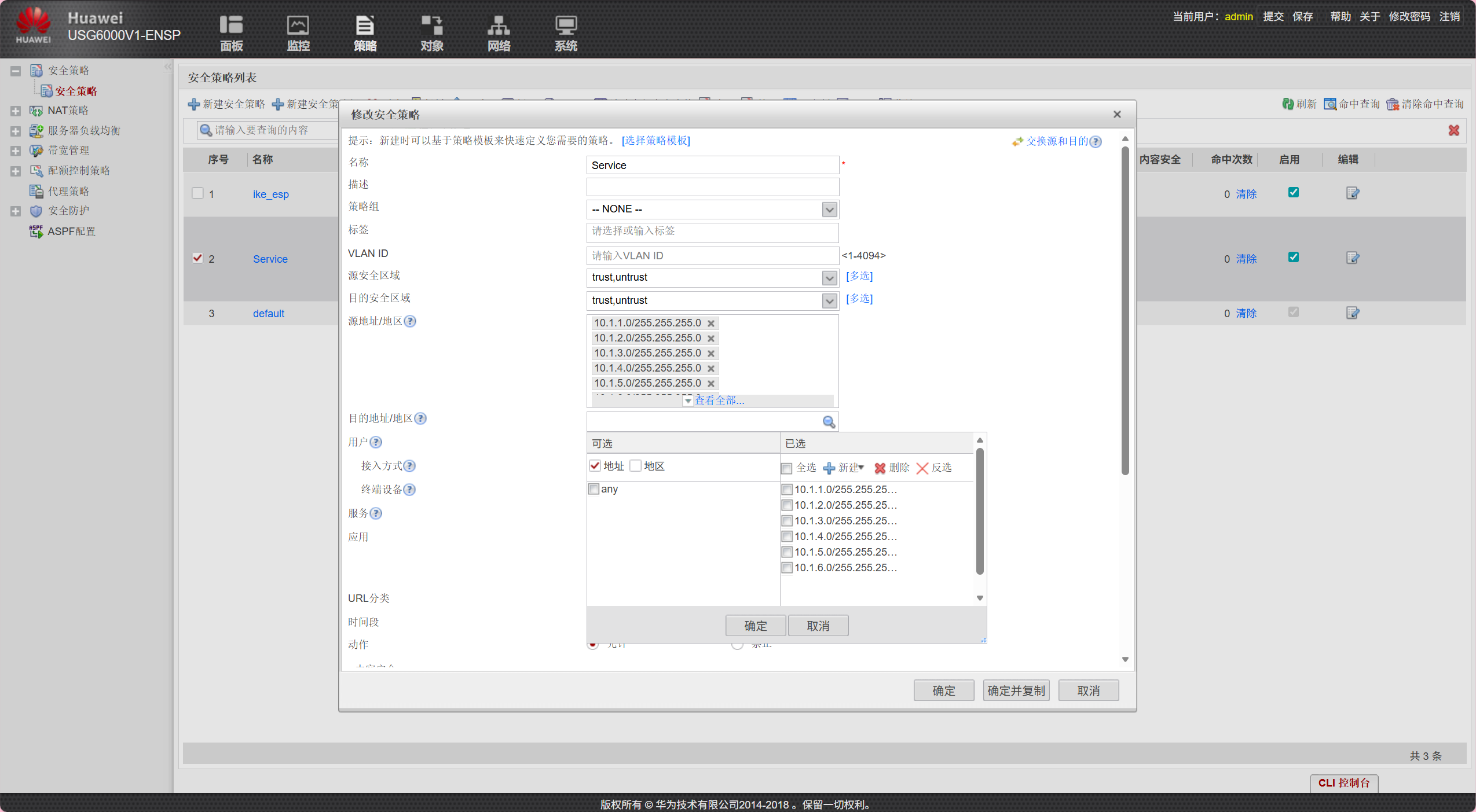

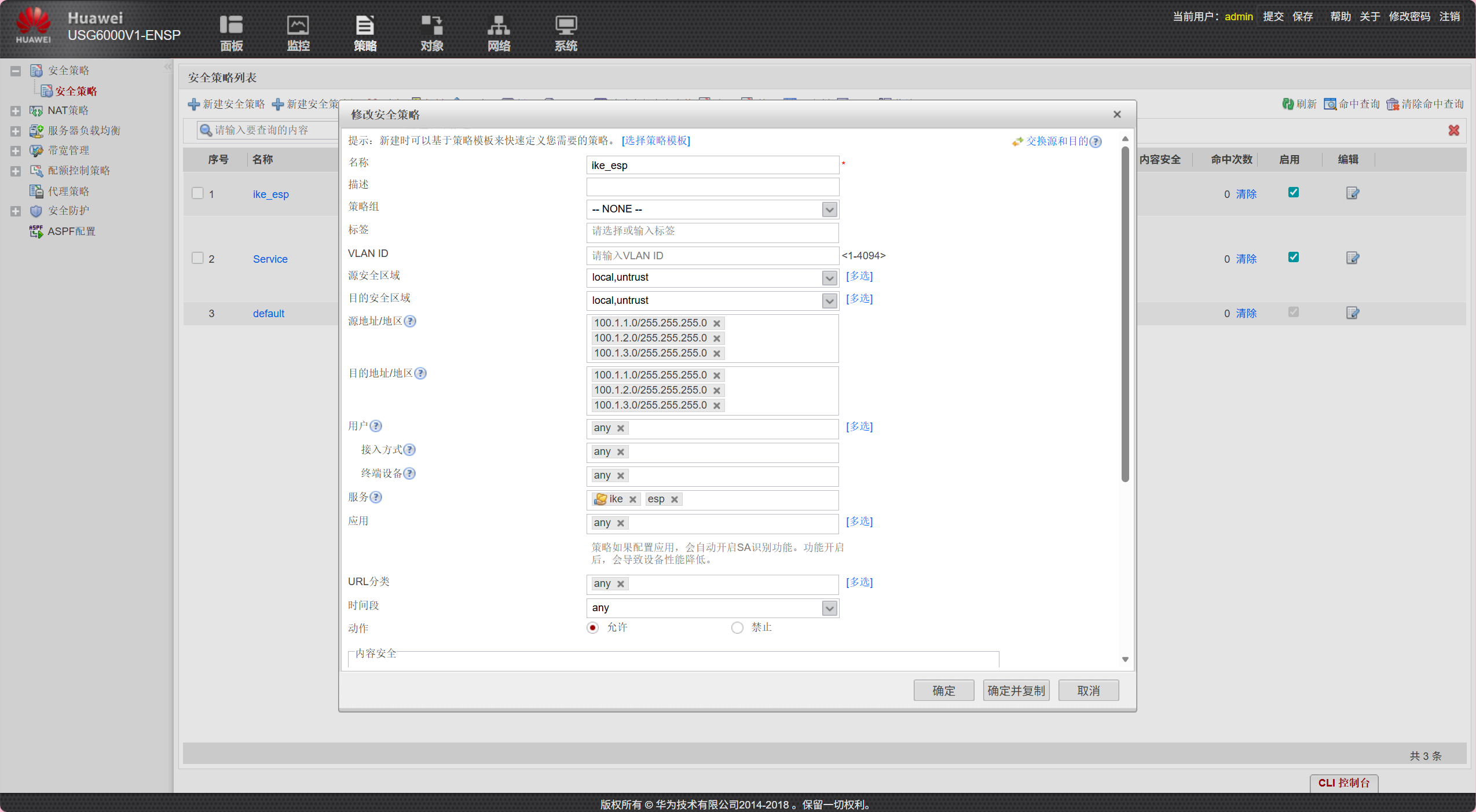

b.防火墙策略配置(三台防火墙均可以如下配置)

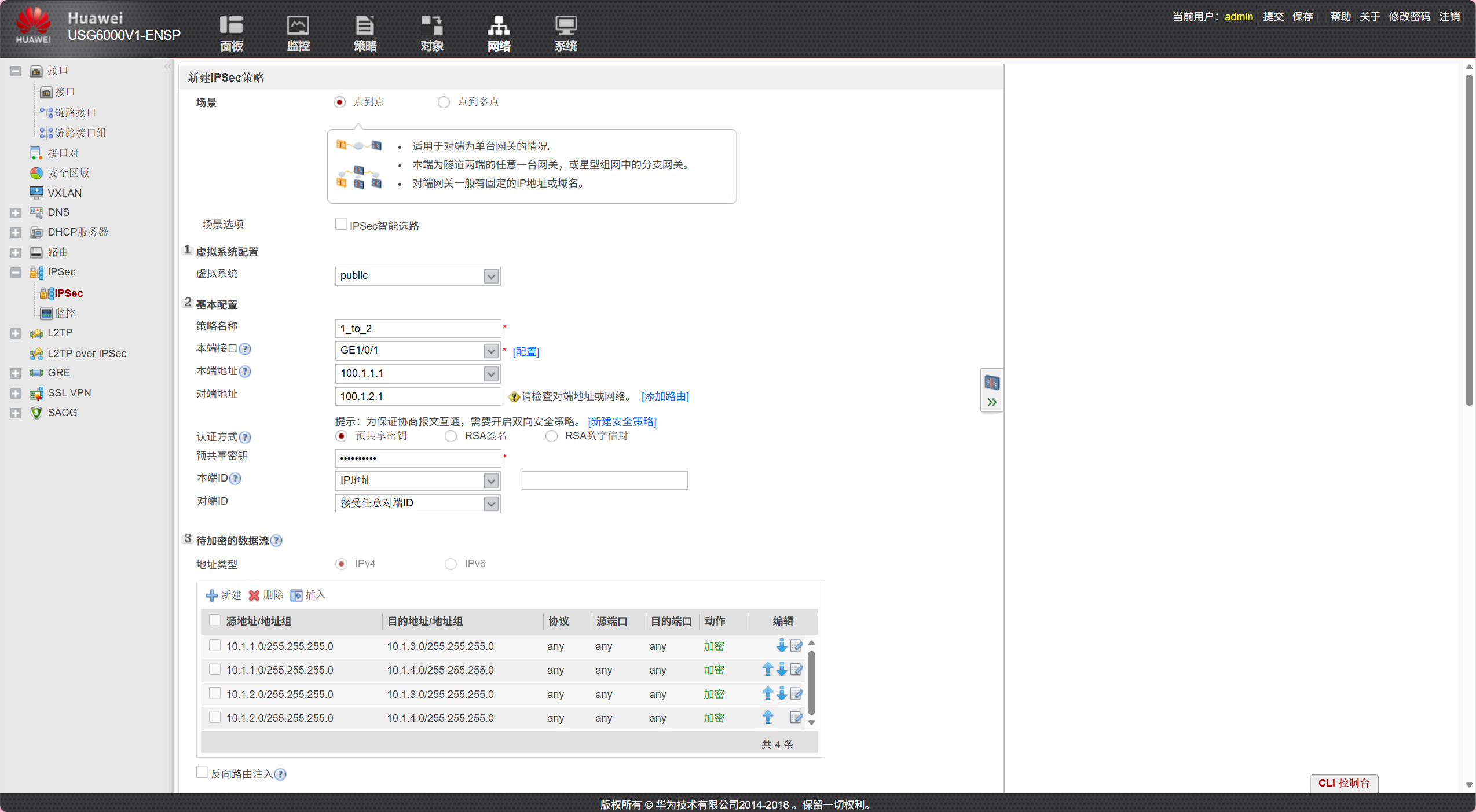

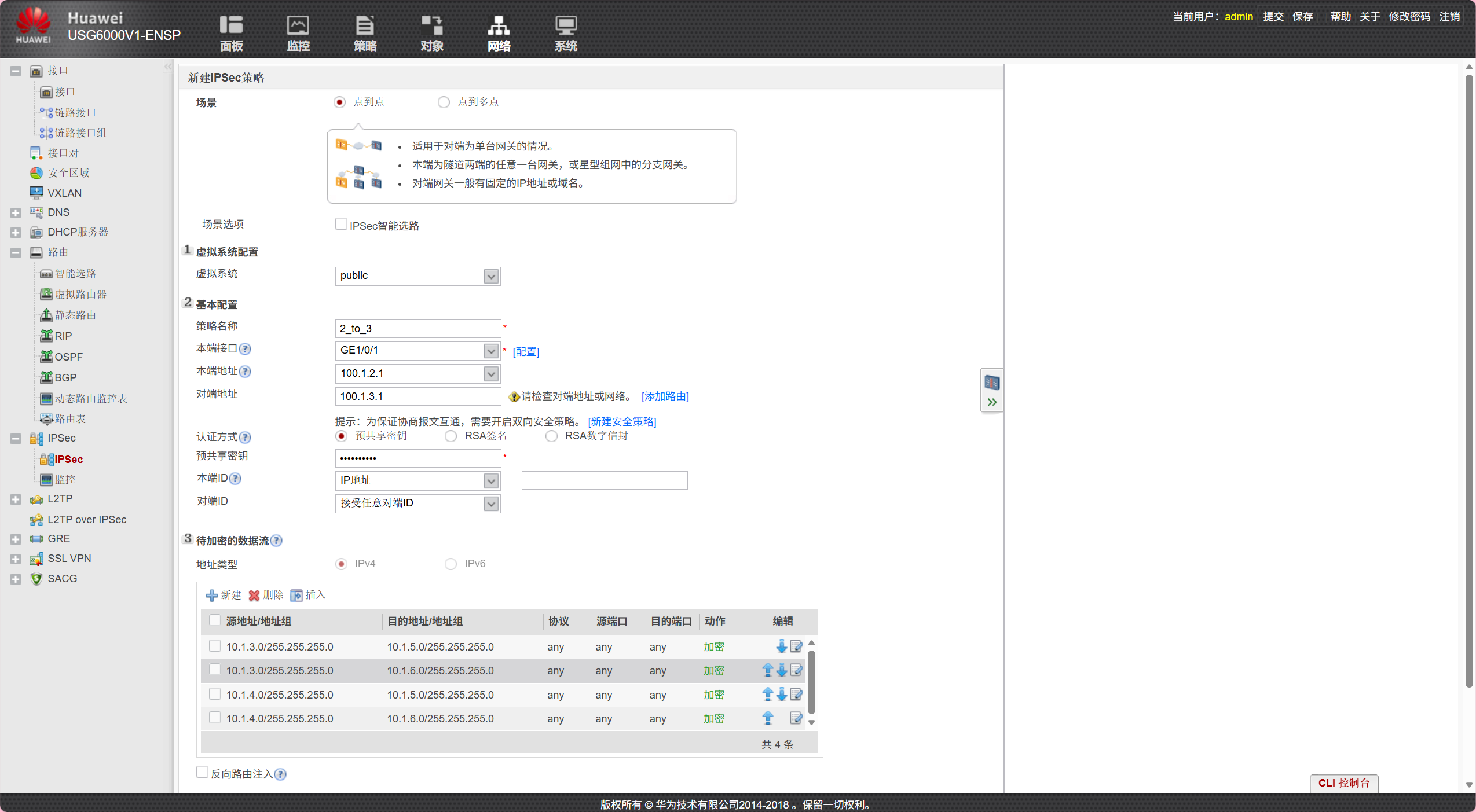

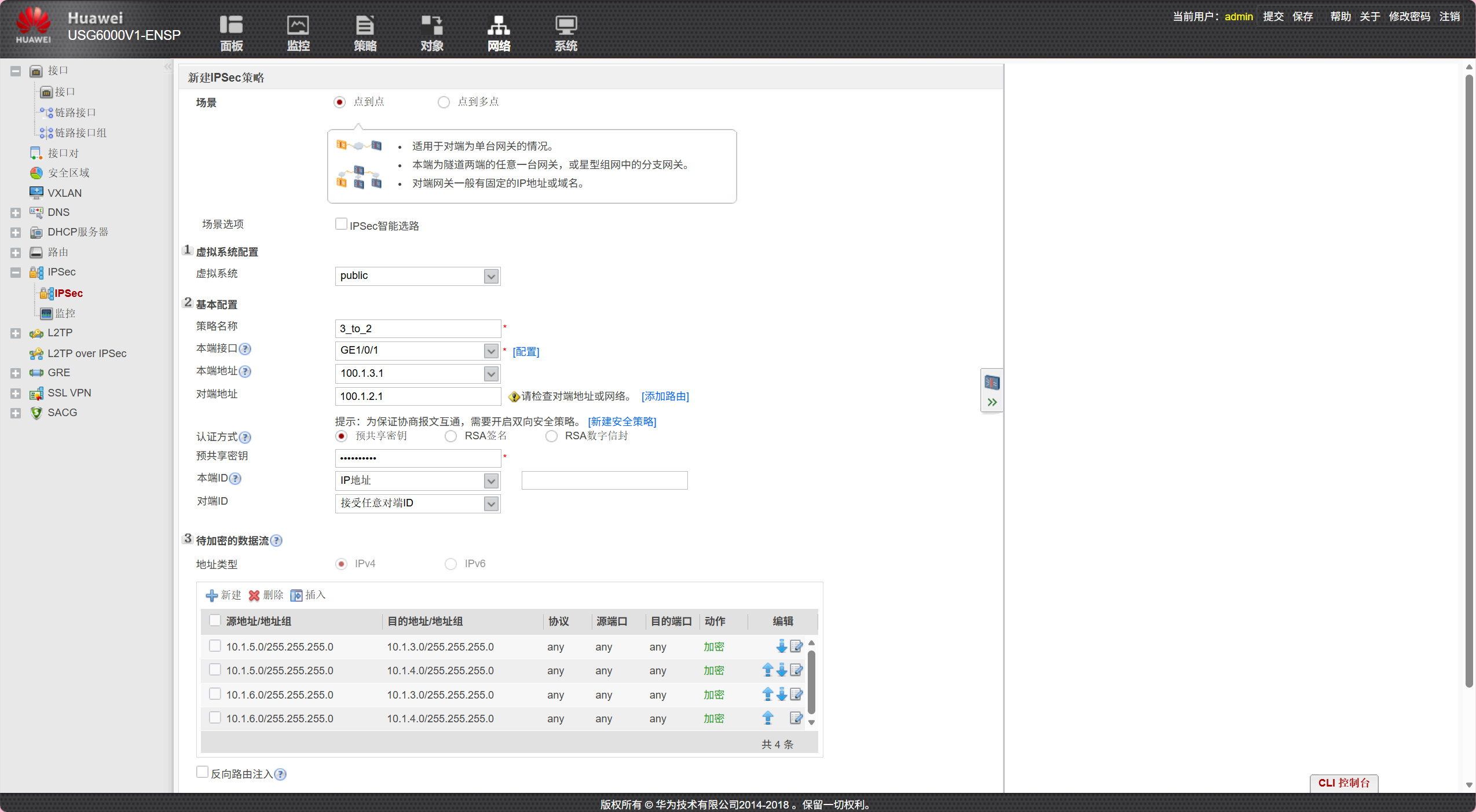

c.IPsec隧道建立

FW1：

FW2：

FW3：

3.结果验证

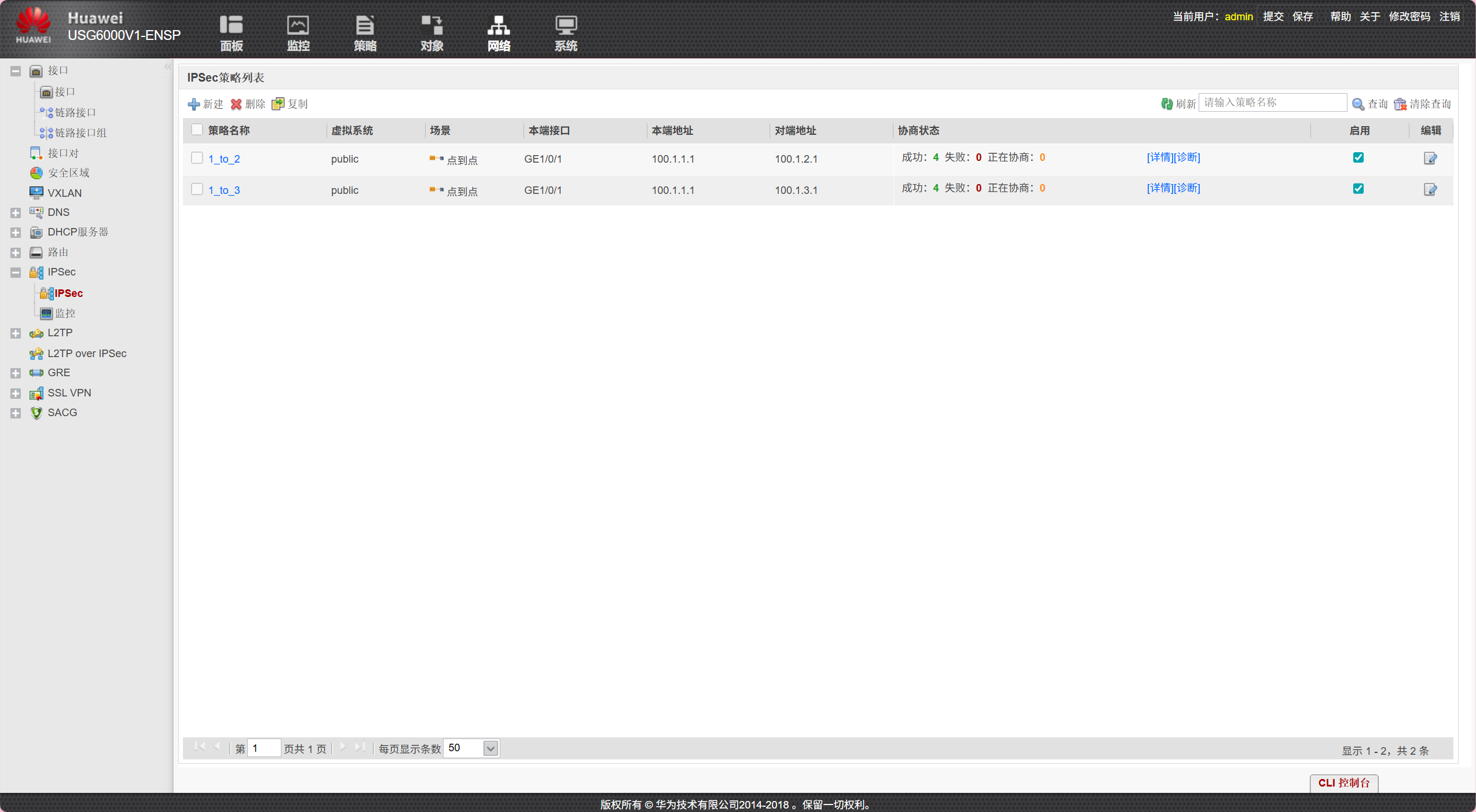

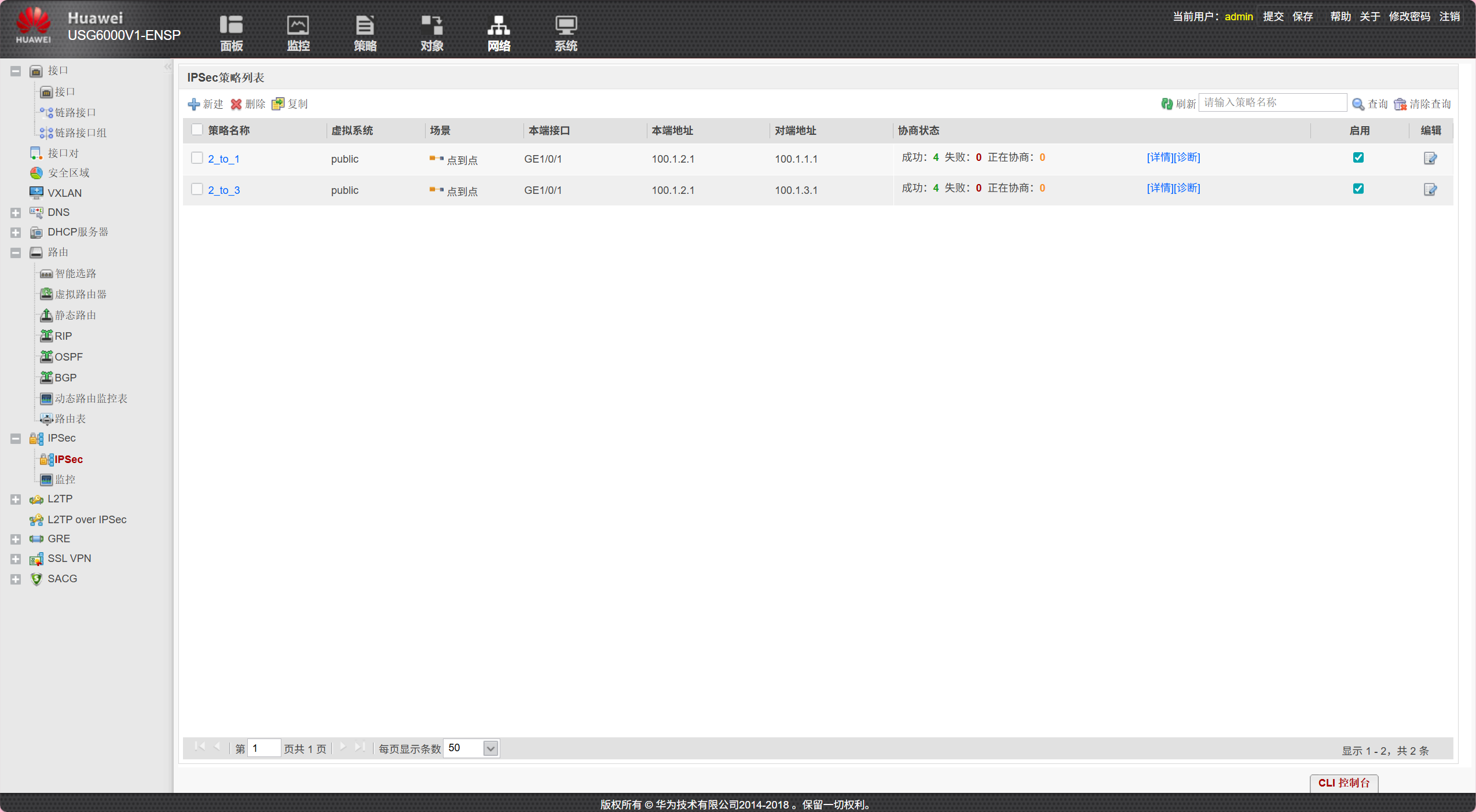

a.IPsec VPN隧道是否建立

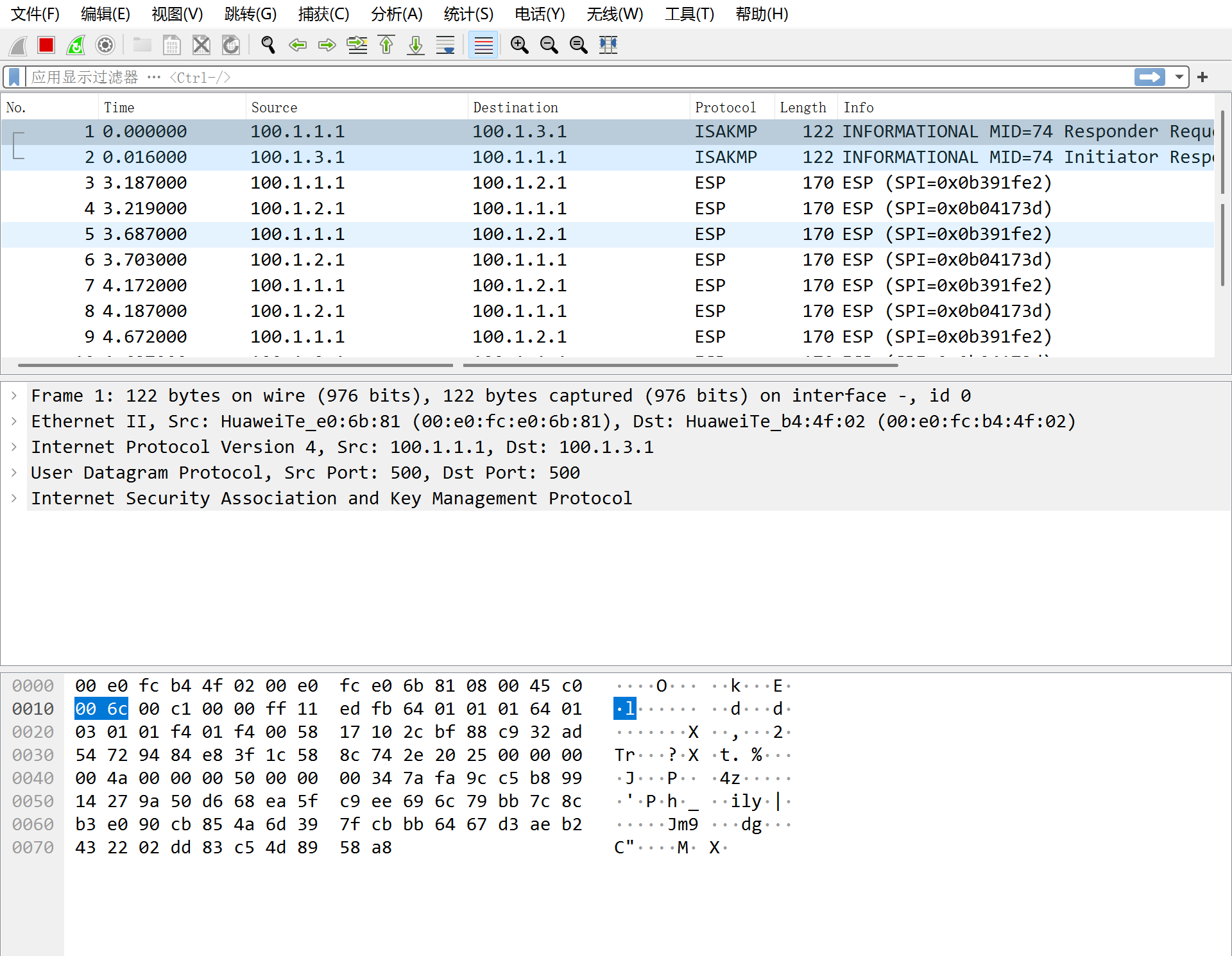

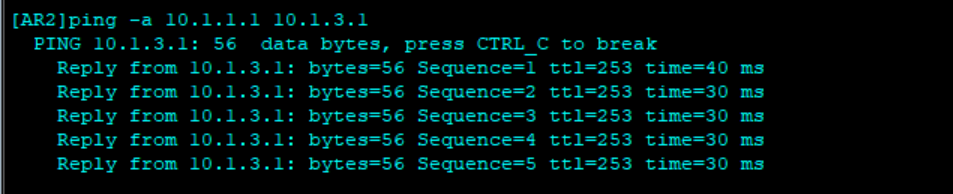

b.是否可以ping通并走隧道

4.总结

a.为什么防火墙之间建立会有4条隧道

因为隧道数量和感兴趣流acl是对应的

b.为什么一条隧道有两个SA

因为一条出方向，一条入方向SA
