一、GPIO
Genral Purpose Input Output，通用目的输入输出
输出模式：给定引脚电平，控制引脚高低电平的变化
推挽 输出
开漏输出 LED 数码管
复用 推挽
复用 开漏
输入模式： 检测引脚电平变化
上拉 输入
下拉 输入
浮空 输入
模拟 输入

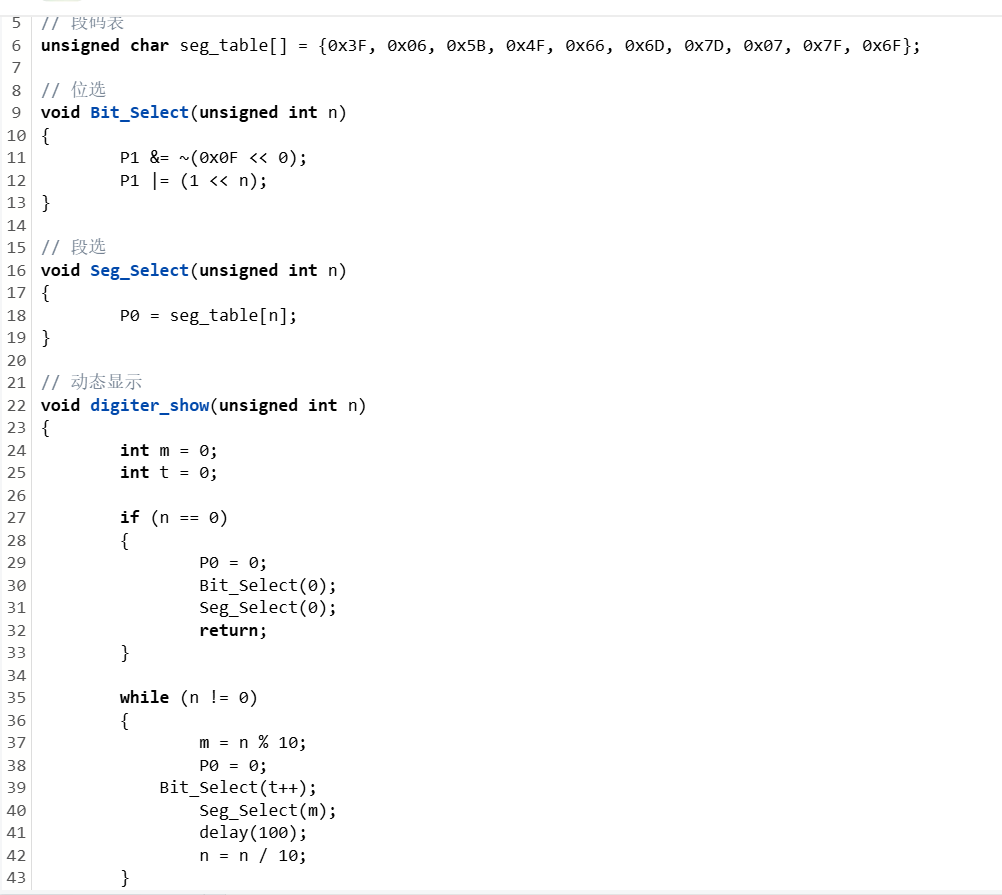

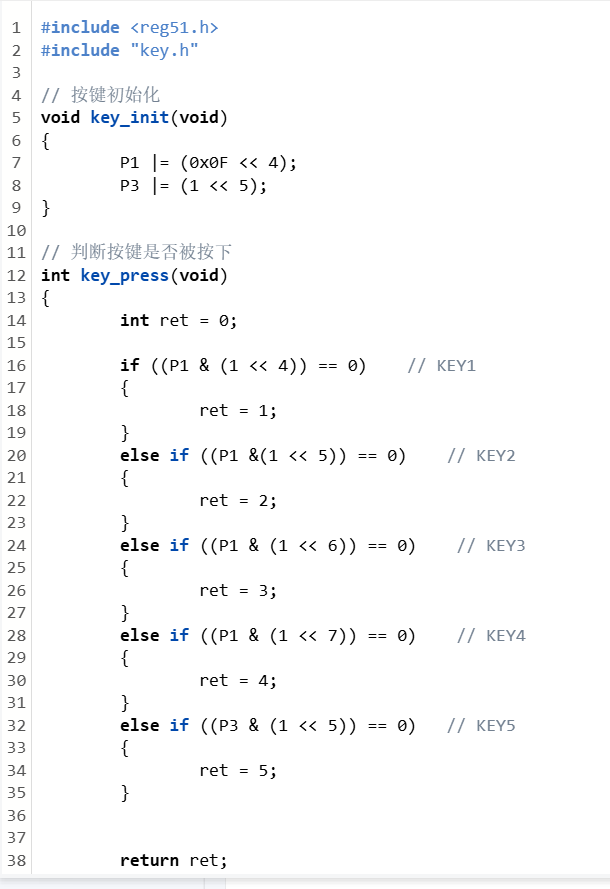

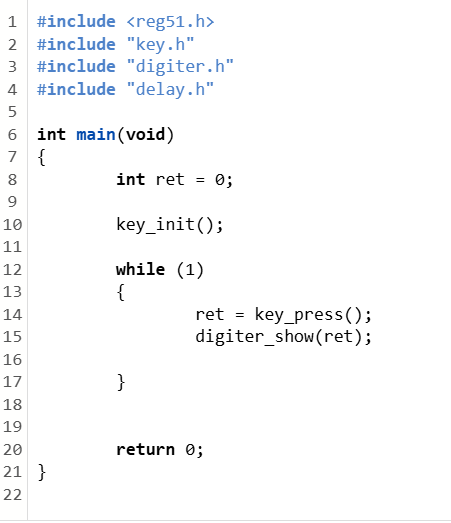

例：利用按键和数码管实现按哪个键数码管就显示几
二、中断
1、概念：当CPU执行某个任务时，外界发生了一个紧急事件，要求CPU放下当前的任务，转而去执行这个更为紧 急的事件，执行完紧急事件后再回到原来被打断的地方 继续向下执行
2、中断源：打断CPU执行当前任务的源头/事件
5个：外部中断0、外部中断1、定时器0、定时器1、串口
外部中断：引脚电平的变化所引发的中断（P3_2 P3_3）
3、中断优先级：CPU去执行中断任务时，会去比较多个中断的优先级，优先去执 行优先级更高的中断
51单片机中最多允许中断嵌套两层
4、中断 处理流程：
（1）中断源发出中断请求
（2）检查CPU是否响应中断（总开关）及该中断源被屏蔽（子开关）
（3）比较中断优先级
（4）保护现场
（5）执行中断服务函数
（6）恢复现场
5、中断向量表：本质就是一个数组 ，数组中存放的是中断服务函数入口地址
6、中断向量：本质上是一个标号， 可以通过标号在中断向量表中找到中断服务函数的入口地址

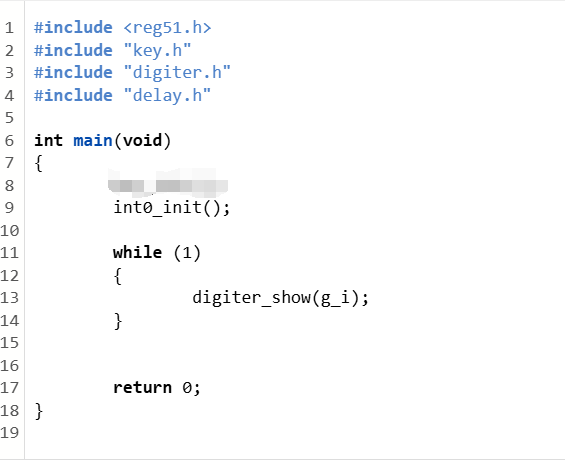

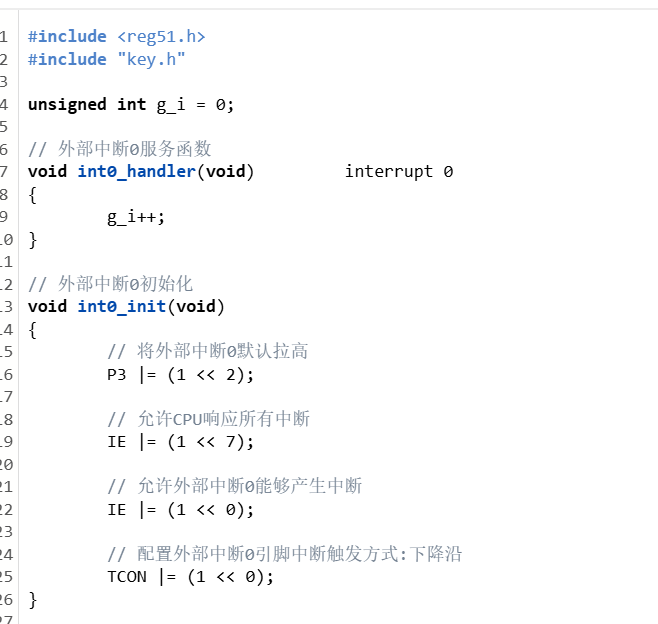

练习：利用外部中断0实现P32引脚接地（产生下降沿时）数码管加1
三、定时器
timer0 计数器0 16位模式定时器 65535 自增型定时器
timer1 计数器1
12MHZ -> 定时器
11.0592MHZ -> 波特率
分频器： 12MHZ / 12 = 1MHZ
11.0592MHZ / 12 = 0.9216MHZ
时间： 1 / 1MHZ = 1us
1 / 0.9216MHZ = 1.085us
用定时器0定时1ms：
1ms = 1000us
1000us / 1us = 1000
1000us / 1.085us = 922
初值：65535 - 1000 = 64535 12MHZ
65535 - 922 = 64,613 11.0592MHZ

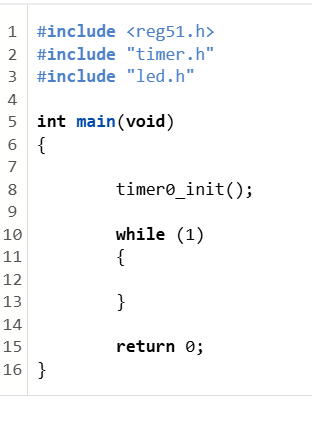

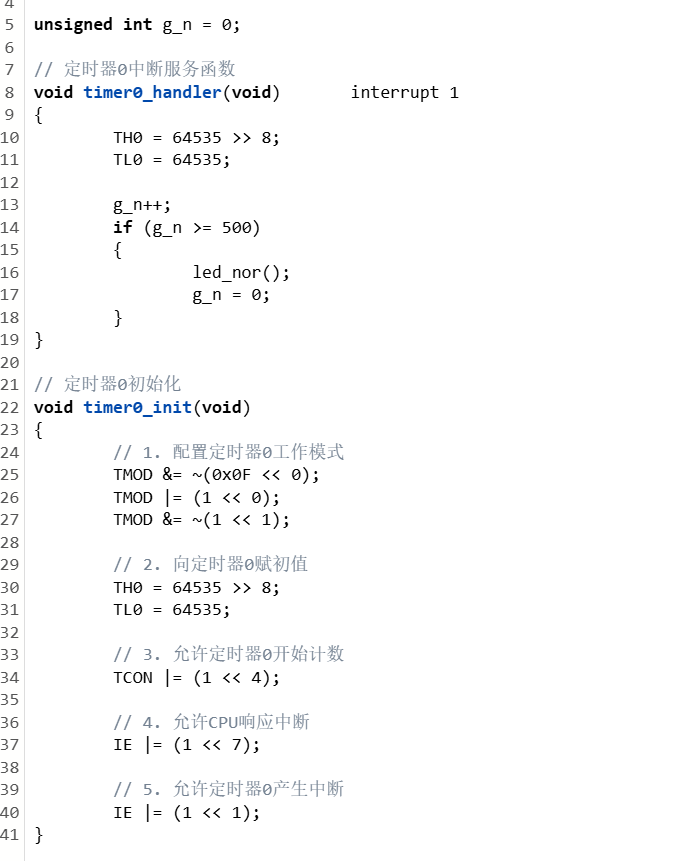

练习：利用定时器0中断实现每隔0.5秒LED翻转一次
四、PWM:
1、脉冲宽度调制，能够使引脚 产生一个方波
2、PWM可以让引脚电平周期性进行翻转
3、PWM周期：一个PWM方波所经历的时间（从上升沿/下降沿到下一个上升沿/下降沿所经 历的时间）
4、PWM占空比：高电平在一个周期内所占的比例
五、蜂鸣器
有源蜂鸣器：内部会存在震荡源，上 电后蜂鸣器会发出固定频率的声音
无源蜂鸣器：内部不存在震荡源，上 电后不会发出声音，需要给定一个震荡
震荡源
波 -> 音调不同 高音 高频 低音 低频 音量 -> 振幅大小
例：频率：200HZ，占空比：50%，利用定时器使蜂鸣器发出声调
定时器定时时间：1 / 200HZ = 0.005s
0.005 / 2 = 0.0025s
12MHZ * 10 ^ 6 = 12,000,000HZ
12分频： 12,000,000 / 12 = 1000 000HZ
时间：1 / 1000 000HZ = 0.000001s
计数次数： 0.0025s / 0.000001s = 2500
初值：65535 - 2500 = 63035

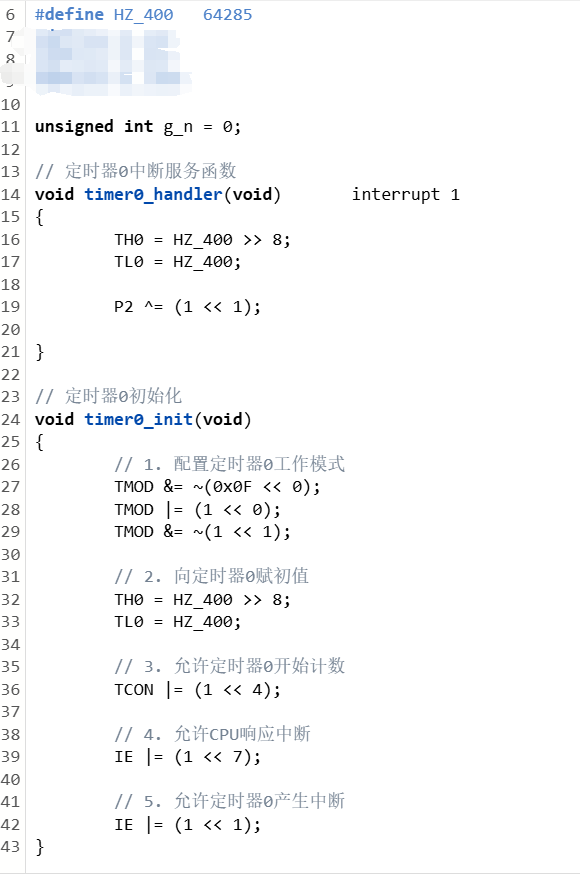

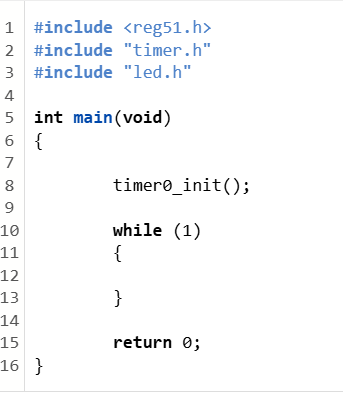

练习：利用定时器0中断实现蜂鸣器发出400HZ 的声调
