一、 行业痛点：无网口 S7-200 PLC 如何适配纺织印染智能化升级
在纺织印染的染液浓度、染缸温度、布匹张力、水洗 PH 值、烘干湿度等工艺参数在线监测与控制领域，西门子 S7-200 系列 PLC 凭借抗干扰性强、编程便捷、适配工业现场的优势，成为中小型印染生产线控制核心的首选。但随着纺织印染行业智能化、数字化升级，以及行业对生产工艺标准化、能耗精细化管理的要求提升，传统控制模式的弊端逐渐凸显：
· S7-200 本体仅配备 RS485 口，无以太网通讯接口，无法接入车间局域网实现数据互通；

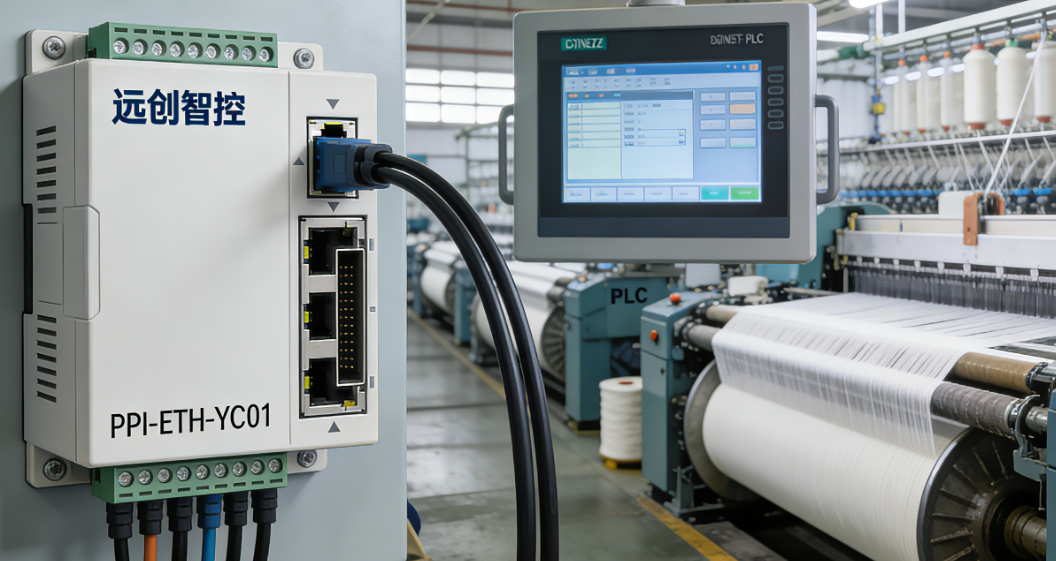

如何在保留 S7-200 原有程序资产的基础上，实现以太网高速通讯，成为纺织印染企业设备升级的核心需求。远创智控（YC）推出的 PPI-ETH-YC01 以太网通讯处理器，成为破解该行业痛点的关键解决方案。

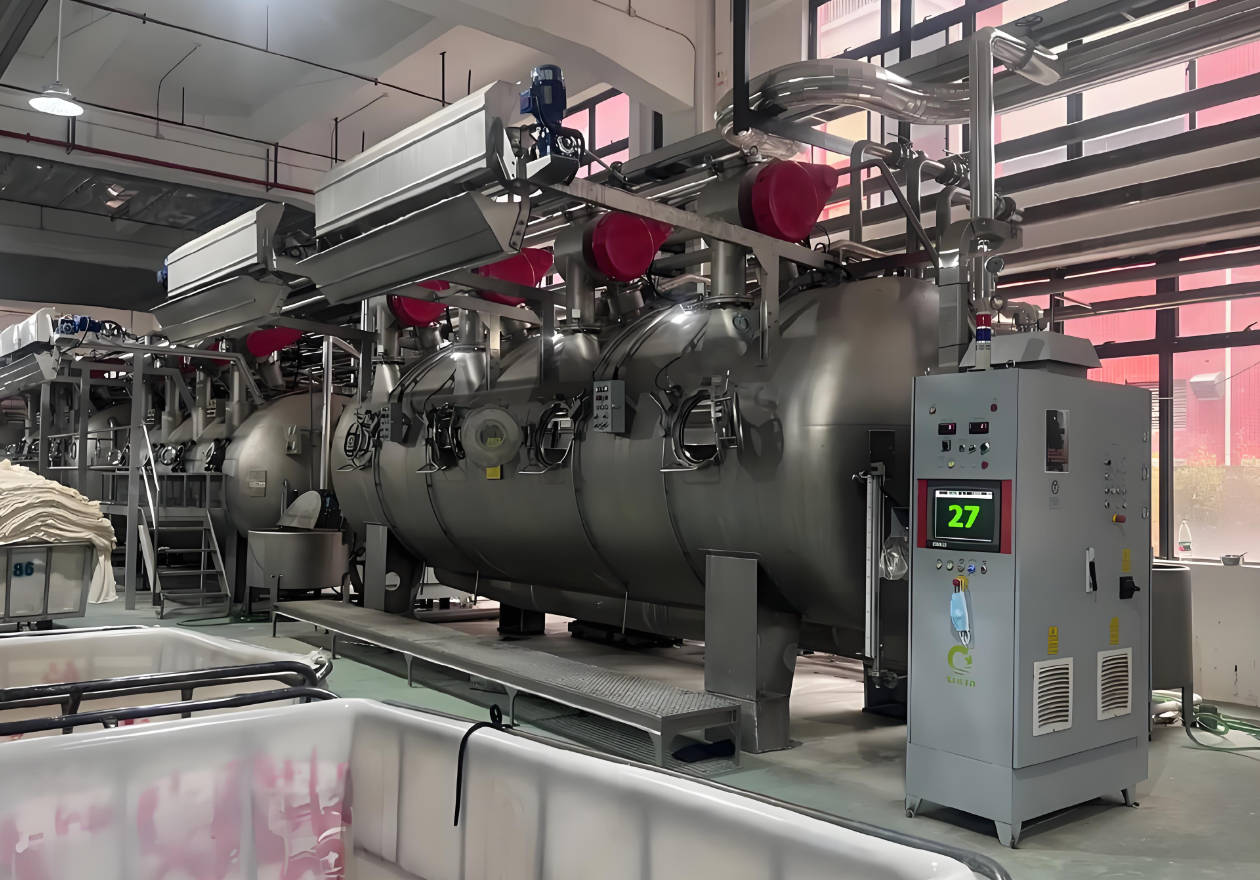

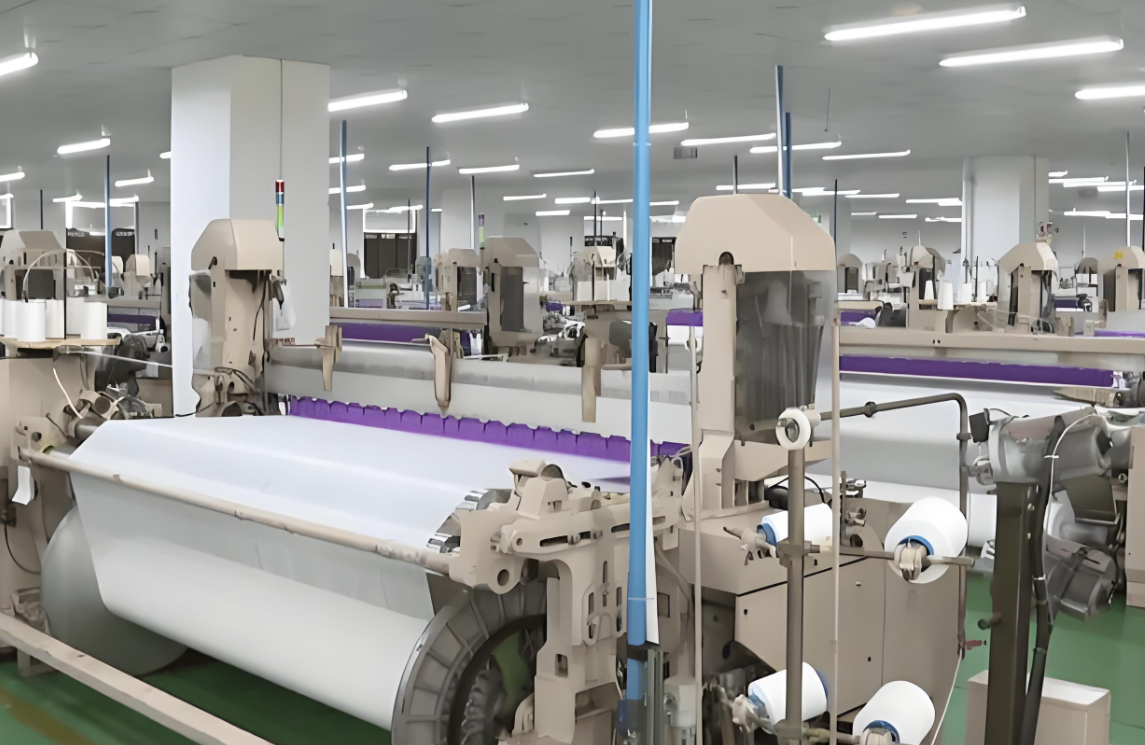

二、项目概况：纺织印染产业园定型生产线在线监控
· 用户：浙江某纺织印染产业园 B 企业
· 监测因子：染缸温度、染液浓度、布匹张力、水洗 PH 值、烘干湿度、生产线运行速度
· 控制核心：西门子 S7-200 CPU226 AC/DC/Rly（6ES7 216-2BD23-0XB8）
· 通讯桥梁：远创智控 PPI-ETH-YC01 以太网通讯处理器
· 上位平台：印染车间 MES 生产管理系统 + 园区能源监控大数据中心
· 现场交互：西门子 Smart 700 IE V3 触摸屏
· 网络拓扑：千兆工业交换机（华为 S5735-L12T4S-A）→工业网线→印染车间中控室

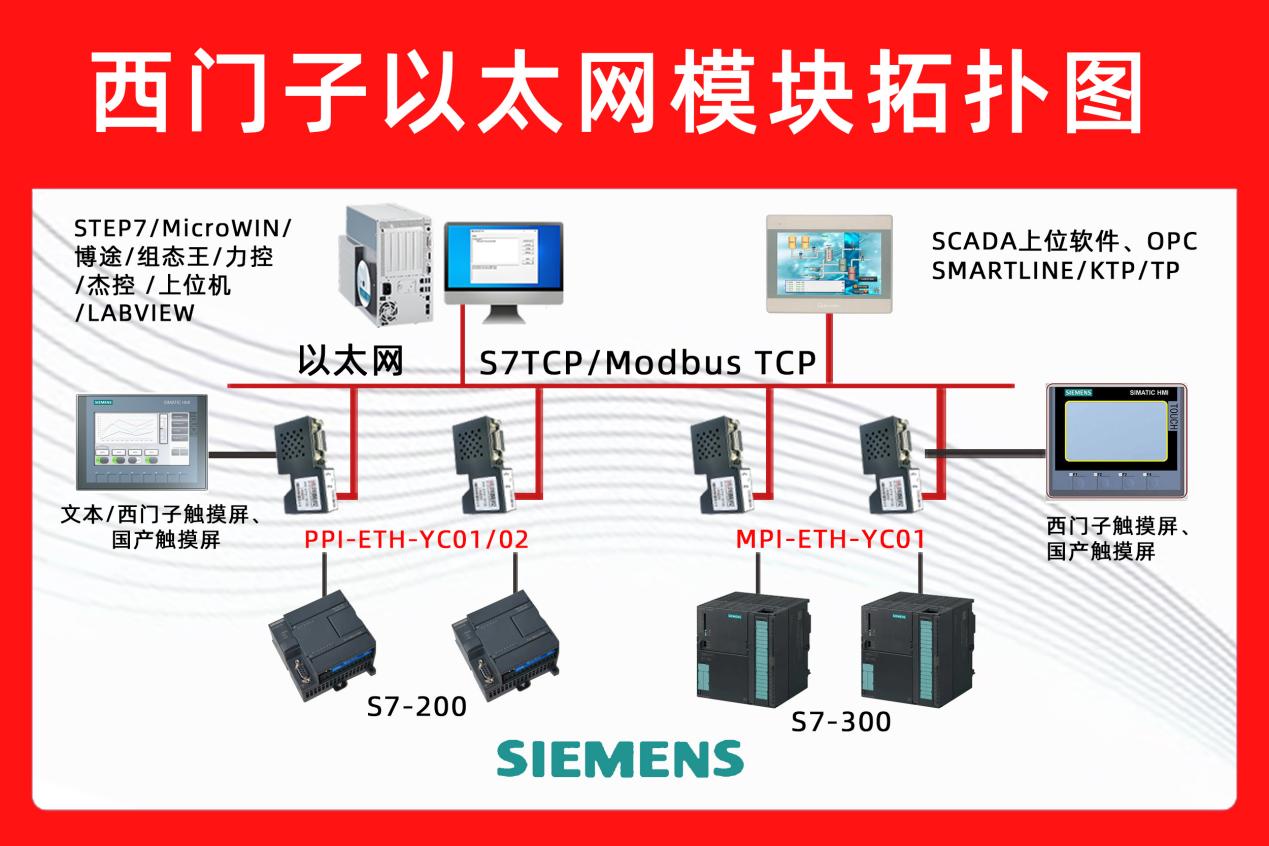

三、方案设计：双网口 "一网到底"
PPI-ETH-YC01 模块自带两个 RJ45 端口，内部集成工业级交换芯片，可同时实现与上位机的以太网通讯和与触摸屏的本地以太网连接，无需额外部署交换机，大幅降低印染车间的布线难度和成本，适配车间复杂的现场环境。
· Port 1（NET1）：连接车间千兆工业交换机，IP 192.168.3.100/24，Modbus TCP Server 端口 502，供 MES 系统和能源监控平台轮询采集数据；
· Port 2（NET2）：直连西门子 Smart 700 IE V3 触摸屏，IP 192.168.4.1/24，走西门子 S7 TCP 协议，通过 WinCC Flexible 2008 SP4 进行组态配置；
· X1 9P 母口：插 CPU226 Port 0，PPI 187.5 kbps 自动波特率识别，适配印染车间强干扰环境的通讯需求；
· X2 9P 公口：原触摸屏 PPI 电缆可直接插入，实现透明桥接，保证原有 HMI 控制程序零改动，减少升级调试时间。
四、实施步骤：从开箱到投运 10 小时完成

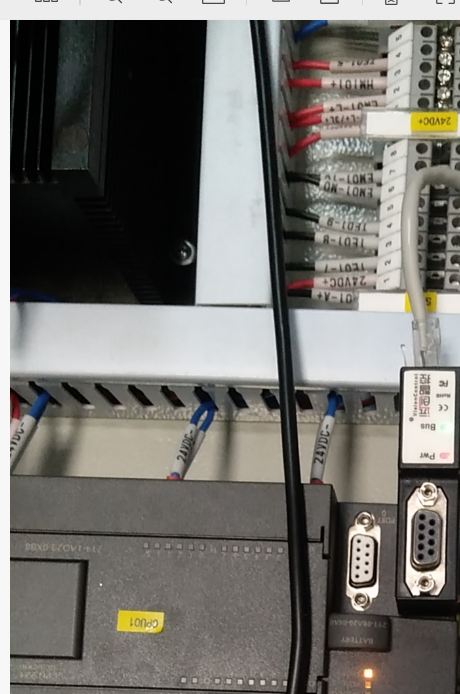

硬件安装
· 断电后拔出 CPU226 Port 0 的 PPI 插头，将其插入 PPI-ETH-YC01 以太网通讯模块的 X1 口，做好接口密封处理，防止印染车间湿气、粉尘侵入；
· 将原有西门子触摸屏 PPI 电缆插入 X2 口，保证线路连接牢固；
· 将模块卡入 35 mm DIN 导轨，24 VDC 电源取自 CPU226 传感器电源（<100 mA），实现电源统一供电；
· 指示灯自检：Pwr 常亮→Link1、Link2 快闪→PPI 灯 1 s 闪一次，说明硬件连接就绪，可进入下一步配置。
- 网络参数配置
· 用 Mini-USB 将模块与电脑连接，打开 YC Ethernet Config V3.7 专用配置软件；
· 点击一键 "搜索设备"，读取模块默认 IP 192.168.1.188；
· 在 "端口 1" 页签填写印染车间网段 IP、网关、DNS，适配车间局域网；
· 在 "端口 2" 页签勾选 "S7 TCP Slave"，系统自动生成 TSAP 02.00，匹配西门子触摸屏通讯协议；
· 点击 "下载" 保存配置，5 s 后模块自动重启，参数生效。
- PLC 侧无需修改程序
PPI-ETH-YC01 以太网通讯模块采用工业级 "透明传输" 机制，CPU226 仍可使用原有 Port 0 自由口指令进行工艺控制，无需进行任何块调用或寄存器映射，保留原有程序逻辑，实现无缝升级。
- 触摸屏升级
· 将原西门子 Smart 700 IE V3 的 PPI 项目在 WinCC Flexible 中另存为 "以太网版本"；
· 在设备向导中选择 "S7-200 TCP/IP"，填入模块 Port 2 的 IP 192.168.4.1，TSAP 02.00；
· 触摸屏的工艺画面、参数变量、趋势曲线、报警弹窗全部复用原有配置，仅替换通讯驱动，25 分钟即可完成配置升级。
- 联合调试
· 上位机下发校时指令，PLC 时钟与车间 MES 系统时钟同步成功；
· 现场模拟染缸温度 = 95℃→Modbus 40001 显示 0x05F5→上位机工艺趋势曲线实时刷新，数据无延迟；
· 断开车间工业交换机电源，观察西门子触摸屏独立运行，印染生产线工艺参数显示无中断，本地控制功能正常；
· 恢复交换机供电，模块自动重连，历史工艺数据自动续传，无丢包、无错码。
五、经验小结
· 选型关键点：确认 PLC 为西门子 S7-200 经典系列而非 SMART 系列，PPI-ETH-YC01 以太网通讯模块仅适配经典 CPU，且需匹配纺织印染车间的工业级抗干扰、抗潮湿要求；
· 布线与接地：印染车间高湿、多粉尘且存在强电磁干扰，需使用工业屏蔽网线，同时将模块 PE 端子与柜内专用接地排可靠连接，RS485 端与以太网端
