USB-C接口测试概述
接下来，我们将深入探讨如何运用UNIGRAF的UCD-340测试工具，对USB-C接口进行全面的检测。我们将聚焦于几个关键要点，包括Vconn信号 、CC1/2、SBU1/2、Vbus1-4以及GND1-4的连贯性、Vbus瓦数，以及DisplayPort Alt转换模式的视频音频功能。
◆ 测试关键点

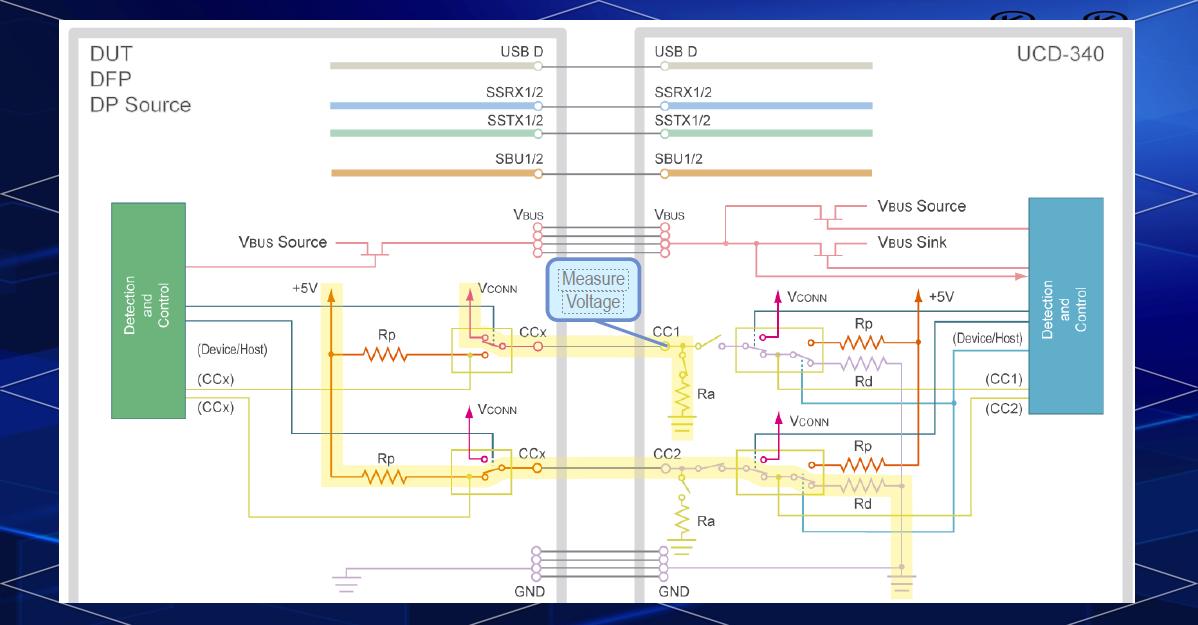

首先，我们来进行Vconn信号的测试。这一测试的关键步骤如下：
-
将UCD-340设置为UFP模式，并通过电阻Rd和Ra分别拉低CC1和CC2。
-
切换到UUT（被测设备，此处为DFP模式），并测试UFP中的CC1是否被拉低。
-
DFP打开Vbus和Vconn，以连接CC中的CC2。
-
稍作延迟后，UCD-340测量CC2中的电压瓦数。
-

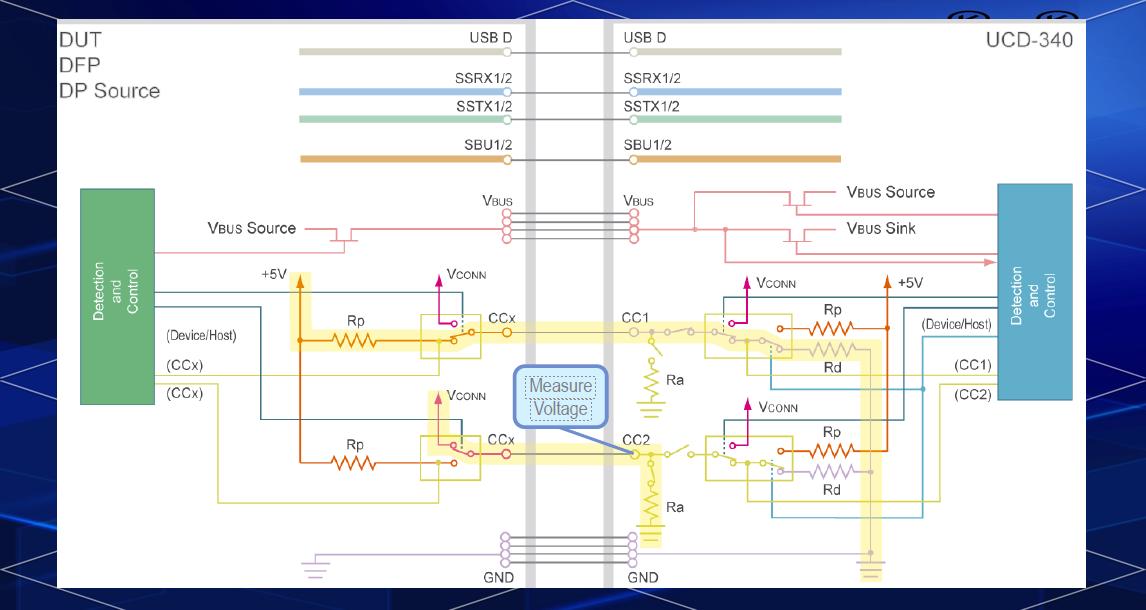

完成测量后，UCD-340重新连接，并切换回UFP模式。此次，电阻Rd拉低CC2，电阻Ra拉低CC1。
-
UUT（DFP模式）发现UFP中的CC2被拉低，并打开Vbus和Vconn以连接CC中的CC1。
-
再次稍作延迟，UCD-340测量CC1（即Vconn）的电压瓦数。
完成以上步骤后，Vconn信号的测试即告一段落。

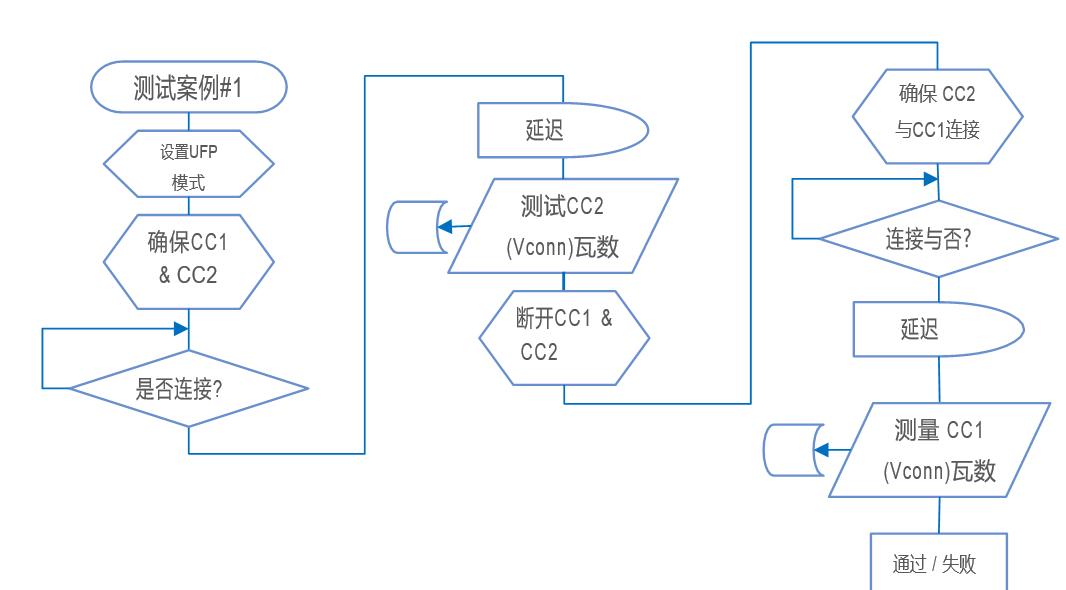

接下来测试CC1与CC2。在案例一中，我们将详细剖析这一过程。

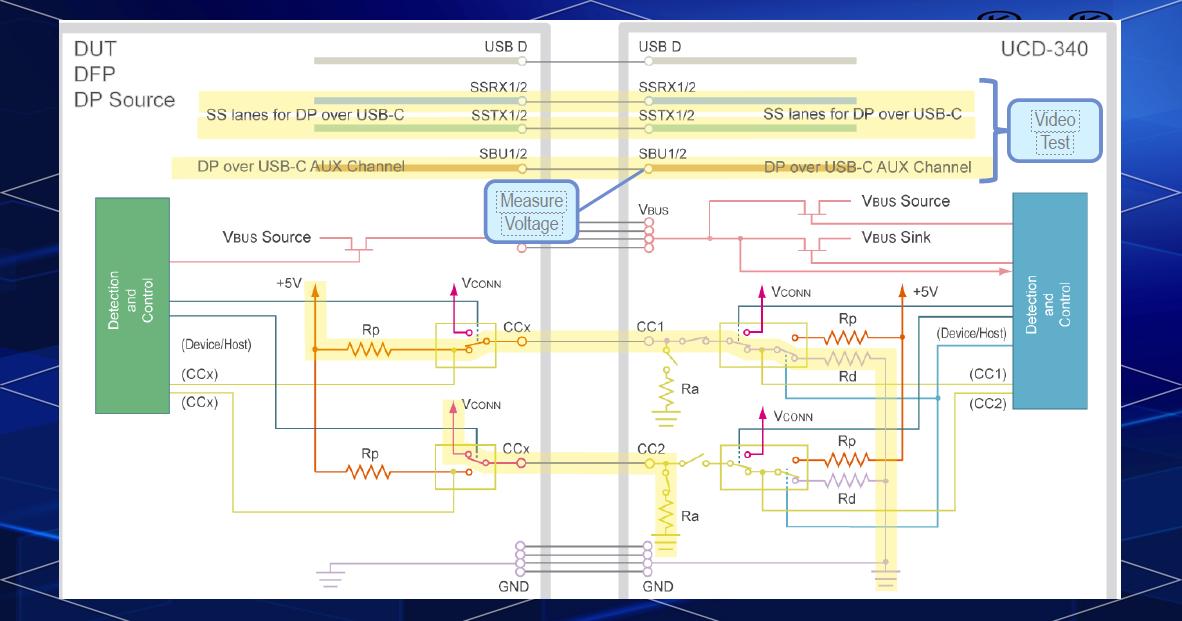

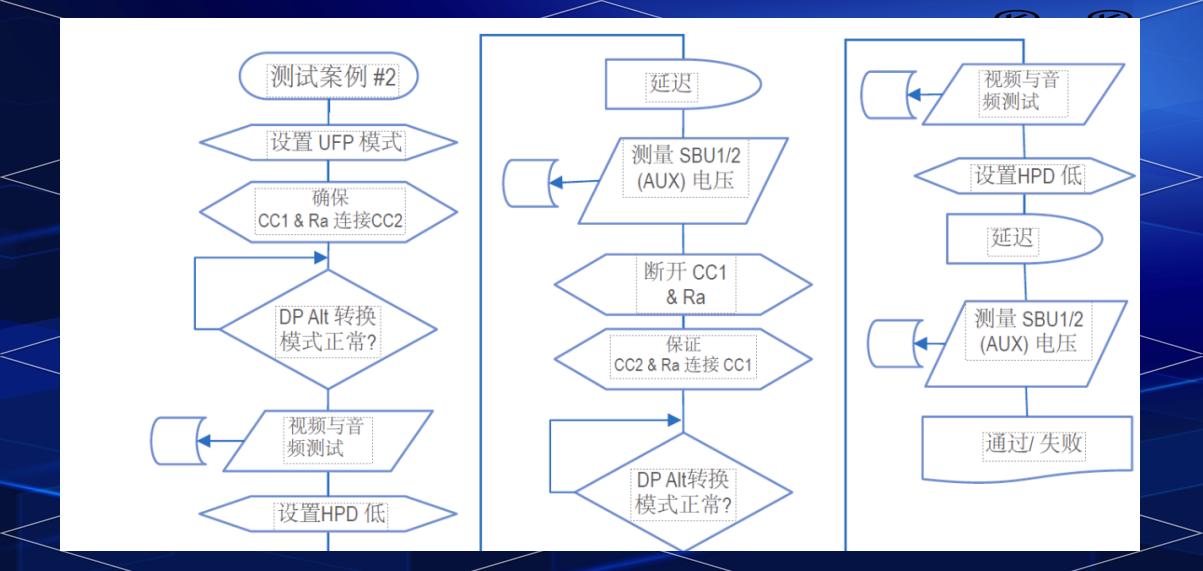

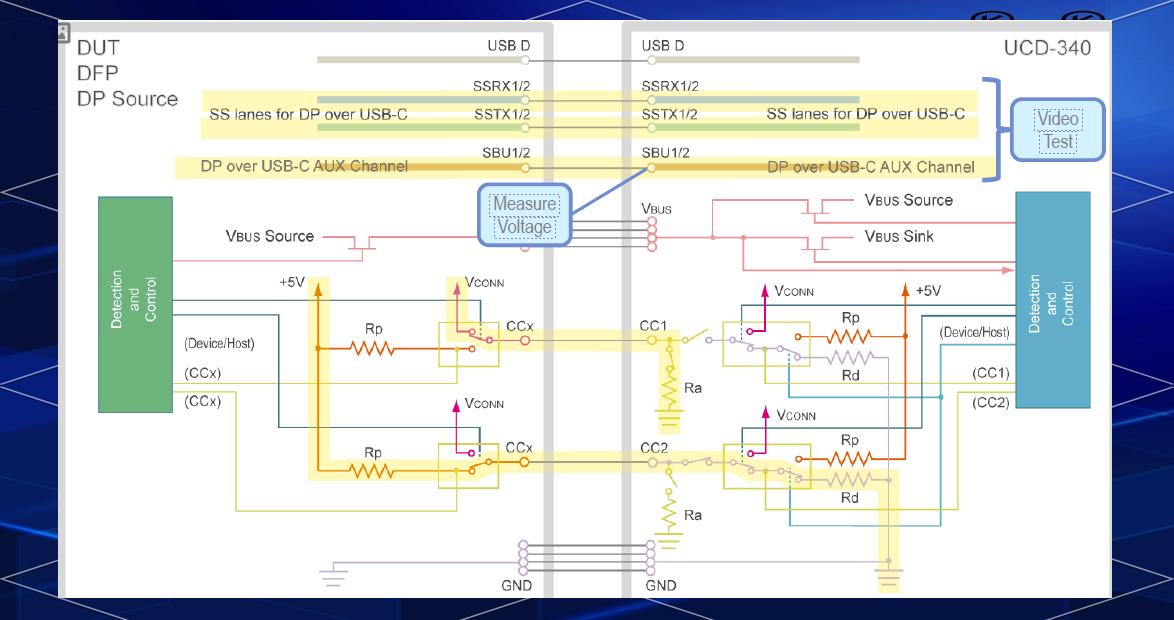

接下来，我们将通过图解方式进一步展示如何测试CC1与CC2，以及Display Port Alt转换模式与SBU的交互。在案例二中，我们将详细展示这一测试流程。
测试案例三：VBUS与GND
测试VBUS与GND的关键步骤如下：
-
将UCD-340设置为UFP模式并与DP接收端相连。
-
通过电阻Rd降低CC1，同时通过电阻Ra降低CC2。
-
等待电源合同完成（即UUT Vbus source）。
-
测量Vbus与GND的电流和电压，包括Vbus1至Vbus4的电流以及Vbus的瓦特数，同时测量GND1至GND4的电流。
-
切换电压角色，使UUT Vbus变为接收端。
-
再次测量Vbus与GND的电流和电压，重复步骤4中的测量内容。
-
完成所有测量后，测试结束。
接下来，我们将通过流程演示图来详细展示这一测试过程。
接下来，我们将通过流程演示图来详细展示VBUS接收器与信号源的测试过程。
在VBUS接收器与信号源的测试过程中，我们首先关注的是接收端，即Sink端。这一环节至关重要，因为它直接影响到整个测试的准确性和可靠性。通过流程演示图，我们可以清晰地看到接收端的每一个测试步骤和细节，从而确保测试的顺利进行。
02测试工具与技术
◆ 设备介绍
在测试过程中，我们采用了Unigraf品牌的USB-C测试工具UCD-340，这款设备具备4K分辨率，专为USB-C DP Alt Mode信号的分析与发生而设计。它能帮助我们更准确地把握信号源端的特性，确保测试的精准度。
◆ 功能与应用
它不仅具备测试DP Alt转换模式的音频与视频、USB-C电流运输与DP Alt转换的功能，还能验证接口信号的连续性 ，支持HDCP 1.3与HDCP 2.2标准，以及USB信号输出。此外，它还提供了实验室研发所需的图形用户界面和可用于测试自动化的API。
在电气测试方面，Unigraf提供了创新的USB-C测试解决方案，确保每个线材的GND与VBUS信号输入正确、连贯，同时检测CC与SBU的电压稳定性。另外，还包括两项Unigraf独创的测试：CC线路的角色转换测试和电力传输测试。
