具体实现功能
由51单片机+4*4矩阵按键+LCD1602液晶显示屏+电源等构成
具体功能：
利用4×4矩阵键盘输入，可以进行加、减、乘、除等几种数字运算，并在LCD1602上显示操作过程及结果。
仿真/实物演示视频：
51单片机4乘4计算器
设计介绍
51单片机简介
51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。
本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。
资料内容
原理图（AD19）

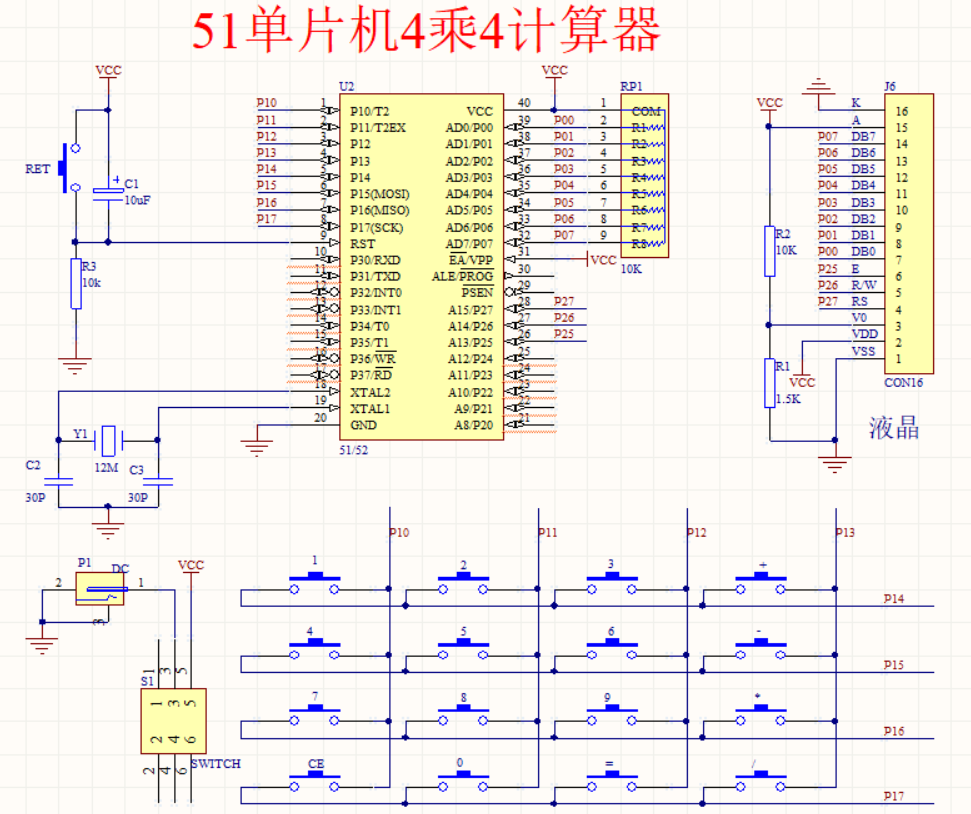

本系统原理图设计采用Altium Designer19，具体如图。
注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！
注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

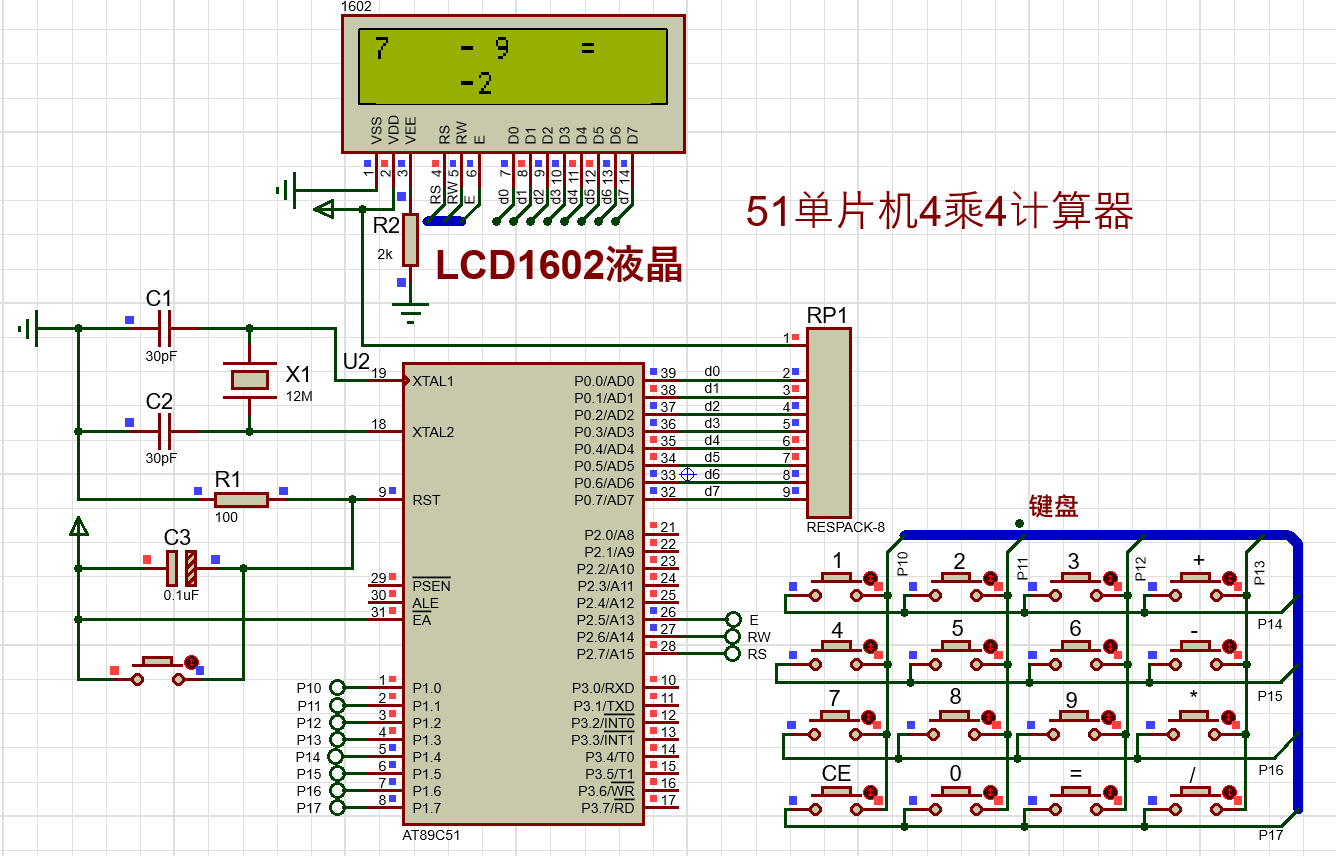

仿真实现（protues8.7）
本设计利用protues8.7软件实现仿真设计，具体如图。
注1：请使用protues8.7直接打开资料中的工程文件（资料中已说明打开方式）！
注2：由于仿真软件限制，仿真设计和实物设计无法百分百对应！！
程序（Keil5）
本设计利用KEIL5软件实现程序设计。
主函数如下：
////////////////
void main()
{
uchar key=0xff; //键值初始化
uchar n=0; //第1个数可以按1-4次
uchar m=5; //第2个数可以按1-4次
uchar x=0;
data_a=0; //前一个数
data_b=0; //后一个数
data_c=0; //结果
init_lcd(); //1602液晶初始化
display_a();
while(1)
{
key=keycheckdown(); /*动态扫描键盘，返回按键对应值，赋给j key=0到f */
if(0xff!=key) /*若返回值有效，进入内部处理程序*/
{
if(key<10)
{
if(n<4){data_a=data_a*10+key;m=5;display_a();}n++; //首先输入第一个数
if(m<4){data_b=data_b*10+key;n=5;display_b();}m++; //必须按了+-*/才能输入第二个数
}
else
{ switch(key) /*功能键选择*/
{
case 0xa:n=5;m=0;x=1;W_lcd(5,0,'+');break; //加 /* + S=1 */ /* 数值转换函数 */
case 0xb:n=5;m=0;x=2;W_lcd(5,0,'-');break; /* - S=2 *///减
case 0xc:n=5;m=0;x=3;W_lcd(5,0,'*');break; /* * S=3 *///乘
case 0xd:n=5;m=0;x=4;W_lcd(5,0,'/');break; /* / S=4 *///除
case 0xe:n=5;m=5;eql(x);W_lcd(12,0,'=');display_c(x);break; /* = */
case 0xf:n=0;x=0;m=5; data_a=0;data_b=0;data_c=0;LCD_Write_String(0,0,table);LCD_Write_String(0,1,table);W_lcd(0,0,'0');break; /* C*/
}
}
do{P1=0xf0;}while(P1!=0xf0); /*等待按键松开*/
}//(0xff!=key)
}//while

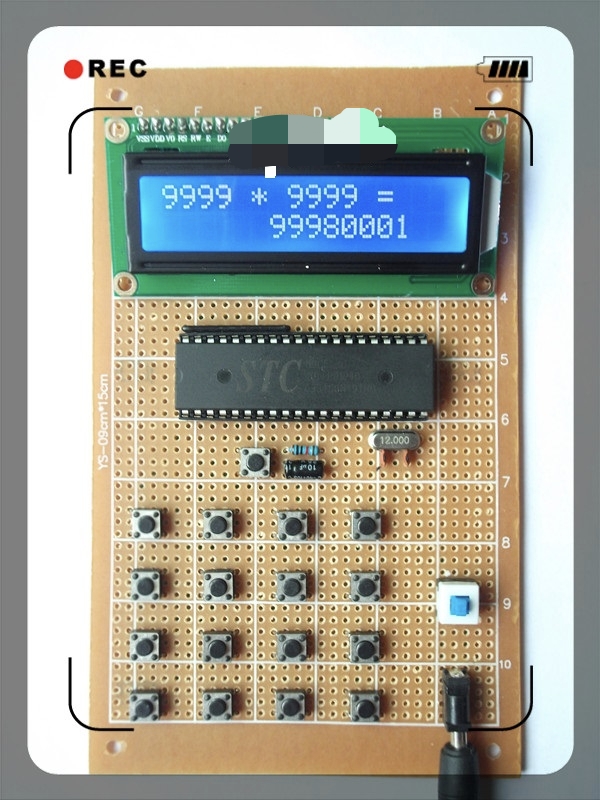

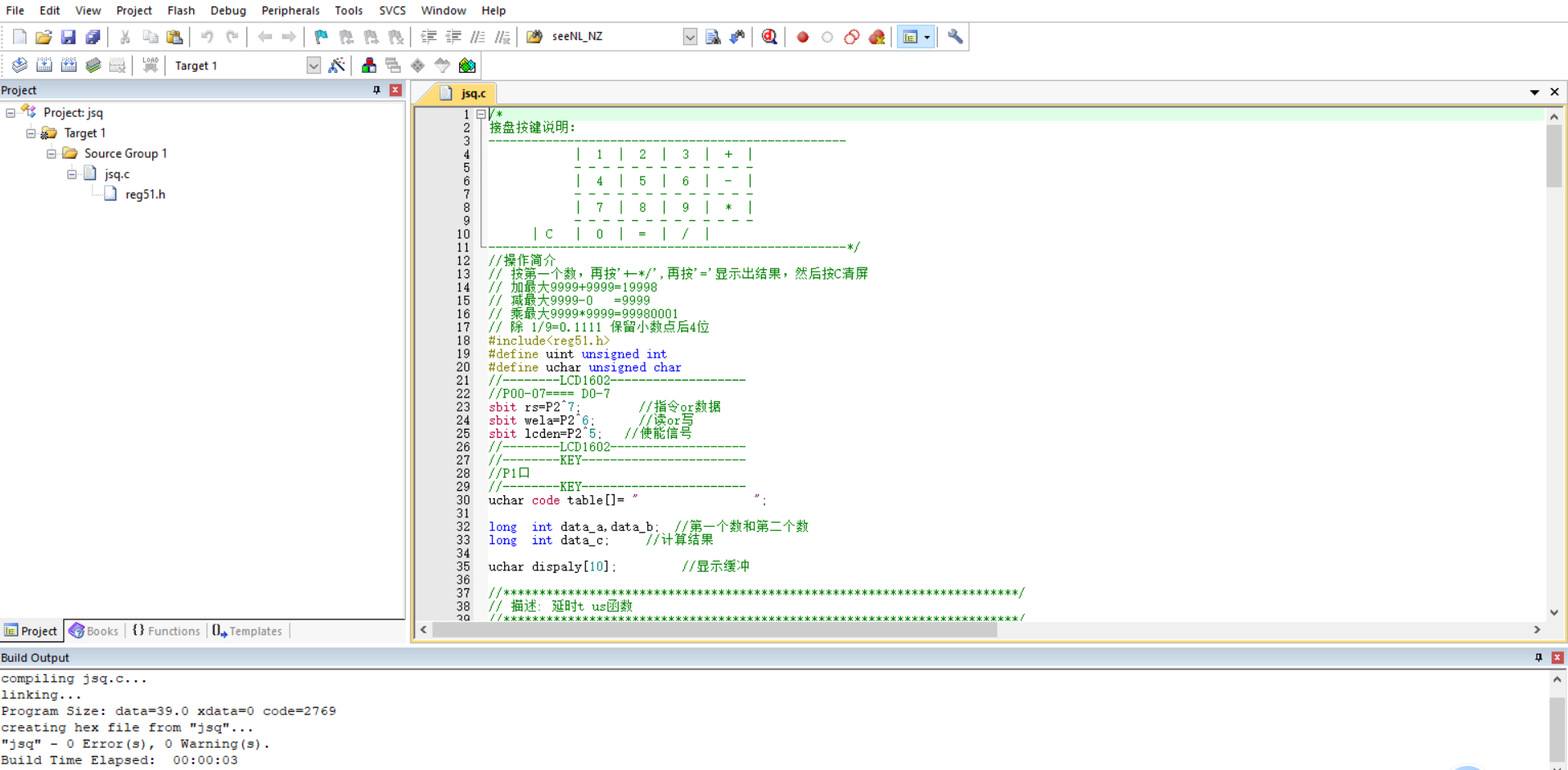

}//main程序运行结果如图：
注：请使用KEIL C51直接打开资料中的工程文件（资料中已说明打开方式）！
全部资料

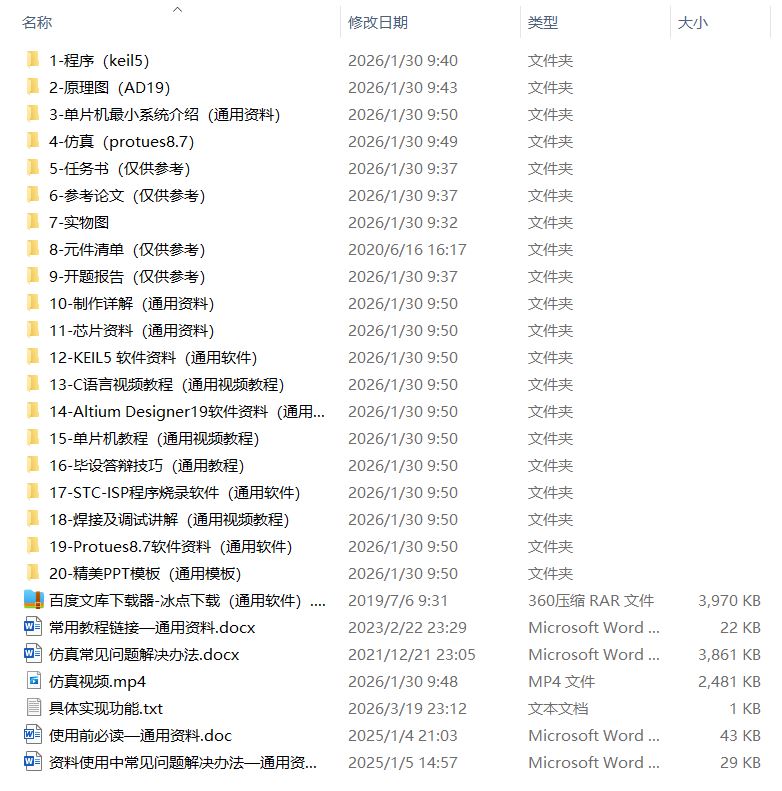

全部资料包括原理图(AD19)、程序(Keil5)、protues仿真(protues8.7)、设计报告(仅供参考)、仿真视频、开发资料、仿真视频、单片机最小系统介绍等，全网最全！资料内容如下图所示！！
