防火墙虚拟系统实验【华为】

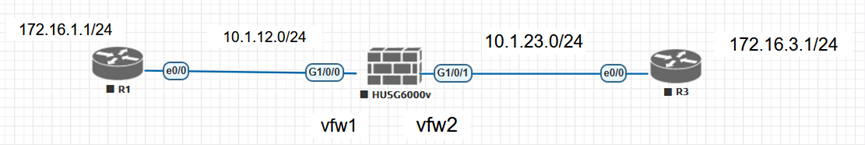

实验拓扑

编辑

配置步骤

详细配置

实验拓扑

配置步骤

（1）创建虚拟系统

（2）添加接口到虚拟系统中

（3）将接口加入到相应的安全区域中，并且设置IP地址

（4）完成路由的学习，需要在根系统中加入到路由协议进程中

（5）进入虚拟系统，设置相应的安全策略

详细配置

防火墙根系统

复制代码

vsys enable
  vsys name vfw1
   assign interface g1/0/0
  vsys name vfw2
   assign interface GigabitEthernet 1/0/1

进入vfw1系统

复制代码

[FW1]switch vsys vfw1
<FW1-vfw1>
[FW1-vfw1]firewall zone trust
[FW1-vfw1-zone-trust]add interface g1/0/0
[FW1-vfw1]firewall zone untrust
[FW1-vfw1-zone-untrust]add interface Virtual-if 1
[FW1-vfw1]return
<FW1>

进入vfw2系统

复制代码

[FW1]switch vsys vfw2
<FW1-vfw2>system-view
[FW1-vfw2]firewall zone untrust
[FW1-vfw2-zone-untrust]add interface Virtual-if 2
[FW1-vfw2-zone-untrust]qui
[FW1-vfw2]firewall zone trust
[FW1-vfw2-zone-trust]add interface g1/0/1

int g1/0/0
  ip address 10.1.12.2 24   //在根系统或者vfw系统中都可以配置
int g1/0/1
  ip add 10.1.23.2 24

[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]ospf enable 1 area 0   //不同的系统之间要启用不同进程
[FW1]interface g1/0/1
[FW1-GigabitEthernet1/0/1]ospf enable 2 area 0

[FW1]ospf 1 vpn-instance vfw1
[FW1-ospf-1]area 0
[FW1-ospf-1-area-0.0.0.0]qui
[FW1]ospf 2 vpn-instance vfw2

R1配置

复制代码

R1(config)#int e0/0
R1(config-if)#no shutdown
R1(config-if)#ip address 10.1.12.1 255.255.255.0
R1(config)#int loopback 1
R1(config-if)#ip address 172.16.1.1 255.255.255.0
R1(config)#int range e0/0,loo1
R1(config-if-range)#ip ospf 1 area 0

R1(config-if)#int loo1
R1(config-if)#ip ospf  network point-to-point

R3配置

复制代码

R3(config)#int e0/0
R3(config-if)#no shutdown
R3(config-if)#ip address 10.1.23.3 255.255.255.0
R3(config-if)#int loo3
R3(config-if)#ip address 172.16.3.1 255.255.255.0
R3(config)#int range e0/0,loo3
R3(config-if-range)#ip ospf 1 area 0

R3(config)#int loo3
R3(config-if)#ip ospf network point-to-point

FW1根系统配置

复制代码

[FW1]int Virtual-if0
[FW1-Virtual-if0]ip add 10.1.1.1 24    //不配置也不影响
[FW1]int Virtual-if 2
[FW1-Virtual-if2]ip add 10.1.1.3  24

[FW1]ip route-static vpn-instance vfw1 172.16.3.0 24 vpn-instance vfw2
[FW1]ip route-static vpn-instance vfw2 172.16.1.0 24 vpn-instance vfw1

[FW1]ospf 1
[FW1-ospf-1]import-route  static
[FW1-ospf-1]qui
[FW1]ospf 2
[FW1-ospf-2]import-route static

FW1中vfw1系统安全策略配置

复制代码

[FW1]switch vsys vfw1
<FW1-vfw1>system-view

[FW1-vfw1]security-policy
[FW1-vfw1-policy-security]rule name trust-untrust
[FW1-vfw1-policy-security-rule-trust-untrust]source-zone trust
[FW1-vfw1-policy-security-rule-trust-untrust]destination-zone untrust
[FW1-vfw1-policy-security-rule-trust-untrust]source-address 172.16.1.0 mask 255.255.255.0
[FW1-vfw1-policy-security-rule-trust-untrust]destination-address 172.16.3.0 mask 255.255.255.0
[FW1-vfw1-policy-security-rule-trust-untrust]action permit

FW1中vfw2系统安全策略配置

复制代码

[FW1]switch vsys vfw2
<FW1-vfw2>system-view
[FW1-vfw2]security-policy
[FW1-vfw2-policy-security]rule name untrust-trust
[FW1-vfw2-policy-security-rule-untrust-trust]source-zone untrust
[FW1-vfw2-policy-security-rule-untrust-trust]destination-zone trust
[FW1-vfw2-policy-security-rule-trust-untrust]source-address 172.16.3.0 mask 255.255.255.0
[FW1-vfw2-policy-security-rule-trust-untrust]destination-address 172.16.1.0 mask 255.255.255.0
[FW1-vfw2-policy-security-rule-trust-untrust]action permit
