IsaacSim: 用智能手机在 NVIDIA Isaac Sim 中重建场景

为机器人仿真构建逼真的三维环境往往费时费力。如今借助 NVIDIA Omniverse NuRec ，你只需一部智能手机即可完成全流程。本文逐步说明：从用 iPhone 拍摄照片，到用 3DGUT 重建三维场景，再到载入 NVIDIA Isaac Sim 并放入机器人。若希望跳过重建（步骤 1--3），直接在 Isaac Sim 中探索场景（步骤 4），请访问 Hugging Face 上的 NVIDIA Physical AI。

步骤 1：采集真实世界场景

第一步是对要重建的真实环境拍照。这已不再需要特殊硬件------普通智能手机即可。

围绕场景边走边拍，并遵循以下摄影测量实践要点：

光照与对焦 应正确且稳定。避免快速运动与模糊。若可以，使用更快快门（例如 1/100 秒或更快）。

在系统自带相机 App 中通常无法直接设置快门速度，但可以：

锁定对焦/曝光 ：长按主体启用 AE/AF Lock ，然后将曝光滑条略微下调（约 −0.3 至 −0.7 EV），使高光更利落。
稳定：使用三脚架或靠墙支撑；每帧越清晰，COLMAP 特征跟踪越好。
关闭自动微距切换 ：在 iPhone Pro 上为避免镜头焦距在帧间跳变，请关闭 设置 → 相机 → 自动微距。
手动快门/ISO ：可尝试支持固定快门+ISO 的 iOS 应用，例如：Lumina: Manual Camera 、Halide 、ProCamera 、ProCam 8 、Moment Pro Camera 、Lightroom Mobile 。室外可从 1/120--1/250 秒 起步，室内 ≥1/100 秒 ；在曝光可接受前提下 ISO 尽量低。
锁定白平衡，避免帧间色偏。

覆盖范围 ：缓慢绕区域行走，拍摄多个高度与角度。经验法则是约 60% 图像重叠。

提示：COLMAP 需要标准图像格式。若 iPhone 保存为 HEIC ，可在 设置 → 相机 → 格式 中选 兼容性最佳 （拍摄为 JPEG），或在进入 COLMAP 前导出/转换为 JPG。

步骤 2：使用 COLMAP 生成稀疏重建

照片就绪后，下一步是从图像反推三维结构与相机位姿。本例使用流行的开源 SfM/MVS 流水线 COLMAP 。COLMAP 会生成场景的稀疏点云，并估计每张照片的相机参数。

COLMAP 也提供命令行流程；但注意：GUI 的 Automatic Reconstruction 对入门更友好。为兼容 3DGUT ，请选择 pinhole 或 simple pinhole 相机模型。

bash 复制代码

# 特征检测与提取
colmap feature_extractor \
    --database_path ./colmap/database.db \
    --image_path    ./images/ \
    --ImageReader.single_camera 1 \
    --ImageReader.camera_model   PINHOLE \
    --SiftExtraction.max_image_size 2000 \
    --SiftExtraction.estimate_affine_shape 1 \
    --SiftExtraction.domain_size_pooling 1

# 特征匹配
colmap exhaustive_matcher \
    --database_path ./colmap/database.db \
    --SiftMatching.use_gpu 1

# 全局 SfM
colmap mapper \
    --database_path ./colmap/database.db \
    --image_path    ./images/ \
    --output_path   ./colmap/sparse

# 可视化验证
colmap gui --import_path ./colmap/sparse/0 \
    --database_path ./colmap/database.db \
    --image_path    ./images/

COLMAP 会输出工程文件夹（通常包含 database.db、images/ 文件夹，以及含重建数据的 sparse/ 目录）。完成后你将得到：

场景的稀疏点云
所有图像的相机位姿数据

这些信息将输入 3DGUT 进行三维重建（步骤 3）。

步骤 3：使用 3DGUT 训练稠密重建并导出 USD

接下来是关键一步：使用 3DGUT 算法，将稀疏模型与图像转为稠密、照片级的三维场景。

配置 3DGUT 环境

3DGUT 仓库要求：Linux 、CUDA 11.8 、GCC ≤ 11 与 NVIDIA GPU 。官方代码见 GitHub：nv-tlabs/3dgrut，请按说明安装依赖库。

克隆 3DGUT 仓库

bash 复制代码

git clone --recursive https://github.com/nv-tlabs/3dgrut.git
cd 3dgrut
chmod +x install_env.sh
./install_env.sh 3dgrut
conda activate 3dgrut

继续前建议在仓库内对示例数据集跑一次测试重建，确认环境正常。

准备 COLMAP 输出

确认步骤 2 生成的 COLMAP 输出目录 路径。本例使用配置 apps/colmap_3dgut_mcmc.yaml ，因其将 3DGUT 与 MCMC（马尔可夫链蒙特卡洛）致密化策略结合：在重建不确定区域采样并致密化高斯，使薄结构与边缘更锐利，整体保真度更好；相对基线配置，训练时间增加通常适度。

运行训练并导出 USDZ

激活环境后，使用提供的 train.py 与 COLMAP 配置启动训练，例如：

bash 复制代码

conda activate 3dgrut
python train.py --config-name apps/colmap_3dgut_mcmc.yaml \
    path=/path/to/colmap/ \
    out_dir=/path/to/out/ \
    experiment_name=3dgut_mcmc \
    export_usdz.enabled=true \
    export_usdz.apply_normalizing_transform=true

训练开始后，3DGUT 会读取图像与 COLMAP 数据并优化三维表示。耗时取决于场景规模与 GPU：小场景可能数分钟，非常复杂、细节多的场景可达数小时。

完成后应得到场景的稠密重建 ；输出包含模型检查点目录。设置以下标志还会生成 USDZ：

export_usdz.enabled=true ：写入重建场景的 USDZ，可直接载入 Isaac Sim。
export_usdz.apply_normalizing_transform=true ：应用基础归一化（将场景大致平移到原点附近并缩放）。不保证 地面精确在 z = 0 。在 Isaac Sim 中可添加 Ground Plane 或对场景根节点平移/旋转以对齐。

将重建导出为 USD 后，可与 Isaac Sim 即插即用。生成的 USDZ 使用自定义 USD schema ，本质上是打包的 USD 场景，内含三维重建的全部高斯泼溅数据。标准化 schema 在 AOUSD 中仍在讨论。

原文笔误说明 ：个别英文原文将 normalizing 误写为 normalizaing，上表与命令中已按正确拼写 apply_normalizing_transform 书写。

步骤 4：在 Isaac Sim 中部署重建场景并添加机器人

真实世界场景已重建为 USD，可用于 Isaac Sim 训练与测试虚拟机器人。

1. 启动 Isaac Sim

使用 Isaac Sim 5.0 或更高版本 （支持 NuRec/3DGUT 相关能力）。打开后从空 Stage 开始：File > New。

2. 导入 USD 场景

菜单 File > Import ，选择场景的 USDZ 文件；也可从 Isaac Sim 内容浏览器将 USDZ 拖入场景。载入后，视口中应出现重建环境，表现为彩色点或高斯集合；通过相机观察时可能近乎照片级三维效果。

提示：使用 Isaac Sim 导航（WASD 或右键拖拽）在场景中飞行检视。

3. 添加地面平面以支持物理

重建场景仅为视觉几何 （来自 3DGUT 的点/体素），无内置碰撞 。要让机器人移动，需添加地面平面 作为支撑：Create > Physics > Ground Plane 。通常会在 z = 0 出现覆盖地面的平面；可按需缩放（例如 Video 1 中 x、y 缩放到 100）。通过 Translate / Rotate / Scale 与重建地面大致对齐。

接着连接 代理网格（proxy mesh） 以接收阴影：代理网格是简单替身，通过提供受光表面使物体在视觉上"落"在场景中。地面平面即该网格。连接方式：

选中 NuRec prim（全局 xform 下的 volume prim）。
在 Raw USD Properties 面板找到 NuRec/Volume 区块的 Proxy 字段。
点击 + 添加代理网格 prim。
再次选中地面平面，确保 Geometry > Matte Object 已开启。

视频 1：如何在导入 Isaac Sim 时为渲染场景添加地面网格与物理

4. 从 Isaac Sim 资源库插入机器人

Isaac Sim 包含许多 SimReady 机器人模型。菜单 Create > Robots 选择机器人，例如流行的 Franka Emika Panda 机械臂；也可选移动机器人如 Leatherback / Carter / TurtleBot，或人形机器人（视库中可用资源而定）。

选中后会加入场景，用 移动/旋转 工具将机器人摆放到重建场景中合适位置。

5. 点击 Play

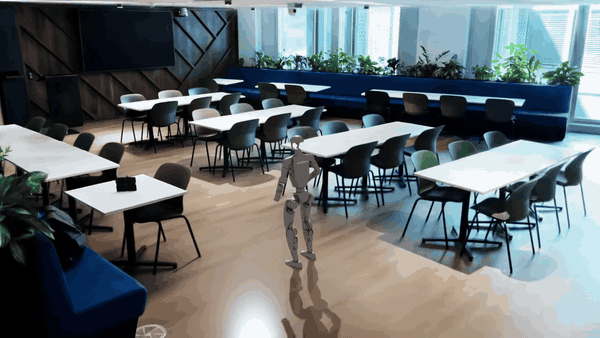

此时机器人应处于照片级三维场景中。若为机械臂，可制作动画或运行强化学习等------按你的用例而定。真实环境已进入 Isaac Sim 后，可像其他仿真环境一样使用。

这一简洁的 真实→仿真（real-to-sim） 工作流，把日常 iPhone 照片变为可交互、可供机器人使用的场景：拍摄 → COLMAP → 3DGUT 重建 → 导出 USDZ → 载入 NVIDIA Isaac Sim。它用可复现的路径替代冗长的摄影测量迭代，便于快速构建可驱动、可规划、可测试的数字孪生。

准备动手？

直接打开现成场景 ：从 Hugging Face 的 NVIDIA Physical AI 合集获取 NuRec 示例，在 Isaac Sim 中打开。
参考真实→仿真流程 ：结合 Isaac Sim、Isaac ROS、3DGUT、cuSFM、nvBlox、FoundationStereo 构建机器人开发用逼真三维环境，可遵循 双目相机数据重建场景 的步骤。
生成合成数据 ：将重建导入 Isaac Sim，添加 SimReady 资产，用 MobilityGen 生成合成数据，并用 NVIDIA Cosmos 增强数据，参见 用 NVIDIA Isaac Sim 构建合成数据流水线以训练更智能的机器人。
