经典好文推荐，通过阅读本文，您将收获以下知识点:
一、Android 显示一帧流程概览
二、生产者，消费者 BufferQueue 流转图
三、App ，SF Buffer 交互图
四、SF 跟 HWC 交互图

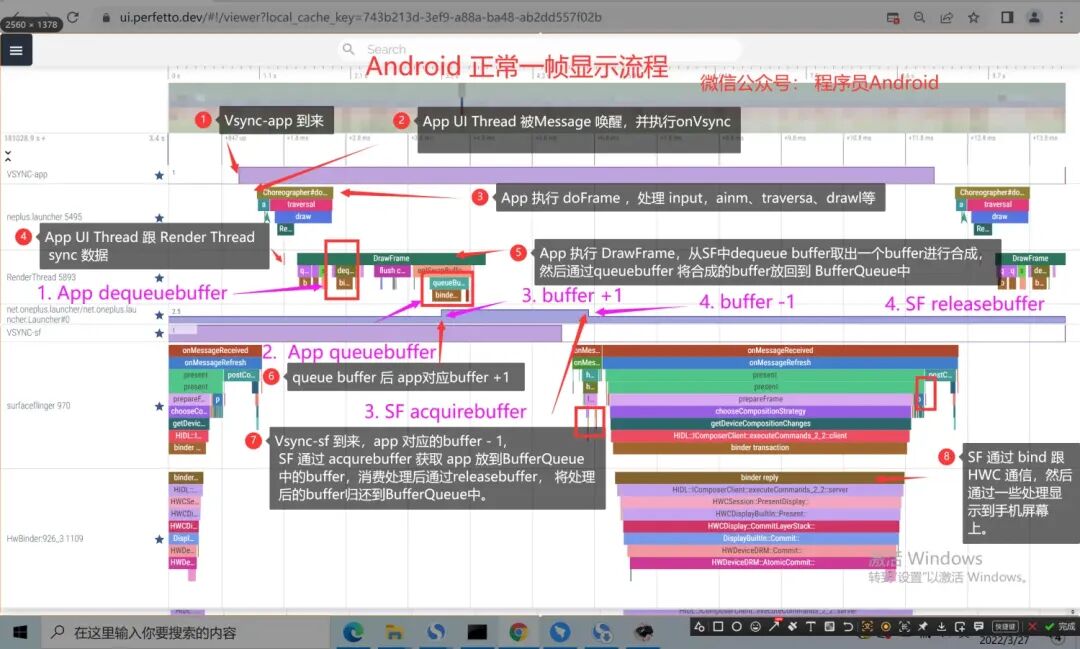

一、Android 显示一帧流程概览
程序员Android
原图链接：
https://upload-images.jianshu.io/upload_images/5851256-5d802da2815c12f2.png
1.1 Android 显示一帧大致分为下面 八步：
- App 接收到 vsync-app 信号后开始工作。
- App 主线程被Message唤醒，执行onVsync。
- App 执行 doFrame ，处理input、animation、traversal、draw等。
- App UIThread 跟RenderThread sync 数据。
- App 执行DrawFrame，从SurfaceFlinger(后续简称SF) 的 BufferQueue 中 Dequeue buffer，取出一个bufffer后，执行渲染绘制，接着将绘制好的Buffer 通过queuebuffer 放回到。BufferQueue中给 SF消费。
- App queuebuffer 后, SF 中对应的 app buffer 会增加 +1。
- Vsync-sf 到来后，SF 从BufferQueue 中 acquireBuffer一个Buffer 进行消费， 对应SF 中的 app buffer 会减 - 1 , SF 消费处理后，通过 releaseBuffer 将buffer 归还到BufferQueue 中。
- SF 通过 bind 跟 Hardware Composer HAL(简称HWC) 进行通信，通过一些处理后显示到手机屏幕上。

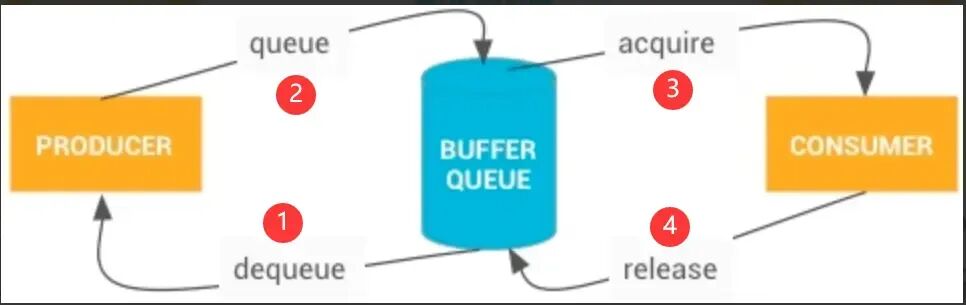

二、生产者，消费者 BufferQueue 流转图
生产者，消费者 BufferQueue 流转图
原图链接：
https://upload-images.jianshu.io/upload_images/5851256-1fd0a4018940ddd8.png
2.1. dequeue(生产者发起)
当生产者需要缓冲区时，它会通过调用 dequeueBuffer() 从 BufferQueue 请求一个可用的缓冲区，并指定缓冲区的宽度、高度、像素格式和使用标记。
2.2. queue(生产者发起)
生产者填充缓冲区并通过调用 queueBuffer() 将缓冲区返回到队列。
2.3. acquire(消费者发起)
消费者通过 acquireBuffer() 获取该缓冲区并使用该缓冲区的内容
2.4. release(消费者发起)
当消费者操作完成后，它会通过调用 releaseBuffer() 将该缓冲区返回到队列

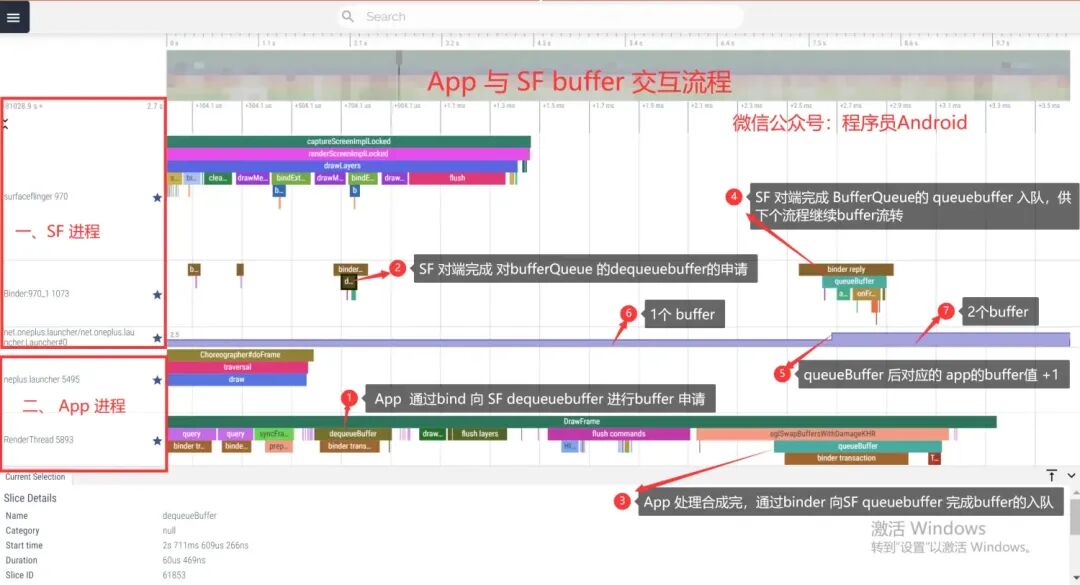

三、App ，SF Buffer 交互图
App ，SF Buffer 交互图
原图链接：
https://upload-images.jianshu.io/upload_images/5851256-9ee4c505abf5eff3.png
3.1App ，SF Buffer 交互流程拆解
- App 通过bind 向SF dequeuebuffer 进行buffer申请
- SF 对端完成对bufferQueue 的dequeuebuffer的申请
- App 处理合成完后，通过binder向SF queuebuffer 申请buffer 入队。
- SF 对端通过queuebuffer 完成buffer 对BufferQueue的入队申请，供SF消费并显示到屏幕上

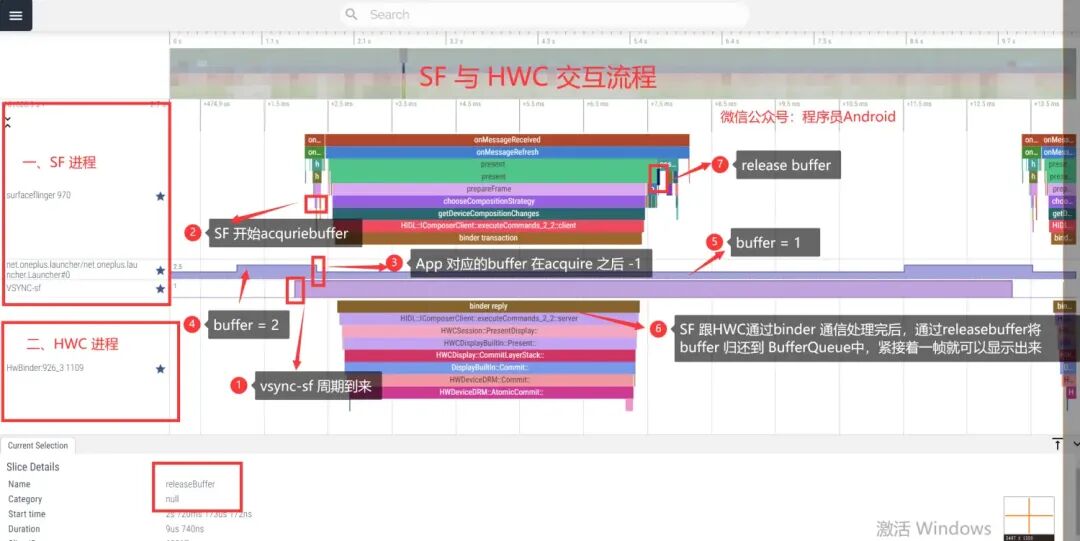

四、SF 跟 HWC 交互图

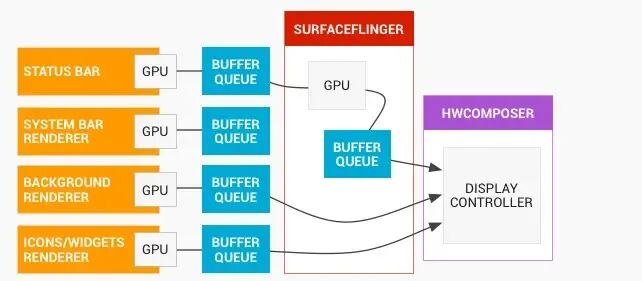

SurfaceFlinger 接受来自多个来源的数据缓冲区，对它们进行合成，然后发送到显示设备。
SF 送显图
原图链接：
https://upload-images.jianshu.io/upload_images/5851256-e2998c0cd7dd4219.png
SF 跟 HWC 交互图
原图链接：
https://upload-images.jianshu.io/upload_images/5851256-53d12f9bfef6809a.png
4.1 SF 跟 HWC 交互流程
- vsync-sf 周期到来，SF 开始绘制准备工作
- SF 通过 acquirebuffer 从BufferQueue 中取出一帧进行消费
- App 对应的BufferQueue 在SF acquirebuffer 后对那个的值会 -1
- App 对应的buffer 值为 2
- App 对应的buffer值 在SF acquirebuffer 后变为 1
- SF 跟HWC 通过binder 通信处理完后，通过rleasebuffer将buffer 归还到BufferQueue中，紧接着一帧就可以显示出来
