模块一：定时器
如果是零基础的话可以先看视频
- AT89C51 核心参数
-
定时器数量 ：2 个通用定时器（T0、T1），均支持「定时器模式」（计时）和「计数器模式」（计数外部脉冲），交通灯 / 数码管场景用定时器模式。
-
常用工作模式：模式 1（16 位定时器 / 计数器），最灵活、最常用。
-
晶振与机器周期：AT89C51 默认机器周期 = 12 / 晶振频率（例：11.0592MHz 晶振 → 机器周期≈1.085μs）。
-

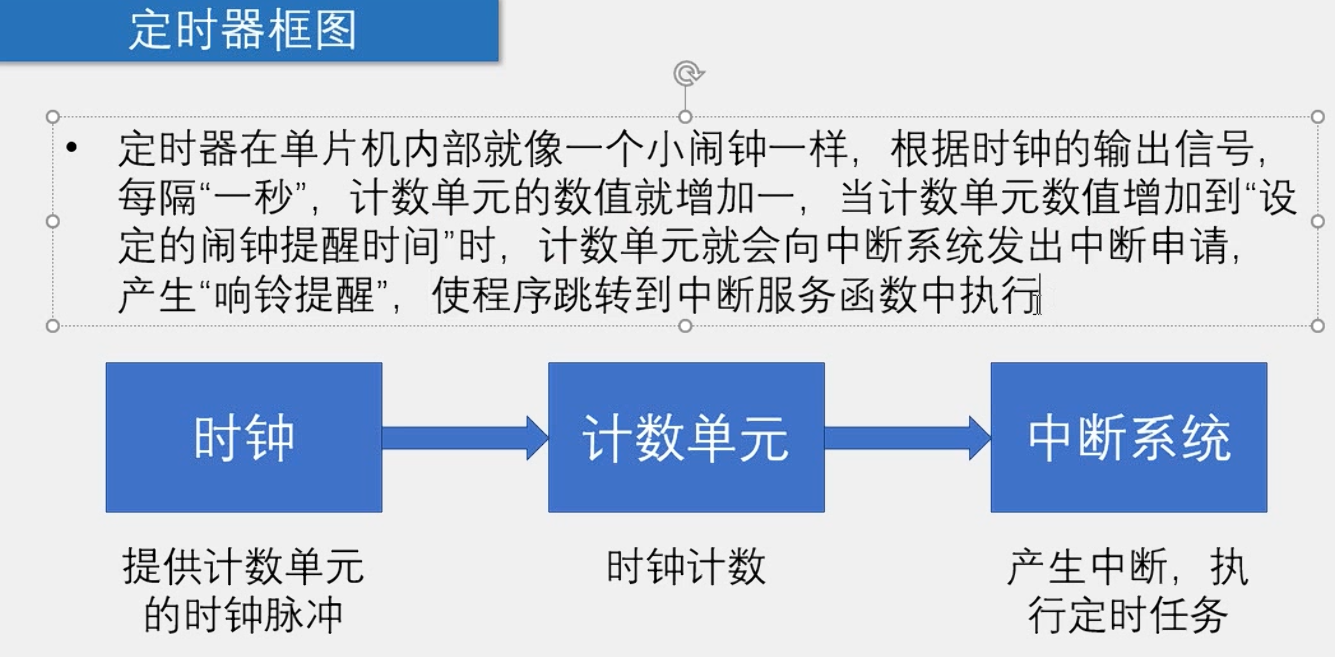

定时原理：定时器从「预装初值」开始加 1，直到溢出（0xFFFF→0x0000），触发中断或标志位，实现精准定时。
以50ms为一个计数周期
void Timer0_Init(void)
{
TMOD |= 0x01;
TH0 = (65535-50000)/256; //50ms
TL0 = (65535-50000)%256;
EA = 1;
ET0 = 1;
TR0 = 1;
}
逐行拆解代码
TMOD |= 0x01;------ 配置定时器 0 为 16 位模式（模式 1）
TMOD是「定时器 / 计数器模式控制寄存器」，字节地址 0x89，低 4 位控制定时器 0（T0），高 4 位控制定时器 1（T1），位结构如下
TMOD 位 D7 D6 D5 D4 D3 D2 D1 D0 含义 GATE C/T M1 M0 GATE C/T M1 M0 归属 定时器 1（T1） 定时器 0（T0）
M1、M0：定时器模式选择位，决定 T0 的工作模式
M1 M0 模式 描述 0 0 0 13 位定时器 / 计数器 0 1 1 16 位定时器 / 计数器（最常用） 1 0 2 8 位自动重装模式 1 1 3 双 8 位定时器 / 计数器（仅 T0）
TMOD |= 0x01的含义：TMOD 初始值默认是 0x00（全 0），|= 0x01等价于TMOD = TMOD | 0x01，即把 T0 的 M0 位设为 1、M1 位保持 0 → T0 工作在模式 1（16 位定时器） 。（如果直接写TMOD = 0x01也可以，|=是更安全的写法，避免覆盖 T1 的配置）。
-
TH0 = (65535-50000)/256;------ 定时器 0 高 8 位初值 -
TL0 = (65535-50000)%256;------ 定时器 0 低 8 位初值
这两行是定时初值的拆分 ，核心逻辑是：定时器从「初值」开始加 1，直到加到 65535（0xFFFF）后溢出，触发中断。因此：初值 = 65536 - 计数次数（注：有的教材用 65535，本质是计数次数差 1，误差可忽略）
第一步：计算需要的初值
要定时 50ms（50000μs），需要计数 50000 次，因此：
-
正确初值 = 65536 - 50000 = 15536（十进制）；
-
你代码中用了
65535-50000=15535，和 15536 仅差 1，对应定时误差 1μs（50ms vs 49999μs），新手无需纠结，重点学拆分方法。
第二步：把 16 位初值拆分为高 8 位（TH0）和低 8 位（TL0）
51 单片机的 16 位定时器 0 由两个 8 位寄存器组成：
-
TH0：Timer0 High（定时器 0 高 8 位）；
-
TL0：Timer0 Low（定时器 0 低 8 位）；16 位数值 = TH0 × 256 + TL0（因为 2^8=256，高 8 位每 1 位对应低 8 位的 256）。
因此拆分规则：
-
高 8 位（TH0）= 初值 ÷ 256（取整数部分）；
-
低 8 位（TL0）= 初值 % 256（取余数部分）。
实际计算（以正确初值 15536 为例）：
-
TH0 = 15536 ÷ 256 = 60（十进制）= 0x3C（十六进制）；
-
TL0 = 15536 % 256 = 176（十进制）= 0xB0（十六进制）。
你代码中用 65535-50000=15535 的计算：
-
TH0 = 15535 ÷ 256 = 59（0x3B）；
-
TL0 = 15535 % 256 = 255（0xFF）；（两种初值的定时误差仅 1μs，对 50ms 来说几乎无影响）。
EA = 1;------ 开启总中断允许
EA 是「总中断允许位」（寄存器 IE 的 bit7），51 单片机的所有中断都需要先开总中断，否则即使开启外设中断，也无法响应。
-
EA=1：开启总中断；
-
EA=0：关闭所有中断（默认）。
ET0 = 1;------ 开启定时器 0 中断允许
ET0 是「定时器 0 中断允许位」（寄存器 IE 的 bit1），专门控制 T0 的溢出中断：
-
ET0=1：允许 T0 溢出后触发中断；
-
ET0=0：禁止 T0 中断（默认）。
TR0 = 1;------ 启动定时器 0 计数
TR0 是「定时器 0 运行控制位」（寄存器 TCON 的 bit4）：
-
TR0=1：启动 T0，从初值开始加 1 计数；
-
TR0=0：停止 T0 计数（默认）。
三、补充：为什么代码里用 65535 而不是 65536？
这是新手最容易困惑的点，本质是「计数次数的理解差异」：
-
用 65536：定时器从初值加到 65535（溢出），计数次数 = 65536 - 初值（比如初值 15536，计数 50000 次）；
-
用 65535：计数次数 = 65535 - 初值 + 1（比如初值 15535，计数 = 65535-15535+1=50001 次）；
模块二 ：数码管
用一个端口控制4个数码管
其原理和上一期讲的矩阵按键差不多
proteus仿真51单片机通过矩阵按键和数码管制作简单计算器-CSDN博客
https://blog.csdn.net/a2026_2_14/article/details/159322193
数码管的逻辑是：
输出段码 → 使能位选 → 延时 → 关闭位选 → 切换下一位
矩阵按键的逻辑完全对应：
拉低当前行 → 读列电平 → 拉高当前行 → 切换下一行
模块3：红绿灯逻辑

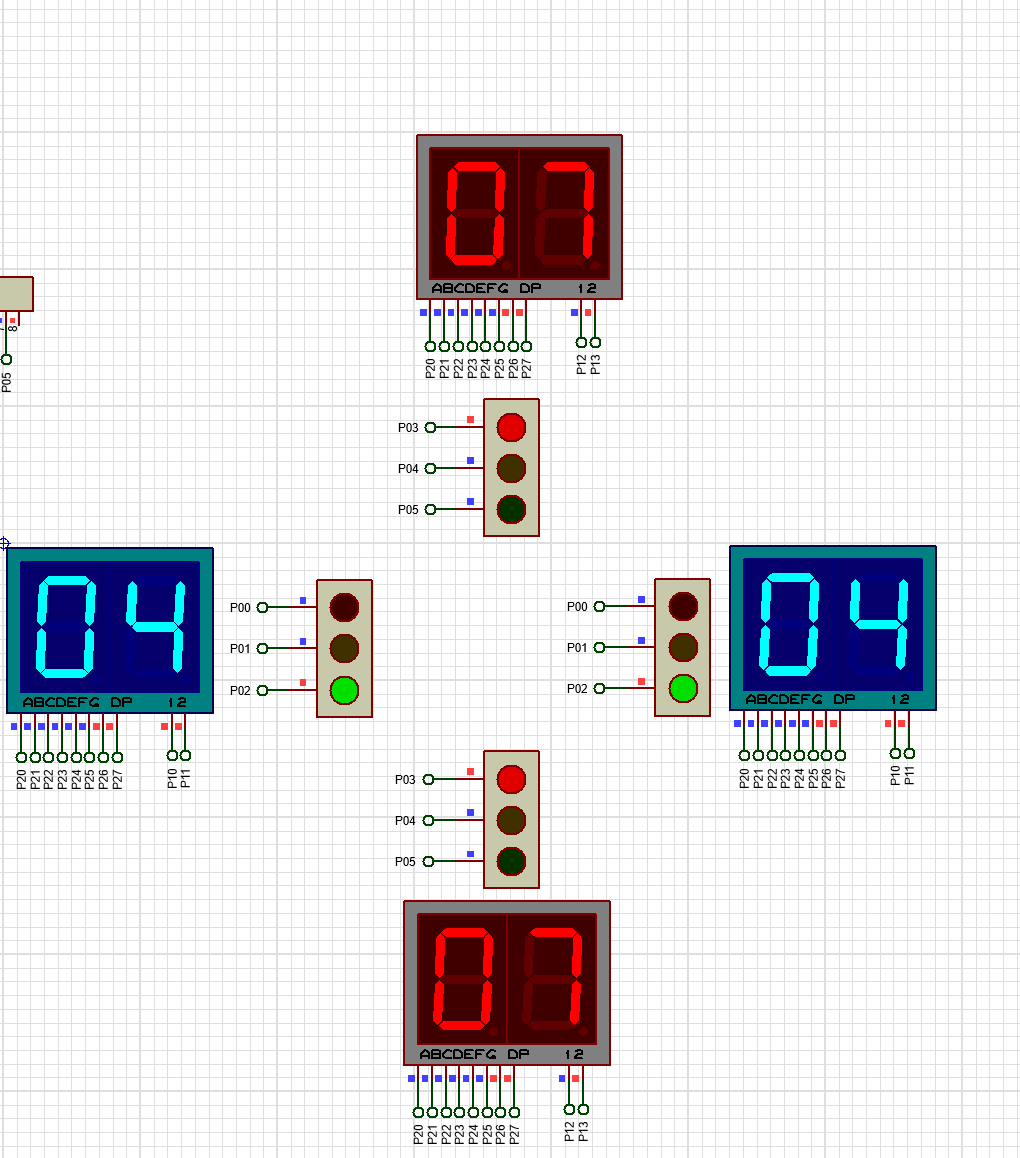

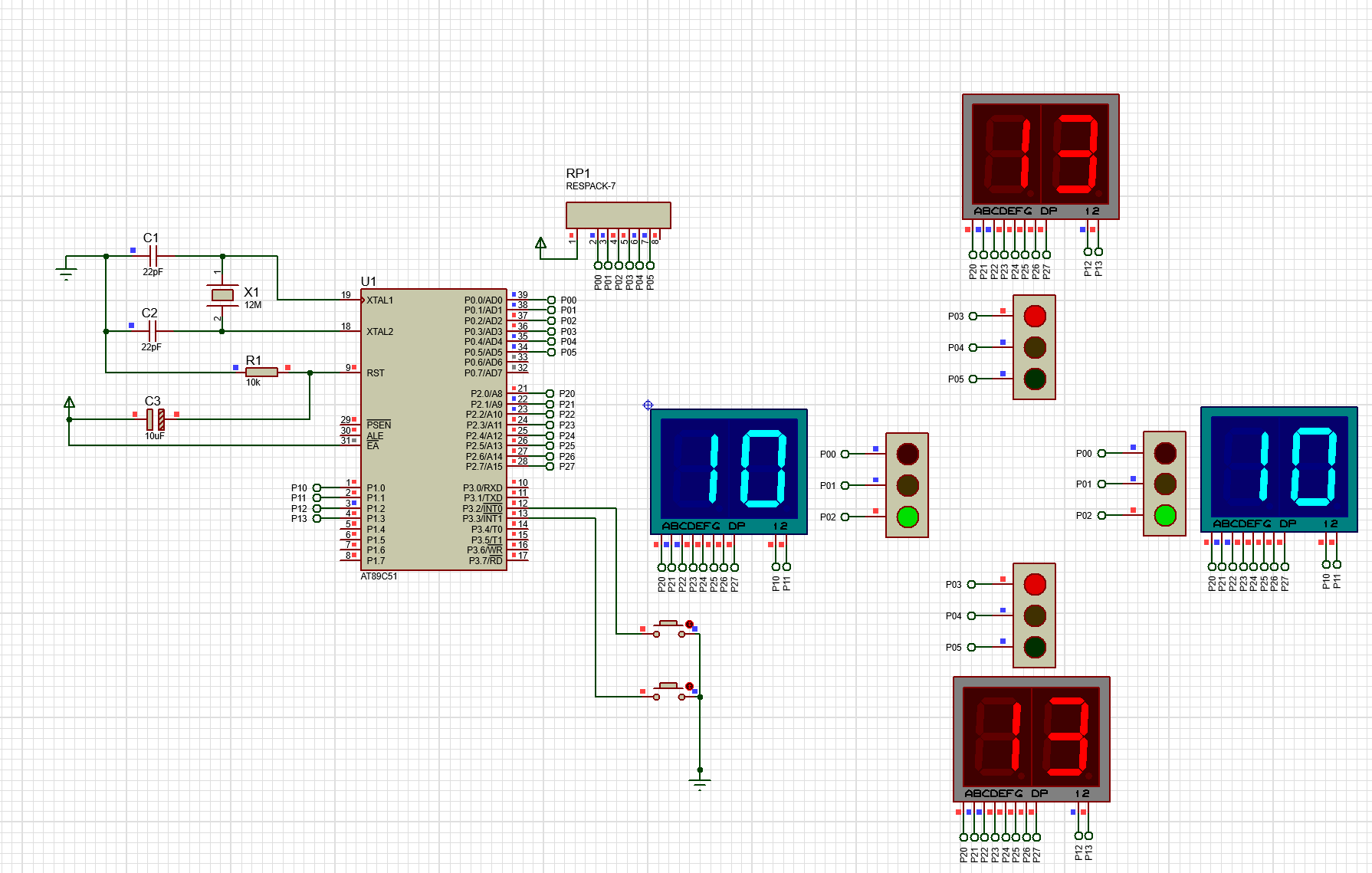

这是一个 东西 ↔ 南北 双向交替通行 的红绿灯：
- 总倒计时：15 秒
- 规则：前 12 秒亮绿灯，最后 3 秒闪黄灯
- 支持：自动循环切换 + 按键强制切换模式
- 同时：4 个数码管实时显示倒计时
一、两种固定工作模式
你的程序只有 2 种模式，来回切换：
模式 0（g_seg_mode = 0）
东西方向放行，南北方向禁行
- 倒计时 15 → 4 （共 12 秒）
- 东西：绿灯亮
- 南北：红灯亮
- 倒计时 3 → 1 （最后 3 秒）
- 东西：黄灯闪烁
- 南北：红灯亮
模式 1（g_seg_mode = 1）
南北方向放行，东西方向禁行
- 倒计时 15 → 4 （共 12 秒）
- 南北：绿灯亮
- 东西：红灯亮
- 倒计时 3 → 1 （最后 3 秒）
- 南北：黄灯闪烁
- 东西：红灯亮
二、自动切换逻辑（完全不用人管）
- 定时器每 50ms 中断一次
- 累计 20 次 = 1 秒 ，
g_timer_red_cnt减 1 - 倒计时从 15 → 0
- 归 0 后立刻：
- 重置倒计时为 15
- 模式 0 ↔ 1 自动翻转→ 实现：东西绿 → 南北绿 → 东西绿...... 无限循环
三、黄灯闪烁逻辑（最后 3 秒）
只要倒计时 ≤3：
- 每 500ms 黄灯引脚翻转一次（亮→灭→亮→灭）
- 对应方向黄灯开始闪烁
- 另外一方向一直保持红灯
四、按键强制切换逻辑（外部中断）
你有两个按键，分别控制：
-
INT0 中断（按键 0）
- 强制切到 模式 0（东西绿、南北红）
- 倒计时重置为 15 秒
-
INT1 中断（按键 1）
- 强制切到 模式 1（南北绿、东西红）
- 倒计时重置为 15 秒
五、数码管显示逻辑
- 东西数码管：显示东西方向剩余时间
- 南北数码管：显示南北方向剩余时间
- 绿灯阶段：显示 倒计时 - 3（因为要扣掉后面 3 秒黄灯）
- 黄灯阶段：直接显示 当前倒计时（3、2、1）
模块四 ：代码实现
cpp
// 头文件保护宏：防止该头文件被重复包含，避免重复定义错误
#ifndef _HEADFILE_H__
#define _HEADFILE_H__
// 包含51单片机寄存器定义头文件，提供P0/P1/TMOD等硬件寄存器的定义
#include <REGX51.H>
// 包含自定义功能函数头文件（如延时、数据转换等通用功能）
#include "fun.h"
// 包含事件处理头文件（如红绿灯状态切换、按键事件处理等逻辑）
#include "handler.h"
// 包含按键相关头文件（如按键扫描、按键状态判断等）
#include "key.h"
// 定时器初始化初值宏定义：大概率是定时器0/1的重装初值（对应15）
#define TIMER_INIT 15
// 黄灯计时3秒的计数阈值宏：结合定时器中断（如1秒进1次中断），累计3次即为3秒
#define YELLOW_TIMER_3S 3
// 状态宏：表示"开启/导通"（如LED亮、继电器吸合）
#define ON 1
// 状态宏：表示"关闭/断开"（如LED灭、继电器断开）
#define OFF 0
// 数码管位置宏：东西方向数码管的个位（对应硬件引脚/位选端编号1）
#define EW_SEG_UNITS 1
// 数码管位置宏：东西方向数码管的十位（对应硬件引脚/位选端编号0）
#define EW_SEG_TENS 0
// 数码管位置宏：南北方向数码管的个位（对应硬件引脚/位选端编号3）
#define NS_SEG_UNITS 3
// 数码管位置宏：南北方向数码管的十位（对应硬件引脚/位选端编号2）
#define NS_SEG_TENS 2
// 外部变量声明：红灯计时计数器（无符号整型），定义在其他.c文件（如main.c）
extern unsigned int g_timer_red_cnt;
// 外部变量声明：数码管显示模式（无符号字符型），控制数码管显示逻辑（如倒计时/固定数值）
extern unsigned char g_seg_mode;
// 外部变量声明：黄灯状态标志位（无符号字符型），标记黄灯是否需要点亮/熄灭
extern unsigned char g_yellow_flag;
// 函数声明：定时器0初始化函数（配置定时器模式、初值、开启中断等）
void Timer0_Init(void);
// 函数声明：数码管显示函数（参数1=要显示的数字，参数2=数码管位置）
void Show_Seg(unsigned char num,unsigned char loaction);
// 函数声明：数码管显示逻辑总函数（整合显示数字、切换位置等逻辑）
void Seg_Show(void);
#endif // 头文件保护宏结束（与开头#ifndef配对）
// 头文件保护宏：防止key.h被重复包含，避免函数/宏重复定义错误
#ifndef _KEY_H__
#define _KEY_H__
// 函数声明：外部中断初始化函数（Exti = External Interrupt，针对按键的外部中断配置）
// 功能：配置51单片机的外部中断（如INT0/INT1），用于按键的中断触发（代替轮询扫描，降低CPU占用）
void Exti_Init(void);
#endif // 头文件保护宏结束（与开头#ifndef _KEY_H__配对）
// -------------------------- fun.h 头文件保护区域 --------------------------
// 头文件保护宏：检查_fun_h__是否未定义，防止fun.h被重复包含（避免重复定义错误）
#ifndef _FUN_H__
// 定义_fun_h__宏，标记fun.h已被包含，后续重复包含时会被#ifndef拦截
#define _FUN_H__
// 此处预留空行：用于存放fun.h的核心内容（如通用功能函数声明、通用宏定义等）
// 示例可添加：延时函数声明、数据转换宏、硬件初始化辅助宏等
// 头文件保护宏结束：与开头#ifndef _FUN_H__配对，闭合fun.h的保护区域
#endif
// -------------------------- handler.h 头文件保护区域 --------------------------
// 头文件保护宏：检查_handler_h__是否未定义，防止handler.h被重复包含
#ifndef _HANDLER_H__
// 定义_handler_h__宏，标记handler.h已被包含
#define _HANDLER_H__
// 此处预留空行：用于存放handler.h的核心内容（如业务逻辑处理函数声明、状态机宏等）
// 示例可添加：红绿灯状态处理函数、按键事件响应函数、数码管显示逻辑声明等
// 头文件保护宏结束：与开头#ifndef _HANDLER_H__配对，闭合handler.h的保护区域
#endif
// 包含项目通用头文件（整合了寄存器、宏定义、函数声明等）
#include "headfile.h"
// 主函数：51单片机程序的入口，程序从这里开始执行
int main()
{
// 调用定时器0初始化函数：配置定时器0的工作模式、初值、开启定时器/中断
// 用途：大概率用于红绿灯倒计时（如1秒触发1次中断，更新倒计时数值）
Timer0_Init();
// 调用外部中断初始化函数：配置按键对应的外部中断（如INT0/INT1）
// 用途：按键采用中断触发方式（代替轮询），按下按键时触发中断处理（如切换红绿灯模式）
Exti_Init() ;
// 死循环：单片机主程序的核心循环，程序会一直执行循环内的代码，不会退出
while(1)
{
// 调用数码管显示总函数：刷新数码管显示内容（如红绿灯倒计时数值）
// 用途：持续更新东西/南北方向的数码管显示，保证倒计时数值实时可见
Seg_Show();
}
}
// 包含项目通用头文件（整合宏定义、函数声明、寄存器定义）
#include "headfile.h"
// 共阳数码管段码表：索引0~9对应数字0~9的段码（0xc0=0，0xf9=1，0xa4=2...0x90=9）
// 共阳数码管特性：段脚低电平点亮，高电平熄灭
unsigned char seg_table[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
// 定义红绿灯引脚（P0口）：东西方向红灯引脚 P0^0
sbit g_eastwest_red_pin = P0^0;
// 东西方向黄灯引脚 P0^1
sbit g_eastwest_yellow_pin = P0^1;
// 东西方向绿灯引脚 P0^2
sbit g_eastwest_green_pin = P0^2;
// 南北方向红灯引脚 P0^3
sbit g_northsouth_red_pin = P0^3;
// 南北方向黄灯引脚 P0^4
sbit g_northsouth_yellow_pin = P0^4;
// 南北方向绿灯引脚 P0^5
sbit g_northsouth_green_pin = P0^5;
// 全局变量：红灯倒计时计数器，初始值为TIMER_INIT（15），用于控制红绿灯时长
unsigned int g_timer_red_cnt = TIMER_INIT;
// 毫秒级延时函数（适配12MHz晶振）
// 参数nms：要延时的毫秒数
void Delaynms(unsigned char nms) //@12.000MHz
{
// 定义局部变量（data修饰：放在51单片机内部RAM，访问更快）
unsigned char data i, j;
// 外层循环：实现nms毫秒的总延时（每次循环约1ms）
while(nms--)
{
// 内层循环初始化：12MHz晶振下，该数值组合对应约1ms延时
i = 2;
j = 239;
// 嵌套循环：空指令消耗CPU时钟，实现精准延时
do
{
while (--j); // j自减到0，消耗时钟
} while (--i); // i自减到0，完成一次内层循环
}
}
// 红绿灯状态设置函数：东西绿灯亮，南北红灯亮
void Set_Traffic_Light_EWGreen_NSRed(void)
{
// 东西红灯灭
g_eastwest_red_pin = OFF;
// 东西黄灯灭
g_eastwest_yellow_pin = OFF;
// 东西绿灯亮
g_eastwest_green_pin = ON;
// 南北红灯亮
g_northsouth_red_pin = ON;
// 南北黄灯灭
g_northsouth_yellow_pin = OFF;
// 南北绿灯灭
g_northsouth_green_pin = OFF;
}
// 红绿灯状态设置函数：东西黄灯亮（闪烁），南北红灯亮
void Set_Traffic_Light_EWYellow_NSRed(void)
{
// 东西红灯灭
g_eastwest_red_pin = OFF;
// 东西黄灯状态由g_yellow_flag控制（0灭/1亮，实现闪烁）
g_eastwest_yellow_pin = g_yellow_flag;
// 东西绿灯灭
g_eastwest_green_pin = OFF;
// 南北红灯亮
g_northsouth_red_pin = ON;
// 南北黄灯灭
g_northsouth_yellow_pin = OFF;
// 南北绿灯灭
g_northsouth_green_pin = OFF;
}
// 红绿灯状态设置函数：东西红灯亮，南北绿灯亮
void Set_Traffic_Light_EWRed_NSGreen(void)
{
// 东西红灯亮
g_eastwest_red_pin = ON;
// 东西黄灯灭
g_eastwest_yellow_pin = OFF;
// 东西绿灯灭
g_eastwest_green_pin = OFF;
// 南北红灯灭
g_northsouth_red_pin = OFF;
// 南北黄灯灭
g_northsouth_yellow_pin = OFF;
// 南北绿灯亮
g_northsouth_green_pin = ON;
}
// 红绿灯状态设置函数：东西红灯亮，南北黄灯亮（闪烁）
void Set_Traffic_Light_EWRed_NSYellow(void)
{
// 东西红灯亮
g_eastwest_red_pin = ON;
// 东西黄灯灭
g_eastwest_yellow_pin = OFF;
// 东西绿灯灭
g_eastwest_green_pin = OFF;
// 南北红灯灭
g_northsouth_red_pin = OFF;
// 南北黄灯状态由g_yellow_flag控制（实现闪烁）
g_northsouth_yellow_pin = g_yellow_flag;
// 南北绿灯灭
g_northsouth_green_pin = OFF;
}
// 数码管显示总函数：根据当前模式控制红绿灯状态+刷新数码管显示
void Seg_Show()
{
// 根据显示模式g_seg_mode切换逻辑（0=东西绿灯/南北红灯；1=东西红灯/南北绿灯）
switch(g_seg_mode)
{
// 模式0：东西绿灯、南北红灯（倒计时>3秒）→ 东西黄灯、南北红灯（倒计时≤3秒）
case 0:
// 倒计时>3秒：处于绿灯阶段
if(g_timer_red_cnt>YELLOW_TIMER_3S)
{
// 设置红绿灯：东西绿灯亮，南北红灯亮
Set_Traffic_Light_EWGreen_NSRed();
// 显示东西方向倒计时十位：(总时长-3)/10（绿灯时长=总时长-3秒黄灯）
Show_Seg(seg_table[(g_timer_red_cnt-3)/10],EW_SEG_TENS);
// 显示东西方向倒计时个位：(总时长-3)%10
Show_Seg(seg_table[(g_timer_red_cnt-3)%10],EW_SEG_UNITS);
// 显示南北方向倒计时十位：总时长/10（南北红灯时长=总时长）
Show_Seg(seg_table[g_timer_red_cnt/10],NS_SEG_TENS);
// 显示南北方向倒计时个位：总时长%10
Show_Seg(seg_table[g_timer_red_cnt%10],NS_SEG_UNITS);
}
// 倒计时≤3秒：处于黄灯阶段
if(g_timer_red_cnt<=YELLOW_TIMER_3S)
{
// 设置红绿灯：东西黄灯闪烁，南北红灯亮
Set_Traffic_Light_EWYellow_NSRed();
// 显示东西方向倒计时十位：当前时长/10（黄灯3秒倒计时）
Show_Seg(seg_table[g_timer_red_cnt/10],EW_SEG_TENS);
// 显示东西方向倒计时个位：当前时长%10
Show_Seg(seg_table[g_timer_red_cnt%10],EW_SEG_UNITS);
// 显示南北方向倒计时十位：当前时长/10
Show_Seg(seg_table[g_timer_red_cnt/10],NS_SEG_TENS);
// 显示南北方向倒计时个位：当前时长%10
Show_Seg(seg_table[g_timer_red_cnt%10],NS_SEG_UNITS);
}
// 退出模式0
break;
// 模式1：东西红灯亮，南北绿灯亮（倒计时>3秒）→ 东西红灯亮，南北黄灯闪（倒计时≤3秒）
case 1://东西红灯，南北绿灯
// 倒计时>3秒：南北绿灯阶段
if(g_timer_red_cnt>YELLOW_TIMER_3S)
{
// 设置红绿灯：东西红灯亮，南北绿灯亮
Set_Traffic_Light_EWRed_NSGreen();
// 显示东西方向倒计时十位：总时长/10（东西红灯时长=总时长）
Show_Seg(seg_table[g_timer_red_cnt/10],EW_SEG_TENS);
// 显示东西方向倒计时个位：总时长%10
Show_Seg(seg_table[g_timer_red_cnt%10],EW_SEG_UNITS);
// 显示南北方向倒计时十位：(总时长-3)/10（南北绿灯时长=总时长-3秒黄灯）
Show_Seg(seg_table[(g_timer_red_cnt-3)/10],NS_SEG_TENS);
// 显示南北方向倒计时个位：(总时长-3)%10
Show_Seg(seg_table[(g_timer_red_cnt-3)%10],NS_SEG_UNITS);
}
// 倒计时≤3秒：南北黄灯阶段
if(g_timer_red_cnt<=YELLOW_TIMER_3S)
{
// 设置红绿灯：东西红灯亮，南北黄灯闪烁
Set_Traffic_Light_EWRed_NSYellow();
// 显示东西方向倒计时十位：当前时长/10
Show_Seg(seg_table[(g_timer_red_cnt)/10],EW_SEG_TENS);
// 显示东西方向倒计时个位：当前时长%10
Show_Seg(seg_table[(g_timer_red_cnt)%10],EW_SEG_UNITS);
// 显示南北方向倒计时十位：当前时长/10
Show_Seg(seg_table[g_timer_red_cnt/10],NS_SEG_TENS);
// 显示南北方向倒计时个位：当前时长%10
Show_Seg(seg_table[g_timer_red_cnt%10],NS_SEG_UNITS);
}
// 退出模式1
break;
// 默认情况：无操作
default:
break;
}
}
// 数码管动态显示函数：控制单个数码管显示指定数字
// 参数1 num：要显示数字的段码（来自seg_table）
// 参数2 location：数码管位置（EW_SEG_TENS/EW_SEG_UNITS等）
void Show_Seg(unsigned char num,unsigned char location)
{
// P1口置高：关闭所有数码管位选（防止重影）
P1 = 0xff;
// P2口清零：准备输出段码
P2 = 0x00;
// P2口输出段码：控制数码管显示的数字
P2 = num;
// 延时2ms：保持段码稳定，避免闪烁
Delaynms(2);
// P1口输出位选：点亮指定位置的数码管（~取反：0x01<<location → 对应位低电平点亮）
P1 = ~(0x01<<location);
// 延时10ms：保持数码管点亮状态，实现视觉暂留（动态扫描核心）
Delaynms(10);
}
// 外部中断初始化函数：配置INT0/INT1中断（用于按键触发）
#include "headfile.h"
void Exti_Init(void)
{
// 配置TCON寄存器：INT0触发方式为低电平/下降沿（0x01=IT0=0，低电平触发）
TCON |= 0x01;
// 配置TCON寄存器：INT1触发方式为低电平/下降沿（0x04=IT1=0，低电平触发）
TCON |= 0x04;
// 开启总中断（EA=1：51单片机所有中断的总开关）
EA = 1;
// 开启外部中断0（EX0=1：允许INT0中断）
EX0 = 1;
// 开启外部中断1（EX1=1：允许INT1中断）
EX1 = 1;
}
// 外部中断0服务函数（interrupt 0：INT0的中断号）
// 功能：按键触发INT0，切换到模式0（东西绿灯/南北红灯）
void Int0_ISR(void) interrupt 0
{
// 设置显示模式为0
g_seg_mode = 0;
// 重置倒计时计数器为初始值（15）
g_timer_red_cnt = TIMER_INIT;
}
// 外部中断1服务函数（interrupt 2：INT1的中断号）
// 功能：按键触发INT1，切换到模式1（东西红灯/南北绿灯）
void Int1_ISR(void) interrupt 2
{
// 设置显示模式为1
g_seg_mode = 1;
// 重置倒计时计数器为初始值（15）
g_timer_red_cnt = TIMER_INIT;
}
// 定时器相关全局变量：1秒计时标志（累计20次50ms中断=1秒）
#include "headfile.h"
unsigned int g_timer_1s_flag;
// 500毫秒计时标志（累计10次50ms中断=500ms，用于黄灯闪烁）
unsigned int g_timer_500ms_flag;
// 黄灯闪烁标志（0/1切换，控制黄灯亮灭）
unsigned char g_yellow_flag;
// 数码管显示模式（0=东西绿灯/南北红灯；1=东西红灯/南北绿灯）
unsigned char g_seg_mode;
// 按键标志（未实际使用，预留）
unsigned char g_key_flag;
// 定时器0初始化函数：配置16位定时器模式，50ms中断一次（12MHz晶振）
void Timer0_Init(void)
{
// 配置TMOD寄存器：Timer0为16位定时器模式（0x01=GATE=0, C/T=0, M1=0, M0=1）
TMOD |= 0x01;
// 设置Timer0初值：12MHz晶振下，50ms中断的初值计算
// 50ms = 50000us，12MHz下机器周期1us，65535-50000=15535 → 高8位=15535/256=60，低8位=15535%256=135
// 注：代码中写为(65535-50000)/256 和 %256，更通用
TH0 = (65535-50000)/256; //50ms中断：高8位初值
TL0 = (65535-50000)%256; //低8位初值
// 开启总中断
EA = 1;
// 开启Timer0中断（ET0=1：允许Timer0溢出中断）
ET0 = 1;
// 启动Timer0（TR0=1：定时器开始计数）
TR0 = 1;
}
// Timer0中断服务函数（interrupt 1：Timer0的中断号），每50ms进入一次
void Timer0_Isr(void) interrupt 1 //50ms中断一次
{
// 重装Timer0初值：16位定时器溢出后需手动重装，保证下次中断仍为50ms
TH0 = (65535-50000)/256;
TL0 = (65535-50000)%256;
// 1秒计时标志+1（每50ms+1，20次=1秒）
g_timer_1s_flag++;
// 按键标志置1（预留：用于按键消抖/检测）
g_key_flag = 1;
// 累计20次50ms → 达到1秒
if(g_timer_1s_flag>=20)
{
// 倒计时计数器-1（每1秒减1）
g_timer_red_cnt--;
// 重置1秒标志，重新计时
g_timer_1s_flag=0;
// 倒计时到0：重置计数器+切换模式
if(g_timer_red_cnt<=0)
{
// 重置倒计时为初始值（15）
g_timer_red_cnt = TIMER_INIT;
// 显示模式+1（0→1，1→0）
g_seg_mode++;
// 模式取模2：保证仅在0/1之间切换
g_seg_mode%=2;
}
}
// 倒计时≤3秒：进入黄灯阶段，控制黄灯闪烁
if(g_timer_red_cnt<=3)
{
// 500ms计时标志+1（每50ms+1，10次=500ms）
g_timer_500ms_flag++;
// 累计10次50ms → 达到500ms
if(g_timer_500ms_flag>=10)
{
// 黄灯标志取反（0→1，1→0），实现500ms闪烁一次
g_yellow_flag=!g_yellow_flag;
// 重置500ms标志，重新计时
g_timer_500ms_flag=0;
}
}
}好了
这就本次的内容
如果你喜欢，可以给我一个免费的赞和收藏，非常感谢
