西门子XB208网管型交换机使用方法

本文档通过西门子S7-1200与XB208网管型交换机通信测试,掌握网管型交换机XB208的使用方法和注意事项。

⒈软硬件配置

⑴硬件配置

西门子XB208网管型交换机,型号:6GK5208-0BA00-2AB2;

西门子S7-1200 PLC,CPU 1212C DC/DC/DC,型号:6ES7 212-1AE40-0XB0。

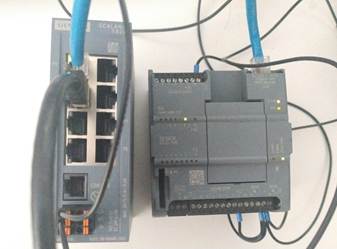

以上实物如下:

⑵软件配置

博途软件:TIA Portal V15,版本:V15

⒉XB208网管交换机在博途V15的配置

如上图通过硬件接线和网线连接使S7-1200 PLC、XB208交换机和电脑之间建立网络连接,打开博途软件在"设备和网络"将S7-1200 PLC组态进去(此处不再赘述),以下重点讲述XB208网管型交换机配置方法。

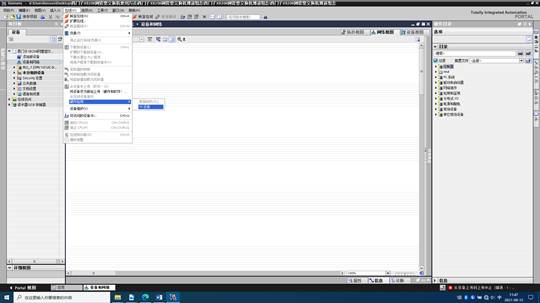

在"在线-硬件检测-IO设备"弹出如下界面:

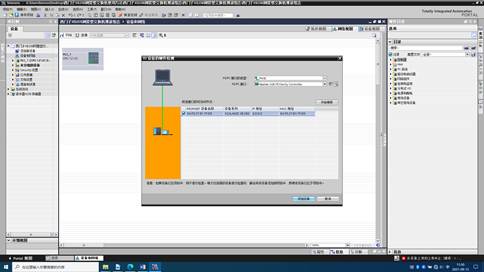

在弹出如下界面,选择"开始搜索",在图示选中设备,选择"添加设备":

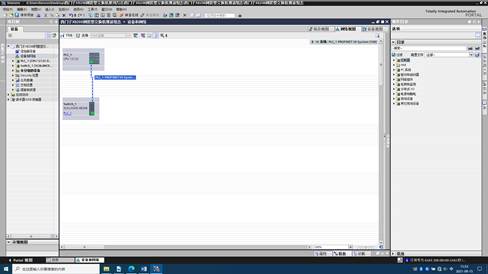

在"设备和网络"界面,分配XB208交换机通信网络,如下图:

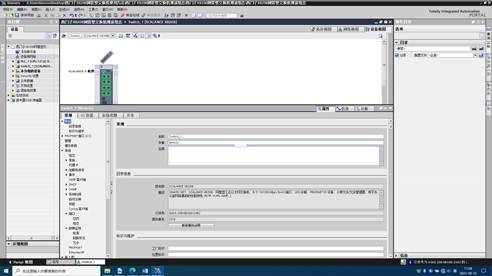

如上图双击"SCALANCE XB208"弹出如下图XB208网管型交换机配置界面:

⒊项目应用中需要注意如下问题:

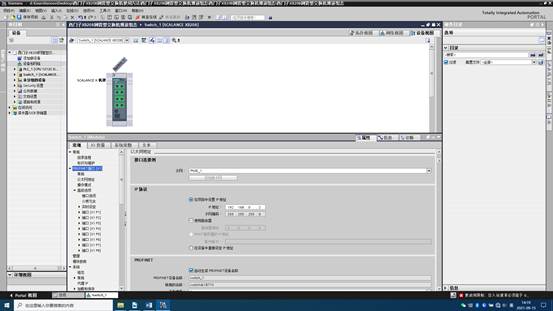

⑴配置XB208管理型交换机"IP地址"、"子网掩码"和"PROFINET设备名称"。

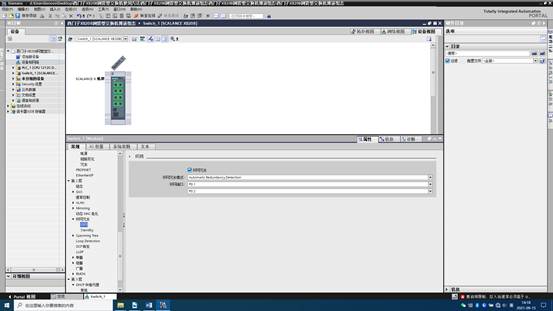

⑵XB208管理型交换机只能构成1个主环网,对应2个网口的配置如下图示例,即P0.1和PO.2构成主环网,其它网口类同普通交换机网口:

⑶对XB208管理型交换机的其它限制,根据功能需要按需配置。
