Windows内核驱动重要知识

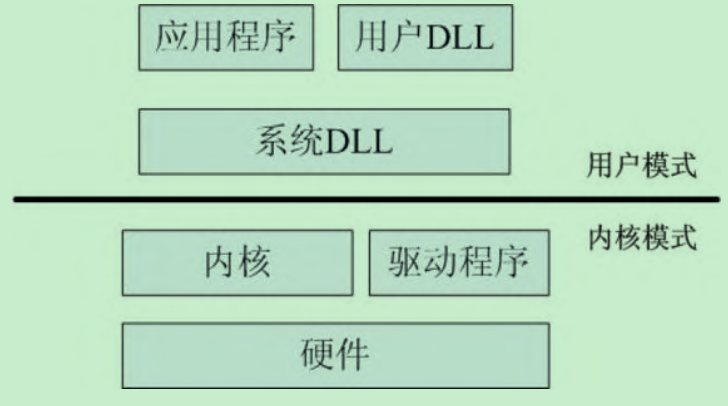

Windows系统简单分层：
用户模式和内核模式

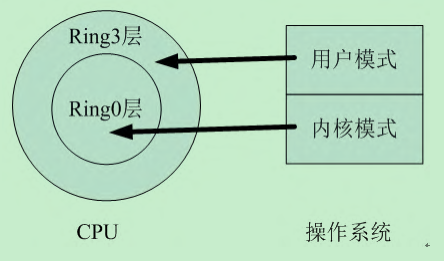

Windows从总体上分为内核模式（Kernel Mode）和用户模式（User Mode）。谈到操作系统的内核模式和用户模式，一般会和CPU的特权层联系起来。一般来说，用户模式的程序运行在r3层，而系统内核与驱动运行在r0层。
如果应用程序想进行一些敏感操作，如直接访问物理内存、物理端口，应用程序需要向内核模式下的组件提出请求。在Windows中，用户模式和内核模式的切换是通过软件中断实现的。
Windows系统总体架构
下面分层说说每一层的具体内容。
win32子系统
win32子系统是真正的Windows子系统，提供了大量的API函数供应用程序和其它子系统使用。Windows API分为三类，分别是USER函数、GDI函数和KERNEL函数。
- USER函数：这类函数管理窗口、菜单、对话框和控件。
- GDI函数：这类函数在物理设备上执行绘图操作。
- KERNEL函数：这类函数管理非GUI资源，例如，进程、线程、文件和同步服务等。

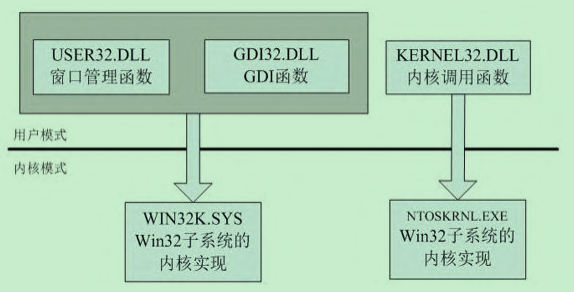

读者可以发现Windows系统目录中有对应的三个系统文件，分别是USER32.dll、GDI32.dll和KERNEL32.dll。这三个文件提供了以上三类API的接口。当应用程序加载的时候，操作系统除了将应用程序加载到内存中，同时将以上三个DLL文件加载到内存中。
native api
大部分Win32子系统的API，都通过Native API实现的。Native API的函数一般都是在Win32 API上加上Nt两个字母。例如，CreateFile函数对应着NtCreateFile函数。所有Native API都是在Ntdll.dll中实现的。在win32子系统下面再设置一层native api调用，主要是为了兼容性考虑。
Native API是从用户模式进入内核模式的大门，它通过软件中断方式进入到内核模式，并调用内核的系统服务。
Native API从用户模式穿越进入内核模式，调用系统服务。从用户模式进入到内核模式，是通过软中断的方式进入的。
系统服务

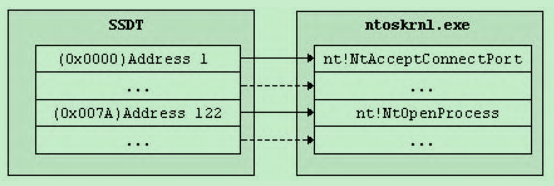

软中断会将Native API中的参数和系统服务号的参数一同传进内核模式，不同的Native API会对应不同的系统服务号。在系统服务组件中，有一个系统服务描述符表（System Service Descriptor Table）。根据这个系统服务号为索引，从表中可以查出对应系统服务函数的函数地址：
执行体组件
Windows 内核中的执行体（Executive）是 ntoskrnl.exe 中的上层部分，它构建在底层的 微内核（Microkernel）之上。如果说微内核只负责最核心的线程调度、中断和同步原语，那么执行体就是负责实现操作系统高级策略 和资源管理的"大管家"。
1. 架构位置
在 Windows 的混合内核架构中，执行体与微内核位于同一个二进制文件（ntoskrnl.exe）中，运行在 Ring 0（内核模式）。它负责将微内核提供的底层机制（如线程对象）包装成具有丰富语义的执行体对象（如进程对象），并向上层（用户模式子系统、驱动程序）提供服务。
2. 核心组件（管理器）
执行体由一系列功能独立的"管理器"组成，这些也是驱动开发中最常打交道的部分：
| 组件名称 | 核心功能 | 驱动开发中的常见应用 |
|---|---|---|
| I/O 管理器 | 管理所有 I/O 请求，构建 IRP，管理设备栈 | 驱动分发函数、IoCallDriver、IoCompleteRequest |
| 对象管理器 | 创建、管理内核对象（进程、线程、文件、事件等），维护命名空间 | ObReferenceObjectByHandle、ZwCreateFile |
| 进程管理器 | 创建/终止进程和线程，管理进程和线程属性 | PsCreateSystemThread、PsLookupProcessByProcessId |
| 内存管理器 | 实现虚拟内存，管理分页/非分页池，处理缺页异常 | ExAllocatePoolWithTag、MmMapIoSpace |
| 配置管理器 | 实现和管理系统注册表 | ZwOpenKey、ZwQueryValueKey（内核模式） |
| 即插即用管理器 | 枚举硬件、加载驱动、管理设备树 | IoRegisterDeviceInterface、IRP_MJ_PNP |
| 电源管理器 | 协调系统电源状态转换 | IRP_MJ_POWER、PoSetPowerState |
| 安全引用监视器 | 强制本地安全策略，执行访问检查 | SeAccessCheck、SeAssignSecurity |
| 缓存管理器 | 为文件系统提供统一的数据缓存 | 文件系统驱动使用 |
3. 函数命名前缀
在驱动代码中，你可以通过函数前缀快速识别它属于执行体的哪个组件：
- Io ：I/O 管理器（
IoCreateDevice,IoGetCurrentIrpStackLocation） - Ob ：对象管理器（
ObOpenObjectByPointer） - Ps ：进程管理器（
PsGetCurrentProcessId） - Ex ：执行体支持库（
ExAllocatePool） - Mm ：内存管理器（
MmGetSystemRoutineAddress） - Zw/Nt ：系统服务接口（
ZwReadFile）
4. 与微内核的关系
- 微内核（Kernel） ：提供机制 。例如，它知道如何切换线程（
KiSwapThread），但不知道线程的优先级策略。 - 执行体（Executive） ：提供策略。例如，它决定哪个高优先级的线程应该被调度，然后调用微内核的机制去执行切换。
总结：执行体是 Windows 内核的"业务逻辑层"，它封装了硬件细节和底层机制，为驱动程序和系统服务提供了稳定、统一的高级 API 接口。
硬件抽象层
Windows操作系统易于移植到各个硬件平台的操作系统。事实上，Windows已经可以运行在Intel的32位X86CPU上和64位的CPU上，同时可以运行在DEC Alpha的平台，也可以运行在基于MIPS的平台上（但由于种种原因，微软公司放弃了对这个平台的支持计划）。另外，Windows能更好地支持更多的总线结构，例如，PCI总线、CPCI总线、USB总线、老式的ISA总线、EISA总线等。这些良好的移植性和兼容性得益于硬件抽象层（HAL）的设计。Windows的设计者用硬件抽象层隔绝了操作系统和硬件的直接连接，而在中间插入了硬件抽象层。硬件抽象层使操作系统和具体硬件进行通信，其中硬件抽象层对各种硬件操作进行了抽象，这也是硬件抽象层名字的由来。各个平台上的硬件操作不尽相同，不同平台提供不同的硬件抽象层，并对上层提供统一的操作硬件接口。对硬件抽象层操作的不光是操作系统的内核，还有本书介绍的驱动程序。在驱动程序中，应尽量避免使用针对平台的汇编指令，而应该使用与平台无关的HAL函数或宏。例如，对端口操作，驱动程序虽然可以嵌入汇编指令，如IN、OUT汇编指令，但是应该尽量使用硬件抽象层提供的函数，如READ_PORT_BUFFER_UCHAR、WRITE_PORT_BUFFER_UCHAR。
驱动和驱动对象
IO管理器收到应用程序的请求后，创建相应的IRP，将其传递到对应的驱动程序中进行处理。一般有如下几种处理方法：
- 根据IRP的请求，直接操作具体硬件，然后完成此IRP，并返回。
- 将此IRP的请求，转发到更底层的驱动中去，并等待底层驱动的返回。
- 接受到IRP请求后，不是急于完成。而是分配新的IRP发到其他驱动程序中，并等待返回。
驱动程序处理IRP的过程往往不是单独的操作，而是将以上这几种操作结合在一起。

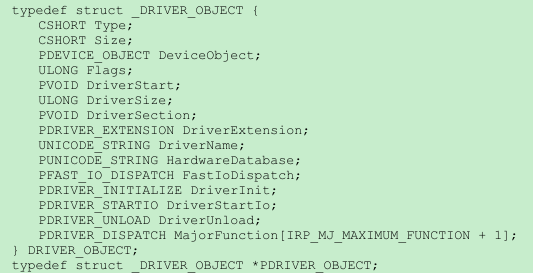

每个驱动程序都有唯一的驱动对象与之对应，驱动对象是驱动在内核中的表示。驱动对象用DRIVER_OBJECT数据结构表示，它作为驱动的一个实例被内核加载，并且内核对一个驱动只加载一个实例驱动对象。确切来说，驱动对象是由内核的对象管理器负责创建，IO管理器负责加载的，驱动程序需要在DriverEntry中进行初始化（由系统进程调用）。

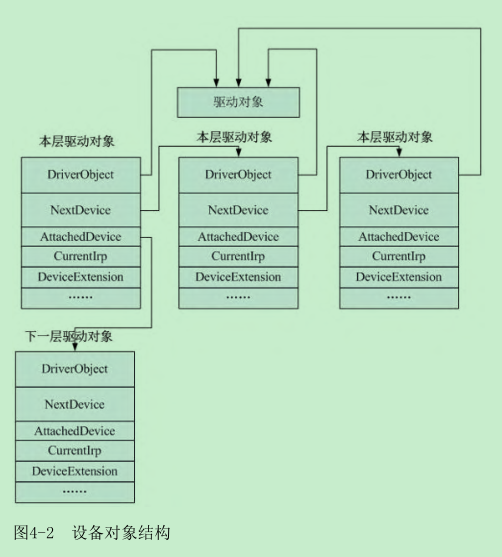

动对象结构体中有一个设备对象链表的表头，
设备和设备对象
打开Windows的设备管理器，可以发现这里罗列着计算机里安装的所有设备。这些设备有的是真实的物理设备，例如，网卡设备、显卡设备等。有些设备则是虚拟设备，比如我们自己创建的设备。Windows的设计者们为了简化对不同设备的操作，实现对不同设备统一接口，将所有设备以普通文件看待。也就是说在Windows中，无论何种设备，都用操作文件的办法去操作设备。

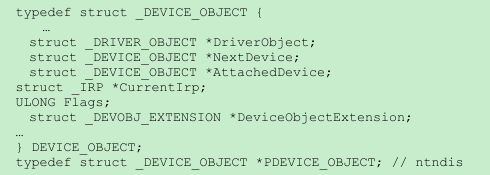

设备对象是设备在内核中的表现形式，设备对象结构体定义如下：
