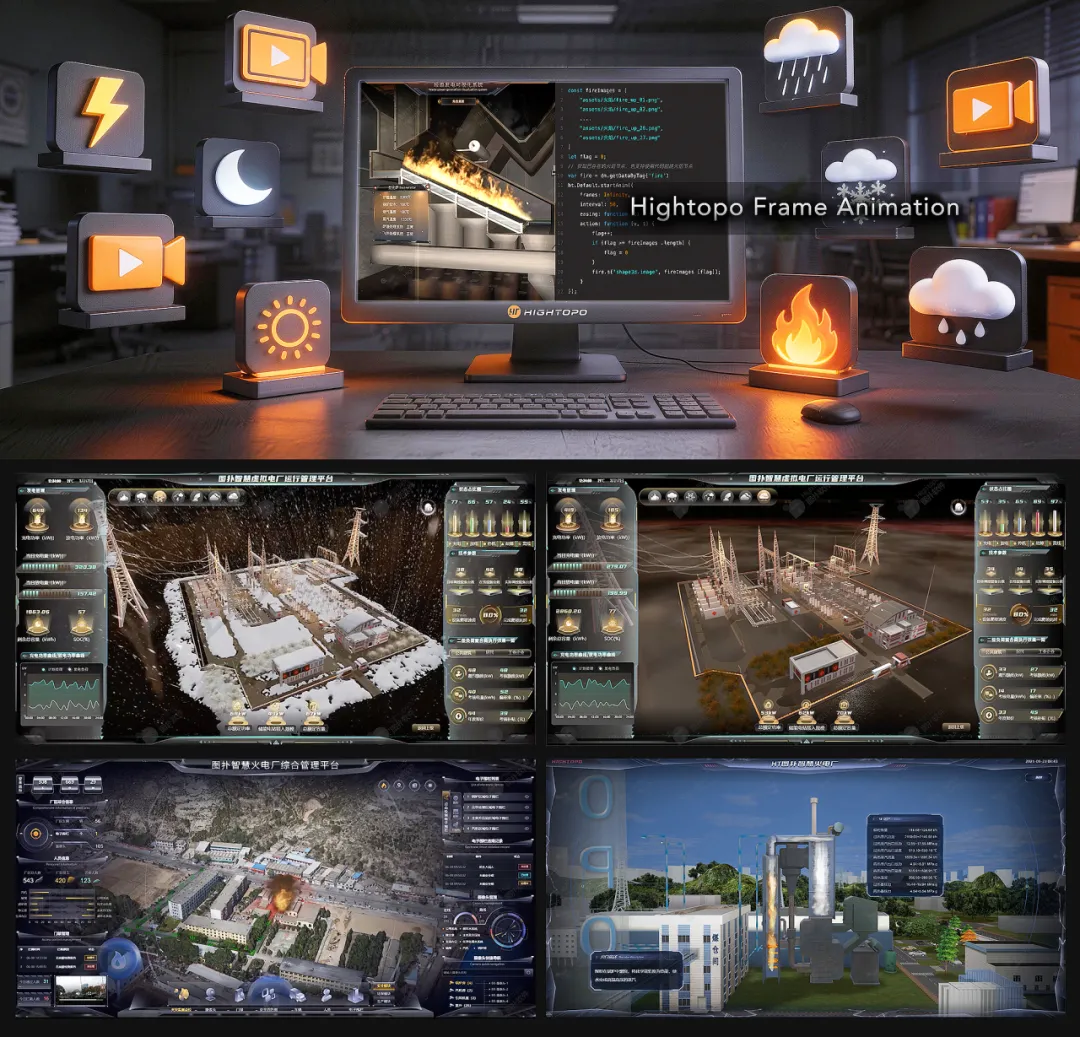

图扑 HT 帧动画 | 3D 动态渲染设计与实现

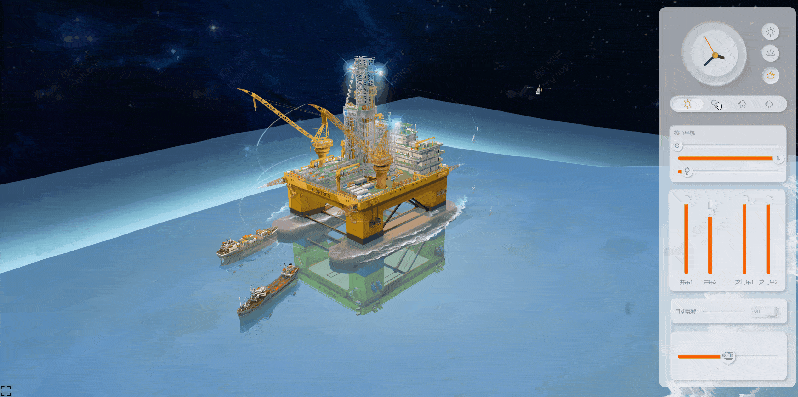

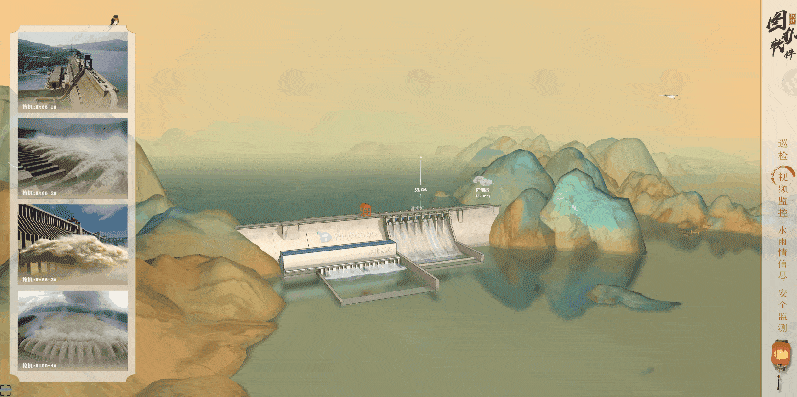

在工业可视化、智慧城市、智慧能源等 3D 场景中，高保真气象效果是提升沉浸感、实现虚实融合的关键能力。依托图扑软件 HT 平台的帧动画技术，可实现全类型气象场景的精细化模拟：

晴天：还原阳光明媚与光照通透的天空环境。
阴天：模拟云层覆盖下的漫射光照氛围。
雨天：营造细雨绵绵到大雨倾盆的全周期雨景效果。
极端天气：实现暴风雪、沙尘暴等强对流天气的高沉浸感模拟。

气象模拟不仅提升视觉体验，更能实现虚拟场景与真实气象数据的实时联动，是数字孪生虚实映射的重要能力。

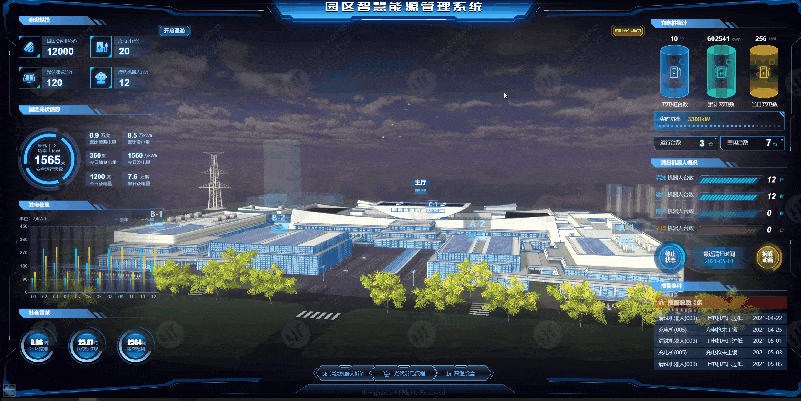

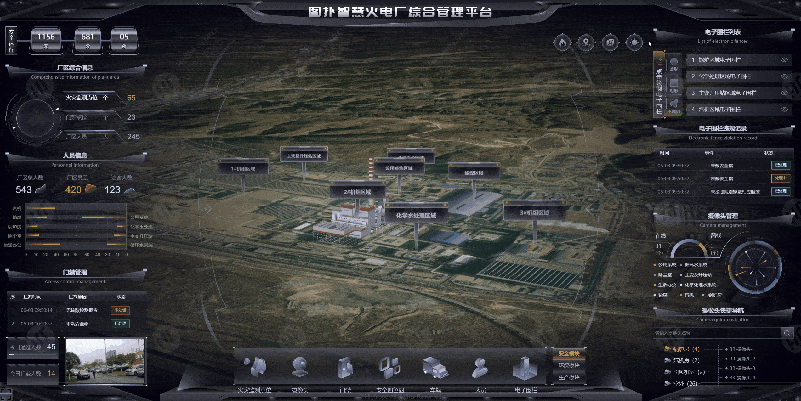

虚实联动的核心，在于实时气象数据接口的标准化接入、数据解析与场景指令的联动映射。当真实气象监测数据发生变化时，3D 虚拟场景可同步完成全要素状态校准。例如真实园区气象设备监测到降雨时，孪生场景会实时渲染雨滴下落动画，并同步调整天空盒色调、环境光照强度、地面材质属性等效果，让远程用户直观感知现场气象动态。

HT Drawing 帧动画组件

实现高保真气象效果模拟，首先需要完成气象动态素材的前置制作。设计师针对不同气象类型，制作序列帧切片或 GIF 动效，在 2D 层面对云层演化、雨滴轨迹、雪花飘落、沙尘扩散等效果进行精细化设计。再通过图层叠加技术，将 2D 气象序列帧在虚拟空间全景平铺，与 3D 场景深度融合，实现 2D 与 3D 视觉体系的无缝衔接，保证气象效果的空间透视一致性与视觉真实感。

HT 内置 Drawing 组件库提供了低代码/零代码 的工程化实现方案，包含多样化数据展示、录入功能及丰富图表库。

其中"ht.drawing.frame"帧动画组件支持可视化配置，快速落地序列帧动画，无需复杂代码开发。同时组件开放全维度属性配置，可通过帧间隔精准控制动画播放速率，适配不同气象场景的动态节奏，大幅降低气象动画开发门槛。

为让气象模拟更符合自然演化规律，开发人员可基于帧动画技术，对 2D 气象序列帧进行程序化调度与切换。通过精准时序控制，可实现连贯流畅的气象全周期动态模拟，例如完整还原降雨从零星细雨、雨势增强、大雨倾盆，到雨势衰减、雨停云散的全过程，大幅提升虚拟气象的真实度与 3D 场景的交互沉浸感。

使用动画切换图片帧

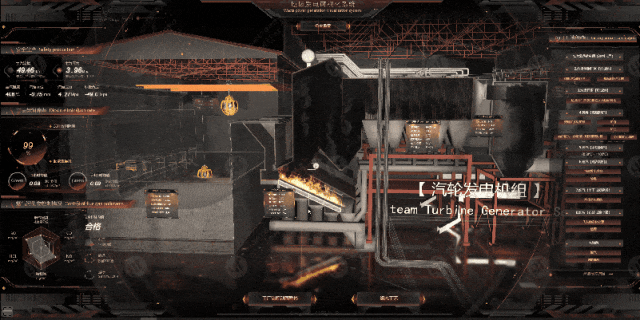

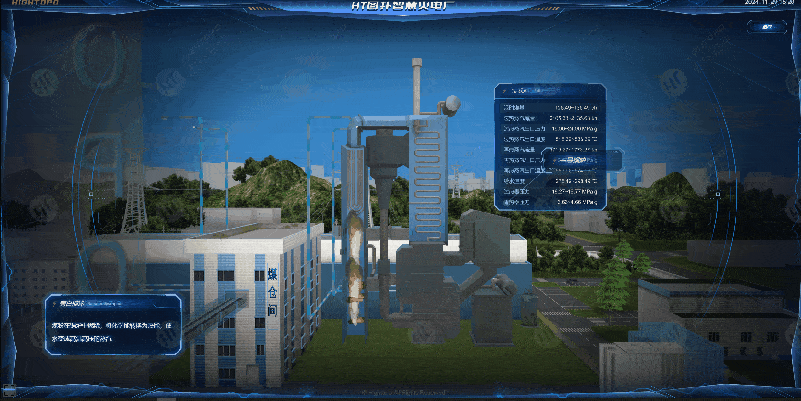

帧动画技术是 HT 提升可视化表现力的核心手段。除气象模拟外，还可广泛用于火焰跃动、烟气扩散、设备运转等动态效果，强化场景的视觉冲击力与真实感。

注意事项

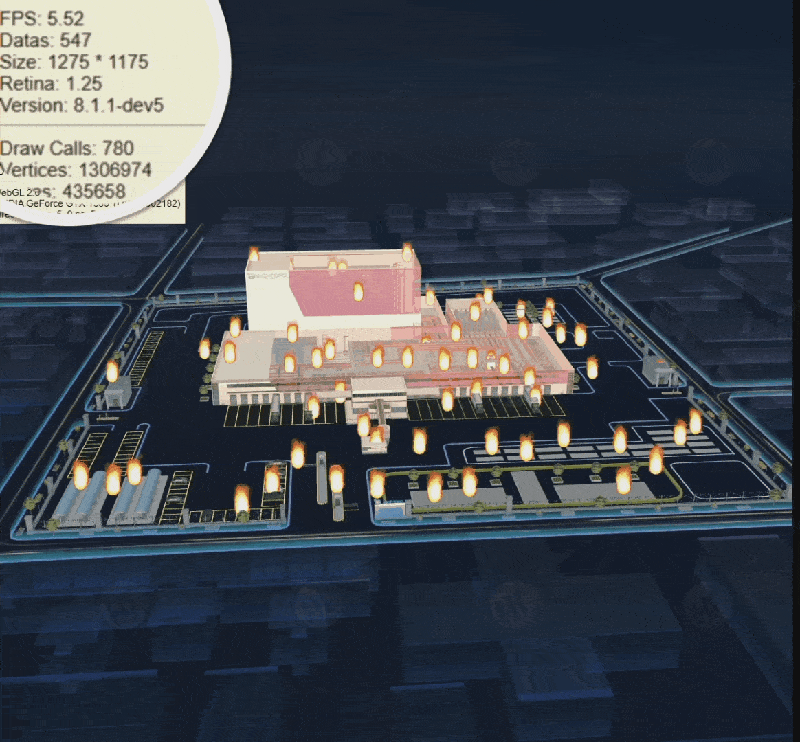

在 3D 场景中，不推荐直接使用"ht.drawing.frame"组件实现帧动画。该组件作为自定义组件，基于 Canvas 2D 绘制原理，需通过每一帧刷新生成贴图并绘制到画布，会占用较多性能，而场景面板通常开启缓存以避免频繁刷新，这与帧动画需要持续刷新的特性存在冲突。

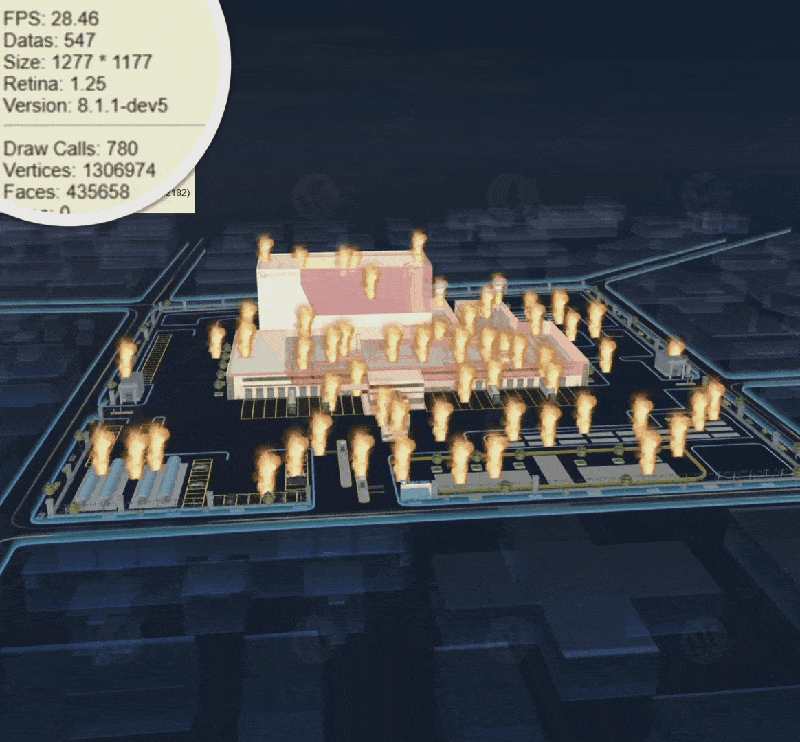

针对 3D 场景内的帧动画需求，图扑软件官方推荐使用"ht.Default.startAnim(animConfig)"动画调度接口。该方案通过直接切换节点贴图资源，省去 Canvas 逐帧绘制与贴图生成环节，大幅降低渲染开销，保证复杂场景下动画流畅运行。

以火焰动画为例，核心代码如下：

javascript 复制代码

const fireImages = [

    "assets/火焰/fire_up_01.png",
    "assets/火焰/fire_up_02.png",
    ....
    "assets/火焰/fire_up_26.png",
    "assets/火焰/fire_up_27.png"
]
let flag = 0;
// 获取已存在的火焰节点，也支持使用代码创建火焰节点
var fire = dm.getDataByTag('fire')
ht.Default.startAnim({
    frames: Infinity,
    interval: 50,
    easing: function (t) {return t;},
    action: function (v, t) {
        flag++;
        if (flag >= fireImages.length) {
            flag = 0
        }
        fire.s('shape3d.image', fireImages[flag]);
    }

});

通过结合多帧的连续图像，可创造出自然且流畅的动画效果，有效强化场景交互体验。此外，帧动画技术可与各类动画技术深度融合、协同发力，打破单一动态呈现的局限，为 HT 项目赋予更丰富的层次质感与动态张力。

帧动画凭借灵活的序列帧设计与精准时序控制，成为图扑软件 HT 可视化项目的核心视觉能力。结合完善的动画体系与性能优化方案，可打造高沉浸、高真实感的数字孪生场景，是实现虚实融合与创意表达的重要技术支撑。
