Jetpack Compose 中绘制发光边框的多种方式

任务定义

在 Jetpack Compose 中实现一个发光圆角矩形边框，需要满足以下要求：

• 按下时从原始大小扩展到完整尺寸，释放时收缩消失
• 支持圆角矩形形状
• 尽可能保持内容区域透明
• 边框绘制在Composable的外部边界之外
• 支持比经典Android阴影更强的发光强度和透明度
• 最好在一个Modifier中同时绘制细轮廓线和外部光晕，一次渲染完成

---

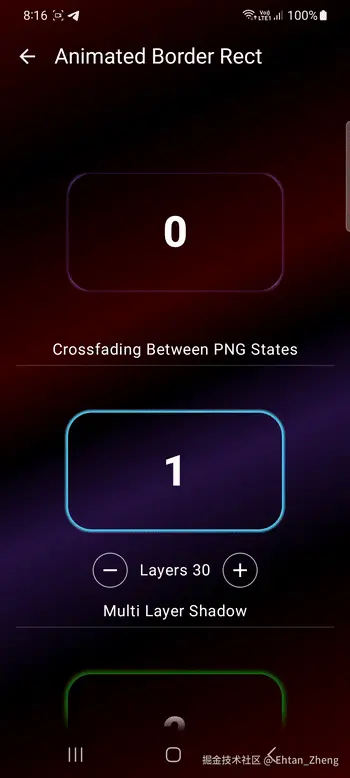

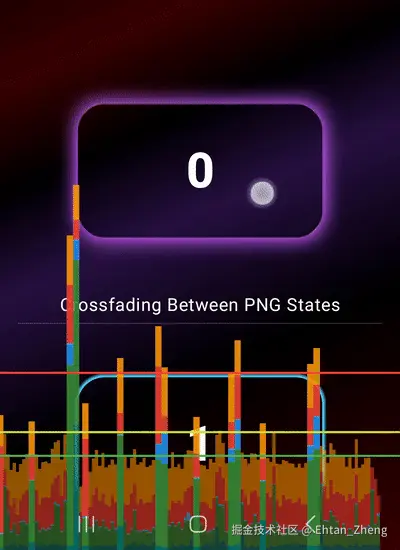

方式一：PNG边框

API支持：所有API级别

跨PNG状态渐变

这个方法虽然简单，但仍然是一个有效的概念验证。核心思路是：准备两张PNG/WebP图片------一张用于空闲状态，一张用于激活状态------然后在按下时通过CrossfadeComposable在两者之间切换。

注意事项：

• 如果使用这种方案，确保设计师从一开始就使中心区域透明
• 否则需要在代码中清除中间区域
• 对ImageModifier应用较小的缩放和负偏移，使边框延伸到Composable边界之外

优点：这种方案不应被低估，因为它将部分复杂性转移到设计师端，让开发者有更多时间专注于业务任务。

---

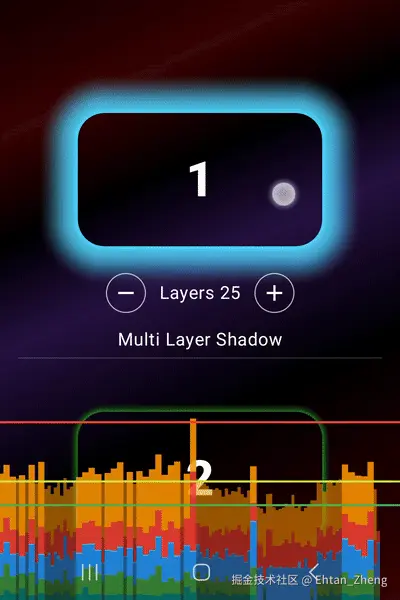

方式二：多层光晕（Multi-Layer Halo）

API支持：所有API级别

核心思路非常巧妙：不再使用真正的模糊，而是通过多次绘制相同的圆角矩形来模拟发光效果。每层逐渐扩大并逐层衰减，叠加形成光晕。

绘制代码示例：

this.drawBehind {
    val layers = 25
    repeat(layers) { index ->
        drawRoundRect(
            // 绘制逻辑
        )
    }
}

关于边界溢出：由于drawBehind操作在绘制阶段而非布局阶段，它可以绘制超过Composable测量尺寸的区域。实际上，这意味着将形状的topLeft移到负坐标，并绘制得比原始框更大。

局限性：

• 这种方法更像是概念验证，而非强大的生产级方案
• 要获得真正平滑的视觉效果，层数需要随着边框厚度增加而增长
• 边框越厚，需要的堆叠笔触越多，以避免出现阶梯状的渐变
• 这使得该方案在视觉和性能上都很低效
• 唯一合理的情况是非常细的边框，只需少量层即可

---

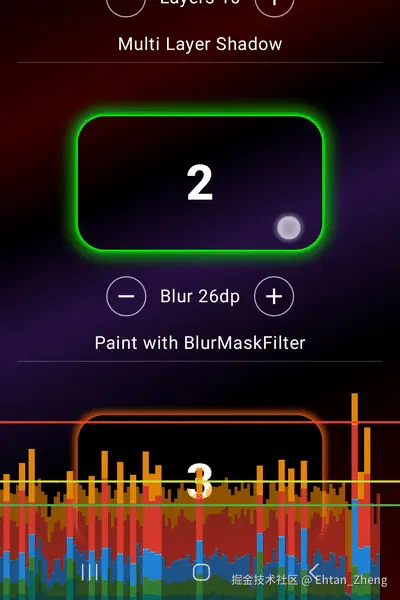

方式三：BlurMaskFilter - 经典Android发光效果

BlurMaskFilter从API 1就存在于Android中。但从API 11开始Android转向硬件加速后，Mask Filter不再是最可靠的路径。

这次发光不再是伪造的多层笔触，而是将边框绘制为真正的轮廓，通过BlurMaskFilter实现柔化效果。

绘制代码示例：

val shadowPaint = Paint().apply {
    asFrameworkPaint().apply {
        maskFilter = BlurMaskFilter(blurRadiusPx, BlurMaskFilter.Blur.NORMAL)
    }
}

onDrawWithContent {
    drawContent()
    clipPath(path, ClipOp.Difference) {
        drawIntoCanvas { canvas ->
            canvas.drawPath(path, shadowPaint)
        }
    }
}

边界溢出原理：边框超出Composable范围主要因为它作为描边绘制。描边轮廓居中在路径上，所以部分宽度自然落在原始轮廓之外。之后BlurMaskFilter进一步向外扩散这些像素，将描边变成柔和的光晕。

这是Android上最熟悉的发光效果实现方式。

---

方式四：RenderEffect模糊

要求：Android 12 (API 31) 或更高

这里的解决方案是将发光绘制在单独的层中，然后通过graphicsLayer.scaleX和graphicsLayer.scaleY缩放该层。模糊通过RenderEffect应用，这与blur() Modifier底层使用的机制概念相同。

绘制代码示例：

val blurEffect = RenderEffect.createBlurEffect(..).asComposeRenderEffect()

Modifier.graphicsLayer {
    scaleX = ..
    scaleY = ..
    renderEffect = blurEffect
}

局限性：

• 模糊无法严格限制在外部边框区域。一旦应用RenderEffect，它会影响整个层输出
• 如果内容放在同一层中，也会受到效果影响。解决方案是使用两个叠加的Box层
• 细边框单独绘制，放在graphicsLayer之前，所以不会随光晕一起模糊或缩放

总结：实际上不会使用这种方法。模糊更适合全层效果，而非特定形状周围的局部边框。

---

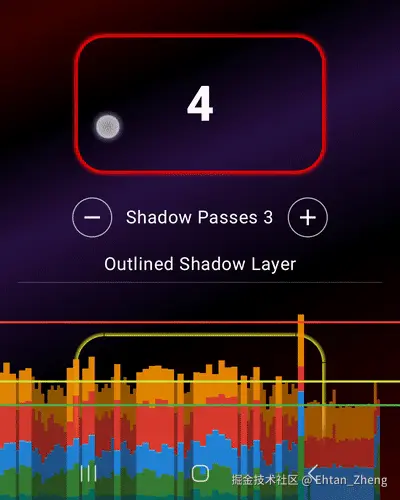

方式五：Shadow Passes（阴影层）

这里的技巧是让paint.setShadowLayer()完成大部分工作。将轮廓绘制为路径，阴影层将其转换为形状周围的柔和光晕。

问题：透明度控制有限。该API是为阴影设计的，而Android中的阴影并不真正为了高度饱和而设计。因此结果仍然相当透明，不像是强烈的发光效果。

解决方案：多次绘制相同路径以增加密度。

绘制代码示例：

onDrawWithContent {
    clipPath(path, ClipOp.Difference) {
        drawIntoCanvas { canvas ->
            repeat(passes) {
                canvas.drawPath(path, shadowPaint)
            }
        }
    }
    drawContent()
}

优点：

• 不限于矩形形状，可用于任何可绘制为路径的自定义形状
• 自然地在Composable边缘附近保留一条细可见线，帮助保持形状轮廓

---

方式六：渐变画笔 - 从部件构建发光

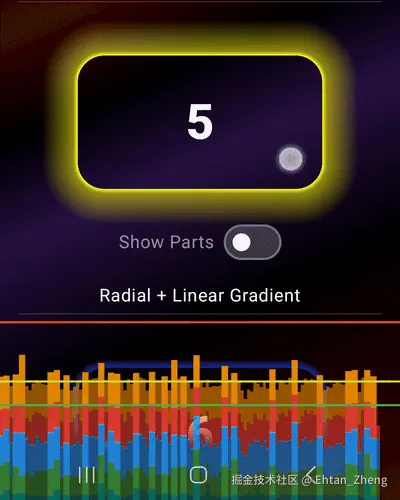

这种方法通过多个独立的渐变切片来构建边框。直边部分使用线性渐变（linear gradients）绘制，而圆角部分则使用径向渐变（radial gradients）绘制，随后通过在矩形周围进行镜像处理，最终组合成完整的光晕效果。

缺点在于，drawWithCache 在这种场景下并不能真正帮我们节省开销。笔刷（Brushes）仍然依赖于当前光晕的宽度，且圆角渐变还取决于形状的比例，因此在动画过程中两者都必须重新计算。一个更偏向性能的替代方案是：始终以最大宽度绘制光晕，并仅将其透明度（alpha）从 0 动画到 1。虽然动画效果看起来非常相似，但渲染开销会更低。

不过，本方案采用的是真实的"光晕宽度"动画。其优化点在于：圆角部分仅创建了一个径向笔刷，并通过变换（transforms）复用了四次；同时，所有的侧边渐变也仅使用了一个线性笔刷。

针对细边框（thin stroke）也做了一个小的优化：只要光晕仍在扩散状态，它就会保持高亮，而不仅仅是在手指按下时。这避免了在连续快速点击（tap spam）期间产生额外的重绘工作。

超出组合项（composable）边界的绘制完全由手动处理。渐变先是在原始边界之外绘制，然后通过平移（translate）、缩放（scale）和旋转（rotate）复用到其他侧边和圆角。

尽管该方法具有一定的复杂性，但我仍会考虑将其投入实际使用。它的行为是可预测的，并且对于旧设备来说，依然是一个务实且可行的方案。

---

方式七：AGSL边框

要求：Android 13+, API 33

这种方式与之前的方法有所不同。在这里，边框不再是由多次绘制、模糊技巧或渐变切片组合而成。相反，整个效果直接在一个 AGSL 着色器 (Shader) 内部进行描述。这包含了边框的两个部分：

• 靠近形状边缘的细轮廓
• 随距离增加而逐渐消失的外部光晕

因此，我们不再是组合多种绘制技术，而是在一个着色器中描述完整的边框，并让它决定每个像素点的发光强度。

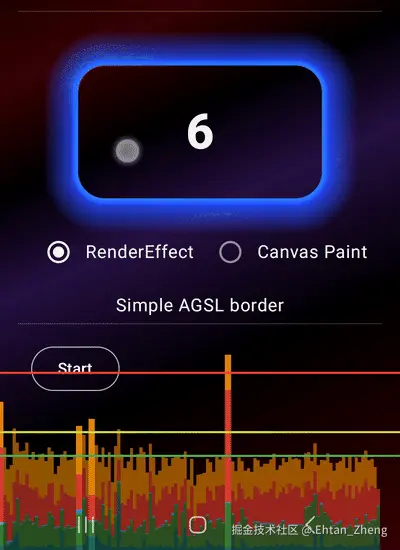

在这种实现中，同一个 AGSL 着色器以两种不同的方式被使用：

6.1 通过 RenderEffect 实现 AGSL

在第一个版本中，着色器通过 RenderEffect 附加。这使得它的行为更像是一种应用于组合项图层（Composable layer）的后处理效果。

6.2 通过 Canvas Paint 实现 AGSL

在第二个版本中，同一个着色器被直接附加到原生的 Paint 对象上，并通过画布（Canvas）进行绘制。

虽然视觉逻辑保持不变，但执行路径发生了变化。着色器不再经过 RenderEffect，而是在画布绘制期间像普通的绘制着色器一样被使用。

重点在于，这并不是两种不同的边框设计。它们是相同的边框、相同的着色器和相同的视觉模型，唯一的区别在于该着色器的执行方式。

在这两个 AGSL 版本中，透明度都来自着色器本身：它仅在圆角矩形外部生成 Alpha 值。区别在于合成方式：

• 在 RenderEffect 路径中，着色器读取源图层并将光晕混合在其下方。
• 在 Canvas Paint 路径中，着色器先在透明基底上绘制光晕，随后再在其上方绘制内容。

所以，没错，AGSL 能够非常出色地完成这项任务

---

Gemini said

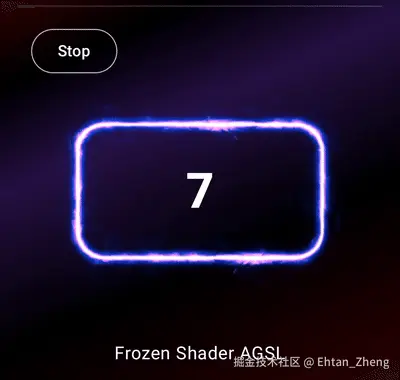

7. 火焰着色器：将边框转变为酷炫的冰火特效

Android 13+, API 33

高级 AGSL 应用

它不再局限于原始的边框需求，也不再是讨论如何寻找绘制发光圆角矩形的最优实现。这纯粹是为了演示：一旦边框不再仅仅是边框，而演变成完整的视觉特效时，AGSL 究竟能发挥多大的潜力。

最初是在 ShaderToy 上使用 GLSL 构建了这个着色器。这让迭代过程变得更快，因为参数可以实时修改，视觉结果立竿见影，而不需要在每次微调后都重新构建 Android 应用。在那之后，我才将该效果移植到 AGSL。

路径起点/终点衔接问题（已修复）

其中一个实际问题是右侧的衔接点，即边框路径从终点绕回起点的地方。解决方案是增加一个小的重叠区域：当"尾部"淡出时，"头部"同时淡入，从而使过渡变得不再那么明显。

总结

本文介绍了在Jetpack Compose中实现发光圆角矩形边框的多种方法，从简单的PNG切换到高级的AGSL Shader。每种方法都有其适用场景和局限性：

方法	API要求	适用场景
PNG边框	所有API	快速原型
多层光晕	所有API	细边框
BlurMaskFilter	所有API	经典效果
RenderEffect	API 31+	现代模糊
Shadow Passes	所有API	自定义形状
渐变画笔	所有API	性能敏感
AGSL	API 33+	高级效果

选择哪种方案取决于具体的UI需求、目标API级别和性能预算。
