194.Vue3 + OpenLayers 实战：动态位置 + 高度 + 角度，模拟卫星地面覆盖范围

📌 一、前言

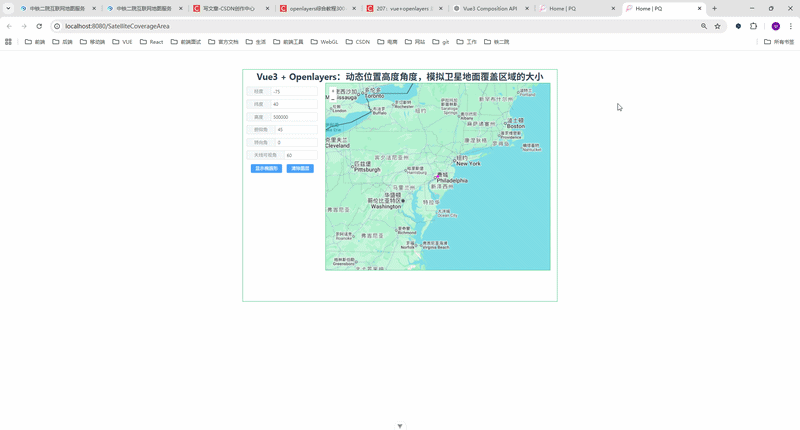

实现👇效果：

🔥 动态生成"椭圆覆盖区域"，并实时展示在地图上

在做无人机巡检系统 / 卫星可视化系统时，经常会遇到这样一个需求：

👉 根据设备的位置、高度、俯仰角、方位角，动态计算地面覆盖范围

比如：

卫星观测区域
无人机摄像头可视范围
雷达扫描范围

本文将带你用：

Vue3（Composition API）
OpenLayers
Turf.js

👉 输入参数：

经度 / 纬度
高度（alt）
俯仰角（pitch）
方位角（azimuth）
视场角（angle）

👉 点击按钮：

✅ 自动计算

✅ 地图中心移动

✅ 绘制椭圆覆盖区域

🧠 三、核心原理（重点）

这个效果的本质其实是👇

1️⃣ 覆盖中心点计算

通过：

高度（alt）
俯仰角（pitch）
方位角（azimuth）

计算投影到地面的点：

javascript 复制代码

pp = tan(pitch) * alt

再拆成：

javascript 复制代码

x = sin(azimuth) * pp
y = cos(azimuth) * pp

👉 得到 地面偏移量

2️⃣ 椭圆长短轴计算

javascript 复制代码

b = tan(angle/2) * alt // 短轴
a = (tan(pitch+angle/2) - tan(pitch-angle/2)) * alt / 2 // 长轴

👉 解释：

angle = 摄像头视场角
pitch = 倾斜角

所以：

📌 覆盖区域 ≠ 圆形，而是椭圆！

3️⃣ 使用 Turf 生成椭圆

javascript 复制代码

turf.ellipse(center, a, b, { angle })

🏗 四、完整代码实现

javascript 复制代码

<!--
 * @Author: 彭麒
 * @Date: 2026/3/23
 * @Email: 1062470959@qq.com
 * @Description: 此源码版权归吉檀迦俐所有，可供学习和借鉴或商用。
 -->
<template>
  <div class="container">
    <div class="w-full flex justify-center flex-wrap">
      <div class="font-bold text-[24px]">
        Vue3 + Openlayers：动态位置高度角度，模拟卫星地面覆盖区域的大小
      </div>
    </div>
    <div class="nav">
      <el-input v-model="lon" size="small"><template #prepend>经度</template></el-input>
      <el-input v-model="lat" size="small"><template #prepend>纬度</template></el-input>
      <el-input v-model="alt" size="small"><template #prepend>高度</template></el-input>
      <el-input v-model="pitch" size="small"><template #prepend>俯仰角</template></el-input>
      <el-input v-model="azimuth" size="small"><template #prepend>转向角</template></el-input>
      <el-input v-model="angle" size="small"><template #prepend>天线可视角</template></el-input>
      <el-button type="primary" size="small" @click="ellipse">显示椭圆形</el-button>
      <el-button type="primary" size="small" @click="clearLayer">清除图层</el-button>
    </div>
    <div id="vue-openlayers"></div>
  </div>
</template>

<script setup>
import { ref, onMounted } from 'vue'

import 'ol/ol.css'
import Map from 'ol/Map'
import View from 'ol/View'
import TileLayer from 'ol/layer/Tile'
import VectorSource from 'ol/source/Vector'
import VectorLayer from 'ol/layer/Vector'
import XYZ from 'ol/source/XYZ'
import { fromLonLat, toLonLat } from 'ol/proj'
import * as turf from '@turf/turf'
import GeoJSON from 'ol/format/GeoJSON'
import Feature from 'ol/Feature'
import { Fill, Stroke, Style, Circle } from 'ol/style'
import { Point } from 'ol/geom'

// ===== 响应式数据 =====
const map = ref(null)

const turfSource = new VectorSource({ wrapX: false })
const pointSource = new VectorSource({ wrapX: false })

const lon = ref(-75)
const lat = ref(40)
const alt = ref(500000)
const pitch = ref(45)
const angle = ref(60)
const azimuth = ref(0)

// ===== 样式 =====
const featureStyle = () =>
    new Style({
      fill: new Fill({ color: 'rgba(0,0,0,0.1)' }),
      stroke: new Stroke({ width: 2, color: '#f00' }),
      image: new Circle({
        radius: 3,
        fill: new Fill({ color: '#0000ff' }),
      }),
    })

const featureStyle2 = () =>
    new Style({
      fill: new Fill({ color: 'rgba(0,0,0,0.1)' }),
      stroke: new Stroke({ width: 2, color: '#f00' }),
      image: new Circle({
        radius: 3,
        fill: new Fill({ color: '#ff00ff' }),
      }),
    })

// ===== 方法 =====
const show = (geojsonData) => {
  const features = new GeoJSON().readFeatures(geojsonData, {
    dataProjection: 'EPSG:4326',
    featureProjection: 'EPSG:3857',
  })
  turfSource.addFeatures(features)
}

const clearLayer = () => {
  turfSource.clear()
}

const getcoord = (lonVal, latVal, altVal, pitchVal, azimuthVal, angleVal) => {
  const pp = Math.tan((pitchVal * Math.PI) / 180) * altVal
  const ww = Math.sin((azimuthVal * Math.PI) / 180) * pp
  const hh = Math.cos((azimuthVal * Math.PI) / 180) * pp

  const c0c = fromLonLat([lonVal, latVal])
  const clon = c0c[0] + ww
  const clat = c0c[1] + hh

  const b = Math.tan(((angleVal / 2) * Math.PI) / 180) * altVal
  const aa = Math.tan(((pitchVal + angleVal / 2) * Math.PI) / 180) * altVal
  const ab = Math.tan(((pitchVal - angleVal / 2) * Math.PI) / 180) * altVal
  const a = (aa - ab) / 2

  const cc = toLonLat([clon, clat])

  // 中心点
  const pointFeature = new Feature({
    geometry: new Point([clon, clat]),
  })
  turfSource.addFeature(pointFeature)

  map.value.getView().setCenter([clon, clat])

  return [cc, a, b]
}

const originPoint = () => {
  const pointFeature = new Feature({
    geometry: new Point(fromLonLat([-75, 40])),
  })
  pointSource.addFeature(pointFeature)
}

const ellipse = () => {
  const [center, a, b] = getcoord(
      lon.value,
      lat.value,
      alt.value,
      pitch.value,
      azimuth.value,
      angle.value
  )

  const ellipseGeo = turf.ellipse(center, a / 1000, b / 1000, {
    angle: Number(azimuth.value),
  })

  show(ellipseGeo)
}

const initMap = () => {
  const baseLayer = new TileLayer({
    source: new XYZ({
      url: 'https://www.google.com/maps/vt?lyrs=m&gl=en&x={x}&y={y}&z={z}',
      crossOrigin: 'anonymous',
    }),
  })

  const turfLayer = new VectorLayer({
    source: turfSource,
    style: featureStyle(),
  })

  const pointLayer = new VectorLayer({
    source: pointSource,
    style: featureStyle2(),
  })

  map.value = new Map({
    target: 'vue-openlayers',
    layers: [baseLayer, turfLayer, pointLayer],
    view: new View({
      projection: 'EPSG:3857',
      center: fromLonLat([-75, 40]),
      zoom: 6,
    }),
  })
}

// ===== 生命周期 =====
onMounted(() => {
  initMap()
  originPoint()
})
</script>

<style scoped>
.container {
  width: 840px;
  height: 620px;
  margin: 50px auto;
  border: 1px solid #42B983;
}
#vue-openlayers {
  width: 600px;
  height: 500px;
  border: 1px solid #42B983;
  float: left;
}
.nav {
  float: left;
  width: 210px;
  height: 500px;
  margin-right: 10px;
  padding-top: 10px;
}
.nav >>> .el-input-group {
  width: 200px;
  padding: 0 5px;
  margin-bottom: 10px;
}
</style>

⚠️ 五、容易踩坑点（非常关键）

❌ 1. 坐标系问题

必须注意：

javascript 复制代码

EPSG:4326 → EPSG:3857

👉 否则图层会错位！

❌ 2. 单位问题

javascript 复制代码

turf.ellipse(center, a / 1000, b / 1000)

👉 Turf 默认单位是公里

❌ 3. pitch 边界

javascript 复制代码

pitch → 接近 90° 会爆炸（tan无穷）

👉 建议限制：

javascript 复制代码

0° < pitch < 85°

🚀 六、进阶优化（建议收藏）

✅ 1. 实时响应（推荐）

不用按钮，直接自动更新：

javascript 复制代码

watch([lon, lat, alt, pitch, azimuth, angle], ellipse)

✅ 2. 图层分离（工程必备）

建议拆：

覆盖区 layer
设备 layer
轨迹 layer

✅ 3. 封装成 composable

useEllipse.js

👉 方便复用到：

无人机
卫星
雷达

✅ 4. 动画效果（高级）

可以做：

扫描动画
动态覆盖变化
飞行轨迹联动

💡 七、应用场景

这个方案可以直接用于：

🛰 卫星覆盖分析
🚁 无人机巡检系统
📡 雷达扫描模拟
🎥 摄像头视野分析

🏁 八、总结

一句话总结：

👉 通过"空间几何 + 三角函数 + Turf + OpenLayers"，可以优雅实现动态覆盖区域模拟
