CANOpen 移植+调试 LINUX(主站)+STM32(从站)

LINUX 主站编译

拉取CANopennode代码

bash 复制代码

git clone https://github.com/CANopenNode/CANopenNode.git
cd CANopenNode

编译
bash 复制代码
```
make
```
执行canopend
bash 复制代码
```
./canopend can0 1
```

移植STM32 从站

1. 工程概述

本工程基于STM32F407VG芯片，使用CANopenNode库实现CANopen从站功能。主要特性：

节点ID: 1
波特率: 250kbps
功能: LED控制、心跳、SDO/PDO通信
对象字典: 包含标准设备信息和用户自定义对象

工程结构如下：

复制代码

STM32_CAN/
├── Core/
│   ├── CanOpenSTM32/          # CANopenNode库及STM32驱动
│   │   ├── CANopenNode/       # CANopenNode核心库
│   │   └── CANopenNode_STM32/ # STM32专用驱动
│   ├── Inc/                    # 头文件 (main.h, OD.h等)
│   └── Src/                    # 源文件 (main.c, OD.c等)
├── Drivers/                    # STM32 HAL驱动
├── build/                      # 编译输出
├── Makefile                    # 编译配置
└── CMakeLists.txt              # CMake配置

2. 配置STM32F407

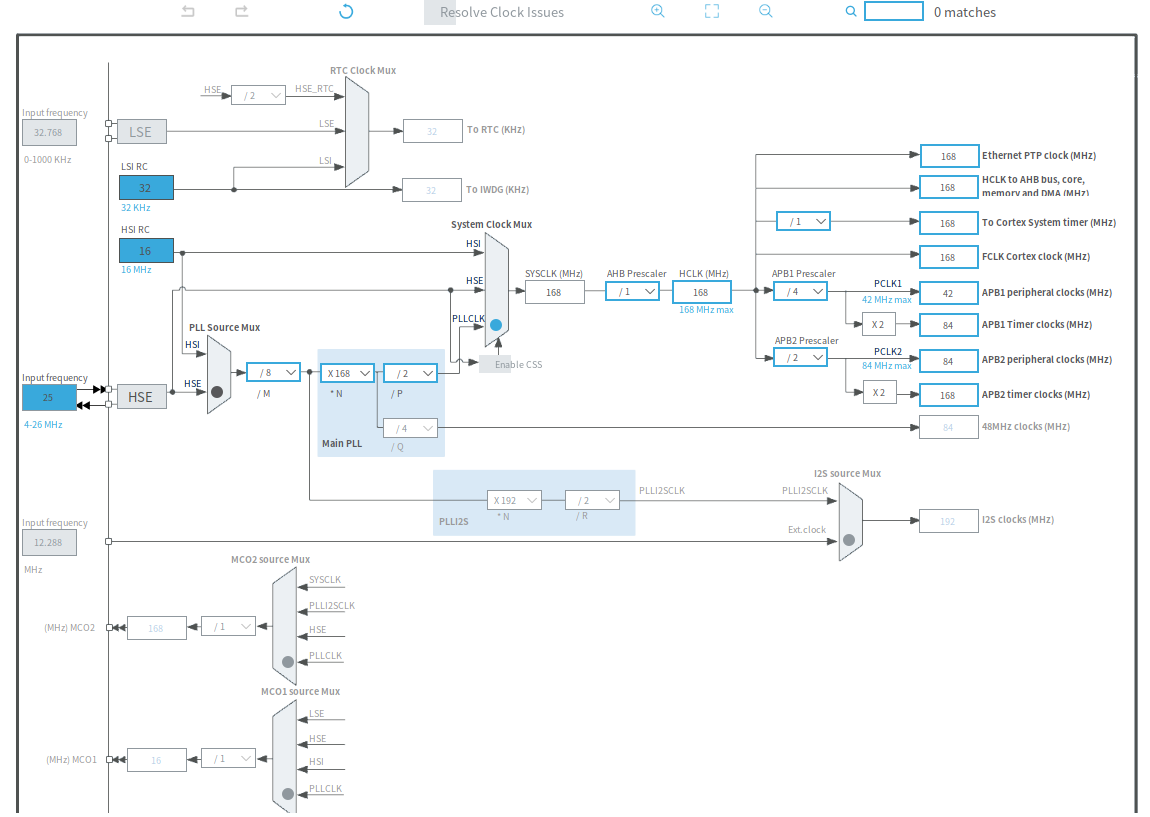

2.1 时钟配置 (RCC)

系统时钟: 168MHz (HSE 25MHz 根据实际晶振决定, PLL倍频)
APB1时钟: 42MHz (CAN1使用APB1总线)
APB2时钟 : 84MHz

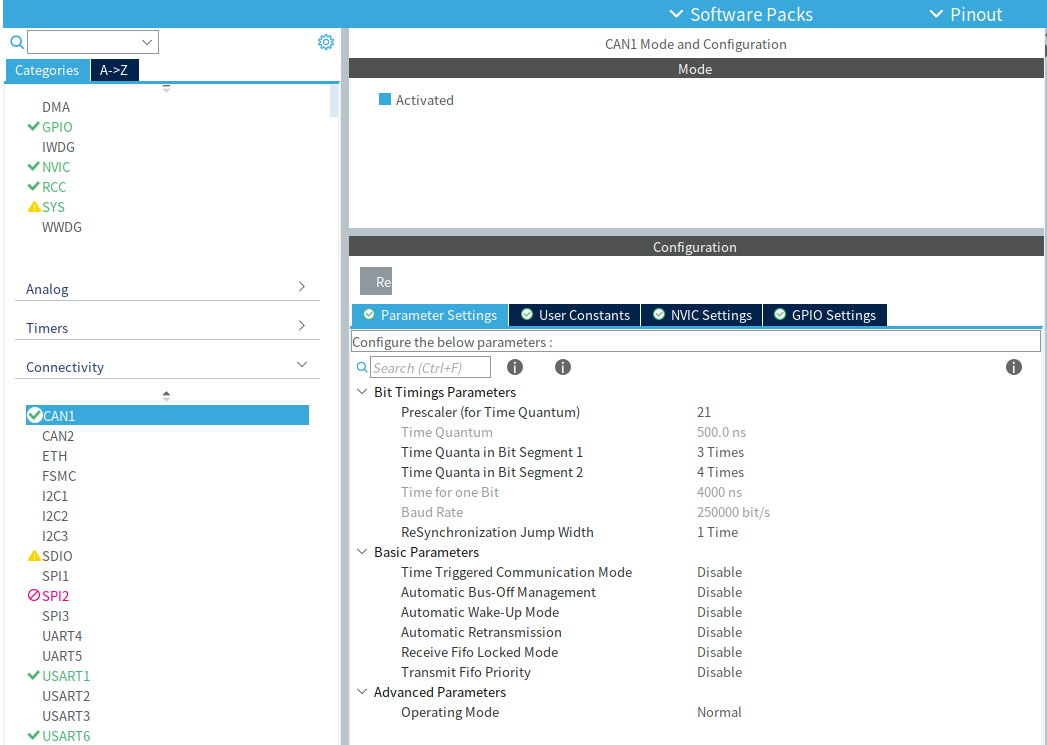

2.2 CAN1配置

模式: CAN_MODE_NORMAL (正常模式)
波特率: 250kbps
预分频器: 21 (168MHz / 21 / (1 + 3 + 4) = 250kbps)
时间段 :
- SJW: 1 TQ
- BS1: 3 TQ
- BS2: 4 TQ
中断 : 使能can1所有中断

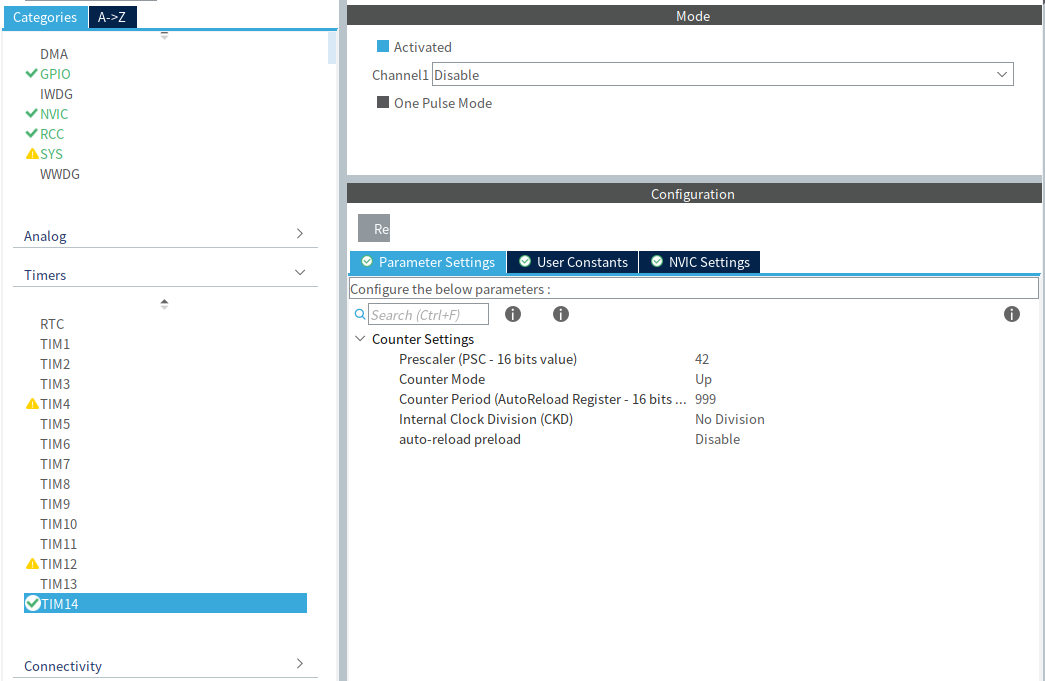

2.3 定时器配置 (TIM14)

用途: 生成1ms中断用于CANopen时钟
预分频器: 42 (42MHz / 42 = 1MHz)
周期 : 999 (1MHz / 1000 = 1kHz, 即1ms)

2.4 堆栈配置

堆大小: 0x2000 (8KB)
栈大小: 0x800 (2KB)

2.5 UART配置 (用于调试输出)

UART1: 波特率115200, 8N1, 用于printf重定向

3. 生成工程

使用STM32CubeMX配置上述参数
生成Makefile工程
生成代码

4. 移植CanOpenSTM32库

4.1 获取CANopenNode库

bash 复制代码

# 在Core目录下克隆CanOpenSTM32库
cd Core
git clone https://github.com/hamedjafarzadeh/CanOpenSTM32.git
cd CanOpenSTM32
git submodule update --init --recursive

4.2 配置Makefile

在Makefile中添加CANopenNode源文件：

makefile 复制代码

# CANopenNode sources
C_SOURCES += \
Core/CanOpenSTM32/CANopenNode_STM32/CO_storageBlank.c \
Core/CanOpenSTM32/CANopenNode_STM32/CO_app_STM32.c \
Core/CanOpenSTM32/CANopenNode_STM32/CO_driver_STM32.c \
Core/CanOpenSTM32/CANopenNode/301/CO_ODinterface.c \
Core/CanOpenSTM32/CANopenNode/301/CO_NMT_Heartbeat.c \
Core/CanOpenSTM32/CANopenNode/301/CO_HBconsumer.c \
Core/CanOpenSTM32/CANopenNode/301/CO_Emergency.c \
Core/CanOpenSTM32/CANopenNode/301/CO_SDOserver.c \
Core/CanOpenSTM32/CANopenNode/301/CO_TIME.c \
Core/CanOpenSTM32/CANopenNode/301/CO_SYNC.c \
Core/CanOpenSTM32/CANopenNode/301/CO_PDO.c \
Core/CanOpenSTM32/CANopenNode/303/CO_LEDs.c \
Core/CanOpenSTM32/CANopenNode/305/CO_LSSslave.c \
Core/CanOpenSTM32/CANopenNode/storage/CO_storage.c \
Core/CanOpenSTM32/CANopenNode/CANopen.c \
Core/Src/OD.c \
Core/CanOpenSTM32/CANopenNode/extra/CO_trace.c

4.3 配置包含路径

在Makefile中添加头文件包含路径：

makefile 复制代码

C_INCLUDES =  \
-ICore/Inc \
-ICore/CanOpenSTM32/CANopenNode_STM32 \
-ICore/CanOpenSTM32/CANopenNode \
-ICore/CanOpenSTM32/CANopenNode/301 \
-ICore/CanOpenSTM32/CANopenNode/303 \
-ICore/CanOpenSTM32/CANopenNode/305 \
-ICore/CanOpenSTM32/CANopenNode/storage \
-ICore/CanOpenSTM32/CANopenNode/extra \
-IDrivers/CMSIS/Device/ST/STM32F4xx/Include \
-IDrivers/CMSIS/Include \
-IDrivers/STM32F4xx_HAL_Driver/Inc \
-IDrivers/STM32F4xx_HAL_Driver/Inc/Legacy

4.4 对象字典配置

CANopen对象字典由CANopenEditor生成，文件位于：

Core/Inc/OD.h - 对象字典头文件
Core/Src/OD.c - 对象字典实现

对象字典包含以下主要对象：

0x1000-0x1018: 设备信息
0x1019: 节点ID
0x1020: 时间对象
0x1021: 存储参数
0x6000: 用户定义对象 (LED控制)

5. 主程序集成

5.1 main.c中的CANopen初始化

在main()函数的USER CODE BEGIN 2区域添加CANopen初始化代码：

c 复制代码

/* USER CODE BEGIN 2 */
// 配置系统滴答定时器
HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);

// 初始化CANopen节点结构体
CANopenNodeSTM32 canOpenNodeSTM32;
canOpenNodeSTM32.CANHandle = &hcan1;
canOpenNodeSTM32.HWInitFunction = MX_CAN1_Init;
canOpenNodeSTM32.timerHandle = &htim14;
canOpenNodeSTM32.desiredNodeID = 1;  // 节点ID
canOpenNodeSTM32.baudrate = 250;     // 波特率250kbps

// 输出初始化信息
printf("Starting CANopen initialization...\n");
printf("CAN1 Instance: 0x%08lX\n", (uint32_t)hcan1.Instance);
printf("CAN1 State: %d\n", hcan1.State);

// 初始化CANopen栈
canopen_app_init(&canOpenNodeSTM32);
/* USER CODE END 2 */

5.2 主循环中的CANopen处理

在while(1)循环中添加CANopen处理函数：

c 复制代码

/* USER CODE BEGIN WHILE */
while (1)
{
    // CANopen主处理函数
    canopen_app_process();

    // 检查对象字典中的LED控制值
    static uint32_t last_led_value = 0xFFFFFFFF;
    if (OD_RAM.x6001_LEDCtrl != last_led_value) {
        // LED控制值变化
        uint8_t led_state = (uint8_t)(OD_RAM.x6001_LEDCtrl & 0xff);
        LED_Control(led_state);
        last_led_value = OD_RAM.x6001_LEDCtrl;
    }

    // 其他应用代码...
}
/* USER CODE END WHILE */

5.3 定时器中断处理

在stm32f4xx_it.c或main.c中添加定时器中断回调函数：

c 复制代码

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef* htim) {
    if (htim == &htim14) {
        // CANopen时钟中断处理
        canopen_app_interrupt();
    }
}

5.4 添加CAN过滤

在MX_CAN1_Init中/* USER CODE BEGIN CAN1_Init 2 */下添加：

c 复制代码

  /* USER CODE BEGIN CAN1_Init 2 */
  CAN_FilterTypeDef filter;
  filter.FilterActivation = ENABLE;
  filter.FilterBank = 0;
  filter.FilterFIFOAssignment = CAN_FILTER_FIFO0;
  filter.FilterIdLow = 0;
  filter.FilterMaskIdLow = 0x08;
  filter.FilterMode = CAN_FILTERMODE_IDMASK;
  filter.FilterScale = CAN_FILTERSCALE_32BIT;
  HAL_CAN_ConfigFilter(&hcan1, &filter);
  /* USER CODE END CAN1_Init 2 *

5.5 printf重定向

在main.c中重定向printf到UART1：

c 复制代码

#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif

PUTCHAR_PROTOTYPE
{
    if (ch == '\n') {
        HAL_UART_Transmit(&huart1, (uint8_t *)"\r", 1, 0xffff);
    }
    HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
    return ch;
}

5.6 头文件包含

在main.c中添加必要的头文件：

c 复制代码

/* USER CODE BEGIN Includes */
#include "stdio.h"
#include "stm32f407xx.h"
#include "stm32f4xx_hal.h"
#include "stm32f4xx_hal_cortex.h"
#include "stm32f4xx_hal_gpio.h"
#include "stm32f4xx_hal_uart.h"
#include "CO_app_STM32.h"
#include "OD.h"
#include <ctype.h>
#include <stdint.h>
#include <string.h>
/* USER CODE END Includes */

5.7 LED控制功能(可选)

添加LED控制函数，用于通过对象字典控制LED：

c 复制代码

void LED_Control(uint16_t state) {
    int i = 0;

    // Define LED pins array (PE6-PE0)
    struct GPIO_PinAttributes led_pins[] = {
        {GPIOE, GPIO_PIN_6},    // LED0
        {GPIOE, GPIO_PIN_5},    // LED1
        {GPIOE, GPIO_PIN_4},    // LED2
        {GPIOE, GPIO_PIN_4},    // LED3
        {GPIOE, GPIO_PIN_3},    // LED4
        {GPIOE, GPIO_PIN_2},    // LED5
        {GPIOE, GPIO_PIN_2},    // LED6
        {GPIOE, GPIO_PIN_1},    // LED7
        {GPIOE, GPIO_PIN_0},    // LED8
        {GPIOB, GPIO_PIN_9},    // LED9
        {GPIOC, GPIO_PIN_3},   // LED10
        {GPIOF, GPIO_PIN_9},   // LED11
        {GPIOF, GPIO_PIN_8},   // LED12
        {GPIOF, GPIO_PIN_7},   // LED13
        {GPIOF, GPIO_PIN_6},   // LED14
        {GPIOC, GPIO_PIN_15},  // LED15
        {GPIOC, GPIO_PIN_14},  // LED16
        {GPIOC, GPIO_PIN_13},  // LED17
    };

  for(i = 0; i < 16; i++) {
    HAL_GPIO_WritePin(led_pins[i].GPIOX, led_pins[i].GPIO_Pin, (state & (1 << i)) ? GPIO_PIN_SET : GPIO_PIN_RESET);
  }
}

注：LED GPIO自行配置

6. 编译和烧录

6.1 编译工程

使用Makefile编译工程：

bash 复制代码

make GCC_PATH=xxxx

6.2 烧录程序

使用OpenOCD烧录程序：

bash 复制代码

<openocd-dir>/bin/openocd \
  -f <openocd-dir>/openocd/scripts/interface/stlink.cfg \
  -f <openocd-dir>/openocd/scripts/target/stm32f4x.cfg \
  -c "program build/STM32_CAN.elf verify exit"

6.3 清理编译文件

bash 复制代码

make clean

7. 调试和测试

7.1 验证移植成功

编译无错误 : 运行make命令，确保没有编译错误
烧录成功: 程序能够成功烧录到STM32F407
串口输出: 连接UART1到串口调试工具，波特率115200，看到初始化输出
LED控制: 通过串口命令或SDO能够控制LED状态
CAN通信: 能够发送和接收CAN消息

7.2 串口调试输出

连接UART1 (PA9/PA10) 到串口调试工具，波特率115200，可以看到以下输出：

复制代码

Starting CANopen initialization...
CAN1 Instance: 0x40006400
CAN1 State: 0
Allocated XXXX bytes for CANopen objects
CANopen initialized successfully

如果看到"CANopen initialized successfully"，说明移植基本成功。

7.2 CAN总线测试

连接CAN总线到CAN分析仪或主站设备
使用CAN分析仪发送NMT命令：
- 启动节点: ID 0x000, 数据 0x01 0x01 (启动节点1)
- 进入预操作状态: ID 0x000, 数据 0x02 0x01
- 停止节点: ID 0x000, 数据 0x00 0x01
检查节点状态：
- 发送SDO读取请求读取对象字典
- 观察LED状态变化

7.3 对象字典访问

通过SDO读取/写入对象字典：

读取LED状态: SDO请求读取对象 0x6001
写入LED控制: SDO写入对象 0x6001

8. 通信命令测试

8.1 CAN总线配置

在Linux主机上配置CAN接口：

bash 复制代码

# 设置CAN接口（假设使用can0）
ip link set can0 up type can bitrate 250000 fd off

# 验证CAN接口状态
ip link show can0

8.2 启动CANopen主站

使用canopend启动CANopen主站：

bash 复制代码

# 启动canopend，节点ID为4，使用标准IO接口
canopend can0 -i 4 -c "stdio"

预期输出：

复制代码

canopend[4611]: CANopen device, Node ID = 0x04, starting
canopend[4611]: CANopen command interface on "standard IO" started
canopend[4611]: CAN Interface "can0" RX buffer set to 477 messages (212992 Bytes)
canopend[4611]: CANopen NMT state changed to: "initializing" (0)
canopend[4611]: CANopen device, Node ID = 0x04, communication reset
canopend[4611]: CANopen device, Node ID = 0x04, running ...
canopend[4611]: CANopen NMT state changed to: "pre-operational" (127)
canopend[4611]: CANopen Emergency message from node 0x04: errorCode=0x5000, errorRegister=0x01, errorBit=0x2F, infoCode=0xFFFFFFF3

8.3 SDO命令测试

通过SDO读写对象字典：

写入LED控制值（U8类型）:

bash 复制代码

1 w 0x6001 0 U8 0xff
[0] OK

读取LED控制值:

bash 复制代码

1 r 0x6001 0 U8
[0] OK 0xff

注意: 如果出现数据类型不匹配错误：

bash 复制代码

1 w 0x6001 0 U16 0xff
[0] ERROR:0x06070012 #Data type does not match, length of service parameter too high.

这是因为对象0x6001定义为U8类型，不能使用U16写入。

8.4 NMT命令测试

通过NMT命令控制从站节点：

启动节点1:

bash 复制代码

# 发送NMT启动命令到节点1
cansend can0 000#0101

进入预操作状态:

bash 复制代码

# 发送NMT预操作命令到节点1
cansend can0 000#0201

停止节点:

bash 复制代码

# 发送NMT停止命令到节点1
cansend can0 000#0001

8.5 PDO测试

如果配置了PDO，可以测试PDO通信：

发送RPDO（接收PDO）:

bash 复制代码

# 假设RPDO1映射到对象0x6001
cansend can0 181#01020304

监控TPDO（发送PDO）:

bash 复制代码

# 使用candump监控TPDO
candump can0 281

8.6 完整测试流程

启动canopend主站
启动STM32从站节点（通过NMT命令）
使用SDO读取设备信息（对象0x1000-0x1018）
使用SDO写入LED控制值
使用SDO读取LED状态验证
监控心跳消息（对象0x1017）
测试PDO通信（如果配置）

8.7 测试结果验证

成功标准：

✅ canopend启动正常，无错误消息
✅ 能够通过SDO读写对象字典
✅ LED状态随SDO写入正确变化
✅ 能够接收心跳消息
✅ CAN总线无错误帧

9. 常见问题和解决方案

9.1 CAN初始化失败

问题 : HAL_CAN_Init()返回错误
解决方案 :
1. 检查CAN时钟配置
2. 确认CAN引脚配置正确
3. 检查波特率计算公式

9.2 定时器中断不触发

问题: CANopen时钟不更新
解决方案 :
1. 确认TIM14中断已使能
2. 检查中断优先级配置
3. 确认HAL_TIM_Base_Start_IT(&htim14)已调用

9.3 串口无输出

问题: printf无输出
解决方案 :
1. 检查UART引脚配置
2. 确认重定向函数已正确实现
3. 检查波特率设置

9.4 CAN通信失败

问题: 无法接收/发送CAN消息
解决方案 :
1. 检查CAN过滤器配置
2. 确认波特率匹配
3. 检查CAN总线终端电阻

10. 性能优化建议

中断优先级: 将TIM14中断设置为较高优先级
缓冲区大小: 根据应用需求调整CAN缓冲区大小
电源管理: 在空闲时降低功耗
错误处理: 添加完善的错误处理和恢复机制
