在量子信息、量子计算和纳米光子学飞速发展的今天，如何将单个光子源高效地"接入"芯片，实现光子在片上产生、传播和操控，成为了一个核心挑战。最近，丹麦技术大学的研究团队在《Journal of Physics Communications》上发表了一项重要工作，探索了将胶体量子点耦合到硅氮化物（SiN）槽型波导的新方法。今天，我们就来深度解读这篇论文，看看他们是如何在纳米尺度上，让量子点"开口说话"，并让光子在芯片上"跑起来"的。
研究背景：为什么要把量子点"装"到波导里？
量子信息处理、量子中继器、量子计算等前沿领域，都离不开对单光子的精准操控。一个理想的方案是：将单光子发射器 （如量子点）集成到光子芯片上，让光子直接在片上产生、传播、干涉和探测。
然而，传统方法（如将量子点直接嵌入固态材料）虽然效率高，但制备工艺复杂、位置控制困难 。因此，研究者们开始探索一种异质集成的思路：将量子点与光子芯片分别制备，再通过巧妙的结构设计，让它们"握手"耦合。
本论文正是沿着这一思路，采用胶体量子点 与硅氮化物（SiN）槽型波导构建了一个混合系统，系统研究了二者的耦合机制。
研究目的：探寻高效、可扩展的量子-光子接口
本研究旨在：
-
验证胶体量子点能否与SiN槽型波导中的传播模式有效耦合；
-
量化这种耦合对量子点自发辐射速率的影响（即Purcell效应）；
-
探索实现可扩展、CMOS兼容的集成量子光子平台的可行性。
研究方法：共聚焦显微镜 + 扫描探针荧光寿命成像
为了捕捉量子点与波导的微弱相互作用，研究团队搭建了一套高精度的实验系统：
-
共聚焦显微镜：用于激发量子点并收集其荧光信号；
-
时间相关单光子计数（TCSPC）：用于测量荧光寿命；
-
原子力显微镜（AFM）与共聚焦系统的结合 ：实现扫描探针荧光寿命成像，以纳米级空间分辨率探测量子点在不同位置的寿命变化。
他们将少量CdSe胶体量子点附着在AFM针尖上，扫描波导结构，同时记录荧光强度和寿命，从而在纳米尺度上"绘制"出量子点与波导的耦合强度分布。
研究过程：从波导验证到量子点耦合
1. 验证波导模式传播
首先，他们将532 nm激光聚焦到波导端面，观察到光在波导中传播并从另一端散射出来（图3(a)）。这表明波导确实支持传播模式。
原文图3(a)分析 ：
上图为激光聚焦于波导端面时，波导两端均出现光斑，说明光被耦合进波导并传播至远端；
下图为激光聚焦于波导中部时，两端无光斑，说明端面耦合是激发传播模式的关键。
2. 观察量子点耦合行为
他们将量子点旋涂在波导表面后，用共聚焦显微镜扫描。当激光聚焦于波导中部时，观察到波导两端出现荧光信号（图3(d) ），这说明量子点发射的光被波导捕获并传播至两端，首次实验证实了量子点与波导的耦合。
原文图3(d)分析 ：
白色圆圈为激光激发位置，波导两端出现荧光亮点，表明量子点发射的光被耦合进波导并传播至远端。
3. 纳米级寿命成像揭示耦合机制
为了进一步量化耦合强度，他们利用AFM针尖上的量子点进行扫描，同时记录荧光寿命。结果发现：量子点靠近波导时，寿命显著缩短，最多缩短约1.5倍 （图4(e, f)），表明其局域光学态密度（LDOS）发生改变，证实了与波导模式的有效耦合。

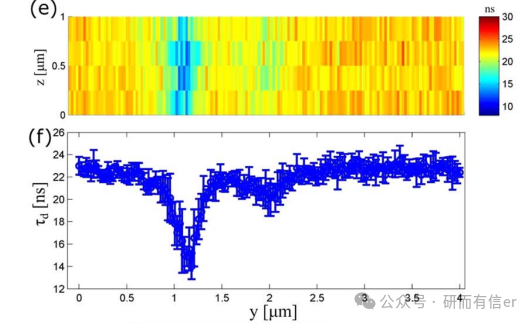

原文图4(e, f)分析 ：
图(e)为寿命成像，颜色越暖表示寿命越短（耦合越强）；
图(f)为沿波导方向的寿命分布，显示在波导附近寿命明显下降，耦合强度可达1.5倍增强。
研究重难点：为何最强耦合不在槽中？
理论上，波导槽中的电场最强，耦合应最强。但实验中，最强耦合出现在波导侧壁而非槽中。作者分析原因如下：
-
针尖几何限制：AFM针尖并非尖点，量子点附着在针尖侧面，难以进入30 nm宽的槽中；
-
扫描过程中的磨损：多次扫描导致针尖钝化，进一步降低空间分辨率；
-
针尖对局域光场的扰动：AFM针尖本身可能改变波导周围的局域光场分布。
这一难点揭示了纳米尺度下"观察"与"扰动"的不可分性，也指明了未来改进的方向。
研究结论：量子点与波导成功"握手"
-
实验证实：胶体量子点与SiN槽型波导可实现有效耦合，量子点发射的光能被波导捕获并传播；
-
寿命测量：量子点在波导附近寿命缩短约1.5倍，表明耦合强度显著；
-
技术路径：AFM+共聚焦+寿命成像的组合为纳米光子系统研究提供了有力工具。
未来展望：向可扩展量子光子平台迈进
尽管本研究实现了量子点与波导的耦合，但离"单量子点-单波导"的精准耦合还有距离。作者提出以下改进方向：
-
缩小槽宽：进一步减小波导间距，增强电场局域性；
-
改进量子点定位：结合扫描电子显微镜（SEM）与AFM，实现实时观测与精准定位；
-
换用更稳定的发射体：如金刚石中的色心（SiV、NV等），具有更好的光稳定性和可控性。
一旦这些挑战被克服，该平台有望成为可扩展量子光子芯片的基础模块，应用于量子信息处理、片上量子光源、生物传感等多个前沿领域。
结语
这篇论文展示了一种将胶体量子点"接入"光子芯片的可行路径。虽然目前仍处于原理验证阶段，但它为未来实现片上单光子源、量子中继器乃至全光量子计算芯片提供了宝贵的实验基础和技术思路。
在纳米光子学与量子技术的交叉地带，每一次"光与物质"的精密握手，都可能开启全新的物理世界。我们期待，在不远的将来，这样的"握手"能变得更加精准、高效，最终构建出真正可扩展的量子光子平台。
参考文献

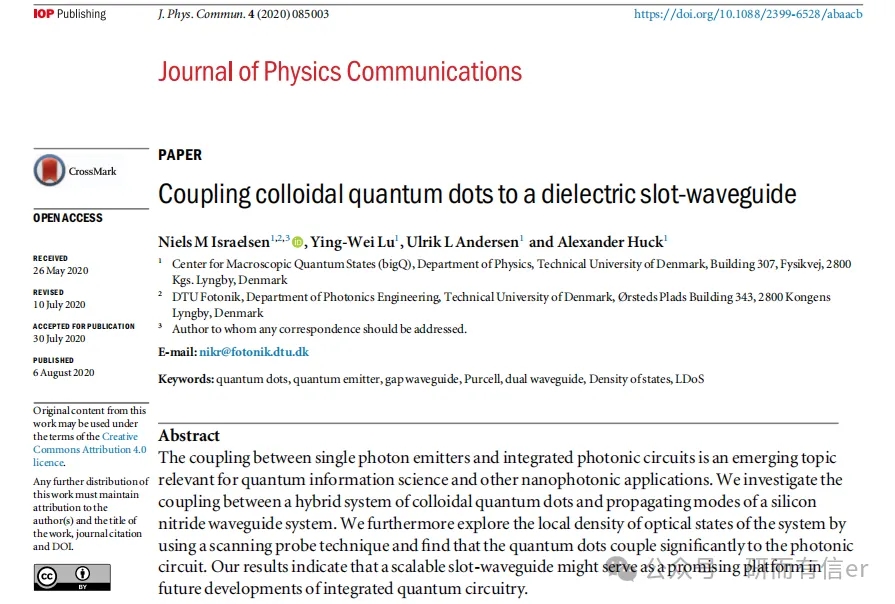

Israelsen, N. M., Lu, Y.-W., Andersen, U. L., & Huck, A. (2020). Coupling colloidal quantum dots to a dielectric slot-waveguide. Journal of Physics Communications, 4(8), 085003.
