RN 的事件调度 RuntimeScheduler

本文所有代码如果没有特别标注的话，默认用的都是 v0.76.0 的 RN 代码

为什么需要 RuntimeScheduler

在新架构的综述文章中我们聊过旧版本 RN 典型的渲染流程是：

js 复制代码

JS 接收 Native 的消息
  ↓
JS 执行更新逻辑
  ↓
JS 通过 Bridge 将更新指令发回 Native
  ↓
Native 触发渲染流程

现在我们尝试用线程的视角重新看一下这个流程：

js 复制代码

[JS thread] JS 接收 Native 的消息 -> JS 执行更新逻辑 -> JS 将更新指令发回 Native
                        ^                                  |
                     Bridge                              Bridge
                        |                                  ↓
[Native thread] Native 发送消息                     Native 触发渲染流程(layout -> mount -> draw)

这个流程最大的问题就是：JS 与 Native 双方无法同步感知对方的执行时机和状态

这也是 useLayoutEffect 在旧架构中无法完全对齐 React Web 语义的根本原因，因为 UI 更新需要通过 Bridge 异步发送到 Native 执行

解决方法也很简单：

在 web 环境下，浏览器作为宿主通过统一的 Event Loop 同时调度 JavaScript 任务与渲染阶段，因此 JS 与 UI 更新天然处于同一套调度体系之下
在 RN 环境下，原生平台就是宿主。如果原生平台能够参与并控制 JavaScript runtime 的任务调度，就可以建立起类似浏览器 Event Loop 的统一调度机制

而这也是 RuntimeScheduler 的核心职责：它允许原生平台参与 JavaScript runtime 的任务调度，从而让 React 的调度系统能够与平台渲染 pipeline 更紧密地协同工作

设计目标

前面我们拿 RuntimeScheduler 类比了浏览器的 Event Loop，但它并非只是简单复刻了 Event loop 的实现，而是为 RN 提供一个宿主级任务调度器，使 JS runtime 的任务调度能够由原生平台参与控制

它有两个主要目标：

对齐 React 的调度模型：React 的并发渲染和优先级调度最初是围绕浏览器环境设计的，RuntimeScheduler 让 React Scheduler 能够在 React Native 中稳定运行，从而弭平 Web 与原生平台在 React 行为上的差异
逐步对齐浏览器的宿主环境语义：通过统一 JS runtime 的任务调度机制，RN 可以实现更接近浏览器规范的特性（例如 microtasks、MutationObserver 和 IntersectionObserver 等），这些能力依赖于宿主环境对任务执行顺序和时机的精细控制，而 RuntimeScheduler 正是实现这一能力的关键基础设施

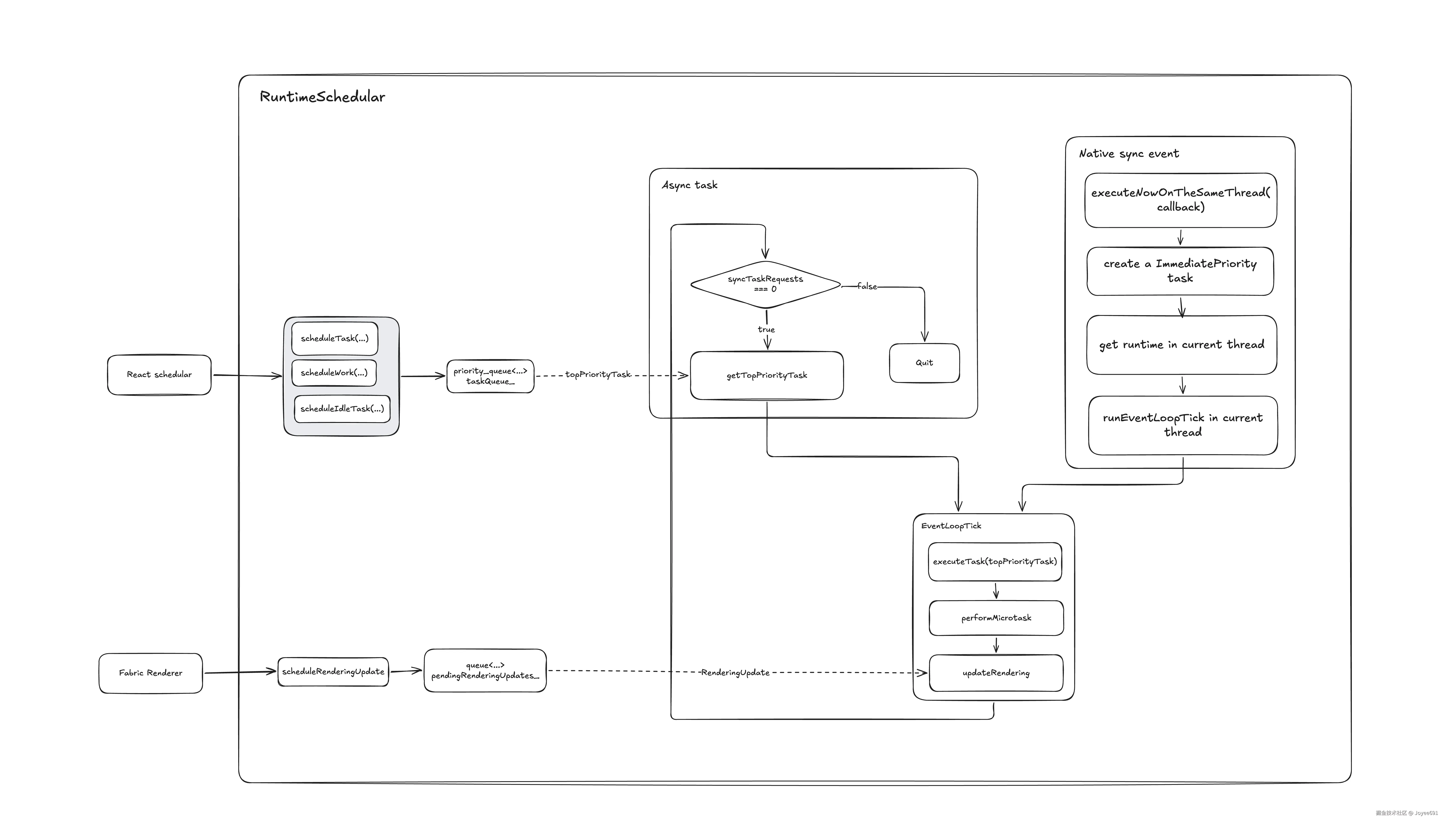

设计图

了解了设计目的后，我们来看看 RuntimeScheduler 是如何设计的：

从上图我们可以看出来，RuntimeScheduler 是一套事件循环调度系统，最终目的都是为了跑 EventLoopTick 的流程（图中右下方的框）

有趣的是，RuntimeScheduler 提供了两种驱动 event loop 的方式：一种是通过任务队列进行异步调度 （对应图中 Async task 的框）；另一种是由 Native 同步触发立即执行一次 event loop（对应图中 Native sync event 的框）

下面让我们来详细说明这两个流程：

通过任务队列进行异步调度

这种调度方式是绝大多数状态更新会走的方式，也是最符合 React 设计语义的调用方式

当 React Scheduler 发现某个 root 还有需要异步执行的更新任务时，会按照对应的优先级通过 unstable_scheduleCallback 将 task 交给 RuntimeScheduler；这个 unstable_scheduleCallback 内部方法实际上会调用 RuntimeScheduler 的 scheduleTask 方法（对应图中 React scheduler 指向的框）

scheduleTask 方法会根据当前任务的优先级计算出一个 expirationTime（代表最晚需要什么时候处理这个任务），然后把当前的 task 推入 RuntimeScheduler 内部的优先队列 taskQueue_ 中，taskQueue_ 会根据 expirationTime 排列，确保高优先级任务被优先拿取、低优先级任务不会被遗忘

如果我们看上方的设计图会发现给 taskQueue_ 添加任务的方法总共有三个，他们的区别是：

scheduleTask：支持设置优先级，是真正给 taskQueue_ 添加任务的方法
scheduleWork：内部会调用 scheduleTask，添加最高优先级的任务
scheduleIdleTask：内部会调用 scheduleTask，添加最低优先级的任务

RuntimeScheduler 中的优先级跟 React 是一一对应的：

cpp 复制代码

// in SchedulerPriority.h

enum class SchedulerPriority : int {
  ImmediatePriority = 1,
  UserBlockingPriority = 2,
  NormalPriority = 3,
  LowPriority = 4,
  IdlePriority = 5,
};

每个优先级对应的 expirationTime 如下所示：

cpp 复制代码

// in SchedulerPriorityUtils.h

static inline std::chrono::milliseconds timeoutForSchedulerPriority(
    SchedulerPriority schedulerPriority) noexcept {
  switch (schedulerPriority) {
    case SchedulerPriority::ImmediatePriority:
      // 0 毫秒，马上执行
      return std::chrono::milliseconds(0);
    case SchedulerPriority::UserBlockingPriority:
      // 250 毫秒
      return std::chrono::milliseconds(250);
    case SchedulerPriority::NormalPriority:
      // 5 秒
      return std::chrono::seconds(5);
    case SchedulerPriority::LowPriority:
      // 10 秒
      return std::chrono::seconds(10);
    case SchedulerPriority::IdlePriority:
      // 5 分钟
      return std::chrono::minutes(5);
  }
}

每次调用 scheduleTask 之后且当前没有 Event loop 在运行时，RuntimeScheduler 都会尝试发起 Event loop

一次 Event loop 的过程如下：

把 Event loop 相关 lambda 推入 RuntimeExecutor，确保是在 JS 线程被执行
在 lambda 中循环判断当前 syncTaskRequests_ 是否为 0（syncTaskRequests_ 代表当前需要同步执行的任务，对应到我们前面说到的 Native 同步触发 的情况，后面会详细介绍）
如果没有同步执行的任务，会抓取当前优先级最高（根据 expirationTime 判断）的任务执行 EventLoopTick
EventLoopTick 执行流程类似浏览器事件循环：宏任务 -> 微任务 -> 渲染窗口（在 RN 中就是 Fabric 的 commit/mount）
以上步骤 2～4 会循环执行，除非有同步执行任务（syncTaskRequests_ != 0）或者没有可执行任务了（taskQueue_.empty() == true）

其中最核心的是 EventLoopTick 的执行流程，它保证了两件事：

当次 task 所产生的所有微任务都会在渲染之前执行完毕（与浏览器的 event loop 语义保持一致）
所有在当前 tick 中产生的渲染更新都会被统一收集，并在 updateRendering 阶段一次性执行

代码解析

下面我们来看看真实的代码是怎么写的：

首先是 RuntimeSchedulerBinding，它把 nativeRuntimeScheduler 绑定到了 JS runtime 的 global 上

cpp 复制代码

// in packages/react-native/ReactCommon/react/renderer/runtimescheduler/RuntimeSchedulerBinding.cpp

std::shared_ptr<RuntimeSchedulerBinding>
RuntimeSchedulerBinding::createAndInstallIfNeeded(
    jsi::Runtime &runtime,
    const std::shared_ptr<RuntimeScheduler> &runtimeScheduler) {
  auto runtimeSchedulerModuleName = "nativeRuntimeScheduler";

  auto runtimeSchedulerValue =
      runtime.global().getProperty(runtime, runtimeSchedulerModuleName);
  if (runtimeSchedulerValue.isUndefined()) {
    auto runtimeSchedulerBinding =
        std::make_shared<RuntimeSchedulerBinding>(runtimeScheduler);
    auto object =
        jsi::Object::createFromHostObject(runtime, runtimeSchedulerBinding);
    // 核心代码：把当前这个 RuntimeSchedulerBinding 类当成 JS 对象绑定到了 global 的 nativeRuntimeScheduler 属性上
    runtime.global().setProperty(runtime, runtimeSchedulerModuleName,
                                 std::move(object));
    return runtimeSchedulerBinding;
  }

  // 省略部分代码
}

在 RuntimeSchedulerBinding 类中，定义了一堆内部方法（包括我们刚刚说的 unstable_scheduleCallback）这些方法大多指向了真正的 RuntimeScheduler 实现

cpp 复制代码

// in packages/react-native/ReactCommon/react/renderer/runtimescheduler/RuntimeSchedulerBinding.cpp

jsi::Value RuntimeSchedulerBinding::get(jsi::Runtime &runtime,
                                        const jsi::PropNameID &name) {
  auto propertyName = name.utf8(runtime);

  // 对外暴露的 unstable_scheduleCallback 方法实现
  if (propertyName == "unstable_scheduleCallback") {
    return jsi::Function::createFromHostFunction(
        runtime, name, 3,
        [this](jsi::Runtime &runtime, const jsi::Value &,
               const jsi::Value *arguments, size_t) noexcept -> jsi::Value {
          SchedulerPriority priority = fromRawValue(arguments[0].getNumber());
          auto callback = arguments[1].getObject(runtime).getFunction(runtime);

          // 核心：这里调用了我们说的 scheduleTask 方法
          auto task =
              runtimeScheduler_->scheduleTask(priority, std::move(callback));

          return valueFromTask(runtime, task);
        });
  }
  // 对外暴露的 unstable_scheduleCallback 方法实现，内部调用了 RuntimeScheduler 的 cancelTask 方法
  if (propertyName == "unstable_cancelCallback") {
    // 省略部分代码
  }
  // 对外暴露的 unstable_shouldYield 方法实现，内部调用了 RuntimeScheduler 的 getShouldYield 方法
  if (propertyName == "unstable_shouldYield") {
    // 省略部分代码
  }

  // 省略部分代码
}

RuntimeScheduler 的实现在 0.76.0 版本中有两个：

RuntimeScheduler_Legacy：模拟之前 bridge 的 FIFS 队列，兼容老版本
RuntimeScheduler_Modern：新架构的实现，也是本文讨论的重点

我们来看看 RuntimeScheduler_Modern 核心方法的具体实现

cpp 复制代码

// in packages/react-native/ReactCommon/react/renderer/runtimescheduler/RuntimeScheduler_Modern.cpp

// scheduleTask 最高优先级的语法糖
void RuntimeScheduler_Modern::scheduleWork(RawCallback &&callback) noexcept {
  SystraceSection s("RuntimeScheduler::scheduleWork");
  // 直接用了最高优先级 SchedulerPriority::ImmediatePriority
  scheduleTask(SchedulerPriority::ImmediatePriority, std::move(callback));
}

// scheduleTask 最低优先级的语法糖
// 下面还有一个 scheduleIdleTask 重载实现，两个唯一的区别在于第一个参数
// jsi::Function 代表这个 task 是从 JS 传过来的
// RawCallback 代表 task 是 Native 侧的
std::shared_ptr<Task> RuntimeScheduler_Modern::scheduleIdleTask(
    jsi::Function &&callback, RuntimeSchedulerTimeout customTimeout) noexcept {
  SystraceSection s("RuntimeScheduler::scheduleIdleTask", "customTimeout",
                    customTimeout.count(), "callbackType", "jsi::Function");

  auto timeout = getResolvedTimeoutForIdleTask(customTimeout);
  auto expirationTime = now_() + timeout;
  // 直接用了最低优先级 SchedulerPriority::IdlePriority
  auto task = std::make_shared<Task>(SchedulerPriority::IdlePriority,
                                     std::move(callback), expirationTime);
  // 内部调用 scheduleTask
  scheduleTask(task);
  return task;
}

std::shared_ptr<Task> RuntimeScheduler_Modern::scheduleIdleTask(
    RawCallback &&callback, RuntimeSchedulerTimeout customTimeout) noexcept {
  // 省略部分代码
}

// scheduleTask 的入口函数，接收优先级以及 task
// 这个方法还有两个参数重载：
// 一个是 RawCallback 类型的 callback 用来接收 Native 侧的任务
// 一个是只接收一个参数的真正实现
std::shared_ptr<Task>
RuntimeScheduler_Modern::scheduleTask(SchedulerPriority priority,
                                      jsi::Function &&callback) noexcept {
  SystraceSection s("RuntimeScheduler::scheduleTask", "priority",
                    serialize(priority), "callbackType", "jsi::Function");

  // 计算优先级的逻辑，timeoutForSchedulerPriority 的实现在上面
  auto expirationTime = now_() + timeoutForSchedulerPriority(priority);
  // 用 Task 封装一下，包含了 expirationTime 信息
  auto task =
      std::make_shared<Task>(priority, std::move(callback), expirationTime);
	// 调用内部的重载函数，这个才是真正的实现
  scheduleTask(task);
  return task;
}

// scheduleTask 的真正实现
void RuntimeScheduler_Modern::scheduleTask(std::shared_ptr<Task> task) {
  bool shouldScheduleEventLoop = false;

  {
    // 加锁，防止 taskQueue_ 被其他线程抢占
    std::unique_lock lock(schedulingMutex_);

    // 如果之前的任务都处理完了且没有正在执行中的任务，就表示准备好执行下一次的 EventLoop 了
    if (taskQueue_.empty() && !isEventLoopScheduled_) {
      isEventLoopScheduled_ = true;
      shouldScheduleEventLoop = true;
    }

    // 添加带有优先级的 task 到优先队列 taskQueue_ 中
    taskQueue_.push(task);
  }

  if (shouldScheduleEventLoop) {
    // 执行 EventLoop
    scheduleEventLoop();
  }
}

// 实现很简单，就是把 runEventLoop 这个 lambda 交给 RuntimeExecutor 执行
void RuntimeScheduler_Modern::scheduleEventLoop() {
  runtimeExecutor_(
      [this](jsi::Runtime &runtime) { runEventLoop(runtime, false); });
}

// 判断当前是否有同步任务，执行 EventLoopTick
void RuntimeScheduler_Modern::runEventLoop(jsi::Runtime &runtime, bool onlyExpired) {
  SystraceSection s("RuntimeScheduler::runEventLoop");
  auto previousPriority = currentPriority_;
  // 如果当前有同步任务，则终止循环
  while (syncTaskRequests_ == 0) {
    auto currentTime = now_();
    auto topPriorityTask = selectTask(currentTime, onlyExpired);
    if (!topPriorityTask) {
      // 没有任务做了，结束循环
      break;
    }
    // 执行 EventLoopTick
    runEventLoopTick(runtime, *topPriorityTask, currentTime);
  }
  currentPriority_ = previousPriority;
}

// 核心代码：执行 宏任务 -> 微任务 -> 渲染窗口
void RuntimeScheduler_Modern::runEventLoopTick(
    jsi::Runtime &runtime, Task &task,
    RuntimeSchedulerTimePoint taskStartTime) {
  SystraceSection s("RuntimeScheduler::runEventLoopTick");

  // 锁住当前的 ShadowTreeRevision
  // 因为在 EventLoopTick 期间 JS 会读取 layout、触发更新
  // 如果此时 Fabric 同时 commit 新树，可能会造成不一致
  ScopedShadowTreeRevisionLock revisionLock(
      shadowTreeRevisionConsistencyManager_);

  // 省略部分代码

  // 执行任务（对应浏览器宏任务）
  executeTask(runtime, task, didUserCallbackTimeout);

  if (ReactNativeFeatureFlags::enableMicrotasks()) {
    // 执行微任务
    // 对应规范中的 "Perform a microtask checkpoint"
    performMicrotaskCheckpoint(runtime);
  }

  // 省略部分代码

  if (ReactNativeFeatureFlags::batchRenderingUpdatesInEventLoop()) {
    // 执行 commit、mount 操作
    // 对应规范中的 "Update the rendering"
    updateRendering();
  }
}

Native 同步触发

这种调度方式是通过 RuntimeScheduler_Modern::executeNowOnTheSameThread 方法进行触发的，常用于 Native 需要立即 flush React 更新结果 的场景，这类需求常见于 TextInput、ScrollView 等与用户高频交互的组件

这种调度方式本质上是对 event loop 的一次同步插队执行

可以看设计图的右上方的 Native sync event，当 executeNowOnTheSameThread 被调用的时候，同步执行逻辑如下：

它会马上创建一个拥有最高优先级的 Task（这个 Task 并不会走上面的 taskQueue_ 那条路，只是为了方便统一 EventLoopTick 的逻辑）
把 syncTaskRequests_ 的数量 +1，此举会中断 EventLoop 中的循环，让后续异步调度暂缓执行
【核心逻辑】在当前线程（调用 executeNowOnTheSameThread 方法的线程，不一定是 JS 线程）想办法拿到 JS Runtime 的引用
在当前线程跑 EventLoopTick
任务结束，把 syncTaskRequests_ 数量 -1

这个流程保证了特殊任务能够在任务当前线程同步，立刻被执行

代码解析

同步触发的逻辑跟异步调度大同小异，这里只说明两者不同的地方，也就是 executeNowOnTheSameThread 方法：

js 复制代码

// in packages/react-native/ReactCommon/react/renderer/runtimescheduler/RuntimeScheduler_Modern.cpp

// Native 侧可以通过这个方法同步触发任务
void RuntimeScheduler_Modern::executeNowOnTheSameThread(
    RawCallback &&callback) {
  SystraceSection s("RuntimeScheduler::executeNowOnTheSameThread");

  // 先声明一个指针，这个指针在将来会指向 runtime
  // thread_local 关键字代表该变量为当前线程独有变量
  // 意味着如果有别的线程此时也调用了这个方法，它会拿到另一个属于自己的 runtimePtr，而非两个线程共用
  static thread_local jsi::Runtime *runtimePtr = nullptr;

  // 创建一个具有最高优先级的 Task，目的是为了让 EventLoopTick 跑起来
  auto currentTime = now_();
  auto priority = SchedulerPriority::ImmediatePriority;
  auto expirationTime = currentTime + timeoutForSchedulerPriority(priority);
  Task task{priority, std::move(callback), expirationTime};

  // 这个判断非常重要，如果没有它会导致线程死锁
  // 如果同一线程的递归就会导致这个判断为 false 的情况
  // 比如：第一次的 Task 中又调用了 executeNowOnTheSameThread
  // 此时应该走到 else 逻辑中直接开始 EventLoopTick
  // 至于为什么会死锁在后面的 executeSynchronouslyOnSameThread_CAN_DEADLOCK 方法解析会说
  if (runtimePtr == nullptr) {
    syncTaskRequests_++;
    // 核心方法：在这个方法中拿到 runtime 的引用，然后赋值给我们刚刚留的 runtimePtr
    executeSynchronouslyOnSameThread_CAN_DEADLOCK(
        runtimeExecutor_,
        [this, currentTime, &task](jsi::Runtime &runtime) mutable {
          SystraceSection s2(
              "RuntimeScheduler::executeNowOnTheSameThread callback");

          syncTaskRequests_--;
          runtimePtr = &runtime;
    			// 执行 EventLoopTick
          runEventLoopTick(runtime, task, currentTime);
          runtimePtr = nullptr;
        });

  } else {
    // 如果这个方法是递归调用的话，表示我们已经持有 runtime 了
    // 此时就不需要执行 executeSynchronouslyOnSameThread_CAN_DEADLOCK 方法，直接调用即可
    return runEventLoopTick(*runtimePtr, task, currentTime);
  }

	// 下面这段代码完全复制的 scheduleTask 方法，目的是为了执行完同步任务后继续刚刚未执行完的异步任务
  bool shouldScheduleEventLoop = false;
  {
    std::unique_lock lock(schedulingMutex_);
    if (!taskQueue_.empty() && !isEventLoopScheduled_) {
      isEventLoopScheduled_ = true;
      shouldScheduleEventLoop = true;
    }
  }
  if (shouldScheduleEventLoop) {
    scheduleEventLoop();
  }
}

我们知道 executeNowOnTheSameThread 方法的诉求就是：无论任何线程调用它，都能够让 Task 第一时间同步执行完

这里我们出现了第一个卡点：如何取得 runtime 的引用？（无论是执行 Task，还是执行微任务都需要 runtime）

答案是 RuntimeExecutor （在本专栏的上一篇讲 JSI 的文章的 ReactInstance::ReactInstance 章节，我们聊了 RuntimeExecutor 接收一个 callback，然后会在 jsThread 中调用 callback 并传入 runtime）

我们取得 runtime 引用至此分为了两个步骤：

调用 RuntimeExecutor 并传入一个 callback
在 callback 中拿到 runtime 的引用然后传回原来的线程

这也是 executeSynchronouslyOnSameThread_CAN_DEADLOCK 的核心逻辑，我们来看看代码：

cpp 复制代码

// in node_modules/react-native/ReactCommon/runtimeexecutor/ReactCommon/RuntimeExecutor.h

inline static void executeSynchronouslyOnSameThread_CAN_DEADLOCK(
    const RuntimeExecutor &runtimeExecutor,
    std::function<void(jsi::Runtime &runtime)> &&callback) noexcept {
	// 通知 "runtime 已经拿到了"
  std::mutex mutex1;
  // 通知 "外层 callback 已经执行完了"
  std::mutex mutex2;
  // 通知 "内部 lambda 已经彻底结束了"
  std::mutex mutex3;

  // 先把三把锁都锁上
  mutex1.lock();
  mutex2.lock();
  mutex3.lock();

  // 声明一个局部变量 runtimePtr
  jsi::Runtime *runtimePtr;

  // 取得当前线程的 id
  auto threadId = std::this_thread::get_id();

  // 调用 runtimeExecutor，传入 lambda
  runtimeExecutor([&](jsi::Runtime &runtime) {
    // 拿到 runtime 引用了！
    // 赋值给局部变量 runtimePtr
    runtimePtr = &runtime;

    // 如果当前线程就是 runtimeExecutor 指定的线程（通常就是 JS 线程）
    if (threadId == std::this_thread::get_id()) {
      // 不存在跨线程调用了，直接把 mutex1 跟 mutex3 解开
      // mutex1.unlock 后外层（runtimeExecutor 后面）的 callback(*runtimePtr) 就会马上被执行
      //（callback 就是 executeNowOnTheSameThread 方法中 executeSynchronouslyOnSameThread_CAN_DEADLOCK 的 lambda）
      mutex1.unlock();
      // mutex3 解开后表示当前 lambda 执行完成了，通知外层可以结束了
      mutex3.unlock();
      return;
    }

    mutex1.unlock();
    // 这里 lock 住是为了等到外层 callback(*runtimePtr); 执行完
    // 在这个过程中，runtimeExecutor 指定的线程会被阻塞
    // 防止 runtime 同时被多个线程使用
    mutex2.lock();
    mutex3.unlock();
  });

  mutex1.lock();
  callback(*runtimePtr);
  mutex2.unlock();
  mutex3.lock();
}

为了方便理解，我们来看看执行过程线程的情况：

js 复制代码

// 同一个线程(caller thread == runtimeExecutor thread)
────────────────────────────────────────────
executeNowOnTheSameThread
        │
        ▼
executeSynchronouslyOnSameThread_CAN_DEADLOCK
        │
        ▼
runtimeExecutor(lambda)
        │
        ▼
lambda(runtime) 立即执行
        │
        ▼
callback(runtimePtr)
        │
        ▼
runEventLoopTick(runtime, task)
        │
        ▼
       返回

js 复制代码

// 不同线程(caller thread !== runtimeExecutor thread)
Caller Thread                         runtimeExecutor Thread(JS thread)
──────────────────────────────        ──────────────────────────────

executeNowOnTheSameThread
        │
        ▼
executeSynchronouslyOnSameThread_CAN_DEADLOCK
        │
        ▼
runtimeExecutor(lambda)   ───────────▶   lambda(runtime)
                                         │
                                         ▼
   （等待中...）                     runtimePtr = &runtime
                                         │
                                         ▼
                                    runtime 引用准备完成
        │
        │
        ▼
callback(runtimePtr)
        │
        ▼
runEventLoopTick(runtime, task)
        │
        ▼
       返回

总结

本文聊了 RuntimeScheduler 的核心机制：它在 React Native 的原生环境中实现了一套接近浏览器语义的 Event Loop，通过统一调度 task、microtask 以及渲染更新的执行顺序，使 React 的并发调度模型能够在 Native 平台上正常运行

RuntimeScheduler 解决的只是 "什么时候执行更新" 的问题，真正负责把 React 的更新转换为 UI 的，其实是 React Native 新架构中的 Fabric 渲染器

因此，在理解了 RuntimeScheduler 之后，在本专栏后续章节，我们就可以顺着 updateRendering 继续往下看：Fabric 是如何接管这一步，并完成从 React 更新到最终原生 UI 渲染的全过程的
