ARM
ARM体系结构
精简指令集架构cpu
cpu内核：CISC、RISC
CISC&RISC
CISC：复杂指令集合计算机
- 芯片面积大，加工成本高，复杂，体积大，功耗大，28效益（80%情况下用到20%功能）
RISC：精简指令集合计算机
- 芯片面积小，加工成本低，体积小，功耗小（便携式设备）
ARM设计内核，半导体厂商生产芯片

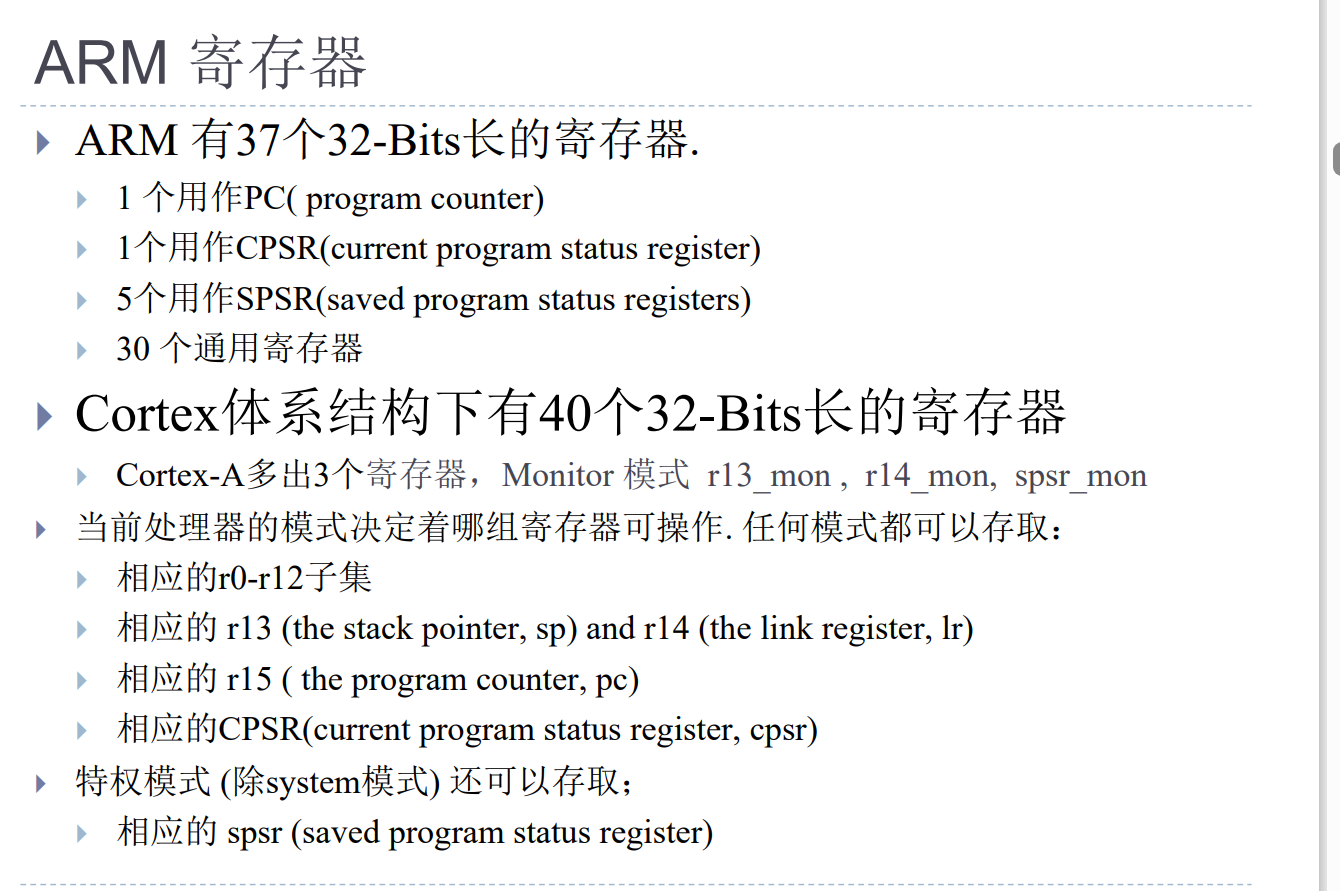

☆ARM寄存器
通用寄存器
R0-R12
存放数据，没有地址
PC寄存器（R15）
程序计数器，本质是一个指针，指向当前代码正在执行的指令的下一条指令
lr寄存器（R14）
链接寄存器，保存函数的1个返回地址
SP寄存器（R13）
栈指针寄存器，用来管理栈区，指向栈顶
ALU寄存器
算术逻辑单元
CPSR寄存器
当前程序寄存器，保存程序运行到某一步的状态
SPSR寄存器
备份、保存程序状态，保存当异常发生时，CPSR程序中的一些状态
MMU（不是寄存器）
内存管理单元，虚拟内存，用于管理虚拟内存到物理内存的映射，从而提高物理内存的利用率
注：裸机必须关闭MMU；衡量一款芯片是否适合跑Linux（驱动）系统就是看这个芯片是否有MMU
Cache高速数据缓存（哈佛架构）
icache
指令缓存，存放指令
dcache
数据缓存，存放数据
冯诺依曼架构&哈佛架构
冯诺依曼架构：数据和指令存放到同一块内存空间
哈佛架构：数据和指令要单独存储
注意：裸机需要打开icache，关闭dcache
单总线
通过一根线/一组线与外设通信，和某个外设通信时，其他外设无法连接
双总线
AHB总线
先进高速总线（RAM，USB，网卡）,接通信速率快的外设
APB总线
先进外设总线（GPIO，UART），接通信速率慢的外设
交叉编译
在一个平台上编写编译程序，能够在另一个平台运行程序
flash（ROM闪存）
☆nor flash
可以被寻址，每一个字节都可以被寻址
地址总线可以寻址
☆nand flash
无法被寻址，以固定块大小（512字节）写入或读取数据
memory（RAM内存）

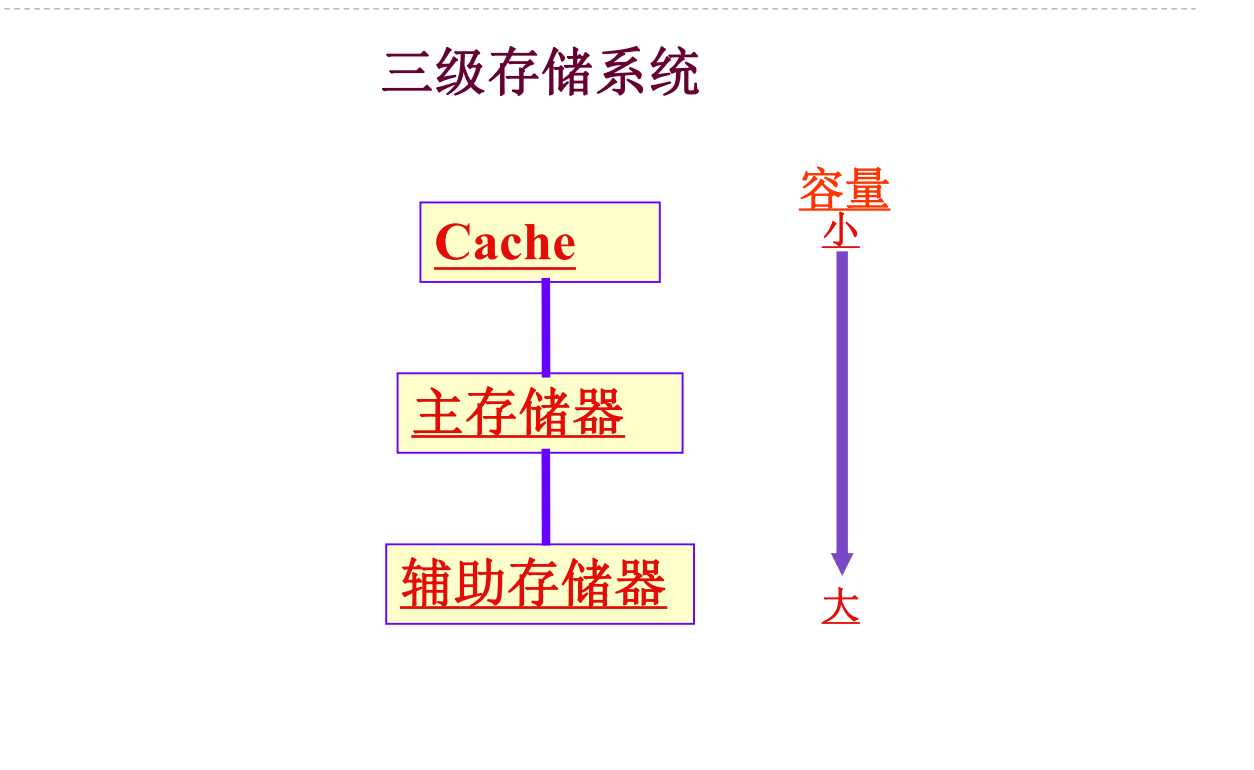

三级存储结构

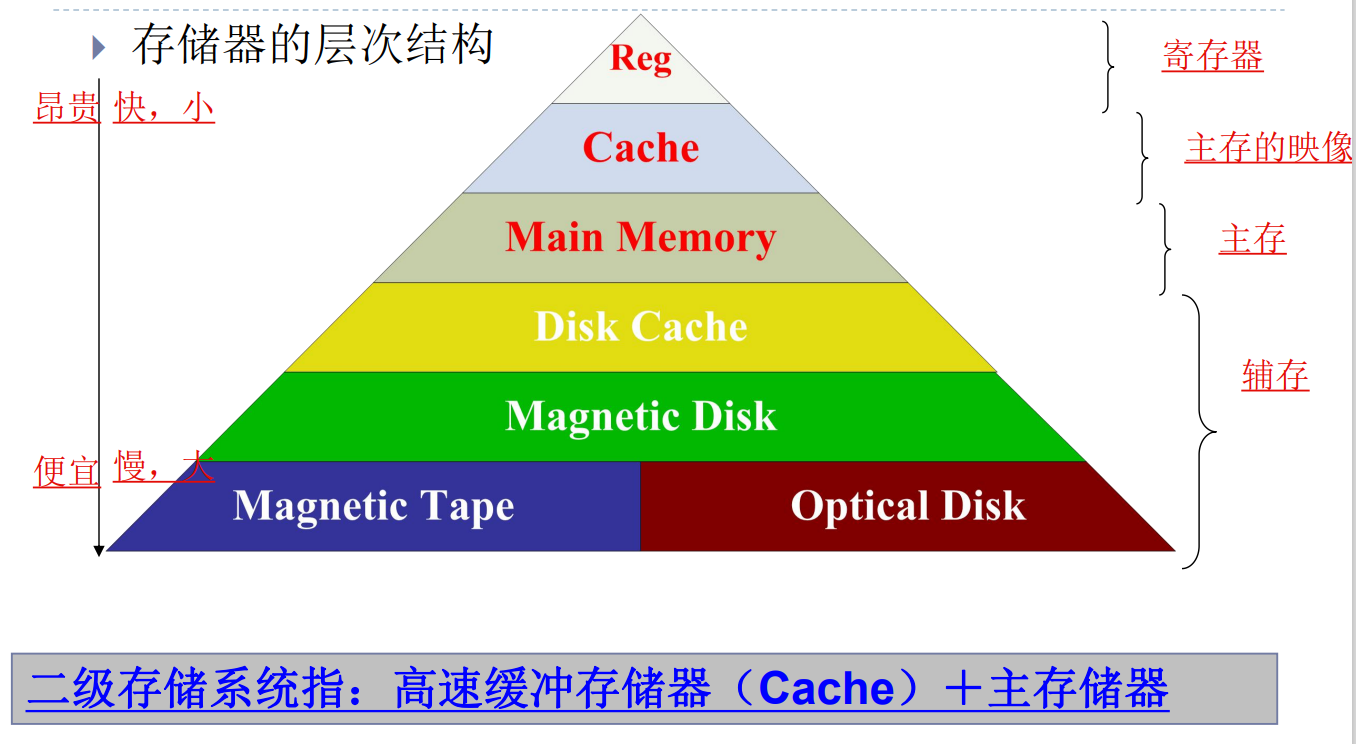

存储器的层次结构
计算机的组成
控制器、运算器、输入、输出、存储器
arm指令集：32bit
thumb指令集：16bit

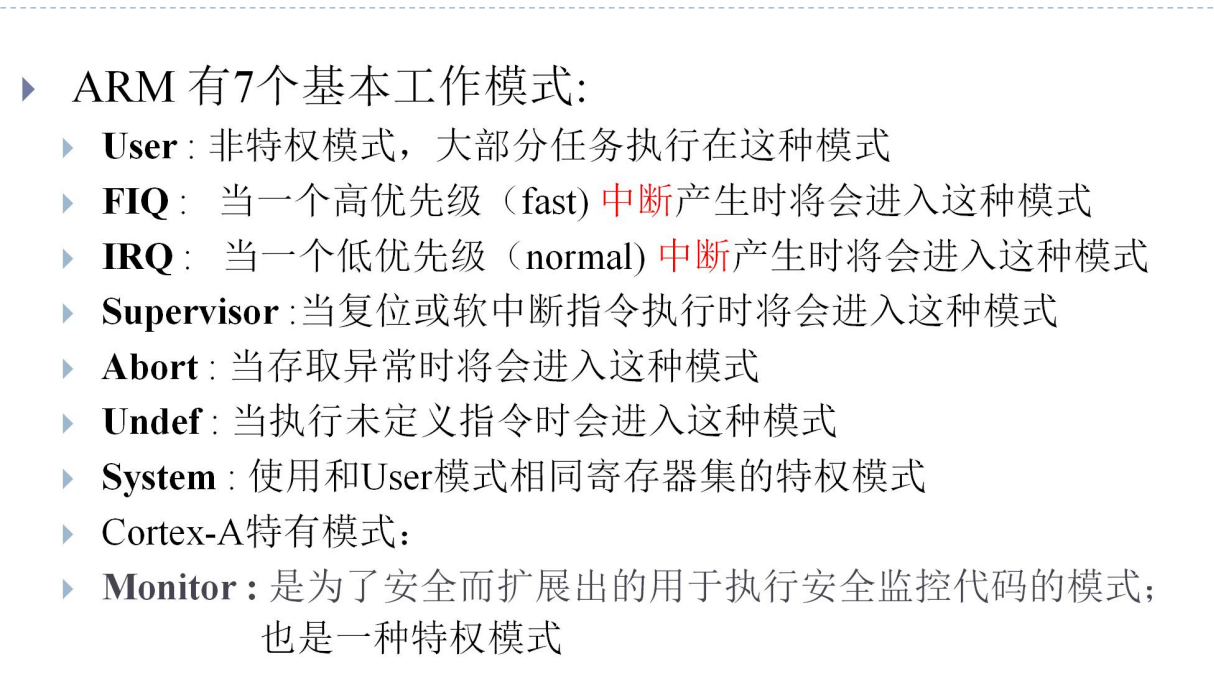

处理器的工作模式（很重要）

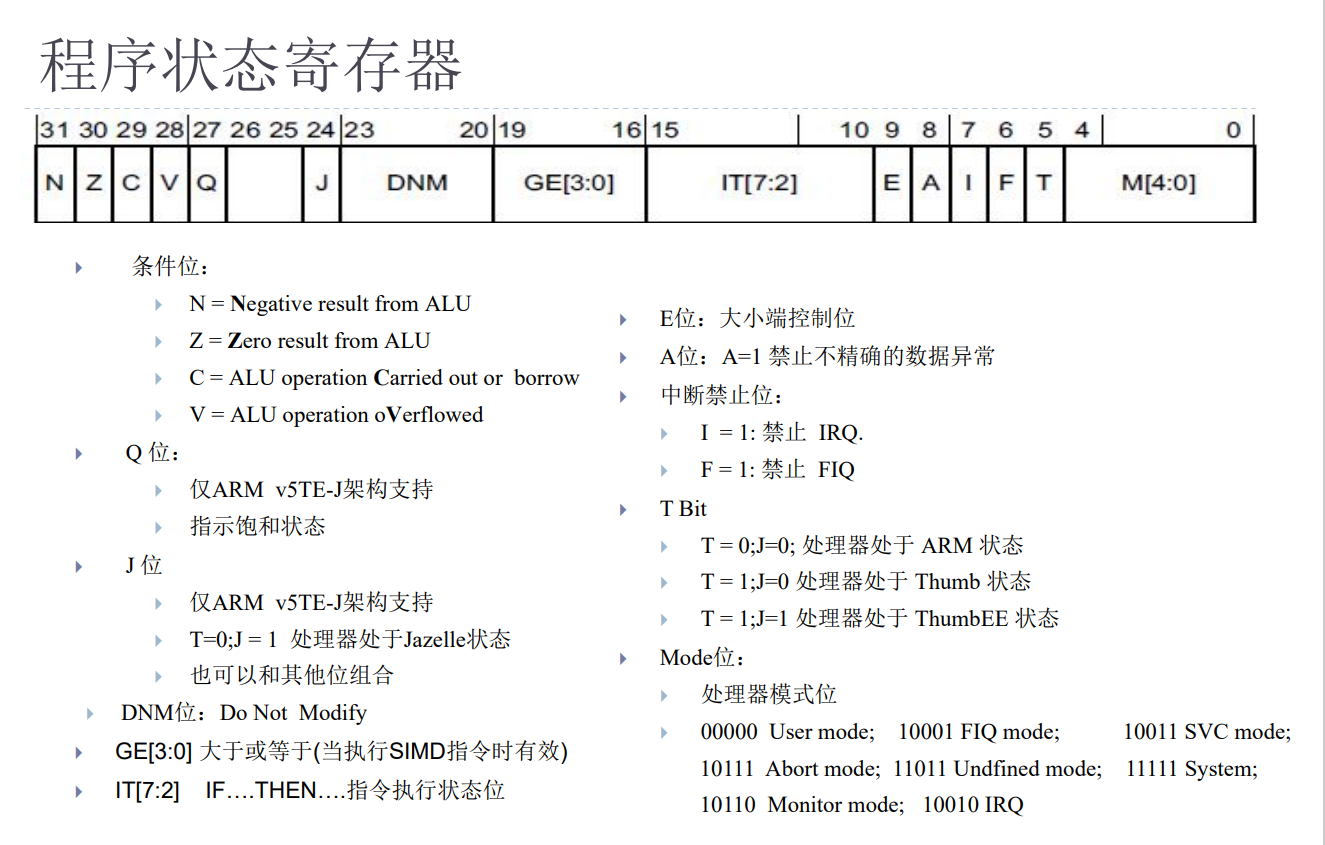

程序状态寄存器

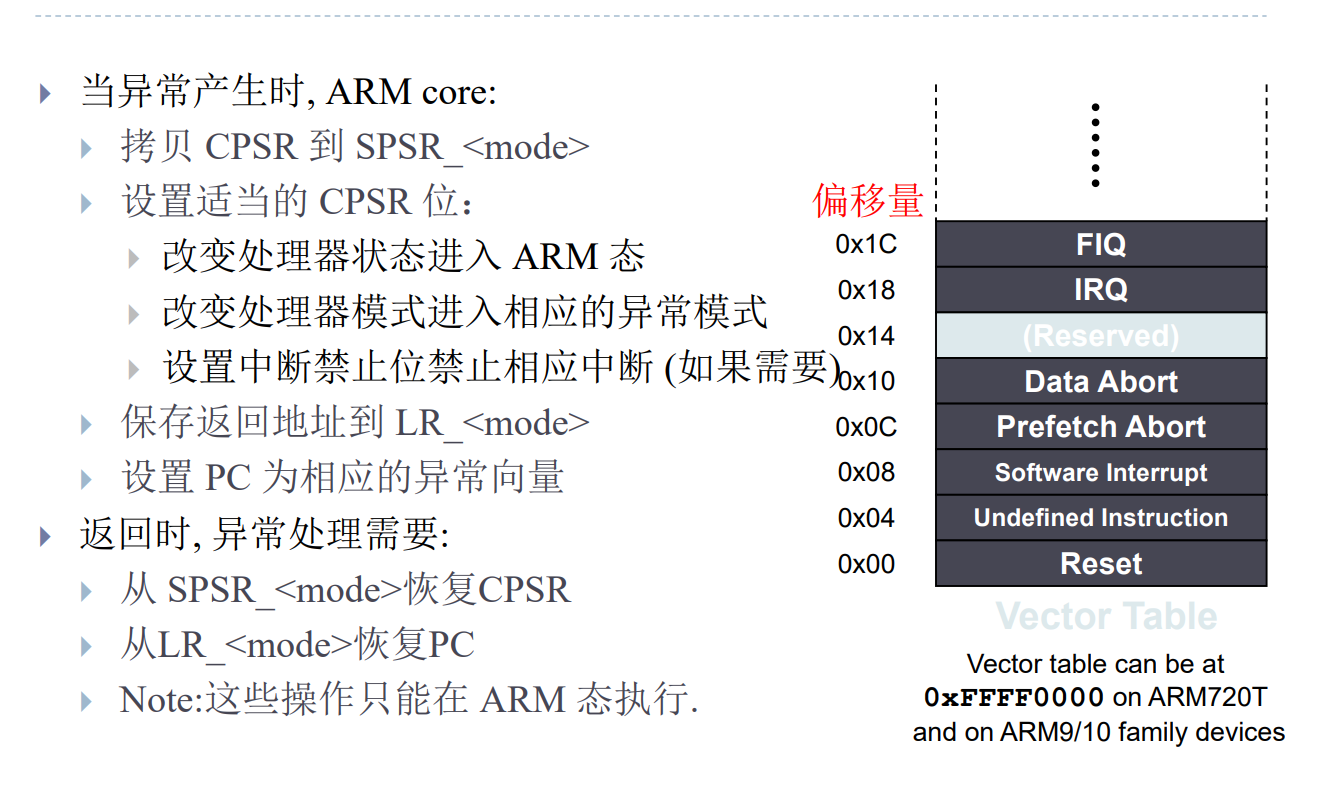

☆异常处理流程
汇编语言

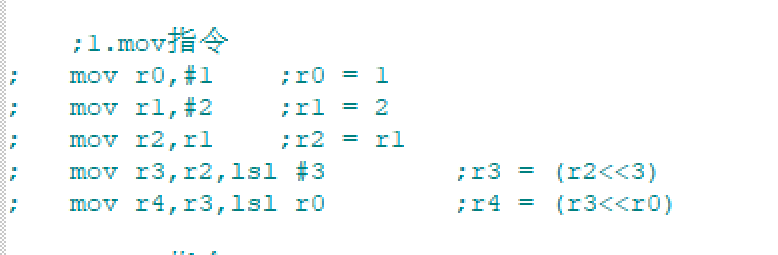

mov指令

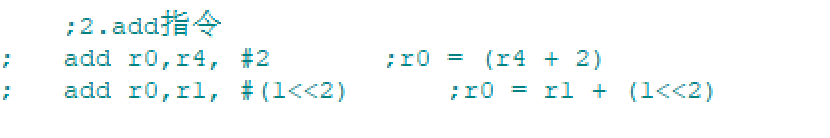

add指令

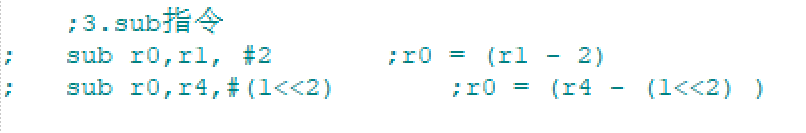

sub指令

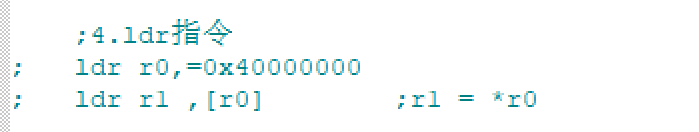

ldr指令
1.向寄存器中加载一个非立即数
2.将RAM中的数据加载到寄存器中

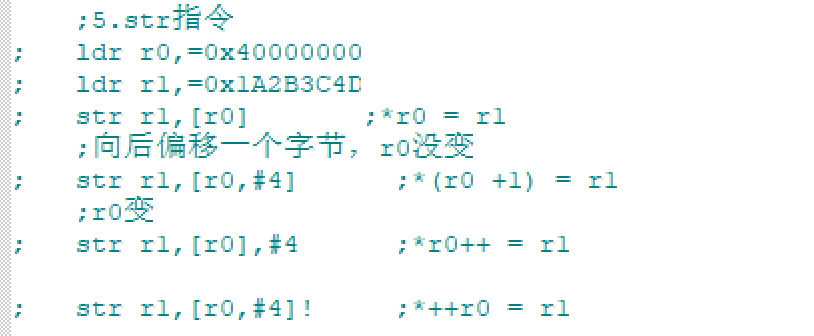

str指令
将寄存器的数据写入指定的RAM中

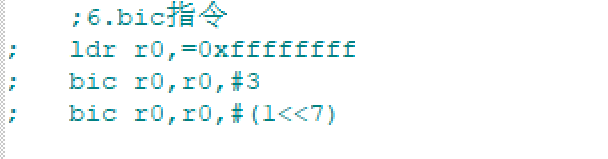

bic指令
用于清0，将寄存器中的值某几位清0

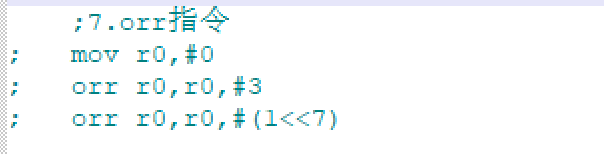

orr指令
用于置1，将寄存器中的值某几位置1

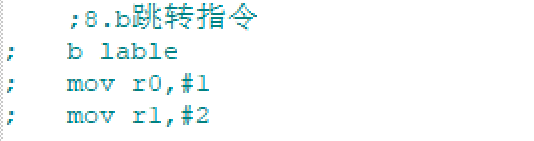

b跳转指令

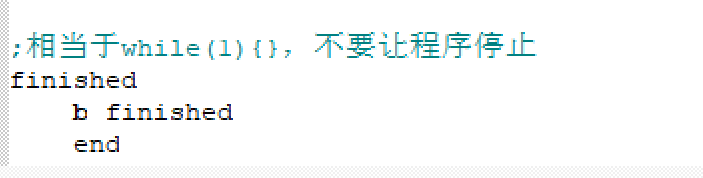

下面，这个指令相当于c语言中的while(1){}
☆b & bl & bx
- b指令在函数调用时，不会把返回地址保存到 lr 寄存器中
- bl指令在函数调用时，会把返回地址保存到 lr 寄存器中
- bx指令在函数调用时，相当于mov pc，lr，bx跳转到lr寄存器对应返回地址
mvn指令
按位取反
mvn r0,#0 和mov r0,#0xFFFFFFFF 得到的结果是相同的
mrs指令
读取某个特殊寄存器的值到通用寄存器
msr指令
将某个通用寄存器的值写入某个特殊寄存器
☆立即数的判断
1、这个数在0-0xFF之间
2、把这个数字转换为二进制，这个数的最高位1到最低位1之间的二进制序列位数不能超过8位
3、这个数的二进制序列凑够8位之后的右边必须为偶数个0
练习

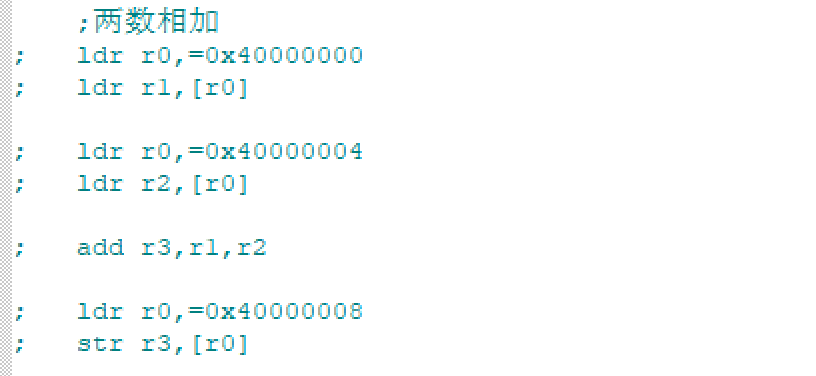

1.两数相加

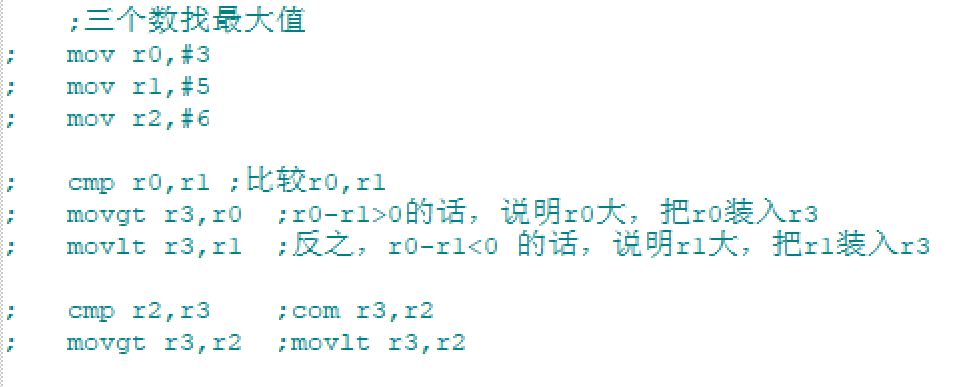

2.三个数找出最大值

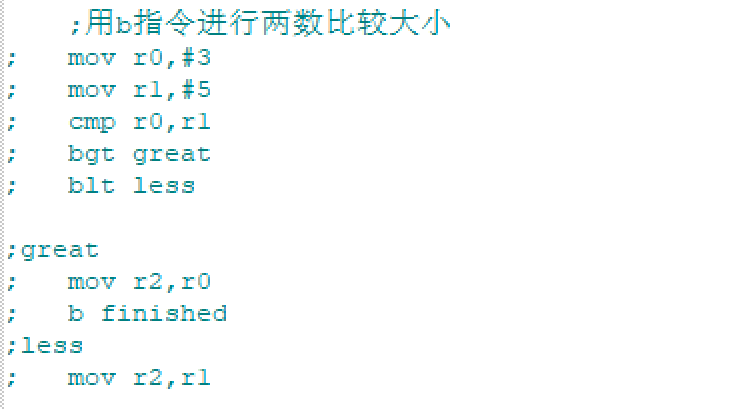

3.用b指令进行两数找出最大值

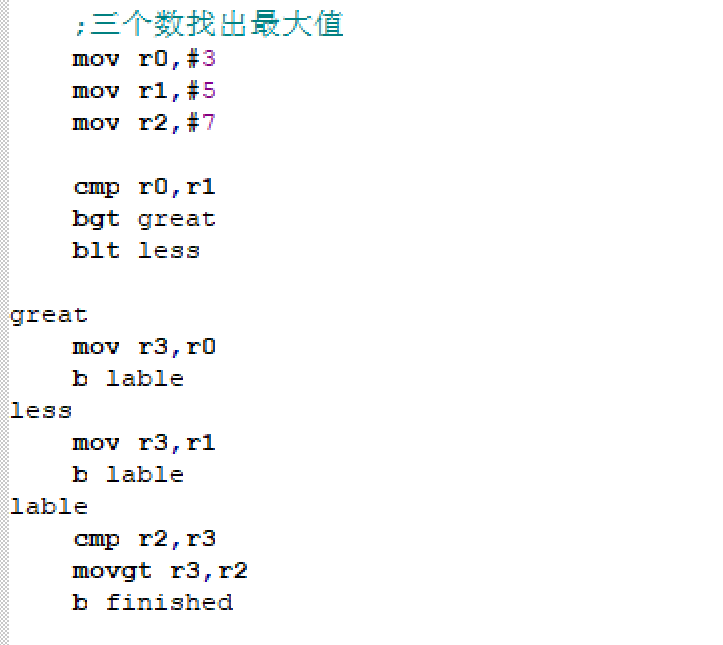

4.用b指令三个数找出最大值

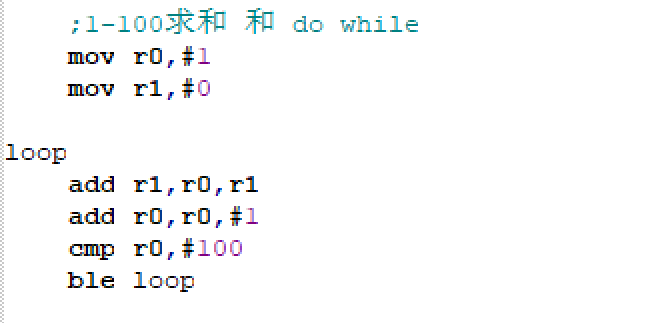

5.用b指令1-100求和 和 do while

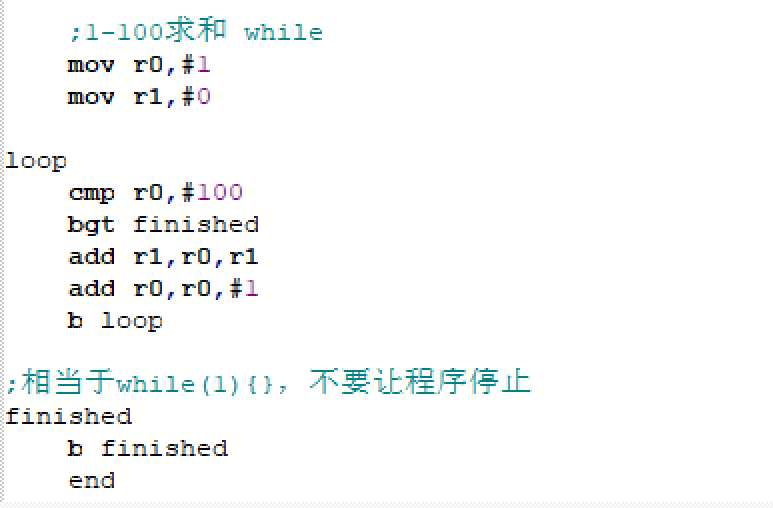

6.用b指令1-100求和 while

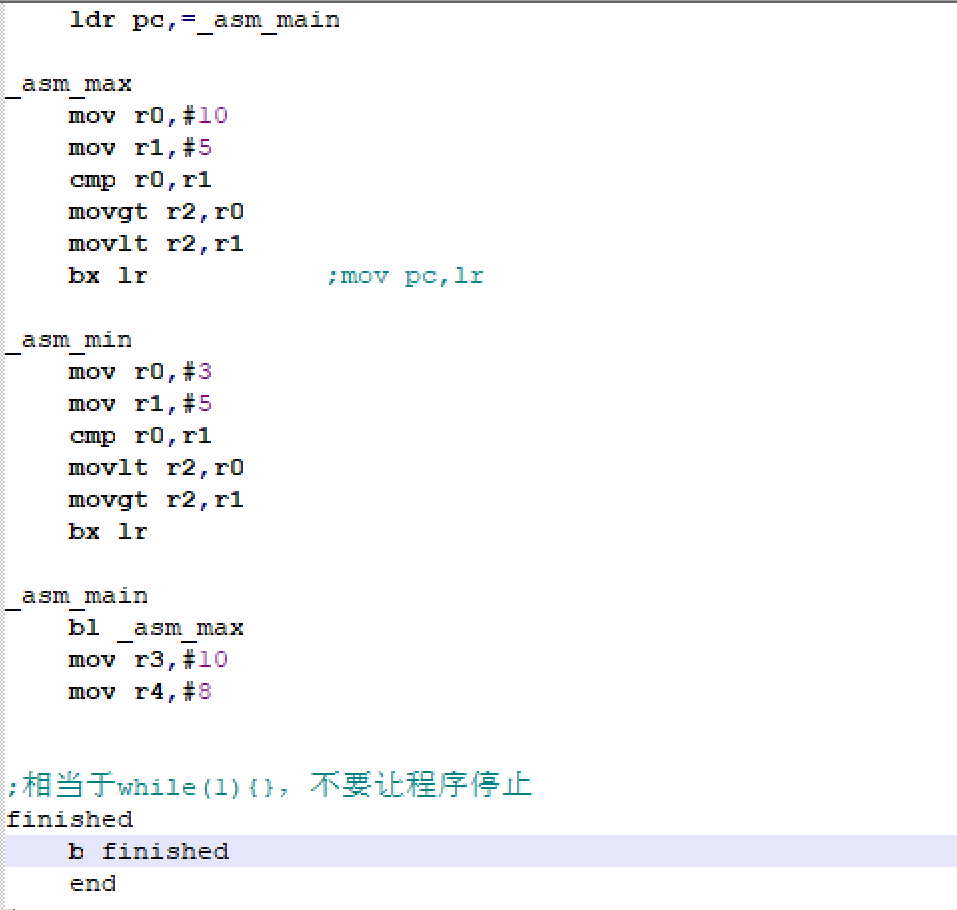

7.函数调用
☆栈的分类
- 空增栈
- 空减栈
- 满增栈
- 满减栈
增栈：入栈时，sp指针向上移动
减栈：入栈时，ap指针向下移动
空栈：先写数据，再挪动指针
满栈：先挪动指针，再写数据
满减栈： *--sp，先让sp--，再写数据
调用之前要进行入栈保护
ARM内核中使用的是满减栈
☆汇编调用c语言传参时：
- 如果传的参数<=4个，可以通过通用寄存器r0-r3来进行传参
- 如果传的参数>4个，必须通过栈来进行传参，保护现场（入栈保护）、恢复现场（出栈恢复）
- c语言函数返回的结果保存到R0寄存器中
模式的切换（从SVC转换到user模式）
-
将cpsr寄存器中的值读到通用寄存器中R0
-
将R0寄存器中低5位的值先清0 （bic）
-
将R0寄存器中的低5位置设置为：10000 （orr）
-
将R0寄存器中的值回写到CPSR寄存器
