51单片机入门-直流电机(十四)

目录:

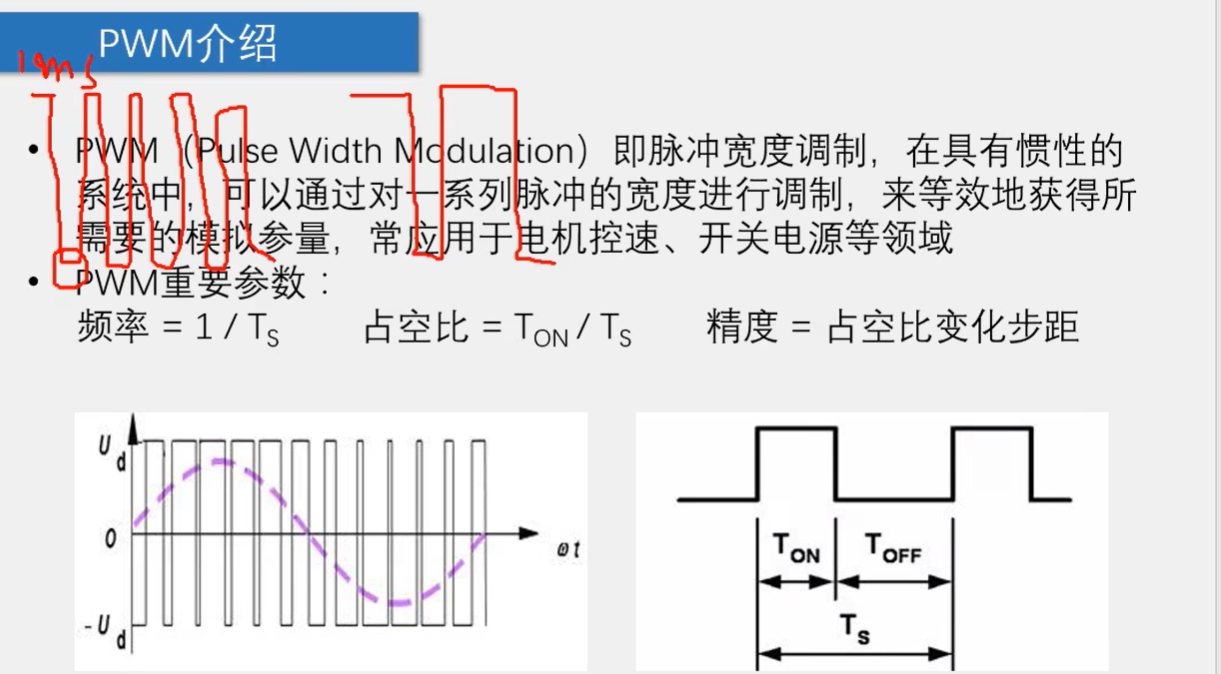

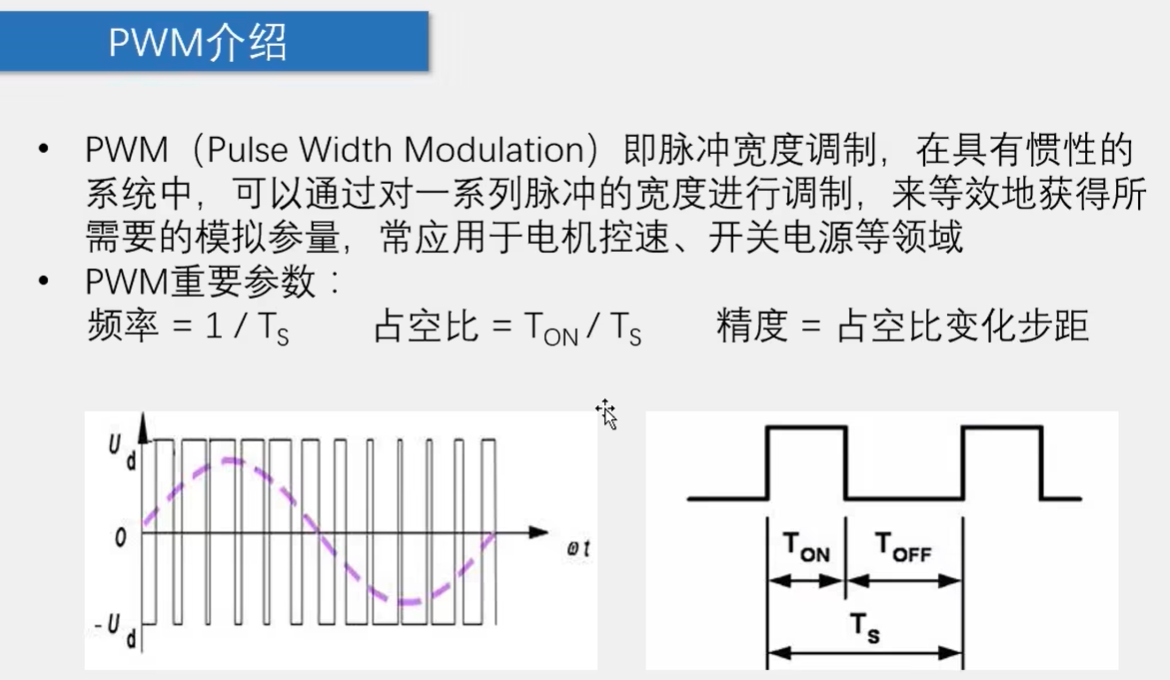

1.直流电机驱动(PWM)

2.LED呼吸灯&直流电机调速

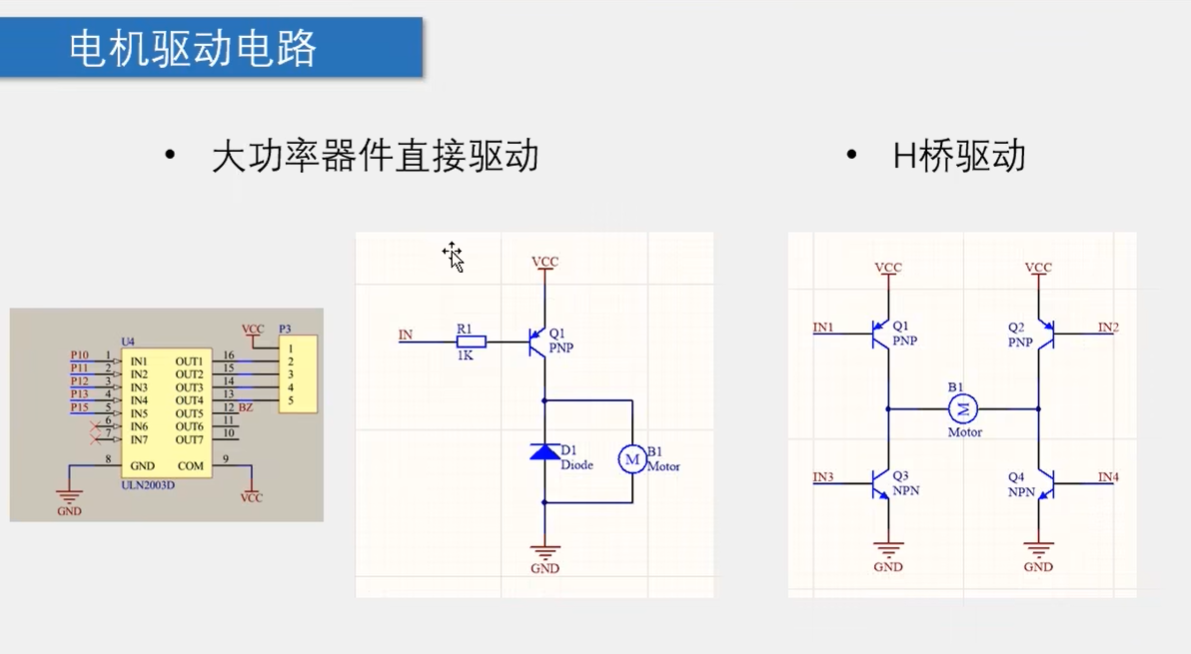

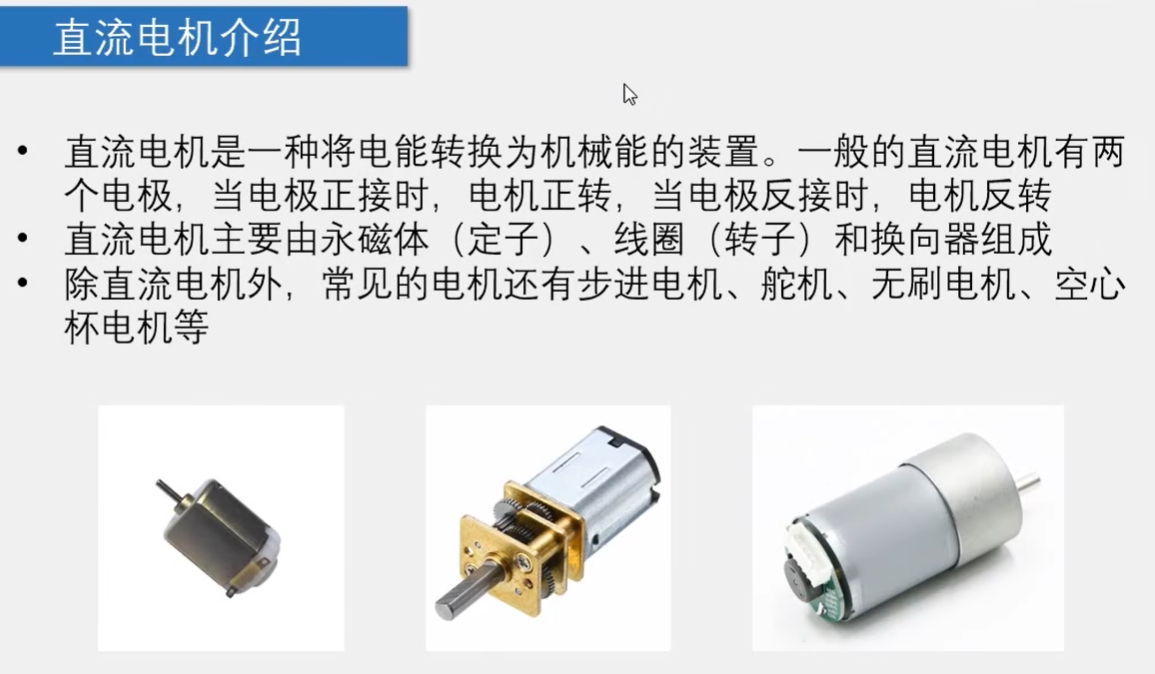

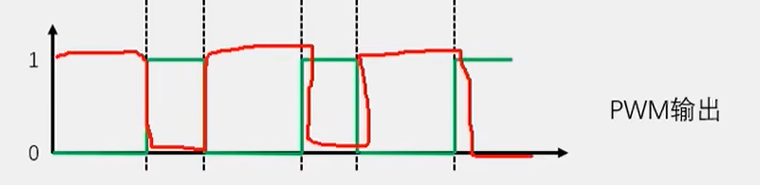

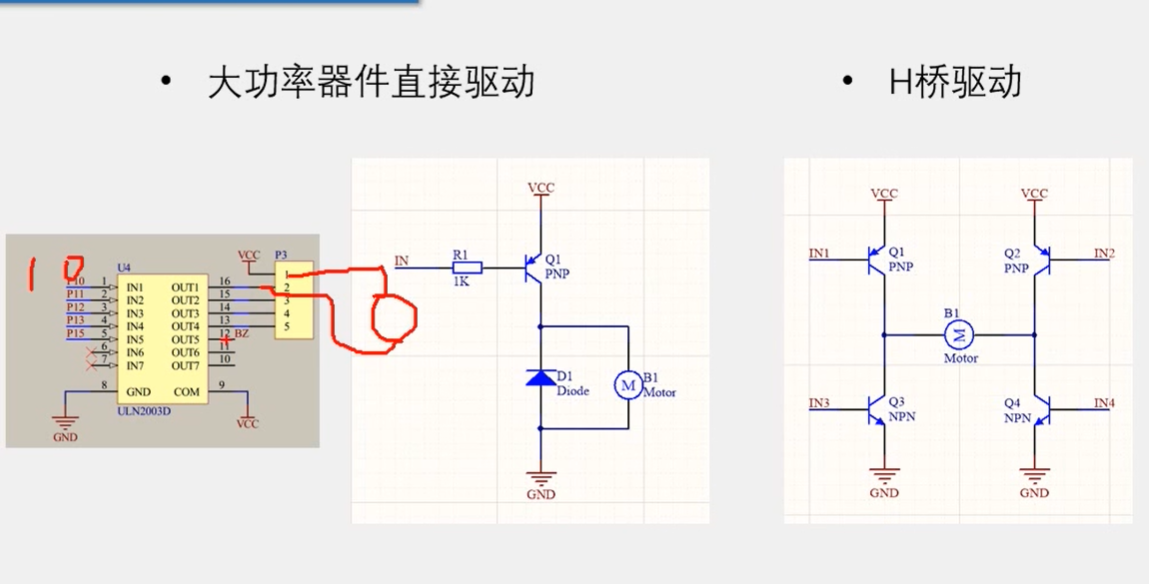

1.直流电机驱动(PWM)

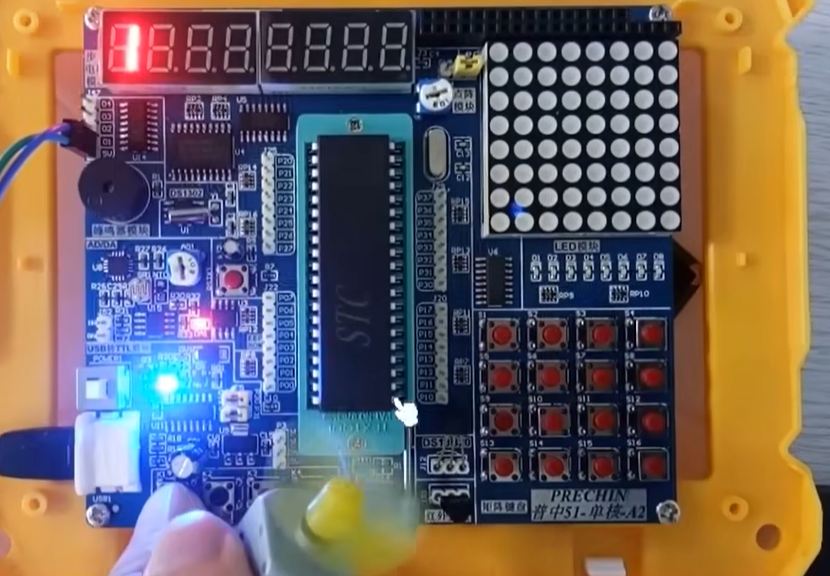

让他转的快一些让他转2us停1us

2.LED呼吸灯&直流电机调速

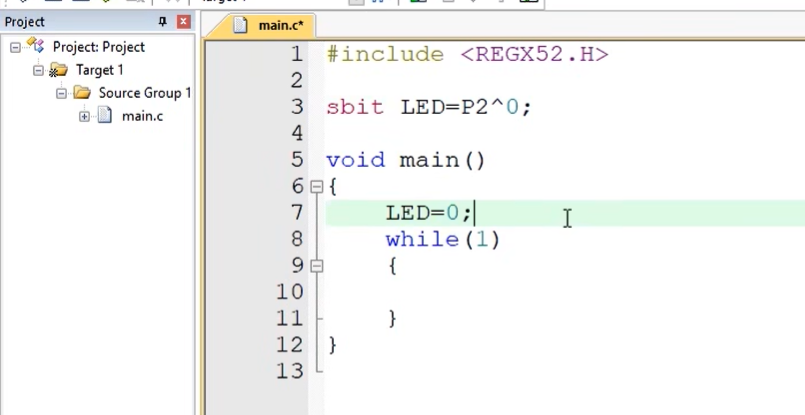

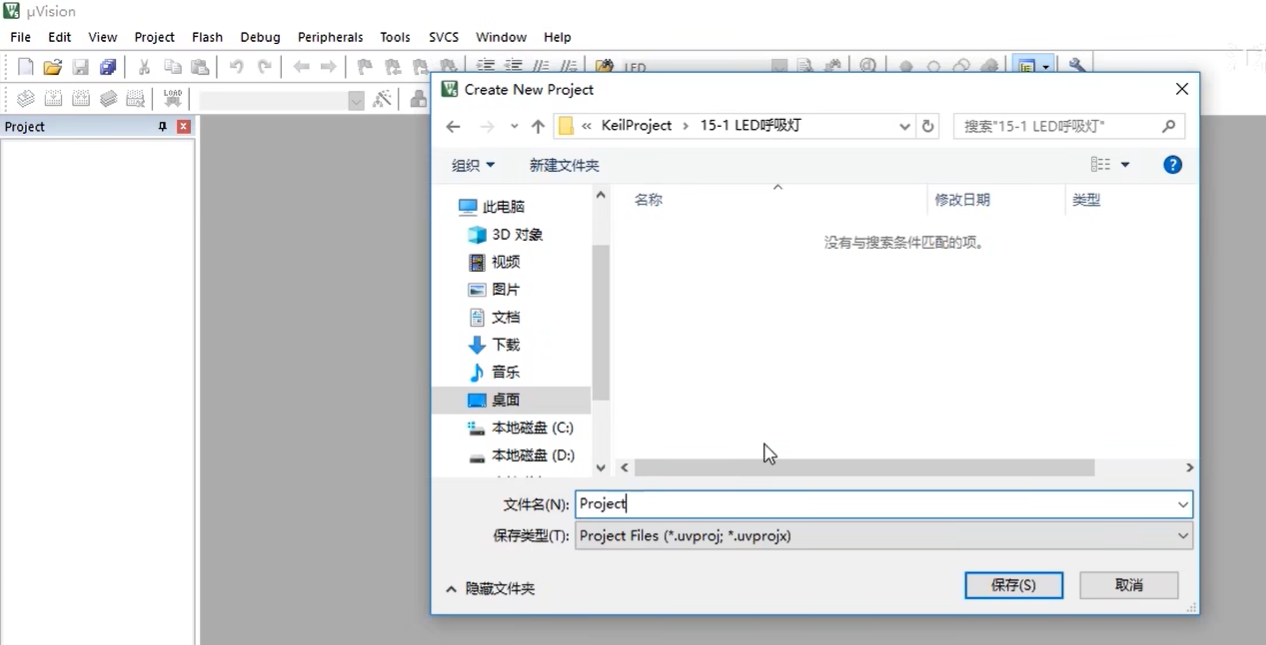

点亮一个LED:

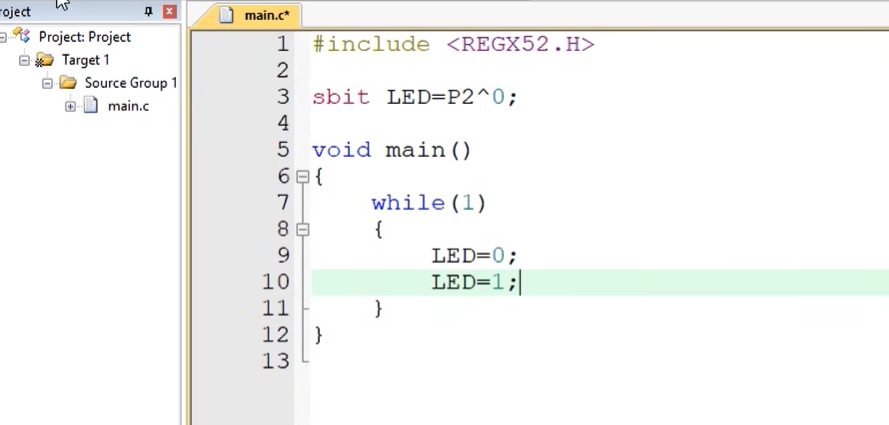

在循环里:点亮熄灭

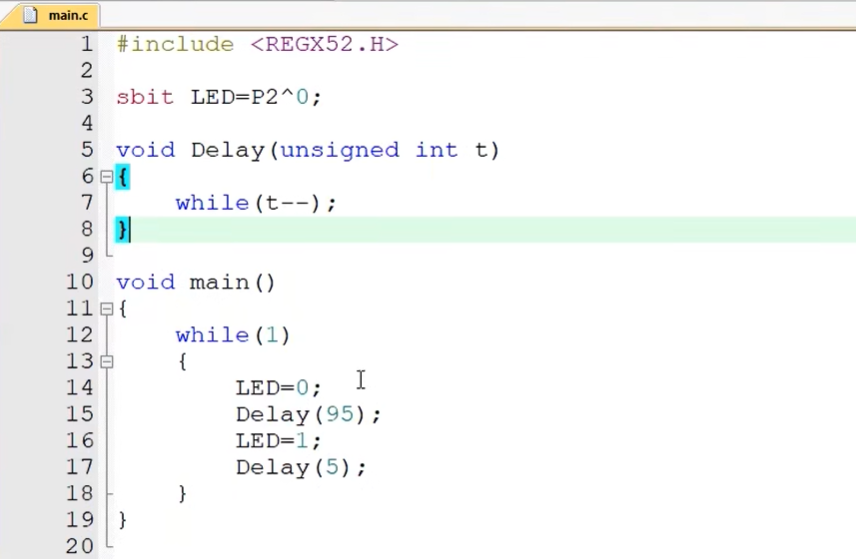

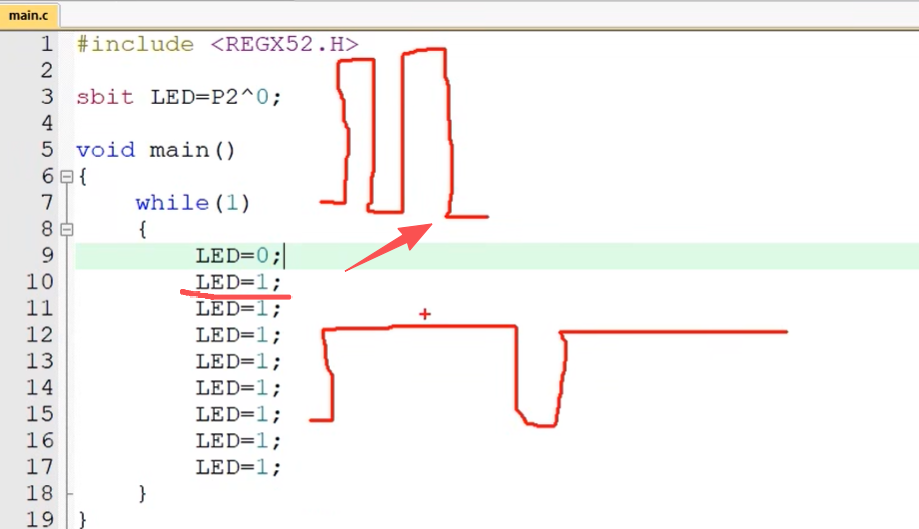

显示暗一些:

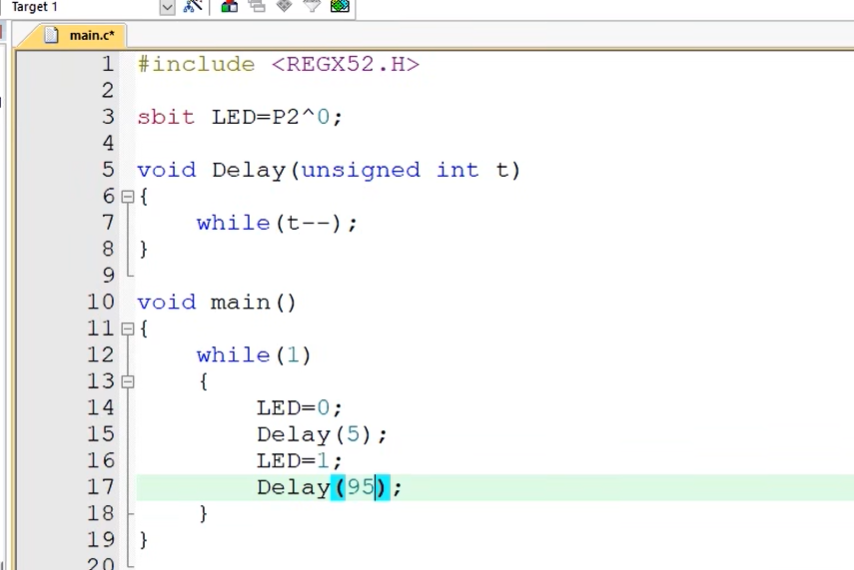

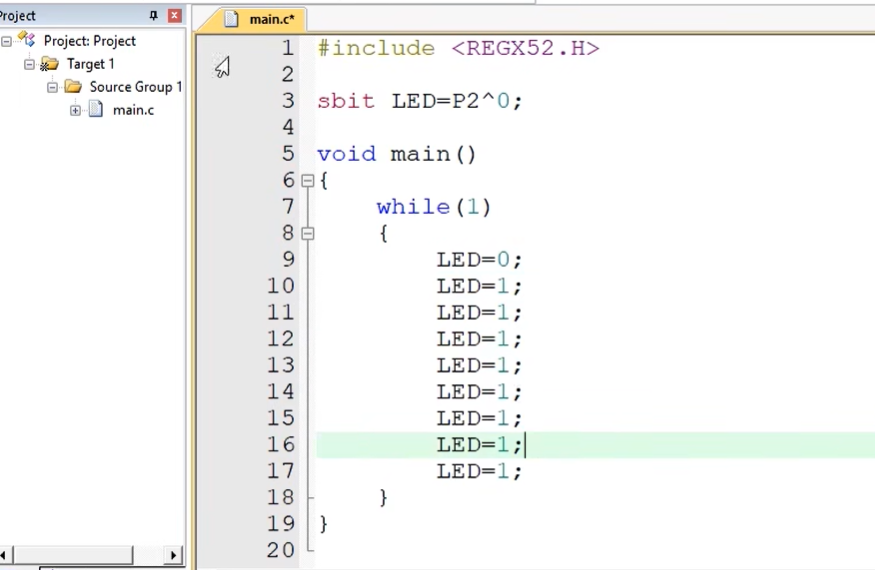

让灭的时间调长一些:

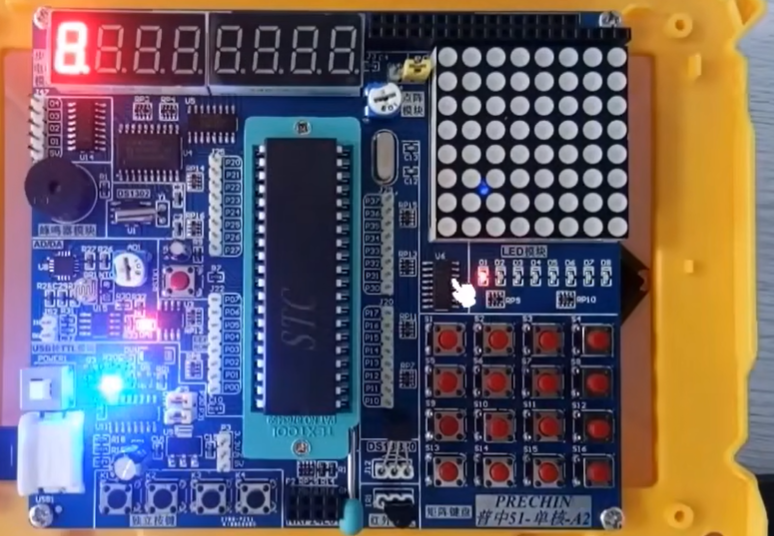

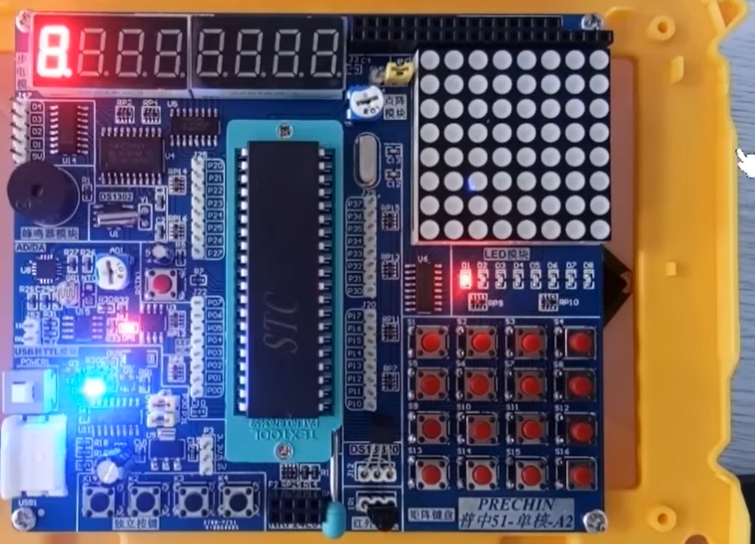

灯变的更暗了

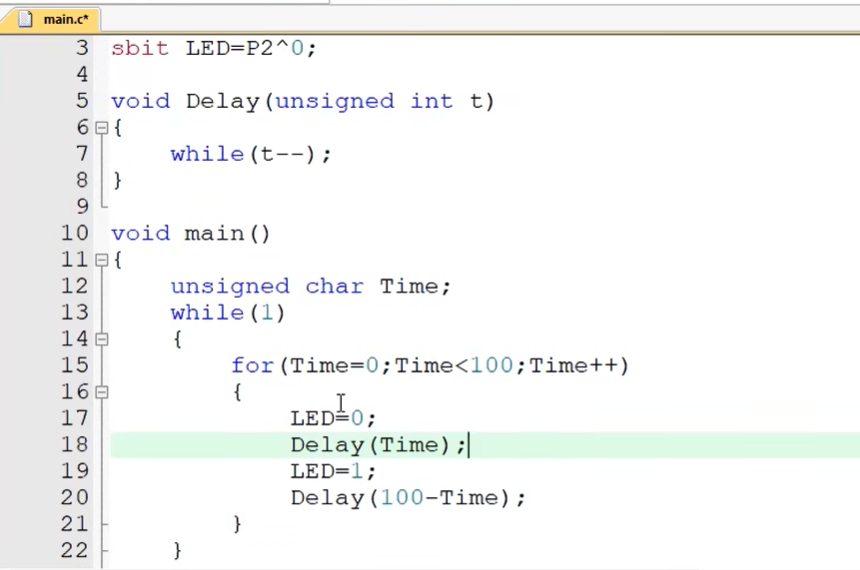

写一个快的延时函数:

亮度由低到高变化,变化比较快

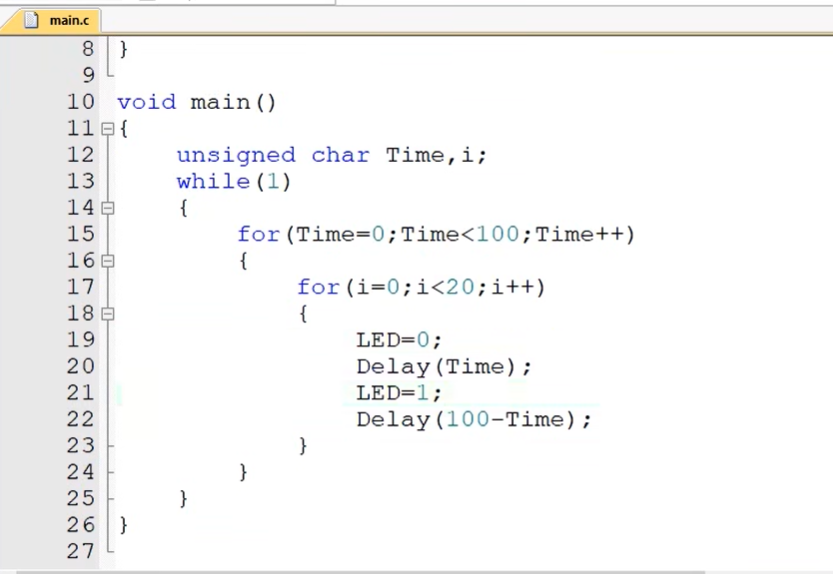

再加一层循环,就明显了

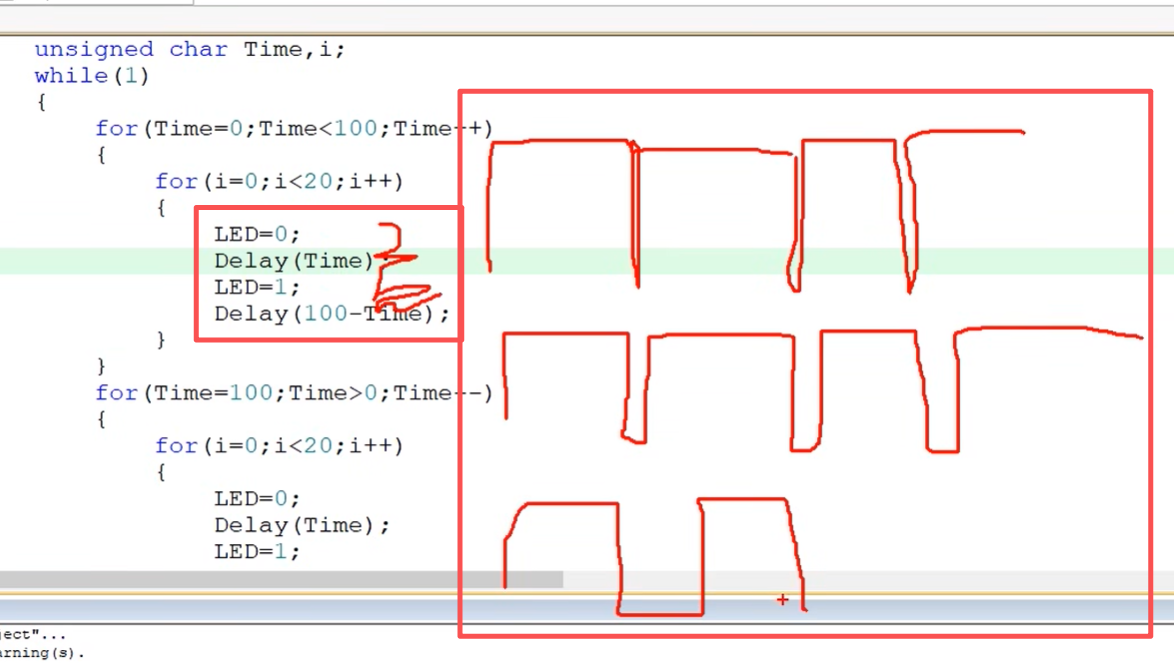

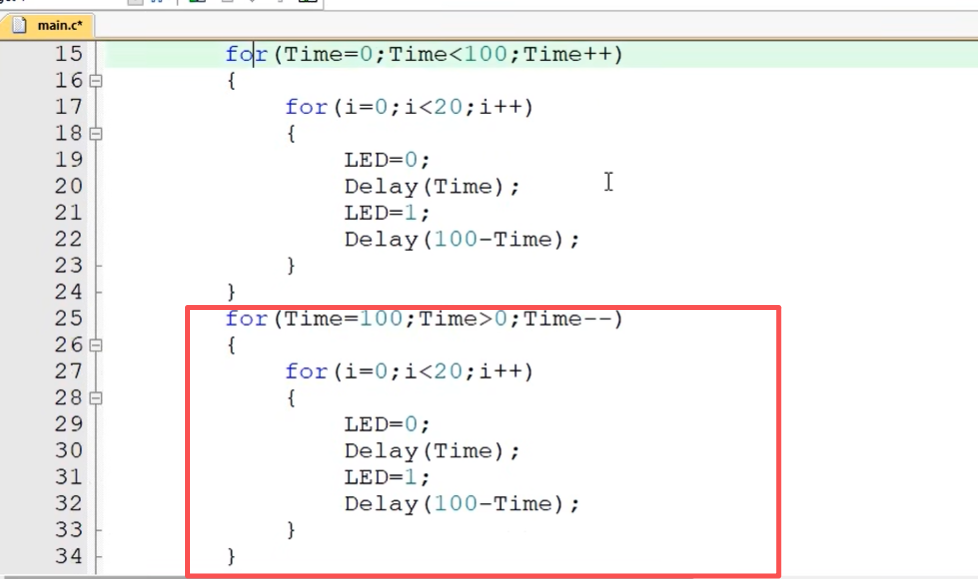

在加个循环从大到小:亮度从高到底:

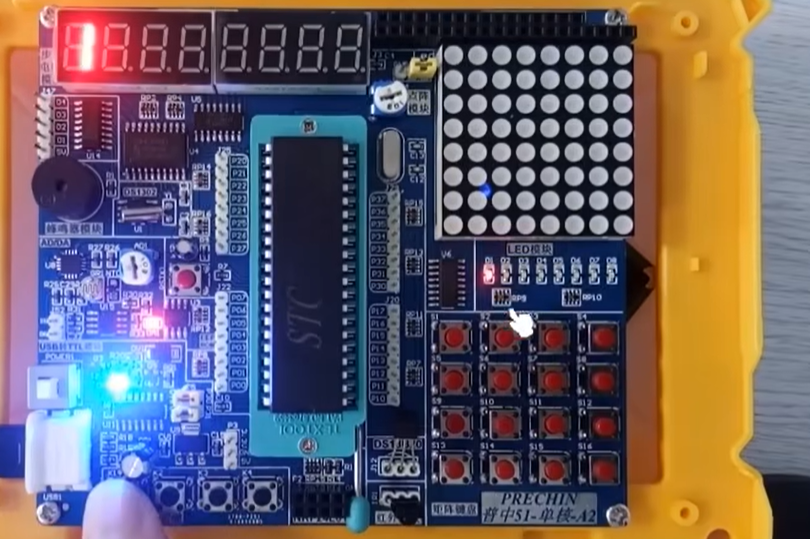

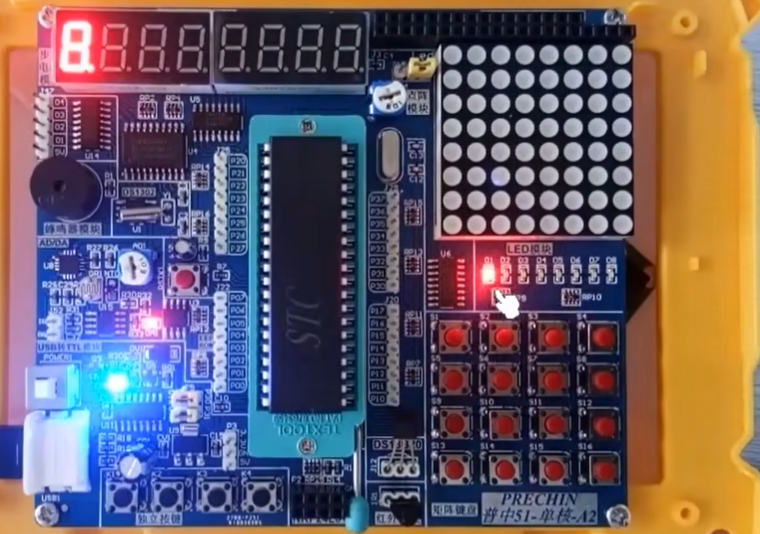

先亮度低到高,然后高到底:就实现了呼吸灯效果。

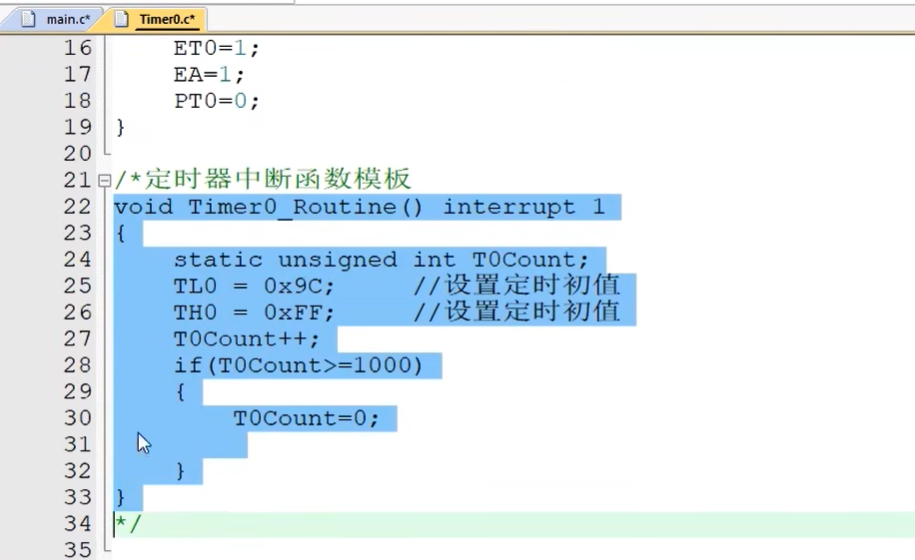

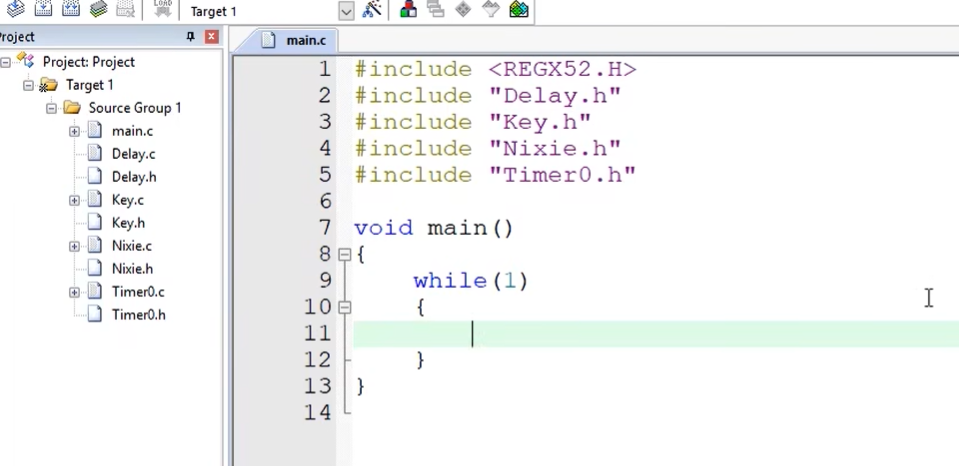

上面写的是在主函数中,占用主进程的,下面用定时器的方式实现

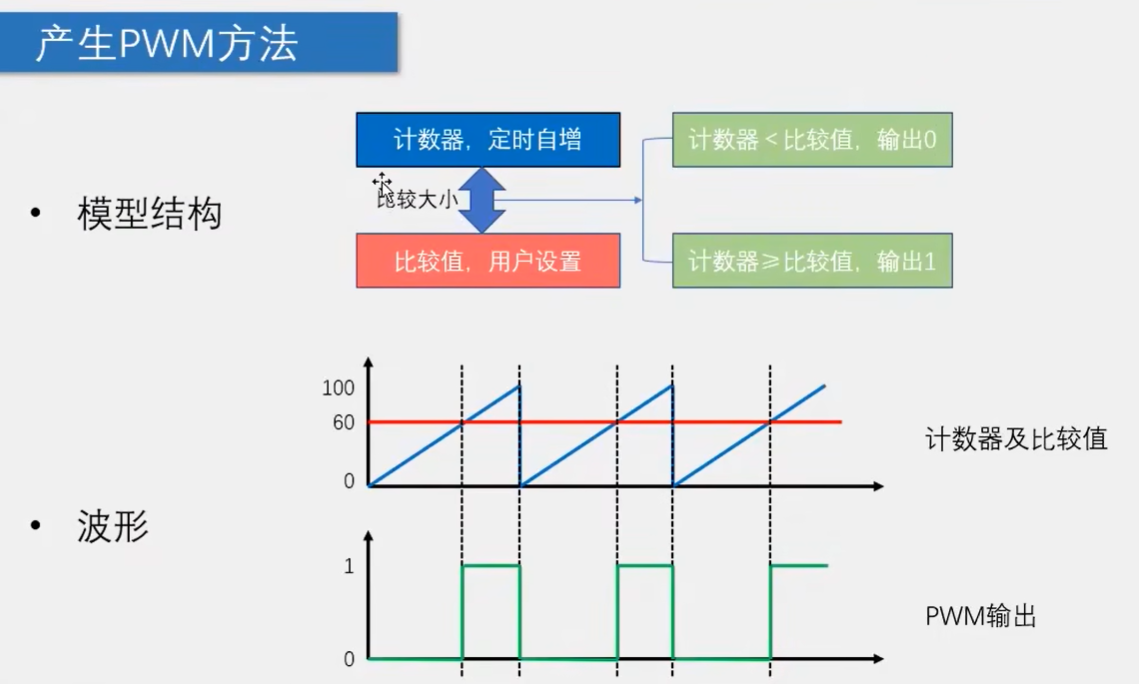

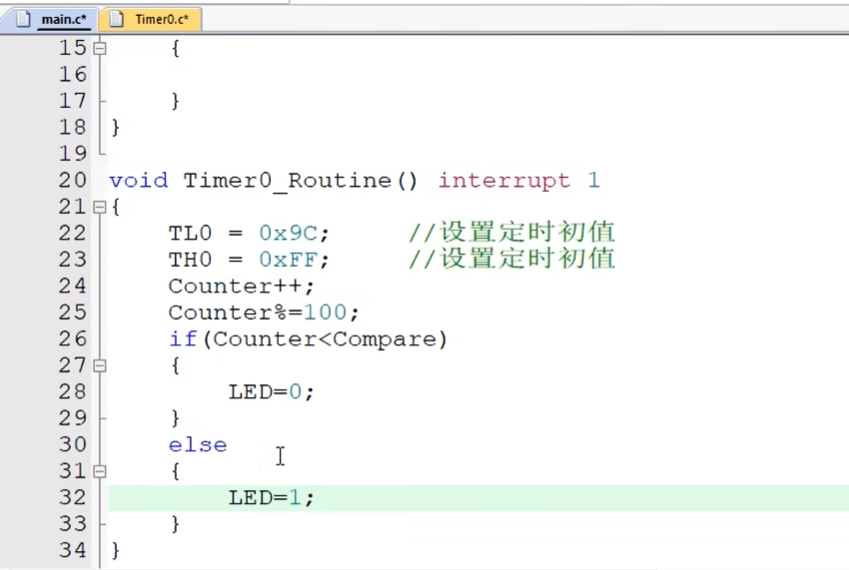

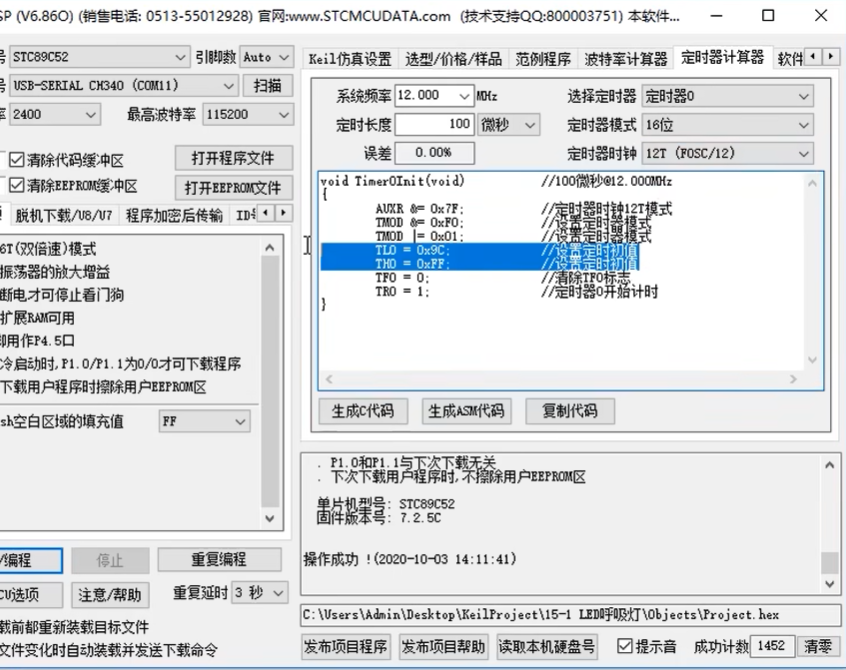

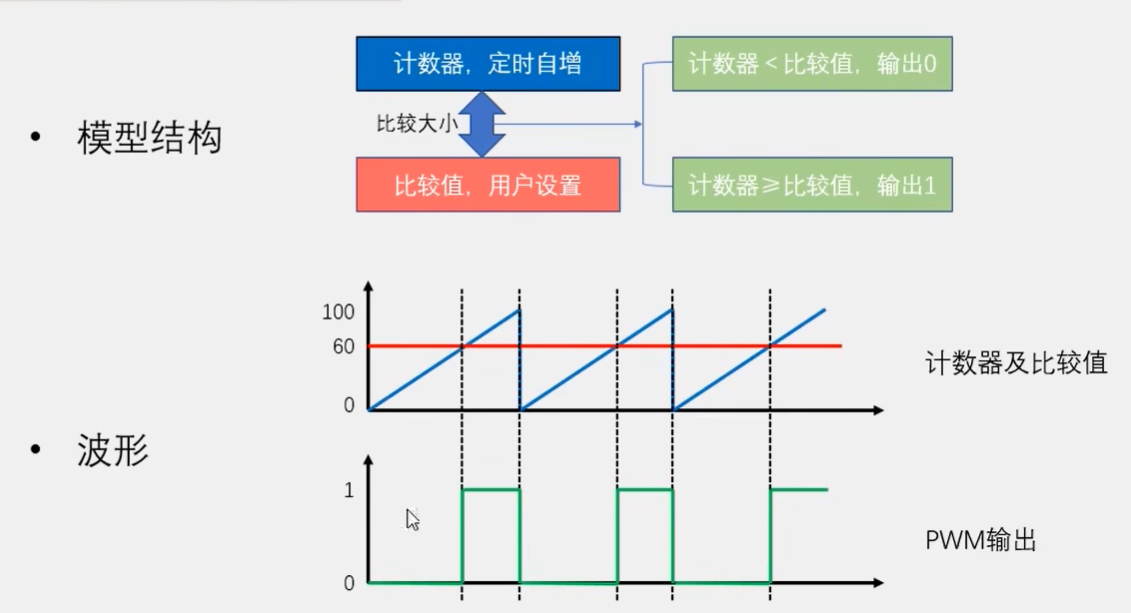

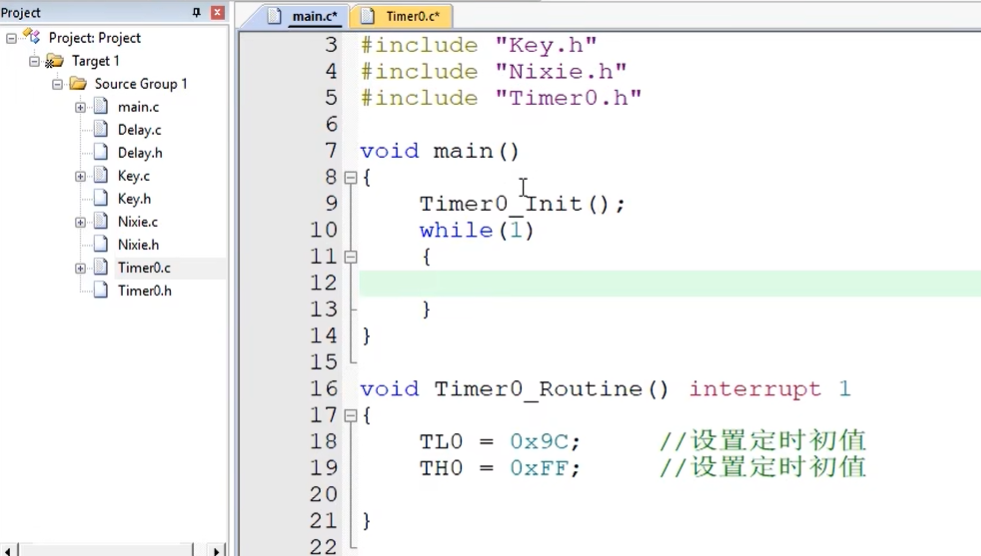

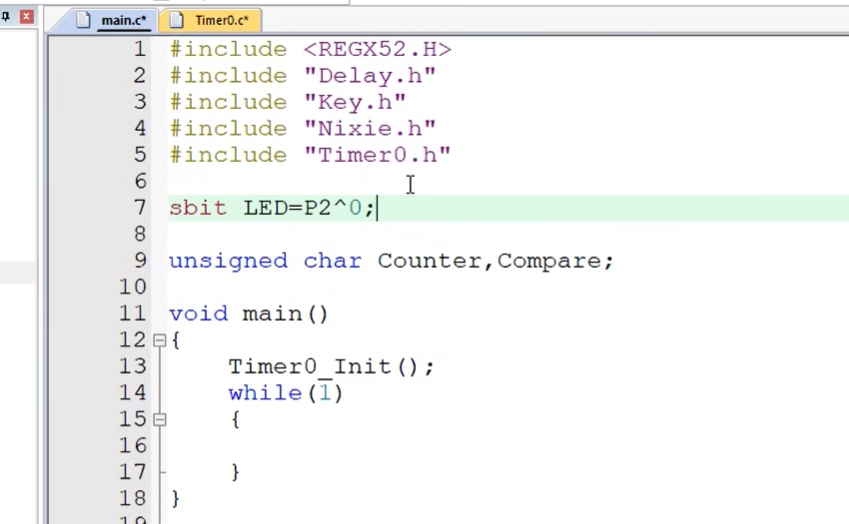

下面用定时器,反转PWM

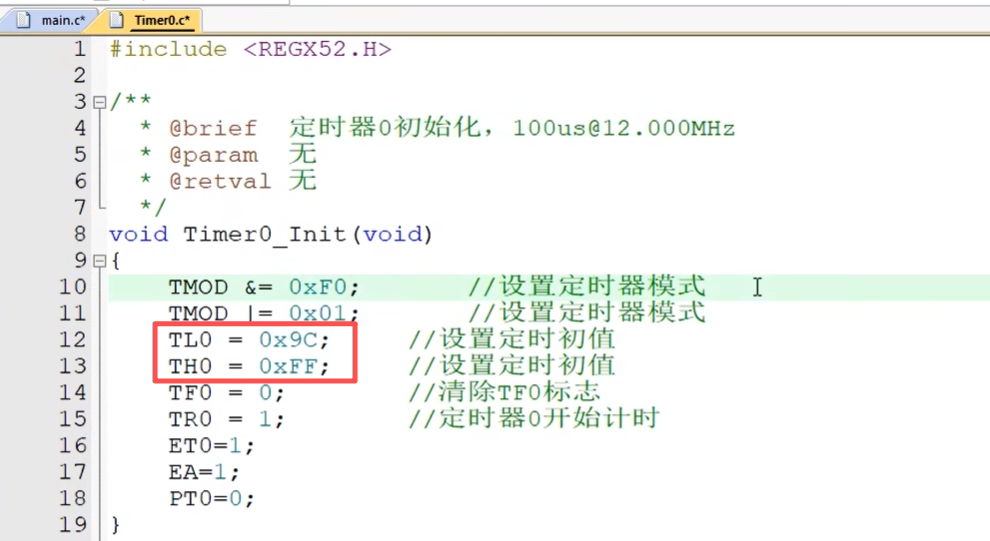

定时器改快一点:

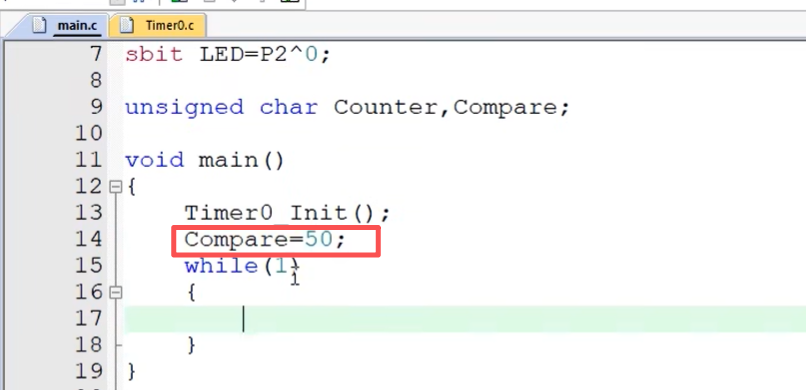

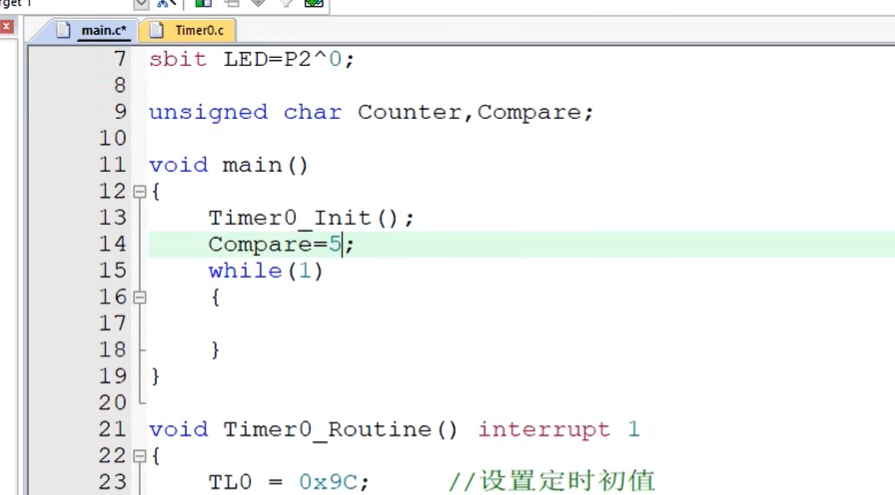

比较值设置的越大,低电平的时间越长,会越亮

设置小一些,低电平的时间越短,就会变暗

用了定时器,主循环,就可以做些其他事情

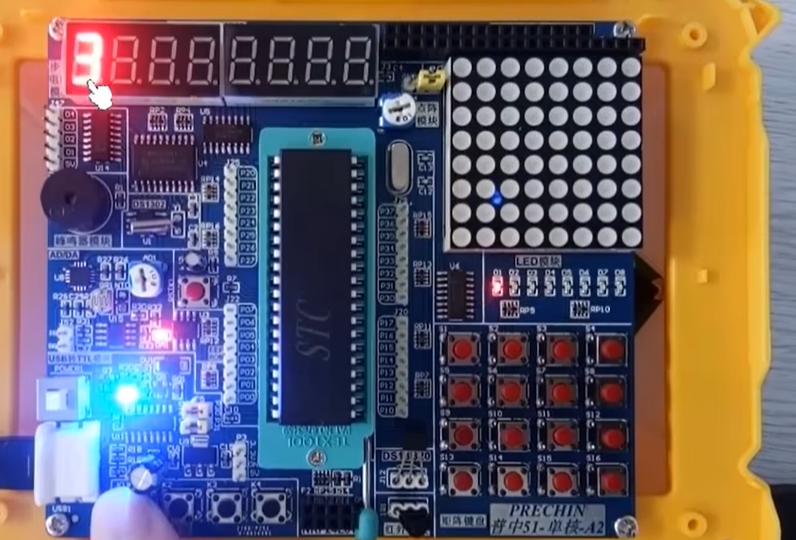

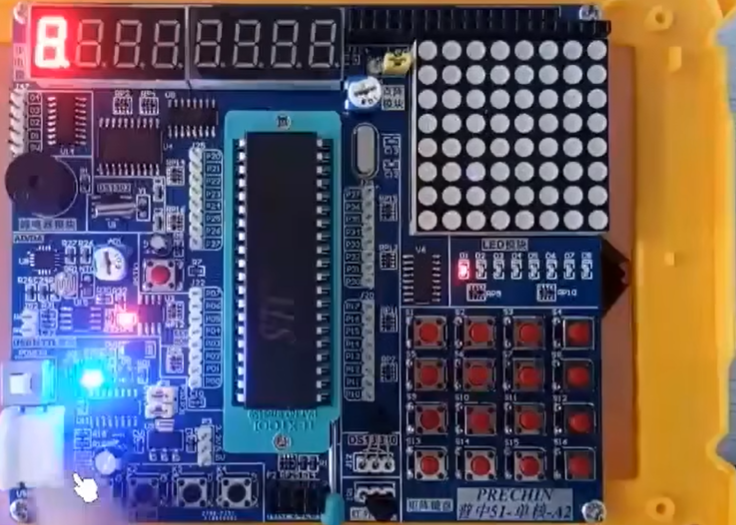

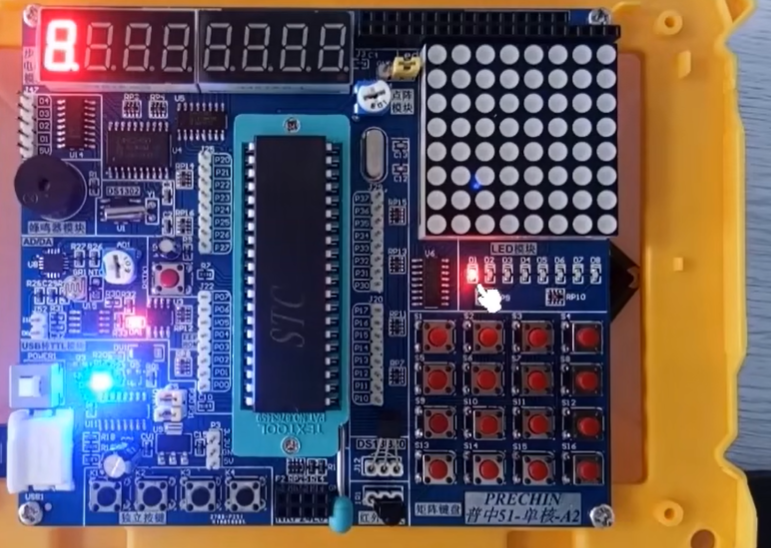

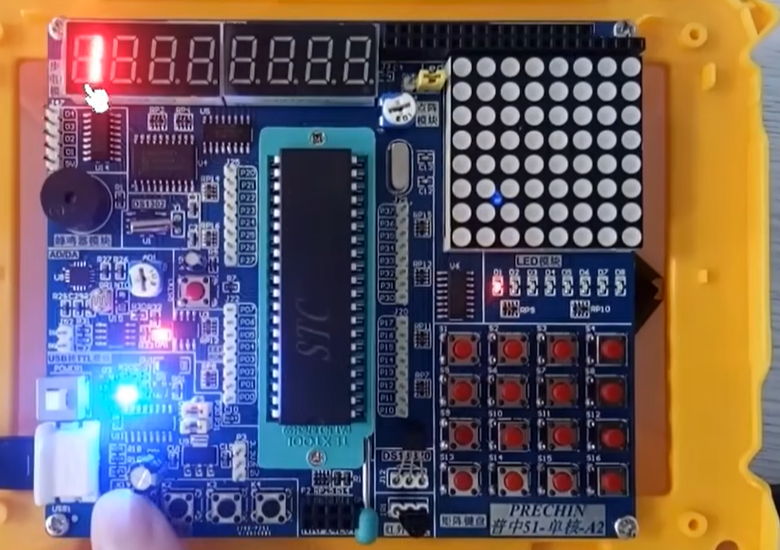

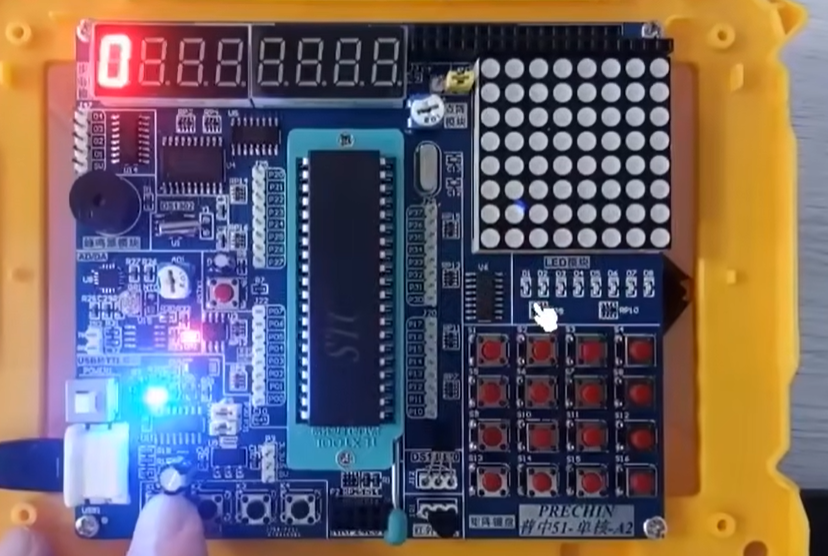

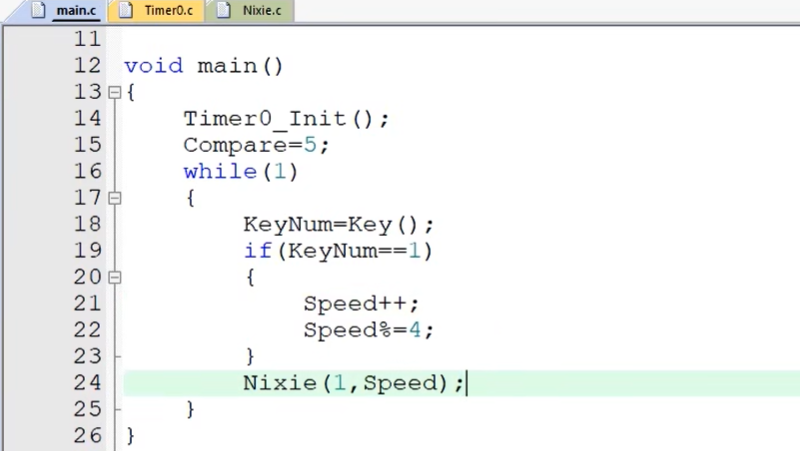

按下按键1:

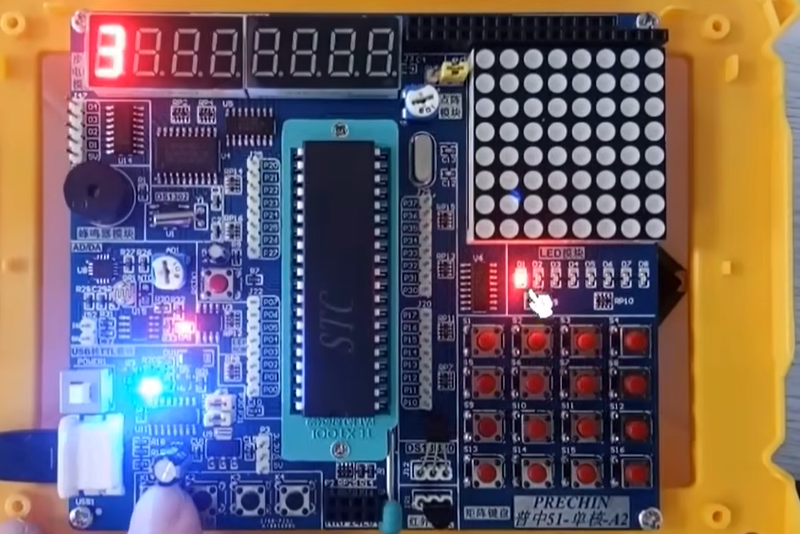

按3下就会变成0

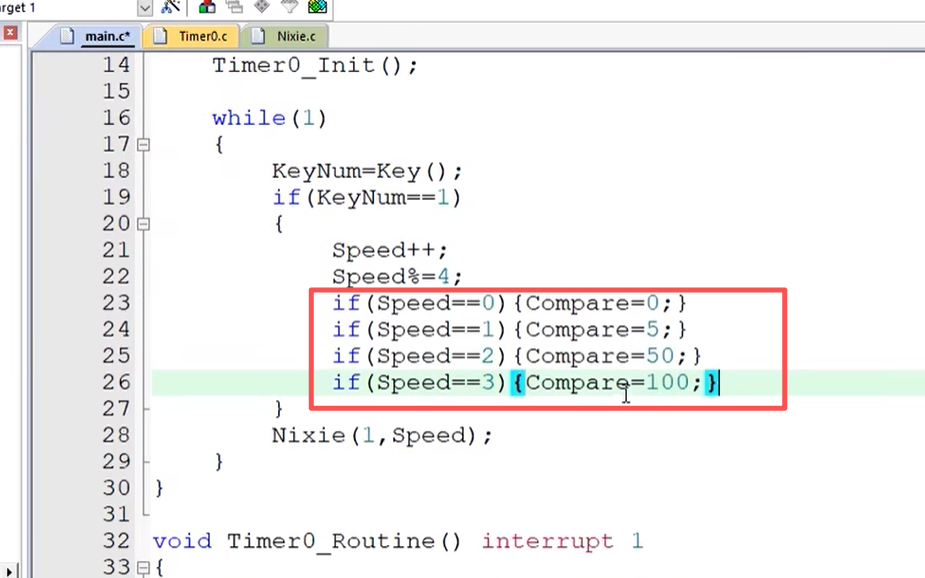

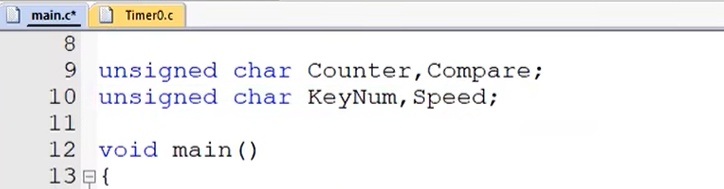

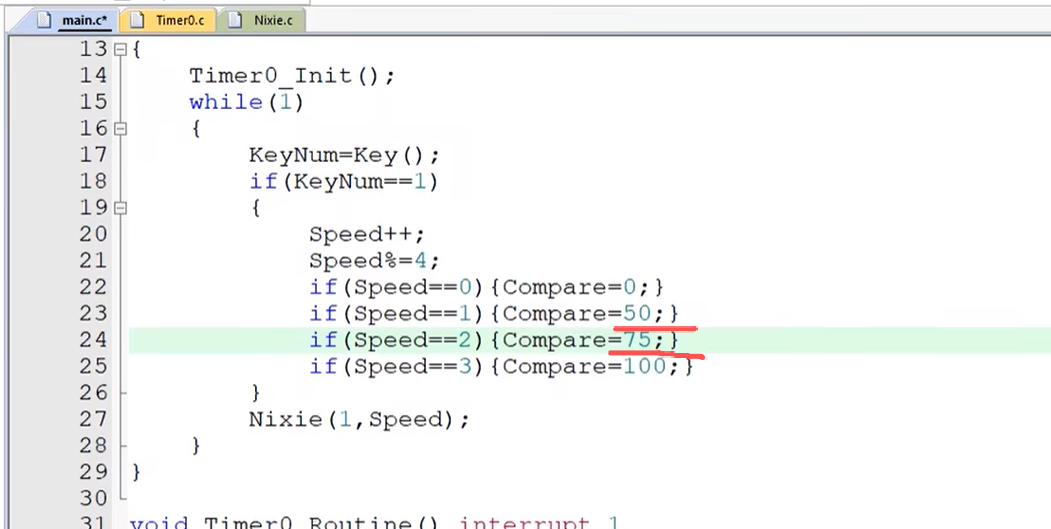

通过改变speed可以实现改变compare的值,进而改变亮度:

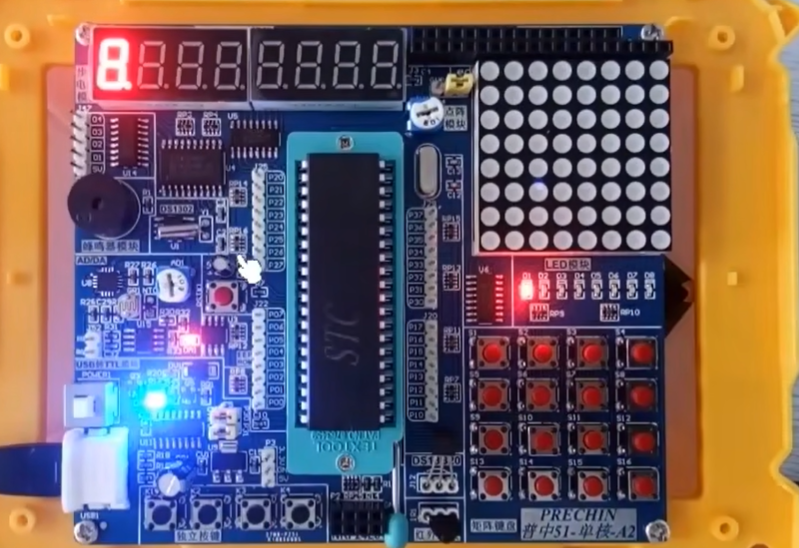

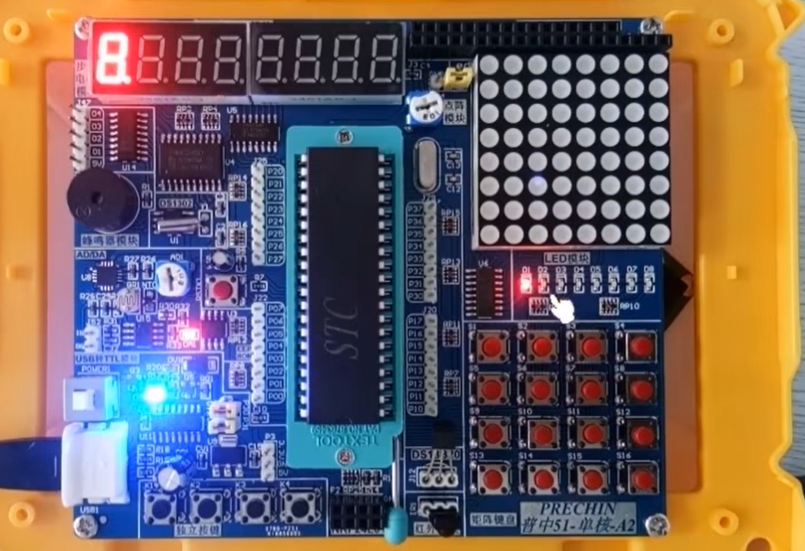

按下:

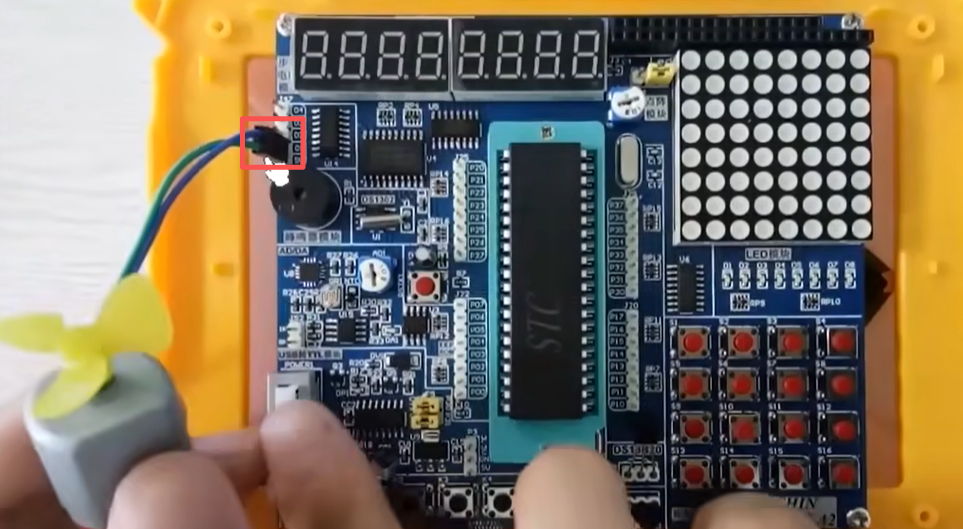

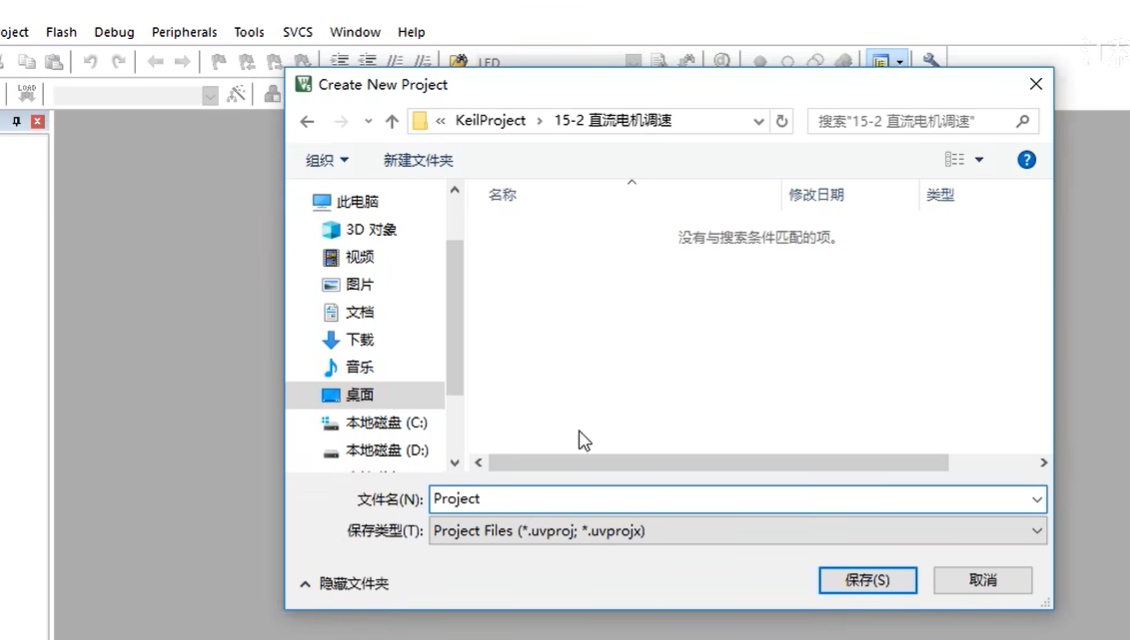

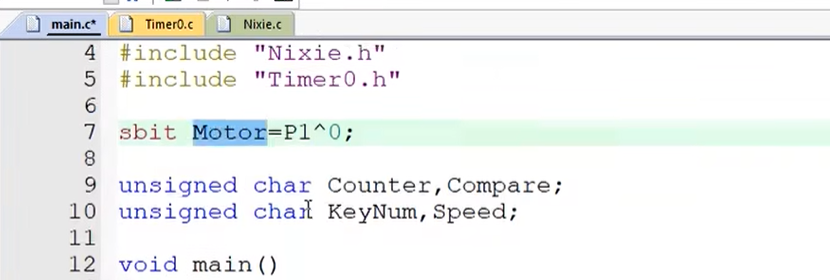

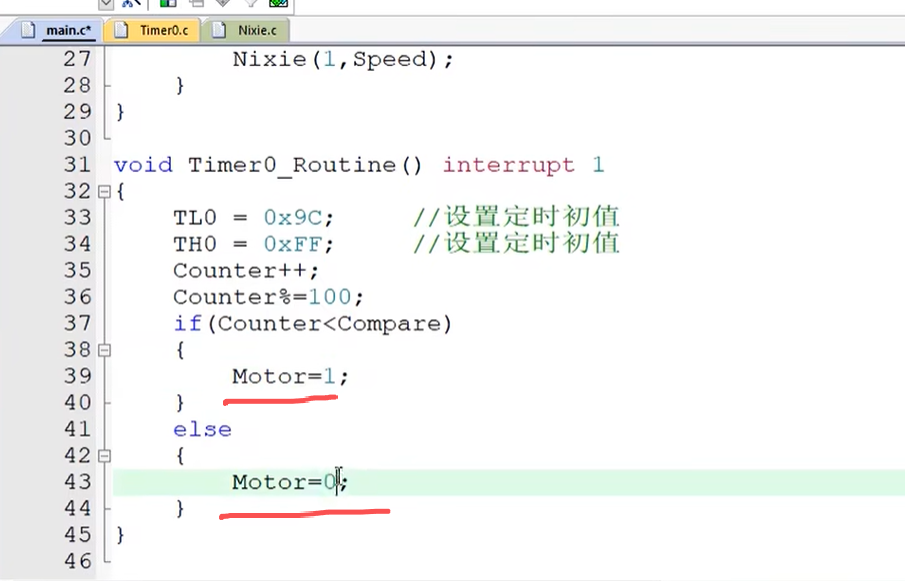

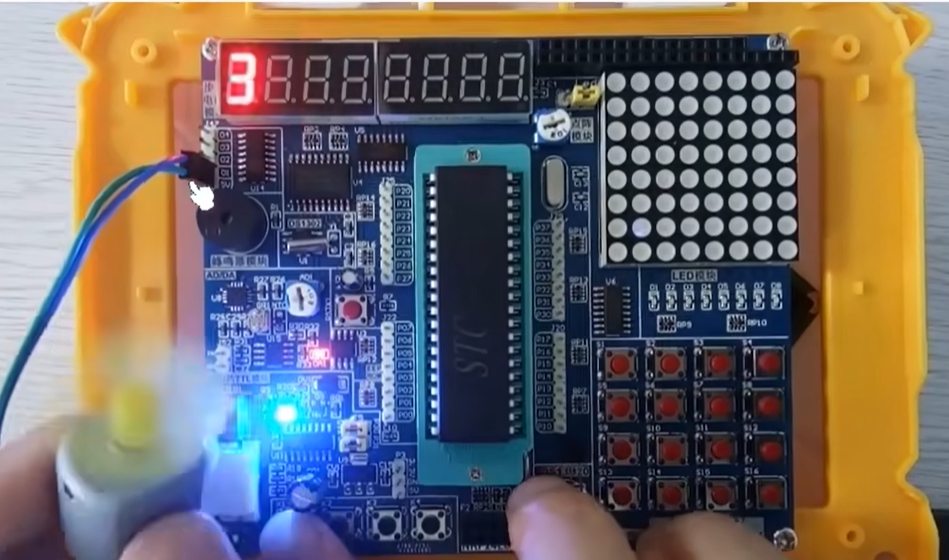

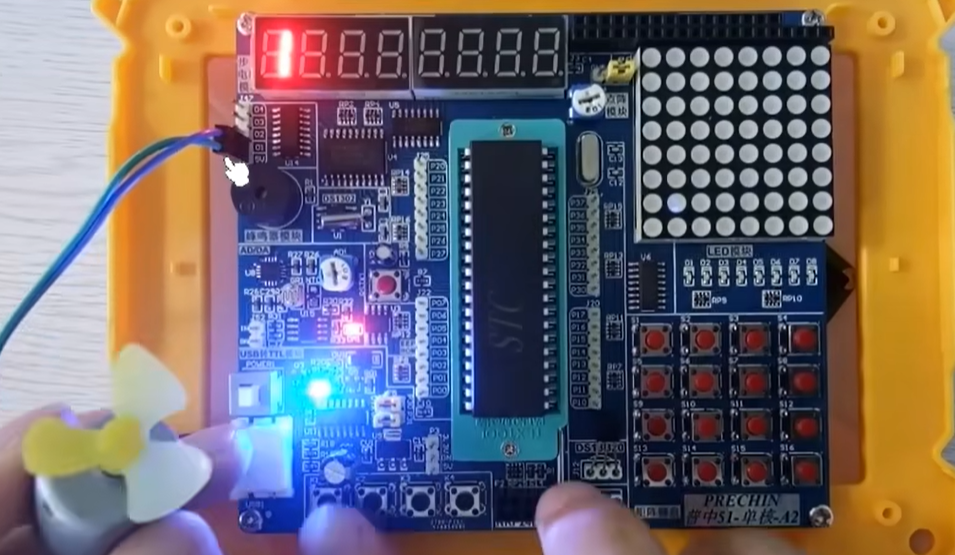

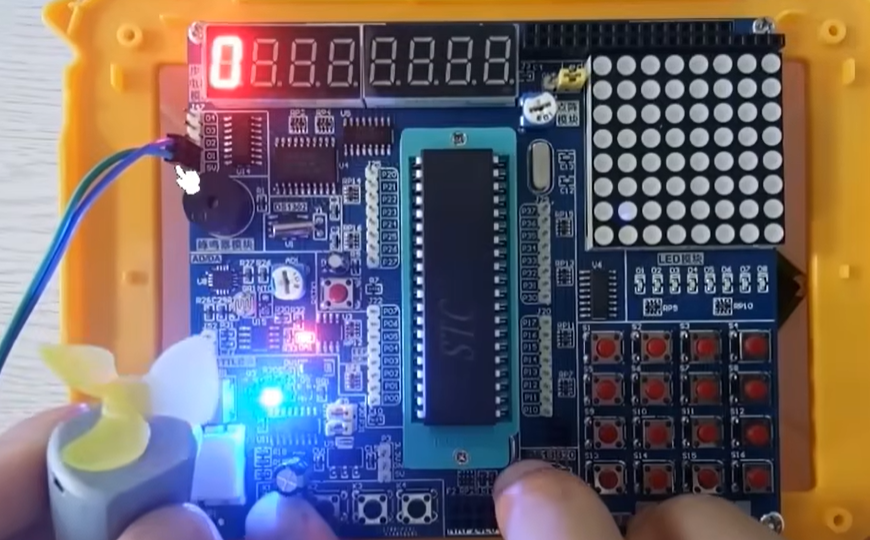

改成调电机:

电机的级性是反过来的,给1的时候电机转,需要把0和1换下位置

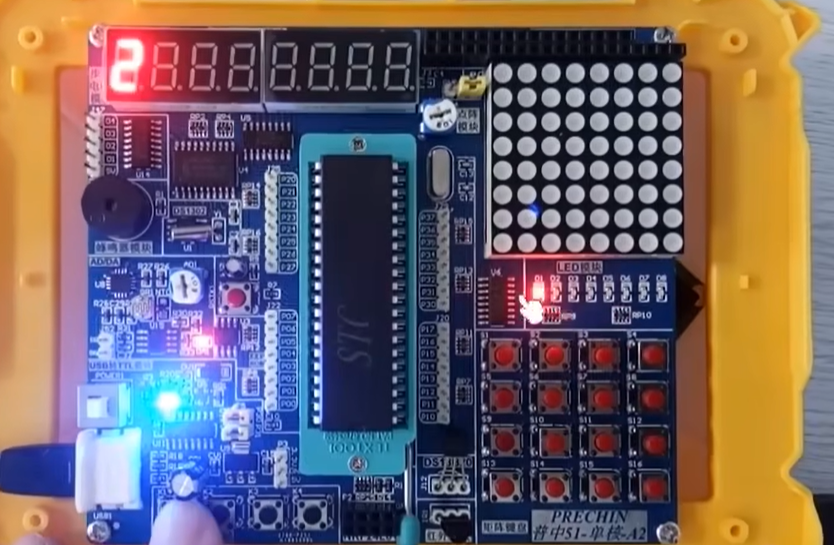

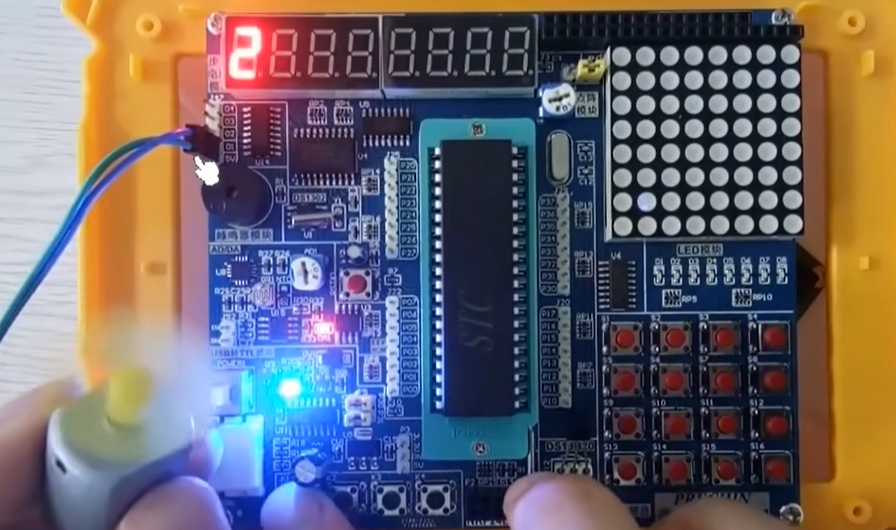

2的时候才转:

把1的值改大些:
