ARM嵌入式学习（十一）--- IMX6ULL时钟配置

不同于51单片机，IMX有着一套复杂的时钟系统。IMX考虑到不同的外设需要的时钟频率是不一样的。IMX使用的方法是分离出多个不同的时钟出来，分别加以处理 ，产生出多路不同频率时钟以提供给不同的外设使用。这个概念被称之为时钟树 ，这是因为无论哪种Soc通常都是由一个Soc外部的晶体振荡器提供最基本的频率，之后通过Soc内部复杂的电路进行分离的。形式上很像一棵树的样子，所以被称为时钟树。在开始介绍IMX的时钟之前，我们必须先搞清楚这个概念：PLL、PFD和divider：锁相环和分频器。

PLL(Phase Locked Loop)锁相环：

**PLL是一种电路，简单来说就是用来倍频的特殊电路。**因为晶体振荡器从加工技术上来说压根做不到1GHZ这样高的频率，我们使用的开发板上使用的只是一个24MHz的晶体振荡器，通过PLL把一个低频升到较高的一个频率

PFD和分频器：

PFD ：Phase Fractional Dividers，即相位分数分频器 ，我们可以理解为先倍频，再分频然后输出

分频器，顾名思义，和PLL的作用是相反的，它能够把一个高频降低成一个低频。可以把分频器理解为输入的频率需要除以一个数再输出。100MHz经过4分频之后就变成了25MHz。

二、I.MX6U 的所有外设时钟源

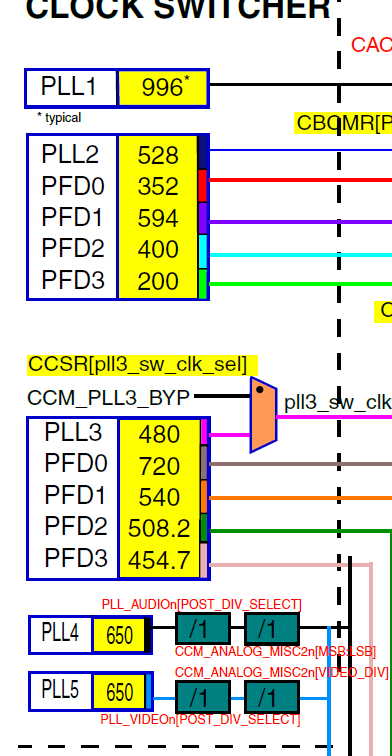

从我们的开发板参考手册可以看出，我们的硬件有7路PLL和8路PFD

注意：PLL6和PLL7在这个图上没有标注出来，因为PLL6和PLL7是为特定外设服务的专用锁相环，没有像PLL2和PLL3那样分出多路PFD（分数分频器）去供给系统总线或通用外设，因此在很多概述性的框图中被省略了，这里只做简单的介绍

黄色框里面的数值是官方给的建议值，除了PLL1之外，我们就按这个建议值来配置

简要介绍一下每路的PLL和PFD：

1. ARM_PLL（PLL1）：

此路 PLL 是供 ARM 内核使用的，ARM 内核时钟就是由此 PLL生成的，此 PLL 通过编程的方式最高可倍频到 1.3GHz。

2. 528_PLL(PLL2)：

此路 PLL 也叫做 System_PLL，此路 PLL 是固定的 22 倍频，不可编程修改。因此，此路 PLL 时钟=24MHz * 22 = 528MHz，这也是为什么此 PLL 叫做 528_PLL 的原因。此 PLL 分出了 4 路 PFD，分别为：PLL2_PFD0~PLL2_PFD3，这 4 路 PFD 和 528_PLL共同作为其它很多外设的根时钟源。通常 528_PLL 和这 4 路 PFD 是 I.MX6U 内部系统总线的时钟源，比如内处理逻辑单元、DDR 接口、NAND/NOR 接口等等。

3.USB1_PLL(PLL3)：

此路 PLL 主要用于 USBPHY，此 PLL 也有四路 PFD，为：PLL3_PFD0~PLL3_PFD3，USB1_PLL 是固定的 20 倍频，因此 USB1_PLL=24MHz *20=480MHz。USB1_PLL 虽然主要用于USB1PHY，但是其和四路PFD 同样也可以作为其他外设的根时钟源。

4.AUDIO_PLL(PLL4)：

此路 PLL 用于音频相关的外设，此路 PLL 的倍频可以调整，PLL的输出范围同样也是 650MHz~1300MHz，此路 PLL 在最终输出的时候也可以进行分频，可选1/2/4 分频。

7 路 PLL，I.MX6U 的所有外设时钟源都是从这 7 路 PLL 和有些 PLL 的PFD 而来的，这些外设究竟是如何选择 PLL 或者 PFD 的？这个问题就需要参考第18章，第629~630的设备树框图。这个图看起来很复杂的样子，我们来简单分个类。

5.VIDEO_PLL(PLL5)：

此路 PLL 用于显示相关的外设，比如 LCD，此路 PLL 的倍频可以调整，PLL 的输出范围在 650MHz~1300MHz。此路 PLL 在最终输出的时候还可以进行分频，可选 1/2/4/8/16 分频

6.ENET_PLL(PLL6)：

此路 PLL 固定为 (20+5/6)* 倍频，因此 ENET_PLL=24MHz * (20+5/6) = 500MHz。此路 PLL 用于生成网络所需的时钟，可以在此 PLL 的基础上生成 25/50/100/125MHz的网络时钟。

7.USB2_PLL(PLL7）：

此路 PLL是给 USB2PHY 使用的。同样的，此路 PLL 固定为 20 倍频，因此也是 480MHz。此PLL其实相当于是USB1 PLL的旁路输出，一般是用于检测的。

三、时钟源设置

在默认配置下 I.MX6U 工作频率为 396MHz。我们之前的程序就运行在这个频率下。但是I.MX6U 系列标准的工作频率为 528MHz，有些型号甚至可以工作到 696MHz。其它的外设时钟我们也设置到官方在图上给的建议值。

1.PLL1设置（ARM_PLL）

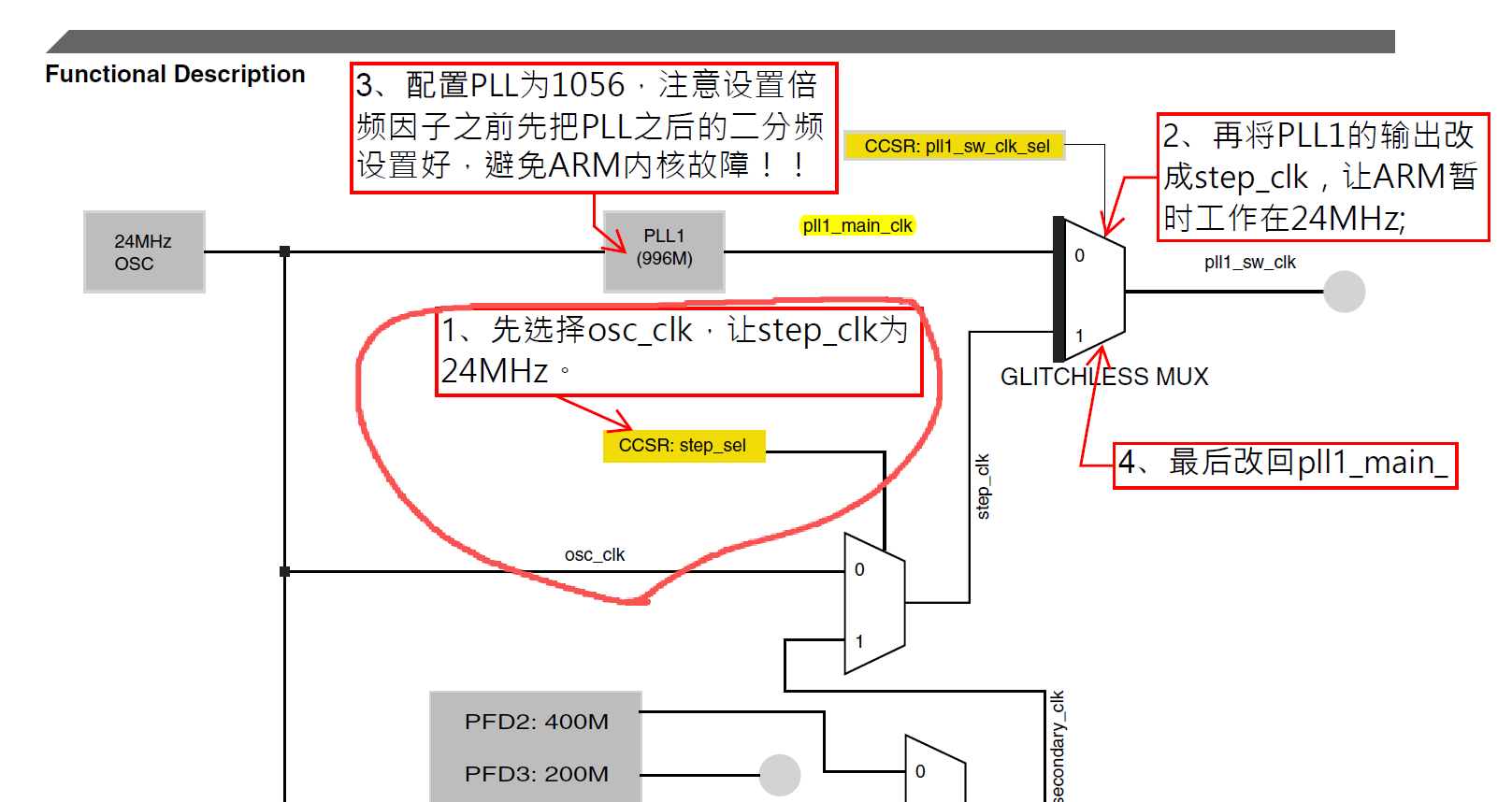

分为四步：

（1）切换时钟源

在修改 PLL1 时钟频率前，我们需要先将内核时钟源改为其他的时钟源 ，因为PLL1是给ARM内核提供时钟的，在切换时钟时ARM内核有可能会由于时钟不稳定导致停摆。这里，PLL1 可选择的，我们可以先把PLL1切换到另外一个时钟源上，之后设置完528MHz之后再切换回来。

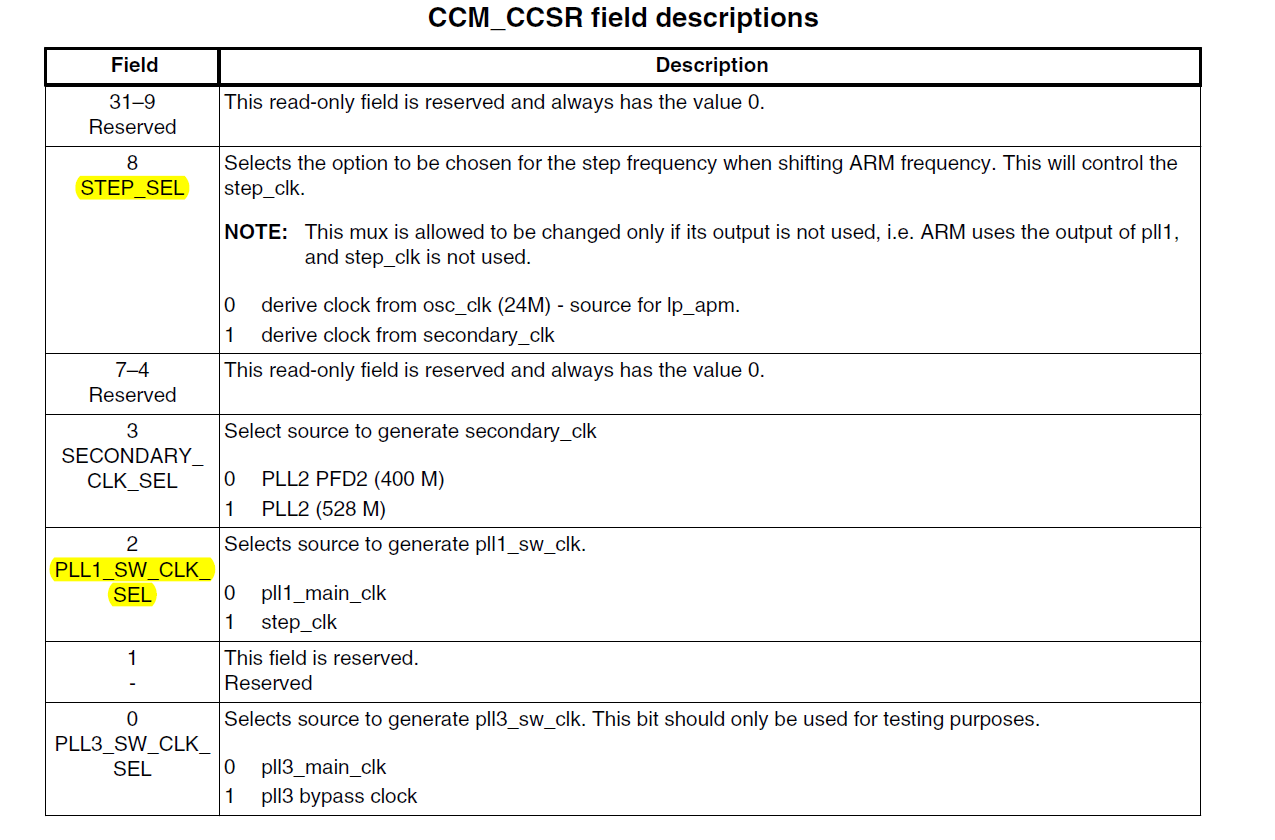

根据手册知道CCSR寄存器，切换时钟源：

代码为：

复制代码

    //切换时钟源
    CCM->CCSR &=~(1<<8);
    CCM->CCSR |= (1<<2);

（2）设置二分频：

为什么要先设置二分频在修改PLL1的值呢？

因为：当你修改PLL的倍频因子（比如从默认的396MHz改到1056MHz）后，硬件需要一段时间（通常几十到几百微秒）来完成"锁定"。

在这个锁定过程中，PLL的输出频率并非从396MHz平滑地上升到1056MHz 。它可能会瞬间跳变到一个远高于目标值的频率（例如，在内部环路滤波和振荡器调整时，可能会短暂输出1.5GHz甚至更高），这个过高的频率就会直接冲进CPU，造成致命故障。

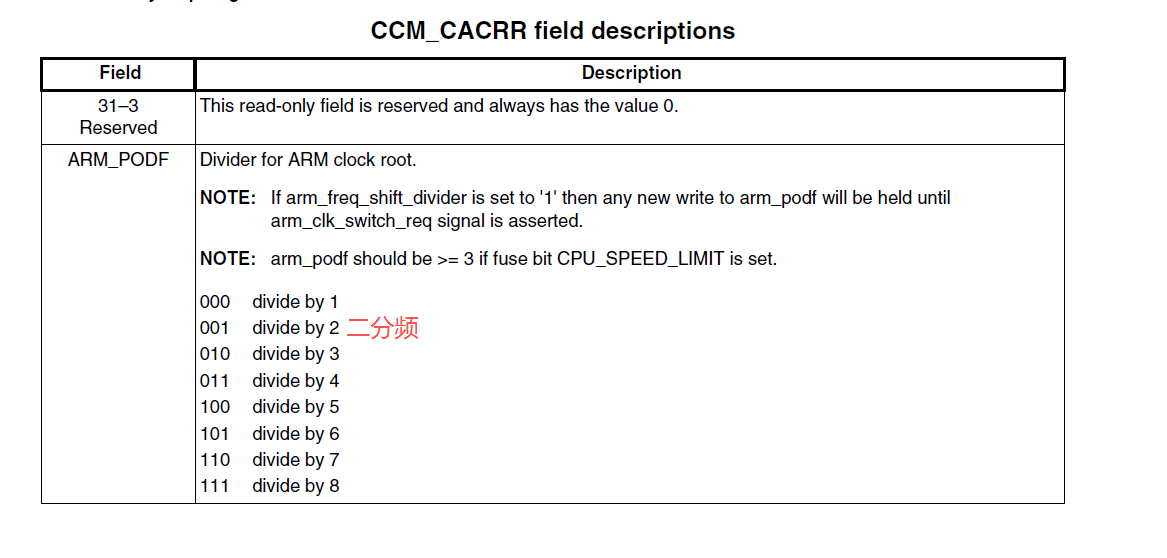

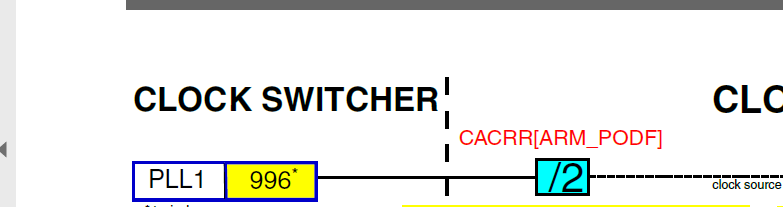

根据手册上的时钟树可以得知这个二分频寄存器的名字：CACRR[ARM_PODF]

查找手册：

配置二分频的代码为：

复制代码

    unsigned int tmp = CCM->CACRR;
    tmp &= ~( 0x7 << 0);   //后三位全部置为0
    tmp |= ( 1 << 0);      //设置为二分频
    CCM->CACRR = tmp;

注意：这里为什么定义一个tmp是因为如果在寄存器操作，需要写入两次才行，用tmp只需要一次写入，提高了效率

（3）配置PLL1

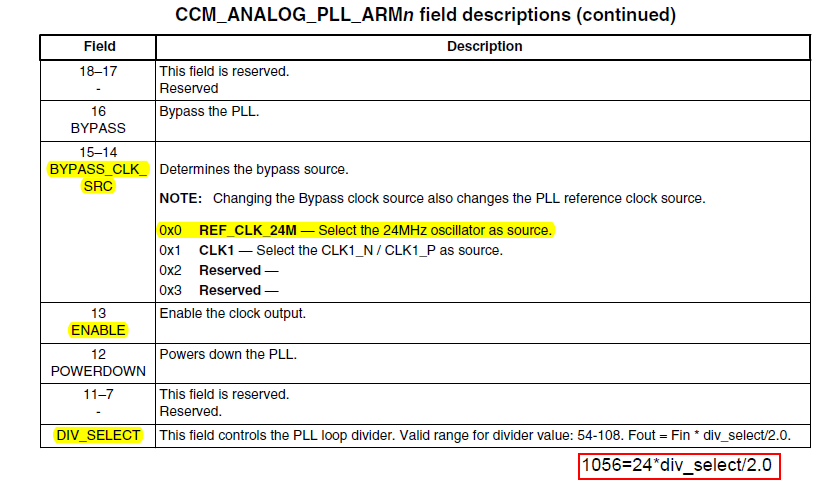

这个PLL1的设置是通过寄存器CCM_ANALOG_PLL_ARMn来设置的：

事实上其他的几个PLL和PFD都是通过CCM_ANALOG章节中介绍的几个寄存器来设置的。

BYPASS_CLK_SRC 表示ARM_PLL的时钟选择，按照原理图，我们只能选择24M晶体振荡器了。
DIV_SELECT代表倍频因子，是个数，这个数需要算出来，公式已经给出。这里我们的Fout=1056,Fin=24需要计算的就是div_select了，结果为88。1056 = 24 * (88/ 2.0)。

代码为：

复制代码

    tmp = CCM_ANALOG->PLL_ARM;
    tmp &= ~(0x3<< 14);
    tmp |= (1<<13);

    tmp &= ~(0x7f <<0);
    tmp |= (88<<0); //88是根据公式算出来的:1056=24*(88/2)
    CCM_ANALOG->PLL_ARM = tmp;

（4）切换回时钟源

重新将内核的时钟源切换回PLL1，切换回来以后 I.MX6U 的内核主频就等于 528MHz（1056的二分频）。

代码为：

复制代码

 CCM->CCSR &= ~(1<<2);

这样PLL1就配置好了

2.PLL2设置（528PLL）

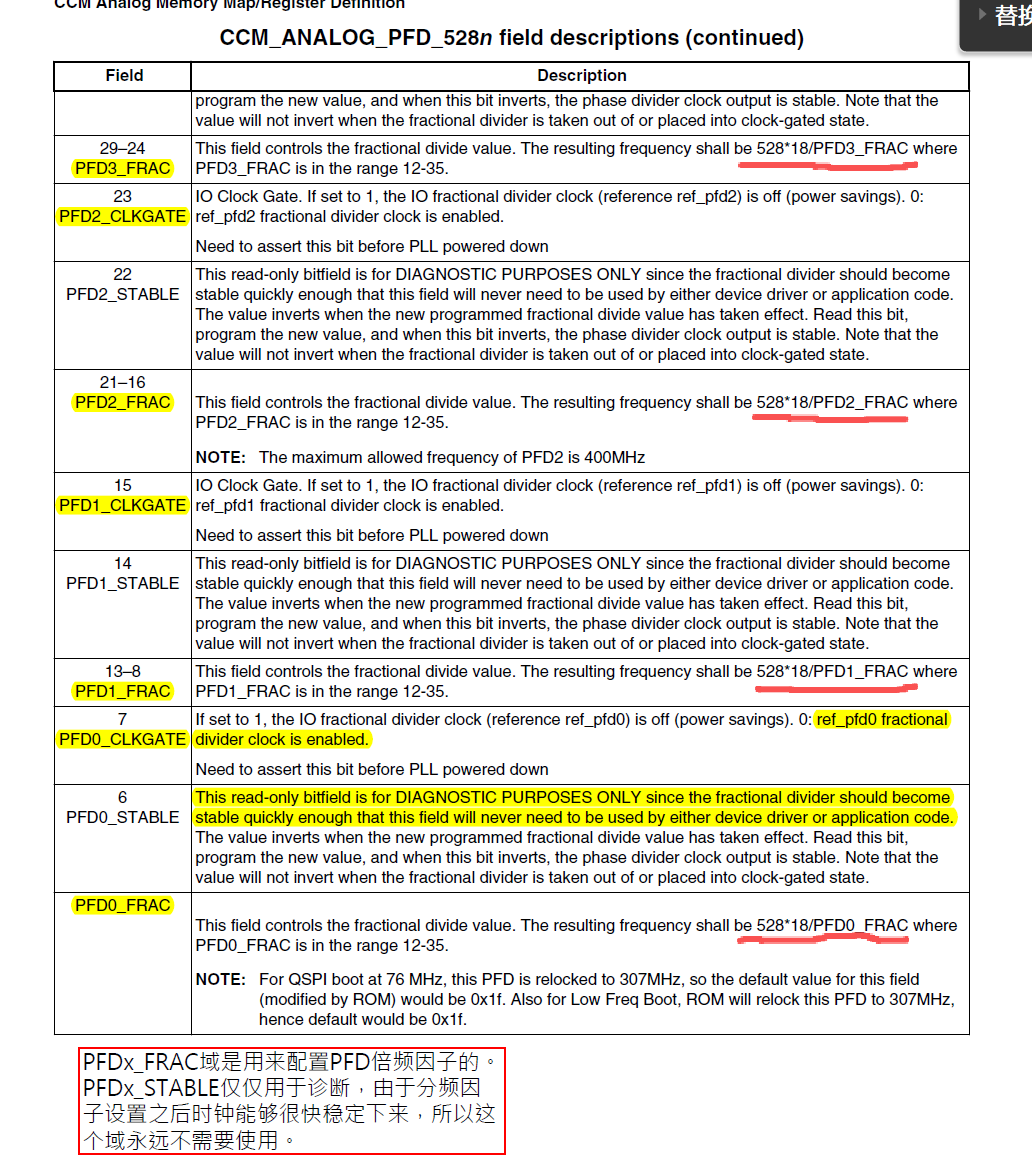

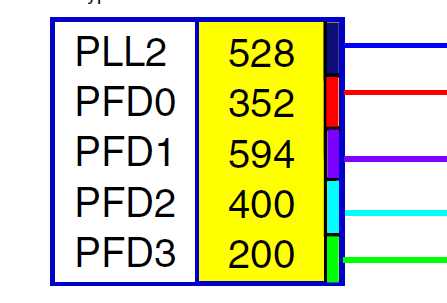

PLL2又叫528PLL因为PLL2的时钟固定为528MHz。那么想把528MHz转变为图中PLL2_PFD0的352MHz，那肯定需要设置一个系数，这个系数由寄存器CCM_ANALOG_PFD_528n来设置，来看一下这个寄存器：

寄存器结构介绍：

PFDx_FRAC（分频值）：控制该 PFD 输出的分数分频值。

PFDx_CLKGATE（时钟门控）：控制该 PFD 的输出是否关闭（置1则关闭该 PFD 的时钟输出）。

PFDx_STABLE（稳定标志，只读）：用于诊断，指示新写入的 FRAC 值是否已经生效，输出是否稳定

所以我们想要输出这样的值只需要根据公式（公式在寄存器描述图中已经画出）把对应的PFDx的分频值算出来并配置进去

PFD0：FRAC=27

PFD1：FRAC=16

PFD2：FRAC=24

PFD3：FRAC=48

代码为：

复制代码

 //PLL2 pfd0~3  352-27  594-16  400(396)-24 200-48
    tmp = CCM_ANALOG->PFD_528;
    tmp &= ~((0x3f << 0) | (0x3f << 8) | (0x3f << 16) | (0x3f << 24));
    tmp |= ((27 << 0) | (16 << 8) | (24 << 16) | (48 << 24));
    CCM_ANALOG->PFD_528 = tmp;

3.PLL3设置（480PLL）

PLL3的设置方法根PLL2设置方法类似，不同之处在于PLL3又被称为480PLL，因为PLL3的频率固定为480MHz

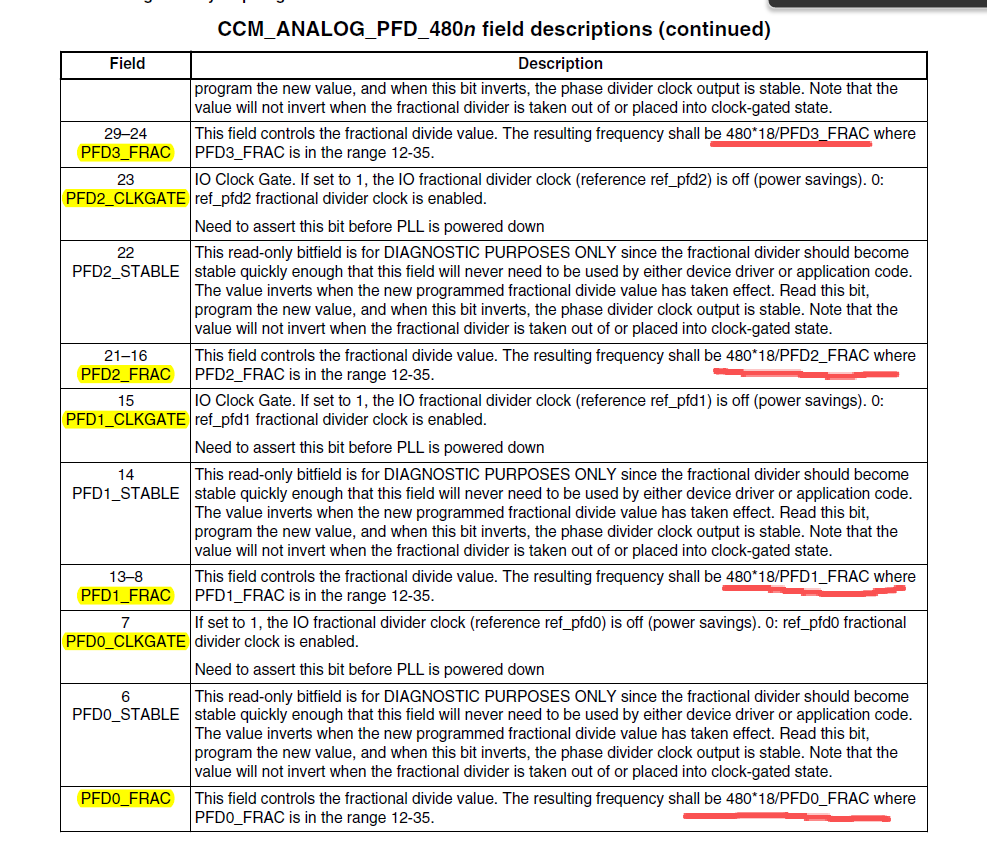

根据手册的公式（公式都是一样的，和PLL2的区别就是把528换成了480）：

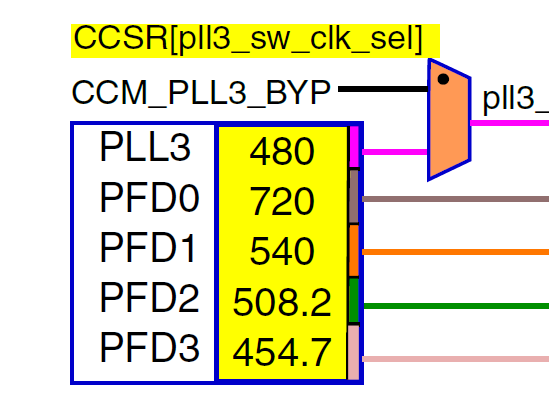

根据时钟树的推荐值算出分频值：

PFD0：FRAC=12

PFD1：FRAC=16

PFD2：FRAC=17

PFD3：FRAC=19

代码为：

复制代码

 // PLL3 pfd0~3  352-27  594-16  400(396)-24 200-48
  tmp = CCM_ANALOG->PFD_480_CLR;
  tmp &= ~((0x3f << 0) | (0x3f << 8) | (0x3f << 16) | (0x3f << 24));
  tmp |= ((27 << 0) | (16 << 8) | (24 << 16) | (48 << 24));
  CCM_ANALOG->PFD_528 = tmp;

PLL4和PLL5为后续LCD的时钟，本篇用不到就不配置了

四、外设根时钟设置

这里我们设置 AHB_CLK_ROOT 、 IPG_CLK_ROOT和PERCLK_CLK_ROOT的时钟

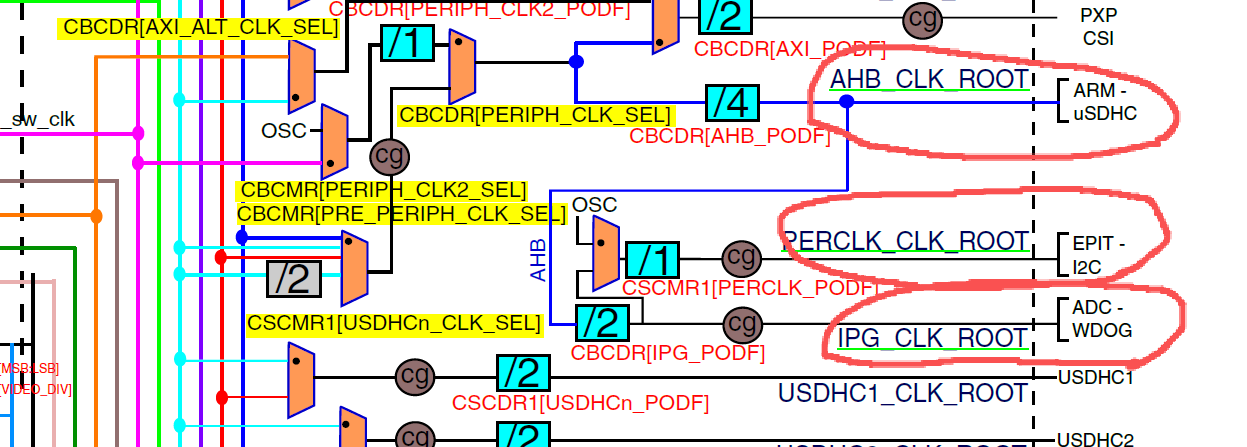

我们之所以要设置AHB_CLK_ROOT 、 IPG_CLK_ROOT和PERCLK_CLK_ROOT的时钟，是因为我们之后的外设实验需要使用这三个时钟 ，从时钟树图中可以看出：IPG_CLK_ROOT和PERCLK_CLK_ROOT分别给ADC和I2C还有EPIT定时器外设提供时钟：

这几个外设是我们之后要学习的重点，而这两个根时钟又是由AHB_CLK_ROOT 提供时钟的 。因此配置好这三个时钟是我们之后学习的基础保障。

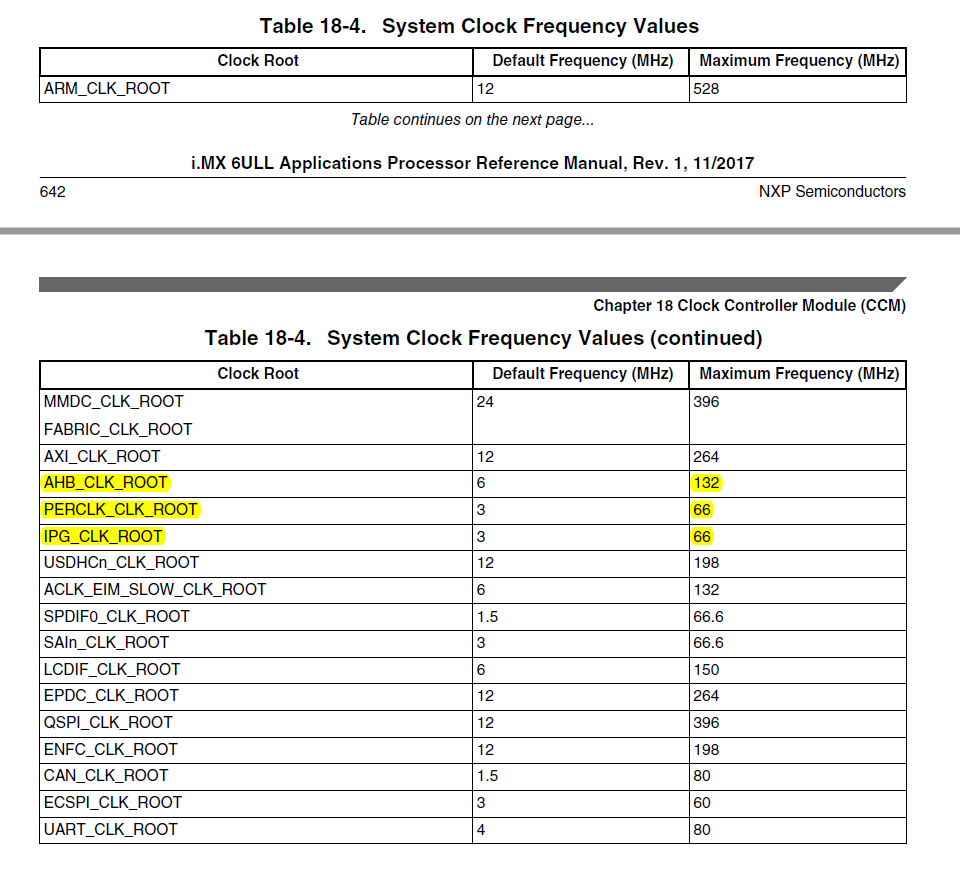

这三个时钟的配置方法是多样的、灵活的。这里选择PLL2_PFD2(396MHz)作为输入时钟， 我们来分析以下整个时钟配置流程：首先查看手册找到外设的根时钟设置范围：

AHB_CLK_ROOT 最高可以设置 132MHz ，IPG_CLK_ROOT 和 PERCLK_CLK_ROOT 最高可以设置 66MHz。那我们就将 AHB_CLK_ROOT、IPG_CLK_ROOT 和 PERCLK_CLK_ROOT 分别设置为 132MHz 、 66MHz 、66MHz。

1.AHB_CLK_ROOT配置

IPG_CLK_ROOT和PERCLK_CLK_ROOT都是由这个时钟提供的，要先把它配置好

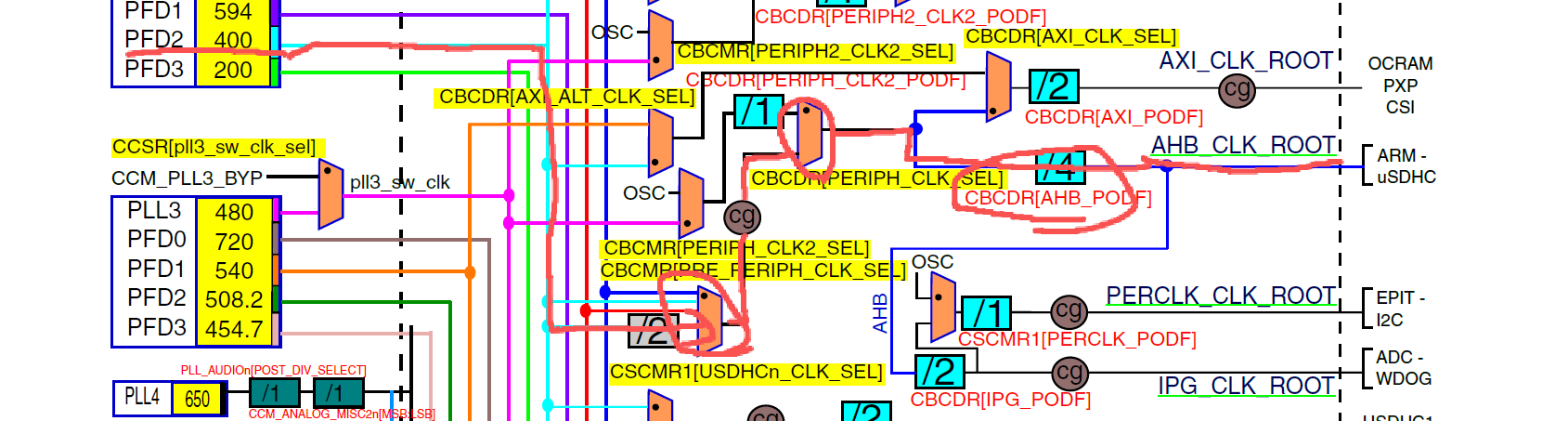

从手册的时钟树图中可以看出，我们要配置AHB_CLK_ROOT根时钟，PLL2_PFD2要经过一个CBCMR[PRE_PERIPH_CLK_SEL]选择器 和cg（时钟开关，不用管，后续会一起打开）一个CBCDR[PERIPH_CLK_SEL]选择器 一个CBCDR[AHB_PODF]分频器

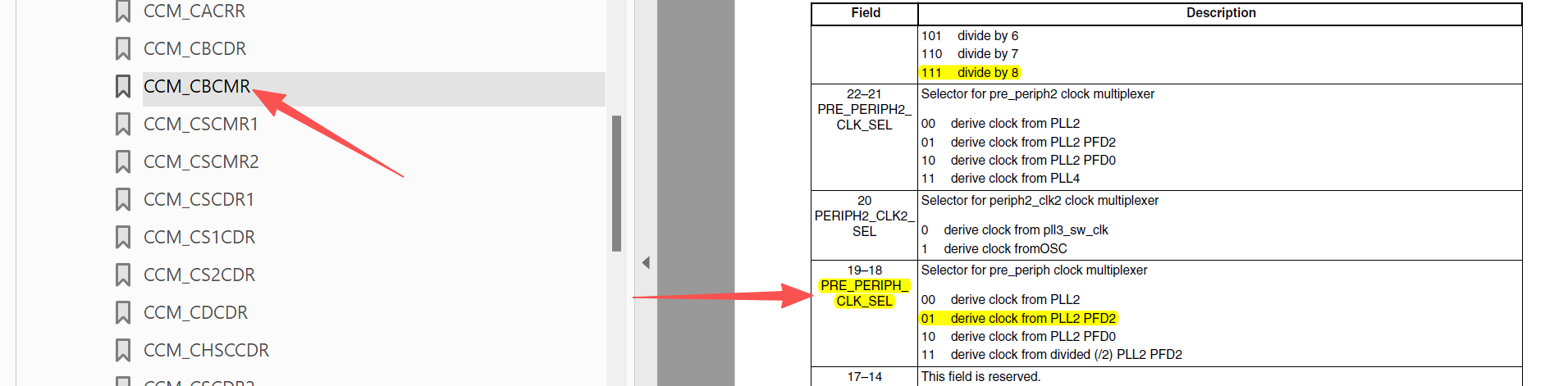

查找手册找到CBCMR寄存器：

选择PLL2_PFD2时钟源：

复制代码

    tmp = CCM->CBCMR;
    tmp &= ~(0x3 << 18);
    tmp |= (0x2 << 18);
    CCM->CBCMR = tmp;

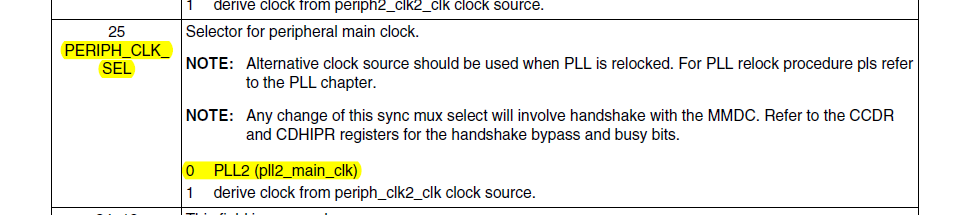

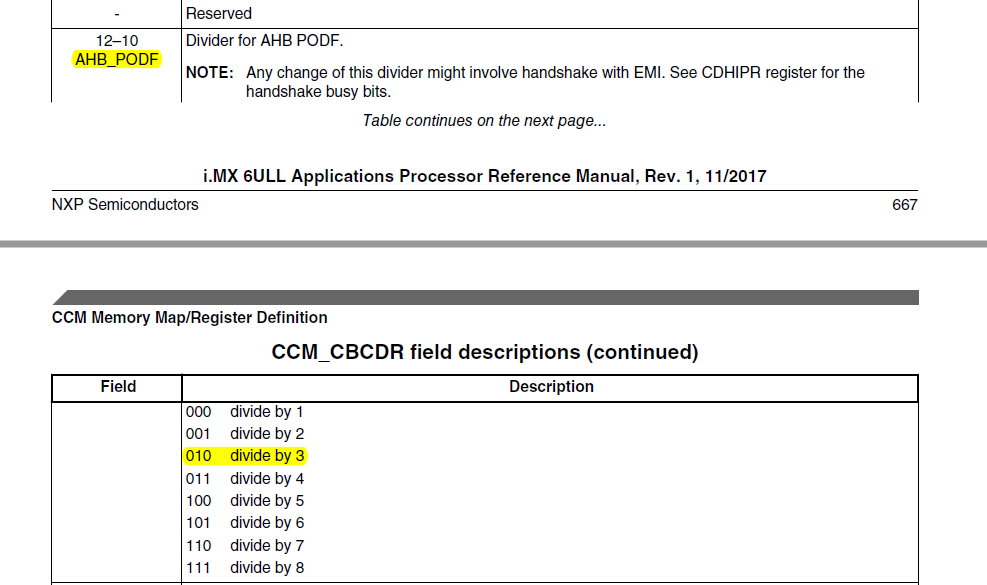

查找手册找到CBCDR寄存器的结构介绍：

图中的分频器也在这个寄存器，我们这里一起配置

选择PLL2和3分频，代码为：

复制代码

    //AHB_CLK_ROOT  132M
    tmp = CCM->CBCDR;
    tmp &= ~(0x7 << 10);
    tmp |= (0x2 << 10);  //3分频

    tmp &= ~(0x1 << 25);//选择时钟源

    CCM->CBCDR = tmp;

这样AHB_CLK_ROOT根时钟就配置好了

2.IPG_CLK_ROOT

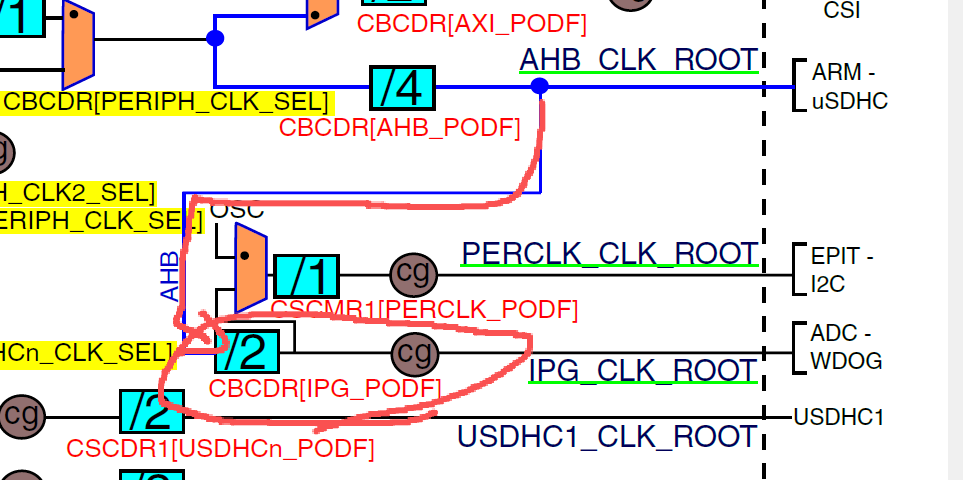

有手册的时钟树可以看出，要配置IPG_CLK_ROOT根时钟，AHB_CLK_ROOT时钟要经过一个分频器和时钟开关

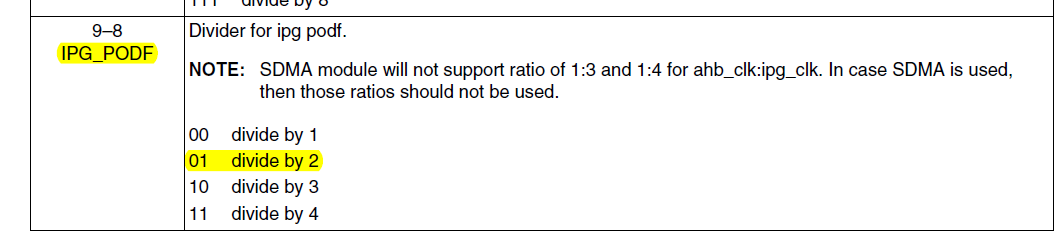

不难看出这个分频器就是刚才我们配置的CBCDR寄存器里面的IPG_PODF：

为了方便，我们把这个配置一起放到CBCDR寄存器中，于是上面的代码可以改写成：

复制代码

  //AHB_CLK_ROOT  132M
    tmp = CCM->CBCDR;
    tmp &= ~(0x7 << 10);
    tmp |= (0x2 << 10);
    tmp &= ~(0x1 << 25);

    tmp &= ~(0x3 << 8);
    tmp |= (0x1 << 8);   //IPG_PODF   1/2（二分频）  66M

    CCM->CBCDR = tmp;

3.PERCLK_CLK_ROOT

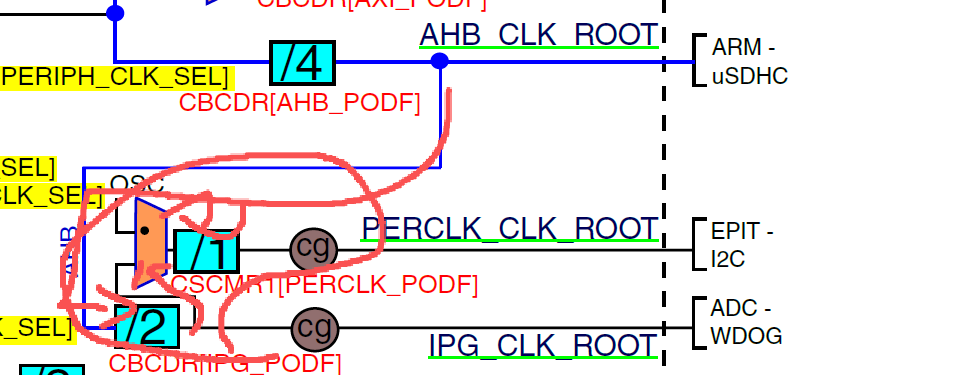

由手册的时钟树可以看出，要配置PERCLK_CLK_ROOT时钟**，**AHB_CLK_ROOT时钟要经过一个分频器和一个选择器和一个CSCMR[PERCLK_PODF]时钟开关

这里第一个分频器我们在配置IPG_CLK_ROOT时钟时已经配好了，这时候只需要选择这一路时钟，再把后续的分频器配置成一分频即可。

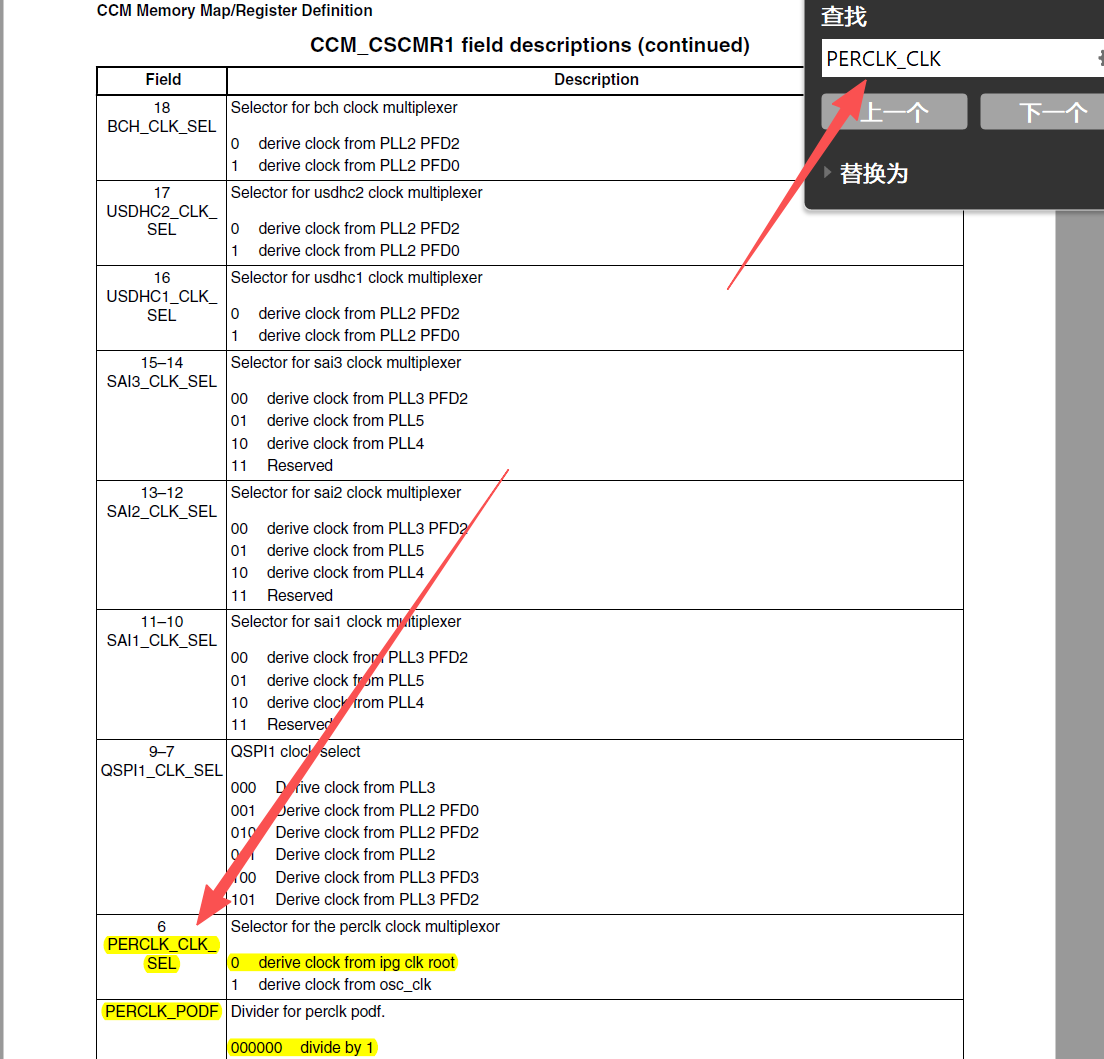

问题是图中的选择没有写名字，这种情况我们怎么找呢，这里直接搜索这个根时钟即可，找关键词SEL（选择的意思）：

注意：如果找到后还不确定的话，看它的描述，这里置1是OSC（外部晶体振荡器或外部时钟输入。它是芯片所有时钟的源头），置为0是IPG，符合图片的描述。所以一定是这个选择器

这里也把后续的分频器也找到了，它默认就是一分频，所以就不配置了，只配置选择器，代码为：

复制代码

  //PERCLK_CLK_ROOT 66M
    CCM->CSCMR1 &= ~(0x7f << 0);

这样我们需要的根时钟也配好了，后续文章的实验就要用到这些时钟，比如下一篇要讲的定时器。

五、整体代码与补充

整体代码:

复制代码

#include "clk.h"
#include "MCIMX6Y2.h"
#include "core_ca7.h"
#include "fsl_iomuxc.h"

static void clk_gate_allenable(void)
{
  CCM->CCGR0 = 0xffffffff;
  CCM->CCGR1 = 0xffffffff;
  CCM->CCGR2 = 0xffffffff;
  CCM->CCGR3 = 0xffffffff;
  CCM->CCGR4 = 0xffffffff;
  CCM->CCGR5 = 0xffffffff;
  CCM->CCGR6 = 0xffffffff;
}

void clk_init(void)
{
  // ARM clk 528
  CCM->CCSR &= ~(1 << 8);
  CCM->CCSR |= (1 << 2);

  unsigned int tmp = CCM->CACRR;
  tmp &= ~(0x7 << 0);
  tmp |= (0x1 << 0);
  CCM->CACRR = tmp;

  tmp = CCM_ANALOG->PLL_ARM;
  tmp &= ~(0x3 << 14);
  tmp |= (0x1 << 13);
  tmp &= ~(0x7f << 0);
  tmp |= (88 << 0);
  CCM_ANALOG->PLL_ARM = tmp;
  CCM->CCSR &= ~(1 << 2);  // ARM PLL 528M

  // PLL2 pfd0~3  352-27  594-16  400(396)-24 200-48
  tmp = CCM_ANALOG->PFD_528;
  tmp &= ~((0x3f << 0) | (0x3f << 8) | (0x3f << 16) | (0x3f << 24));
  tmp |= ((27 << 0) | (16 << 8) | (24 << 16) | (48 << 24));
  CCM_ANALOG->PFD_528 = tmp;

  // PLL33 pfd0~3  720-12  540-16  508.2-17  454.7-19
  tmp = CCM_ANALOG->PFD_480;
  tmp &= ~((0x3f << 0) | (0x3f << 8) | (0x3f << 16) | (0x3f << 24));
  tmp |= ((12 << 0) | (16 << 8) | (17 << 16) | (19 << 24));
  CCM_ANALOG->PFD_480 = tmp;

  // AHB_CLK_ROOT  132M
  tmp = CCM->CBCMR;
  tmp &= ~(0x3 << 18);
  tmp |= (0x2 << 18);
  CCM->CBCMR = tmp;

  tmp = CCM->CBCDR;
  tmp &= ~(0x7 << 10);
  tmp |= (0x2 << 10);
  tmp &= ~(0x1 << 25);
  tmp &= ~(0x3 << 8);
  tmp |= (0x1 << 8);  // IPG_PODF   1/2  66M
  CCM->CBCDR = tmp;

  // PERCLK_CLK_ROOT 66M
  CCM->CSCMR1 &= ~(0x7f << 0);

  clk_gate_allenable();
}

补充：

为了方便，这直接把全部时钟都使能了

CCM 与 CCGR 寄存器的作用

在 i.MX6ULL 中，CCM（Clock Controller Module，时钟控制模块） 负责管理所有外设的时钟供给。

其中 CCGR（Clock Gate Control Register，时钟门控寄存器） 是一组寄存器（CCGR0~CCGR6），专门用于控制各个外设模块的时钟是否被"门控"（即是否使能）。

每个 CCGR 寄存器是 32 位 ，通常每 2 位 控制一个外设模块的时钟。
2 位的编码意义（以 i.MX6ULL 参考手册为准）为：
- 00：时钟关闭（模块不工作）
- 01：时钟仅在模块运行时开启（由硬件自动控制）
- 10：时钟始终开启（忽略运行状态）
- 11：时钟始终开启（和 10 功能相同，有的版本定义为"always on"）

优点：

简单粗暴，不需要查每个外设对应的具体时钟位。
在裸机开发初期，可以避免因为某个外设时钟没开而导致功能异常，便于快速验证硬件。

缺点：

功耗大增：所有外设时钟一直运行，即使那些根本没使用的外设也在耗电。
不够规范：实际产品中应该只打开用到的外设时钟，以降低功耗。
