在工业自动化与伺服驱动系统中，S编码（S-code）M12连接器 是专为交流电源传输设计的标准接口，广泛应用于伺服电机、变频器及现场电源分配。其4芯配置（L1、L2、L3、PE）满足三相交流供电需求，而耐压等级 是选型中的关键安全参数。本文将依据IEC 61076-2-111标准，解析S编码M12连接器的耐压规格与技术内涵。
一、S编码M12连接器的技术定位
S编码是M12连接器家族中专为交流电源设计的编码类型，与A编码（传感器）、D编码（以太网）、X编码（千兆）机械上互不兼容。其核心特征：
-

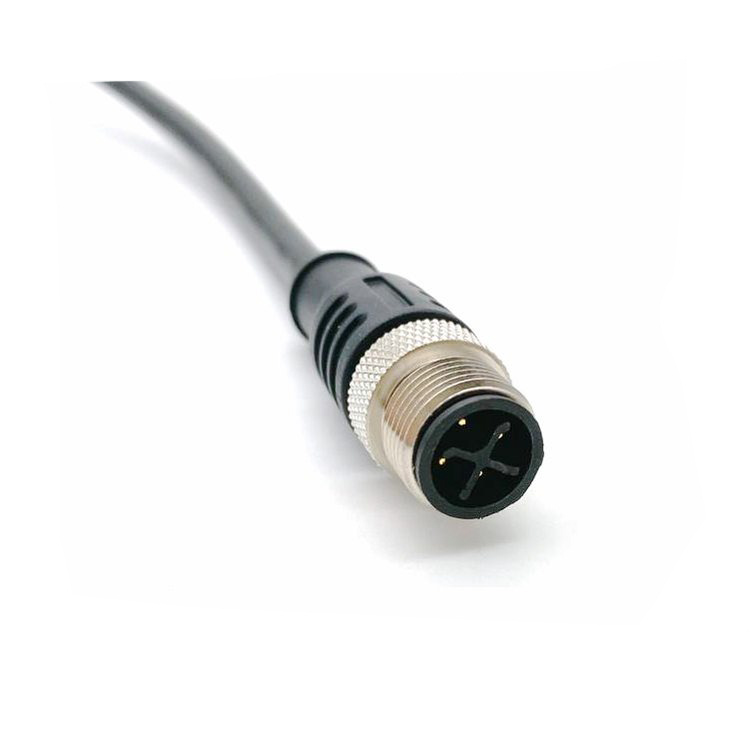

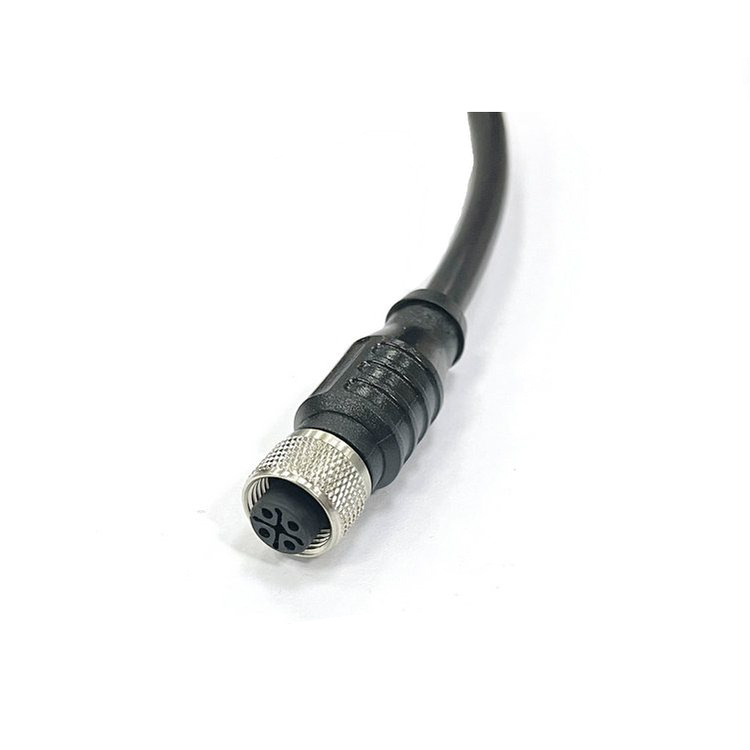

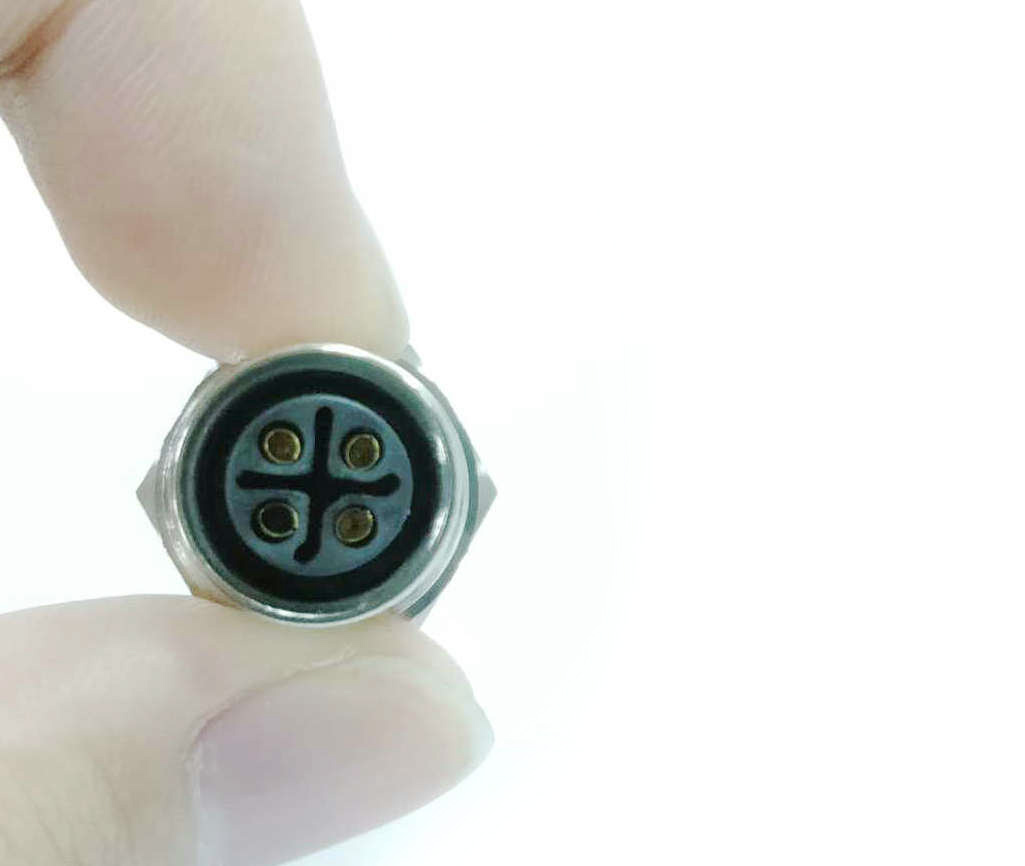

4芯配置：典型引脚定义为针1（L1）、针2（L2）、针3（L3）、针4（PE）；
-
大电流承载：额定电流12A-16A，适配1.5kW以下伺服电机；
-
高耐压等级：满足工业三相电（380V/480V）的绝缘要求。
二、耐压等级与标准符合性
根据IEC 61076-2-111及UL 2238标准，S编码M12连接器的耐压参数如下：
| 参数维度 | 典型值 | 技术说明 |
|---|---|---|
| 额定电压 | 630V AC | 连续工作电压，适配三相380V/480V系统 |
| 耐压测试电压 | 2500V AC / 60s | 绝缘强度测试，无击穿或闪络 |
| 爬电距离 | ≥8mm | 芯线之间及芯线至外壳的最小沿面距离 |
| 电气间隙 | ≥6mm | 芯线之间及芯线至外壳的最小空气距离 |
三、耐压参数的技术实现
1. 绝缘材料选择

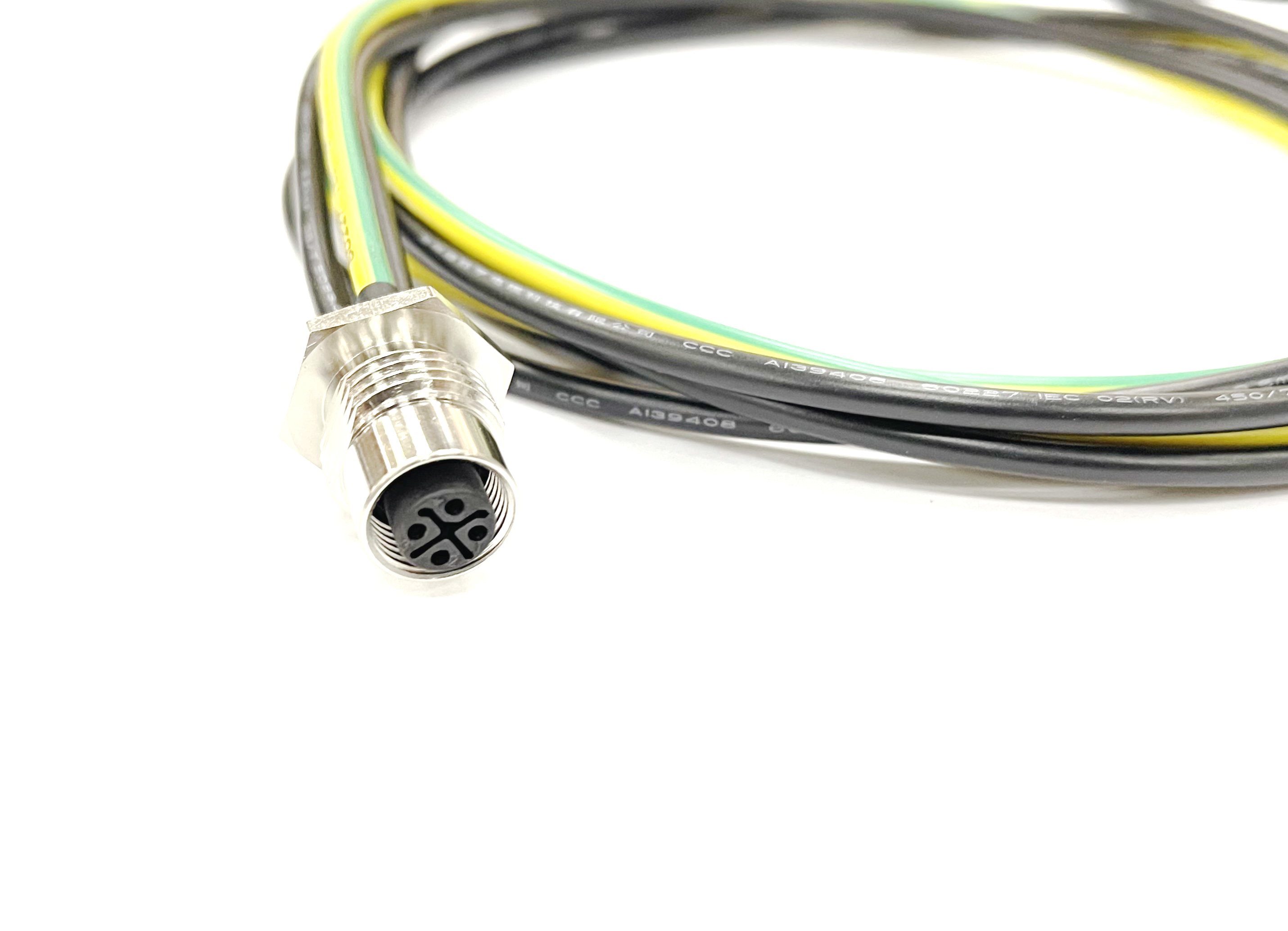

S编码M12插座采用PBT-GF30 （玻纤增强聚对苯二甲酸丁二醇酯）或PA66-GF25绝缘体，相比A编码的普通PA66，其介电强度更高（≥20kV/mm），且耐热性更好（长期工作温度-40℃至+105℃）。
2. 结构设计优化
-
增加爬电距离：通过绝缘体表面的凹凸筋设计，将芯线之间的爬电距离提升至8mm以上；
-
加长屏蔽结构：金属外壳与绝缘体之间留有足够空气间隙，避免高压电弧。
3. 接触件镀层
接触件基材为铜合金，表面镀银（厚度≥3μm）或镀金（厚度≥0.76μm），确保大电流传输时接触电阻稳定（≤5mΩ），同时防止电化学腐蚀。
四、行业应用案例：伺服电机电源连接
某数控机床主轴伺服电机（1.5kW，380V）采用S编码M12连接器作为电源接口。电机驱动器输出三相380V，连接器在长期运行中承受额定电压波动（±10%）。经耐压测试验证（2500V AC/60s），绝缘电阻≥1000MΩ，满足EN 60204-1机械电气安全标准。运行三年，未发生绝缘击穿或闪络故障。
五、选型与使用要点
| 选型维度 | 推荐规格 | 技术依据 |
|---|---|---|
| 额定电压 | 630V AC（三相380V/480V系统） | 预留余量，避免长期过压 |
| 耐压测试 | 2500V AC/60s（出厂检验） | 验证绝缘完整性 |
| 接地设计 | PE针必须可靠接地 | 保障人身安全，防止电击 |
| 防护等级 | IP67（插合状态） | 防尘、短时浸水，耐受油污 |
六、常见误区澄清
误区1：S编码与A编码耐压相同
事实：A编码额定电压通常为60V/250V，仅适用于传感器信号；S编码专为交流电源设计，耐压达630V/2500V。
误区2：耐压测试电压等于工作电压
事实：耐压测试是短时验证绝缘强度的破坏性测试，工作电压仅为测试电压的1/3-1/4，确保长期安全裕量。
七、总结
S编码4芯M12航空连接器的耐压等级为额定电压630V AC，耐压测试2500V AC，通过高绝缘材料、优化爬电距离及镀银接触件的协同设计，满足三相工业电源的安全传输需求。选型时需严格匹配系统电压等级，并确保PE针可靠接地，以保障设备与人员安全。
