在工业自动化与传感器布线中，M8 与M12 圆形连接器是最为常见的两种接口。它们均采用金属螺纹锁紧结构，提供IP67/IP68防护等级，但在尺寸、芯数承载能力及典型应用场景上有明确分工。本文从技术参数、编码体系与应用领域三个维度进行系统对比，帮助工程师在选型时做出更精准的判断。
一、核心区别：尺寸决定承载能力
| 对比维度 | M8连接器 | M12连接器 |
|---|---|---|
| 螺纹直径 | 8mm | 12mm |
| 芯数范围 | 3芯、4芯（少量6芯） | 3芯、4芯、5芯、8芯、12芯、17芯 |
| 额定电流 | 3A-4A | 4A-16A（视接触件规格） |
| 典型电压 | 60V AC / 75V DC | 60V-630V AC/DC（视编码） |
| 编码类型 | A编码为主（少量B编码） | A/B/C/D/X/S/T/L/K（11种标准编码） |
| 安装空间 | 适合紧凑空间（直径8mm） | 需预留较多安装空间（直径12mm） |
| 防误插设计 | 键位防误插 | 编码体系完整，功能分区明确 |
M12连接器因尺寸更大，可容纳更多芯数和更大电流，同时支持更多编码类型（如D编码用于百兆以太网、X编码用于千兆、S/T编码用于电源），功能覆盖更广，是工业自动化的绝对主力。M8则专攻微型化场景。
二、编码体系与功能分工

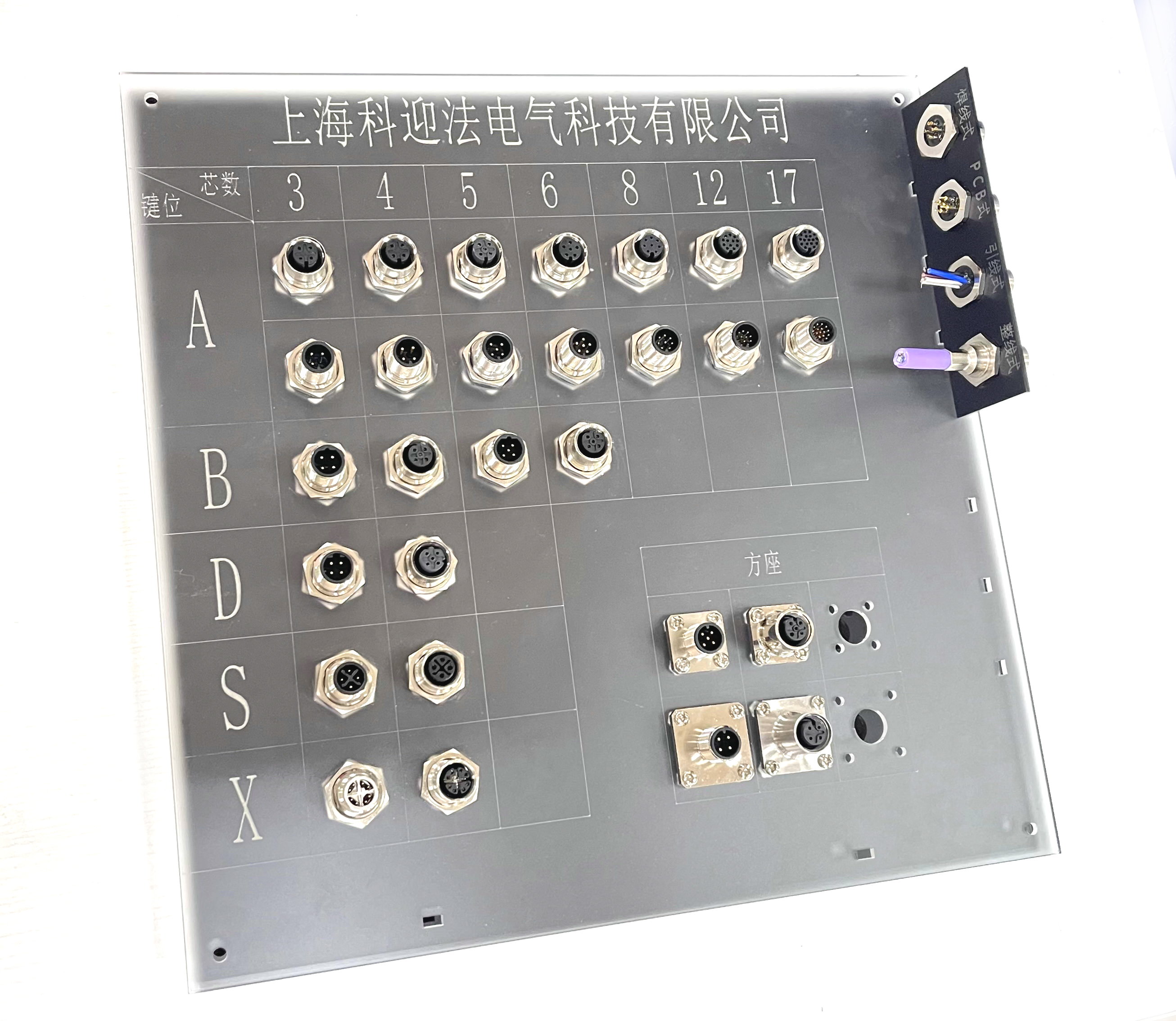

M12连接器（11种标准编码）：
-
A编码：传感器、执行器、IO-Link、直流电源（3-17芯），工业现场最通用；
-
B编码：PROFIBUS现场总线（4-5芯）；
-
C编码：交流电源（逐渐被S编码取代）；
-
D编码：百兆工业以太网（PROFINET、EtherNet/IP，4芯）；
-
X编码：千兆/万兆以太网（8芯，10Gbps）；
-
S/T编码：伺服电机交流/直流电源（12A/630V或12A/63V）；
-
L/K编码 ：大功率电源（16A及以上）。
M8连接器：
-
A编码为主流，用于微型传感器信号传输（3/4芯）；
-
B编码较少用，部分现场总线场景。
-
芯数少、电流小，专攻紧凑空间。
三、应用领域对比
| 应用场景 | M8连接器（优选） | M12连接器（优选） |
|---|---|---|
| 微型传感器 | 接近开关、光电传感器、限位开关 | 部分大型传感器（如激光测距） |
| IO-Link通信 | 4芯M8（支持，但线径较细） | 4芯M12（支持，更常用，线径更粗） |
| 工业以太网 | 不支持（无对应编码） | D编码（百兆）/ X编码（千兆/万兆） |
| 伺服电机电源 | 不支持（电流不足） | S/T编码（12-16A，适配电机功率） |
| 现场总线 | 极少用 | B编码（PROFIBUS） |
| AGV/机器人末端 | 弯头M8节省空间，用于微型传感器 | M12用于主干通信、电源及以太网 |
| 户外/腐蚀环境 | 可选不锈钢外壳（但规格较少） | 可选不锈钢外壳（规格更丰富） |
| 自动化产线信号集成 | 分线盒M8端口（高密度部署） | 分线盒M12端口（主流配置） |
四、选型建议：何时选M8？何时选M12？
选择M8还是M12，本质是空间、芯数、电流三者的平衡：
选M8的场景：
-
安装空间严重受限（如机器人末端、小型传感器、薄型工装）；
-
信号类型简单（开关量/单路信号，如接近开关）；
-
电流需求＜4A；
-
无需工业以太网或大功率传输。
选M12的场景：
-
需传输多路信号（8芯以上，如编码器、多参数传感器）；
-
需承载大电流（＞4A，如电磁阀组、伺服电源）；
-
需工业以太网通信（D编码百兆、X编码千兆）；
-
需遵循标准化编码体系（防误插、功能分区明确）。
五、综合总结
M8与M12连接器如同工业自动化中的"两兄弟"，各有分工、互补共存：
-
M8：解决"装得下"的问题------在有限空间内为微型传感器提供可靠信号连接；
-
M12：解决"传得多"的问题------从现场信号到工业以太网到驱动电源，覆盖工业自动化的完整连接需求。
在实际产线中，两者常常并存：M8用于传感器端的紧凑连接，M12用于分线盒、交换机及电源干线。理解两者差异，才能在设备设计、布线改造及备件采购中做出更具前瞻性的选择。科学的选型应优先评估安装空间与信号类型，兼顾未来扩展需求。
